wvtool

wvtool() 是 MATLAB 中用于信号处理工具箱（Signal Processing Toolbox）的一个函数，全称为 Waveform Viewer Tool。这个函数提供了一个图形用户界面（GUI），用于可视化和分析一维信号的频谱特性，特别是对于滤波器和信号的频率响应分析非常有用。当有一个数字滤波器或者想要观察某个信号的频谱时，wvtool() 可以帮助以直观地理解这些数据。

主要功能特点：

多图展示：wvtool() 可以同时显示多个图形窗口，包括但不限于：
- 幅度响应（Magnitude Response）：显示滤波器或信号的幅度随频率变化的情况。
- 相位响应（Phase Response）：展示相位随频率变化的图形。
- 群延迟（Group Delay）：对于滤波器设计尤为重要，显示信号各频率成分通过系统的时间延迟差异。
- 零极点图（Pole-Zero Plot）：提供对系统稳定性及频率响应特性的直观理解，通过展示系统函数在复平面上的零点和极点。
交互式操作：用户可以直接在界面上调整频率范围、缩放视图等，以便更细致地分析特定区域。
多信号/滤波器比较：可以同时分析和比较多个滤波器或信号的特性，这对于滤波器设计和选择过程非常有帮助。

% 创建一个简单的滤波器示例
b = fir1(20, 0.5); % 创建FIR滤波器
figure;

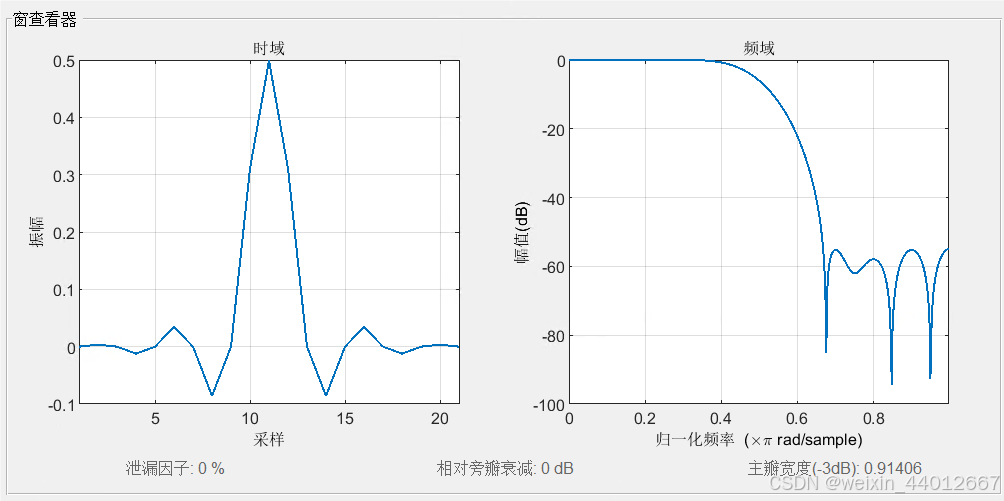

wvtool(b); % 显示滤波器的幅度响应
title('WVTool Example');

cpsd计算并显示互谱密度

% 创建示例信号
Fs = 1000; % 采样频率
t = 0:1/Fs:10-1/Fs; % 时间向量
x = sin(2*pi*50*t) + randn(size(t)); % 信号
y = sin(2*pi*100*t) + randn(size(t)); % 另一个信号

figure;

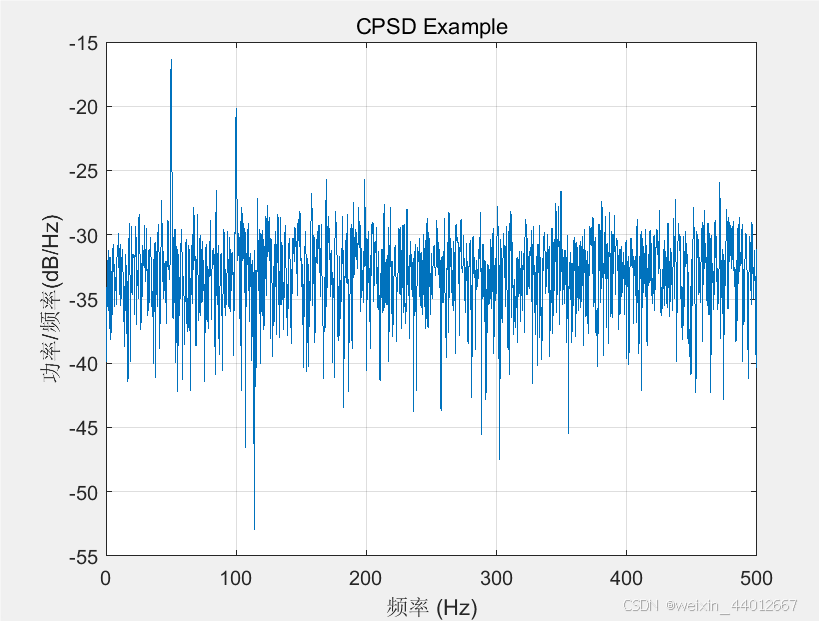

cpsd(x, y, [], [], [], Fs); % 计算互谱密度并绘图
title('CPSD Example');

mscohere计算并显示信号的相干函数

% 创建示例信号
Fs = 1000;
t = 0:1/Fs:10-1/Fs;
x = sin(2*pi*50*t) + randn(size(t));
y = sin(2*pi*50*t) + randn(size(t));

figure;

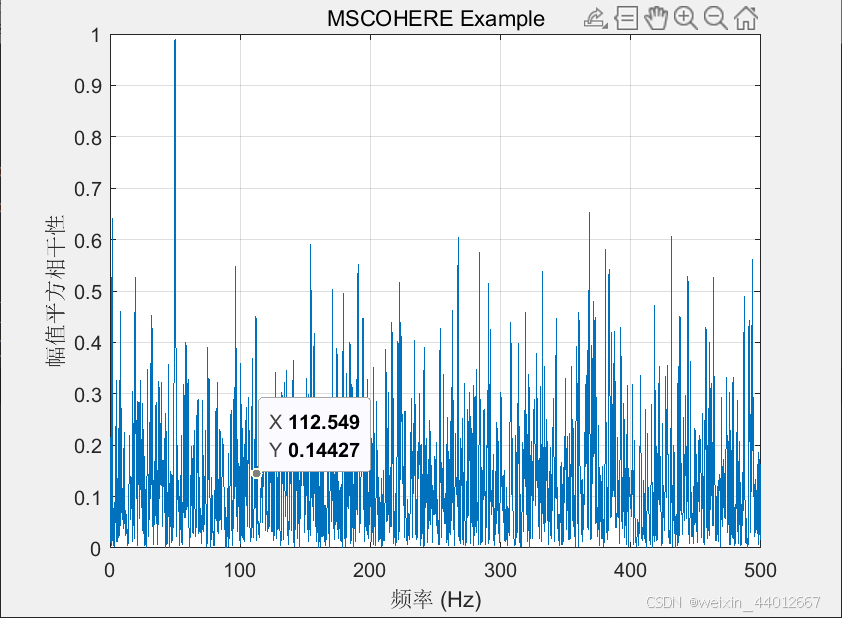

mscohere(x, y, [], [], [], Fs); % 计算相干函数并绘图
title('MSCOHERE Example');
