【FOC无刷电机控制】六步换向、FOC，STM32cubemx从零开始搭建BLDC六步换相代码、FOC代码（基于霍尔传感器）

原创 已于 2023-03-30 09:51:07 修改 · 2.8w 阅读 · 514 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #嵌入式硬件

于 2022-11-23 20:28:03 首次发布
这篇博客详细记录了使用STM32通过Cubemx配置从零开始搭建无刷电机控制系统的过程，包括RCC时钟配置、串口调试、霍尔传感器读取、PWM控制以及六步换相的实现。作者强调了从基础外设逐步调试的重要性，并分享了开环和闭环控制的代码实现。最后，博主提到了未来将要探讨的FOC（磁场定向控制）技术。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

O、前言

  • 用作备忘录，也希望能帮助正在入门摸索的朋友少走弯路，从外设开始，到开环，到闭环。
  • 参考文章代码：正点原子、野火、硬石，三家文档几乎一样。（个人感觉原子文档写的好）

1 个人经验

  • 刚开始学无刷电机控制时是直接去看的FOC，网上理论一大堆，看了几天，理论大概明白了，想去实践编程，发现都是大多都是电机库，或者一些别人的完整代码，没有步骤教学。经过一顿摸索，我的结论是把理论化为单片机代码实际去控制电机的过程，某种程度上比学习理论更困难。
  • 我个人做一些单片机小项目的习惯是从头开始做。从一个空白工程开始，一个外设一个外设的调，调通一个测试一个，要用的所有外设调完再去加入控制代码，由开环到闭环，一步一步的来。直接用别人写好的一套代码总感觉心里没底。
  • 对于无刷电机控制，我的步骤是这样的：1调霍尔传感器，2调PWM，3调开环控制，4调闭环

2 软硬件介绍

  • 软件：STM32cubemx+keil5
  • 硬件：网上买的一块无刷电机驱动板，芯片是STM32G070。要注意的是我的电机是BLDC，2对极，间隔60度安装的霍尔传感器。所以我现在实现的都是 基于霍尔传感器的开闭环控制。暂时没整过基于编码器的、基于无感的。

一、六步换相

  • 六步换向用到的单片机外设：（根据个人板子引脚要做一些修改）
    • TIM3：选择霍尔传感器模式，用于获取3个霍尔值。
    • TIM1：通道123，普通PWM模式，用于驱动半桥电路的3个上半桥。（因为我这边用的是HPWM-LON的控制。）
    • 普通IO：3个，推挽输出，用于驱动半桥电路的3个下半桥。
    • USART2：用于调试用。
    • RTC：用于闭环控制。（这个用RTC中断可能不太合适，但是暂时这样…）
  • 代码整体的调用流程：
    • 开环：电机转动换相时，触发霍尔中断，在霍尔中断回调函数里读取当前的相位值，然后根据相位值进行换相。
    • 闭环：在开环的基础上，再开一个定时器，在里边做PID运算，更改占空比设定值。
  • 六步换向-开环控制代码：https://github.com/wyfroom/BLDC_LiuBu_KaiHuan_hall
  • 六步换向-闭环控制代码：

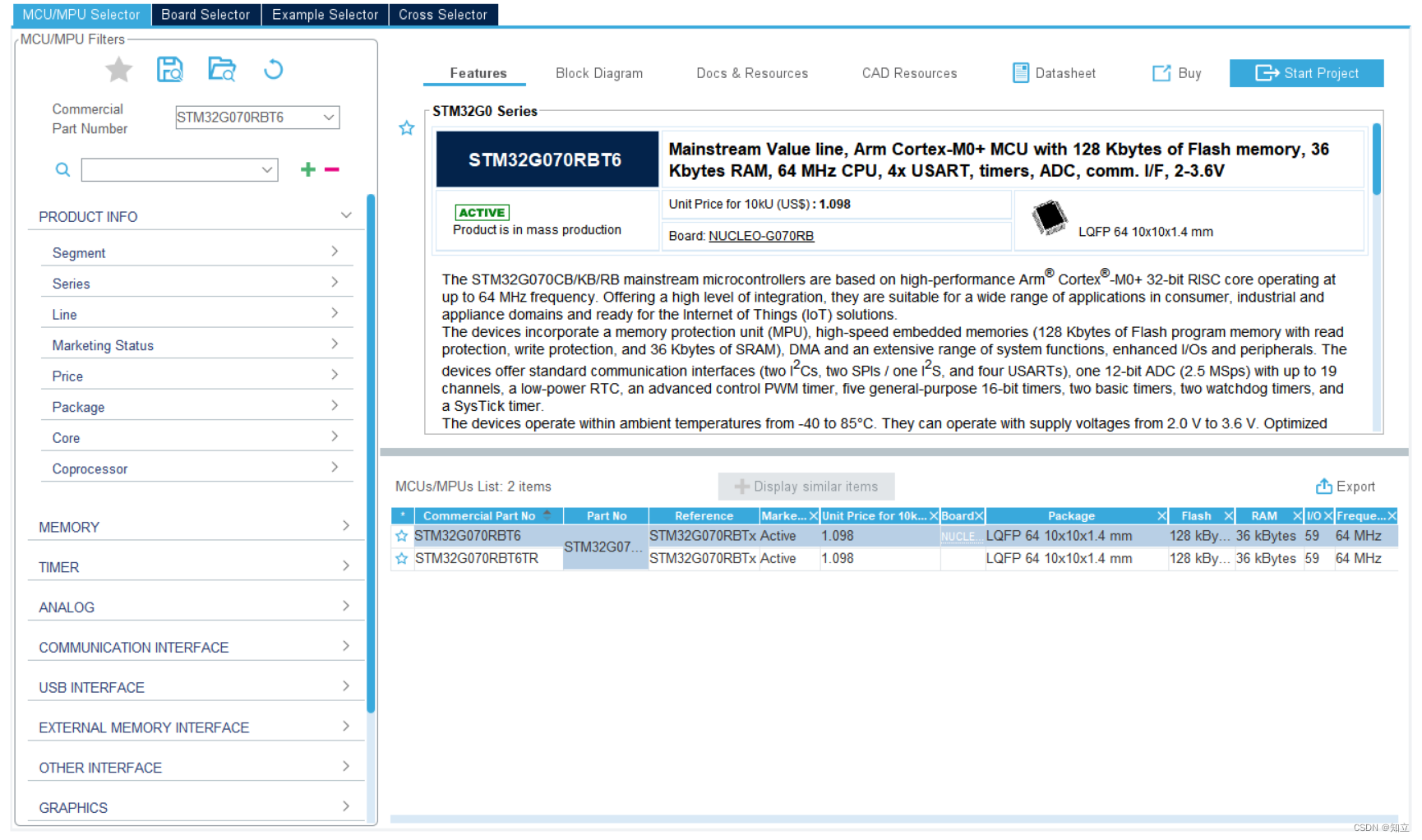

1 新建cubemx工程

在这里插入图片描述

2 工程基础配置

（1）RCC时钟配置

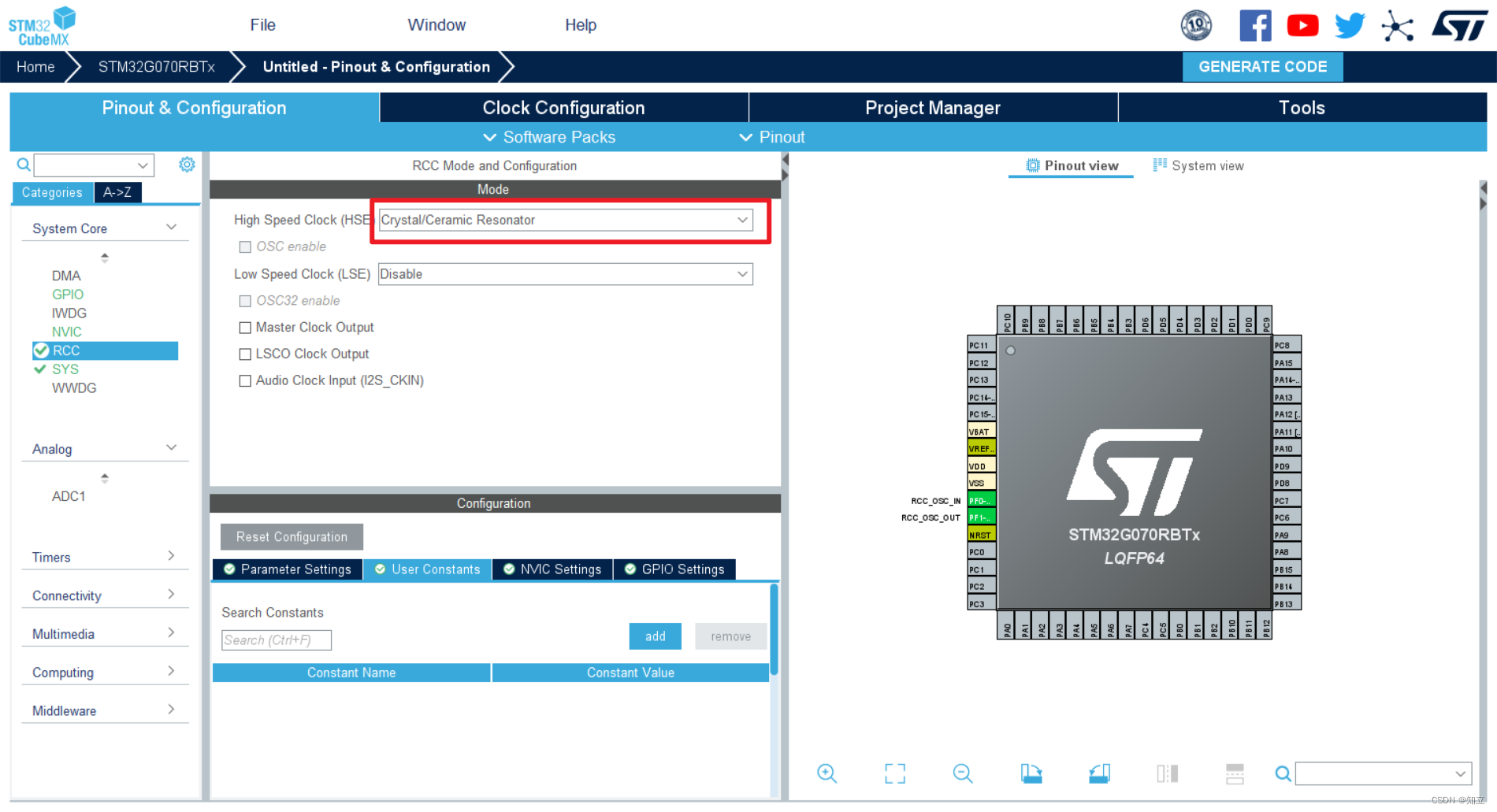

  • 选择时钟源，我这块板子只有外部8M晶振。
    在这里插入图片描述
  • 手动输入最大时钟频率，然后回车。我这块板子是64M。
    在这里插入图片描述

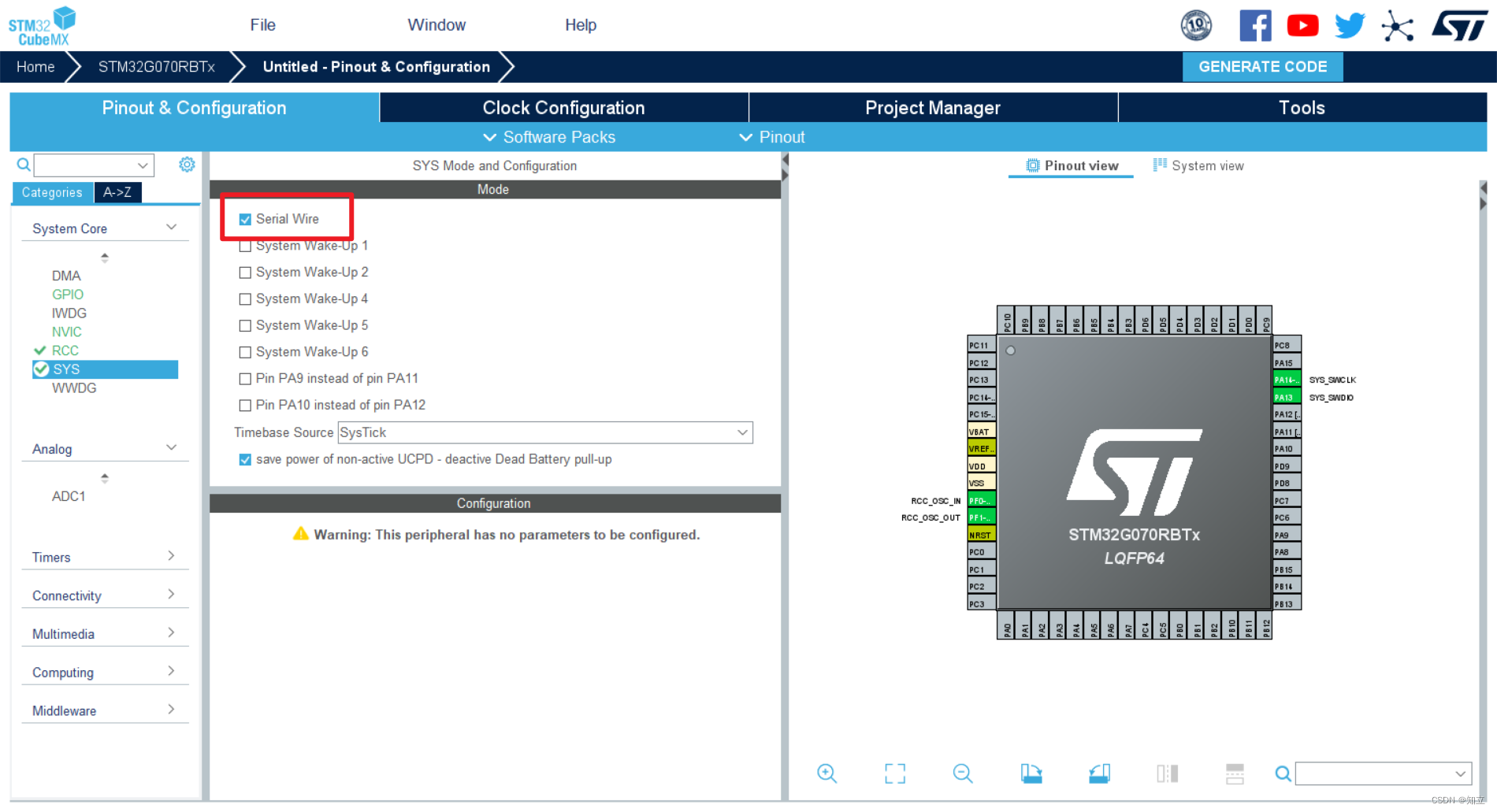

（2）SYS 调试接口

  • 我的下载器是SWD两根线的，所以我选这个。
    在这里插入图片描述

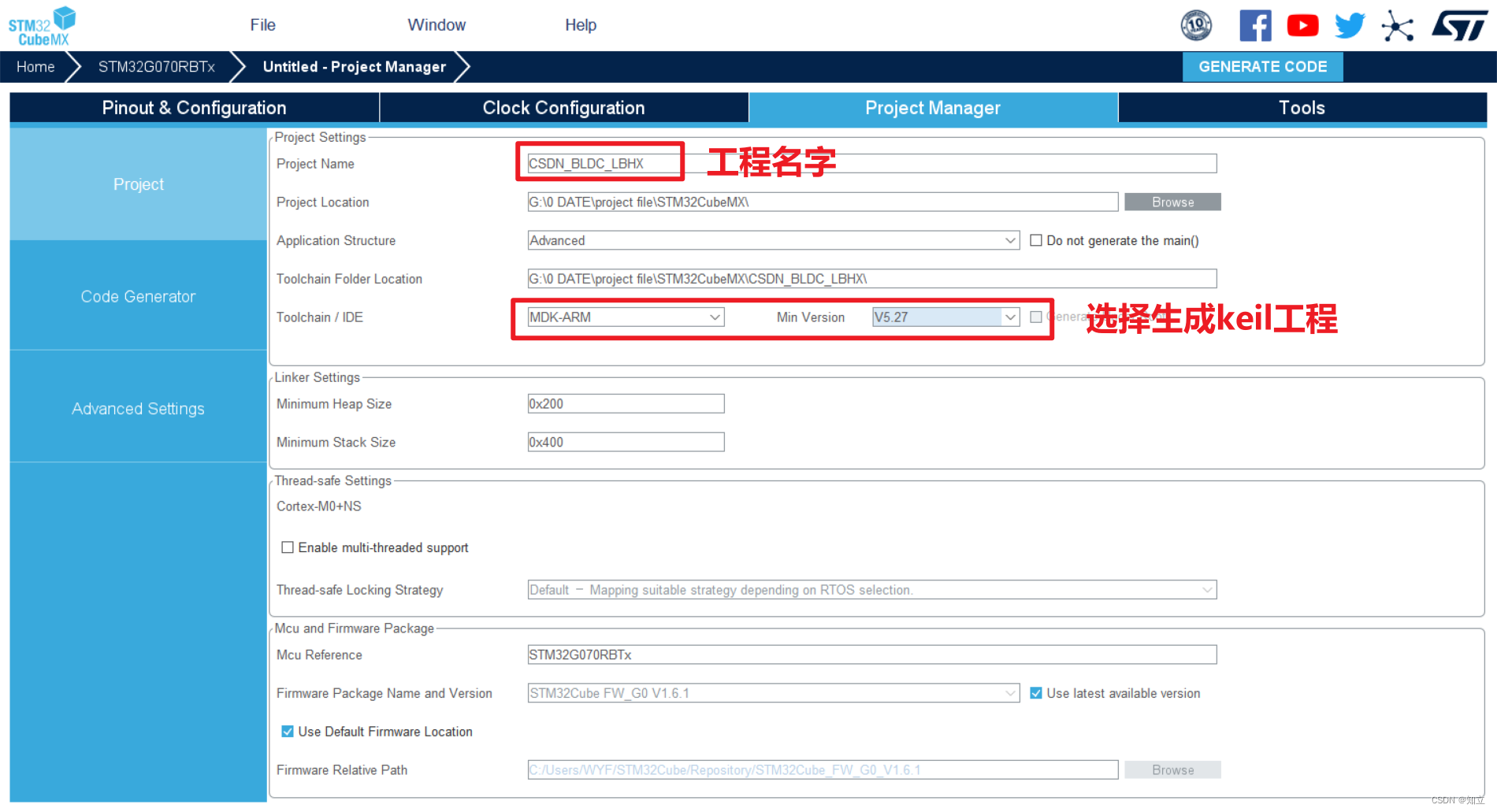

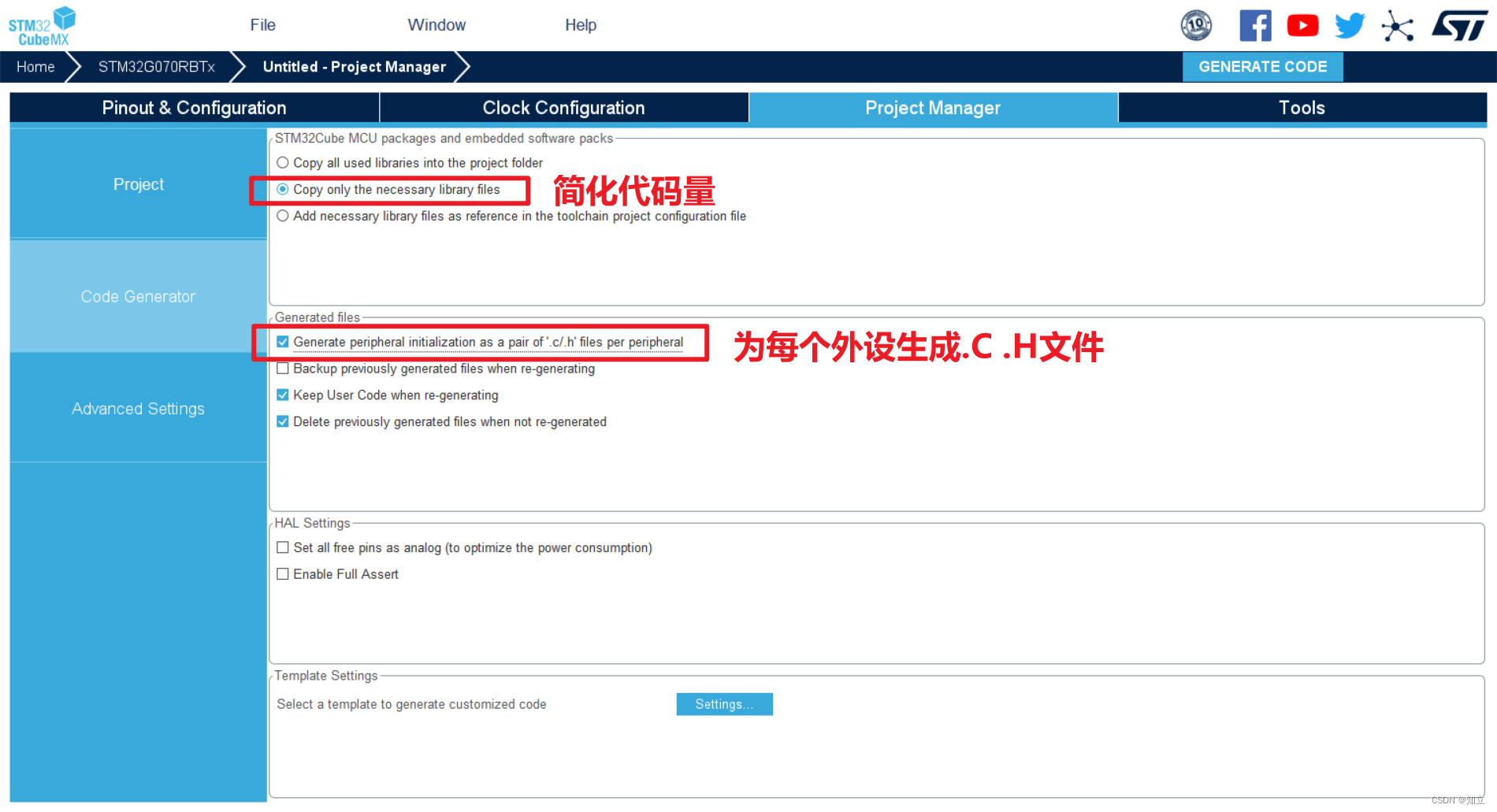

（3）工程设置，生成MDK工程

在这里插入图片描述
在这里插入图片描述

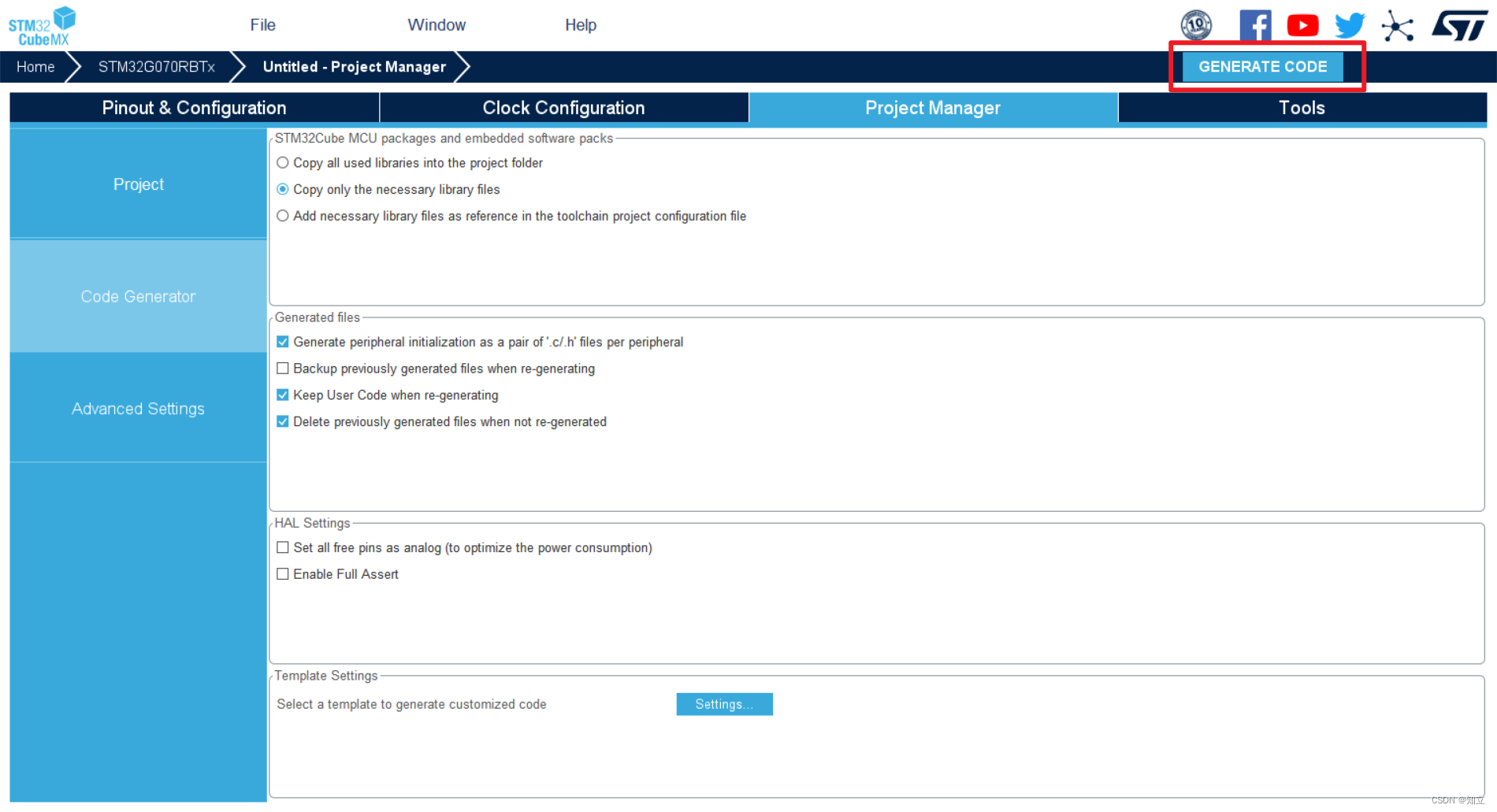

  • 点击生成代码
    在这里插入图片描述

3 串口

  • 这快板子没显示屏，调试中串口还是很有必要。
  • 我这块板子是串口2，看好引脚，串口自动配置的引脚不一定是板子上的。比如我这块板子，就不是这两引脚。

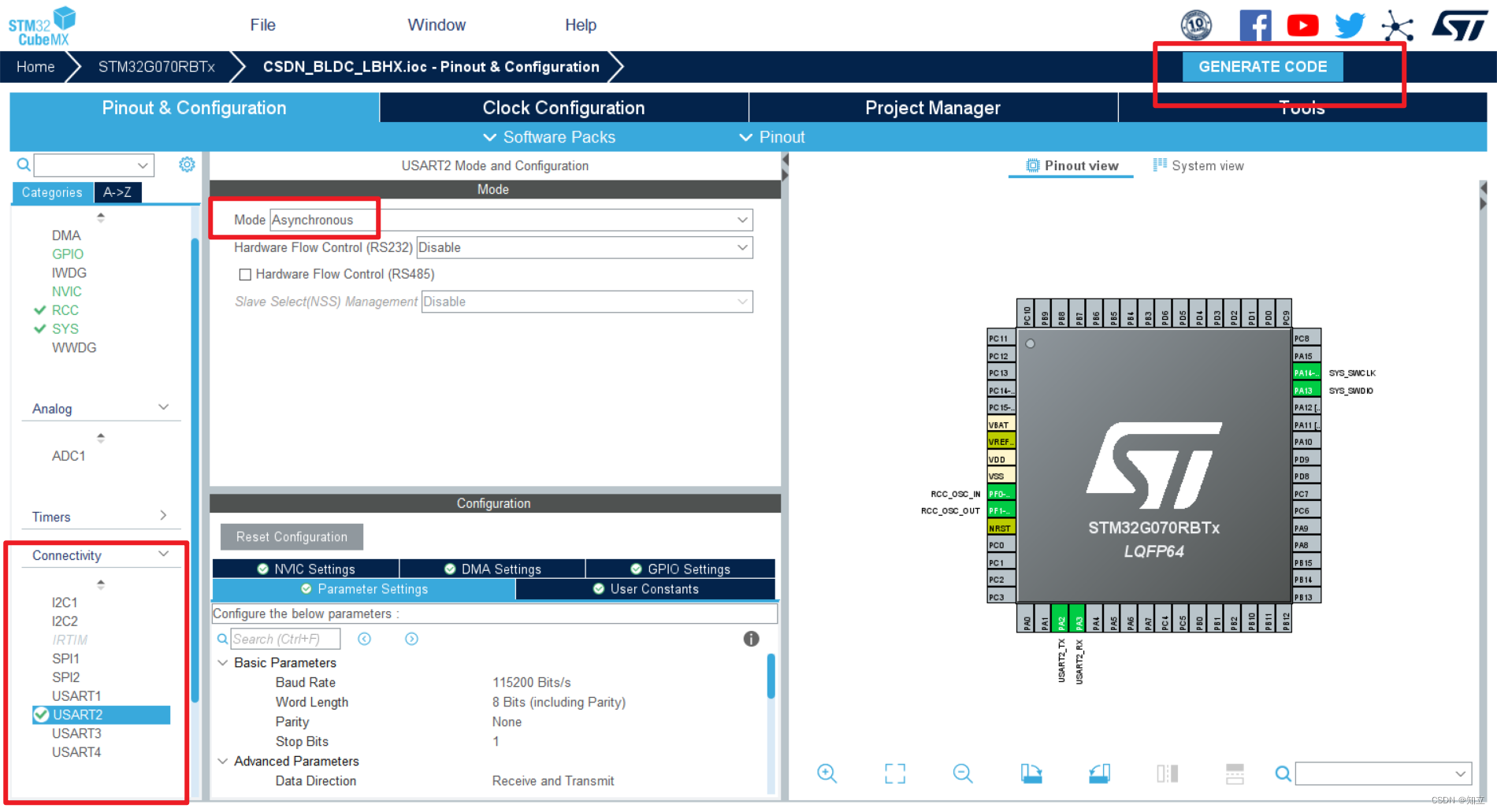

（1）cubemx配置

在这里插入图片描述

（2）printf重映射

  • 添加如下代码到工程的 usart.c 文件中的 /* USER CODE BEGIN 0 / 和 / USER CODE END 0 */之间。
#include <stdio.h>
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif
PUTCHAR_PROTOTYPE
{
    //具体哪个串口可以更改huart1为其它串口
    HAL_UART_Transmit(&huart2, (uint8_t *)&ch, 1 , 0xffff);
    return ch;
}
  • 在main.c里添加头文件 #include <stdio.h>
    在这里插入图片描述

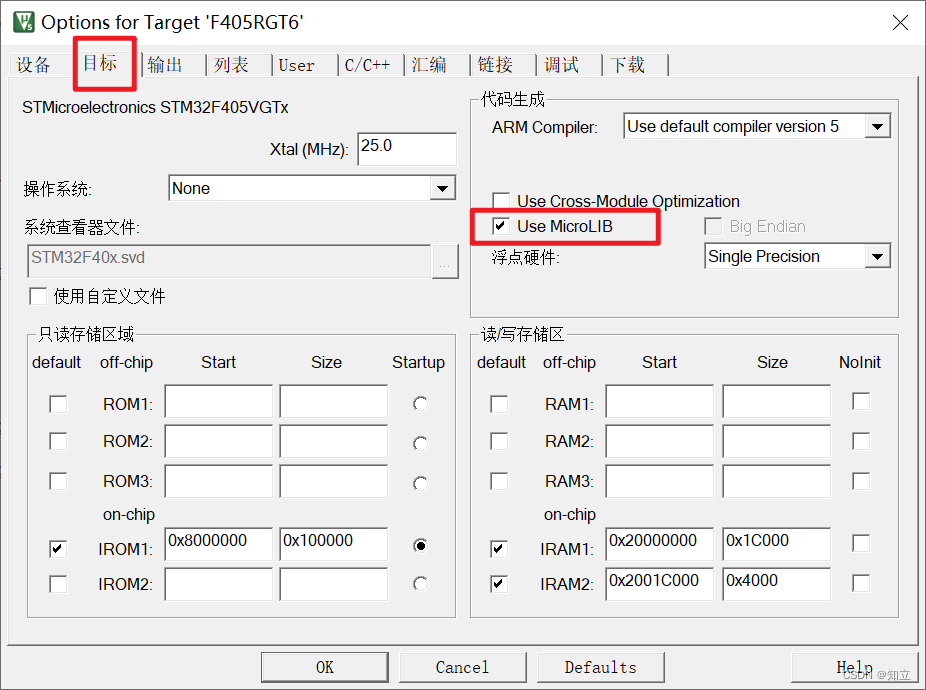

  • 之前忘记说了，这个printf重映射要在keil里也设置一下，不然一使用printf单片机就会卡死。抱歉抱歉（2023.3.30）
    在这里插入图片描述

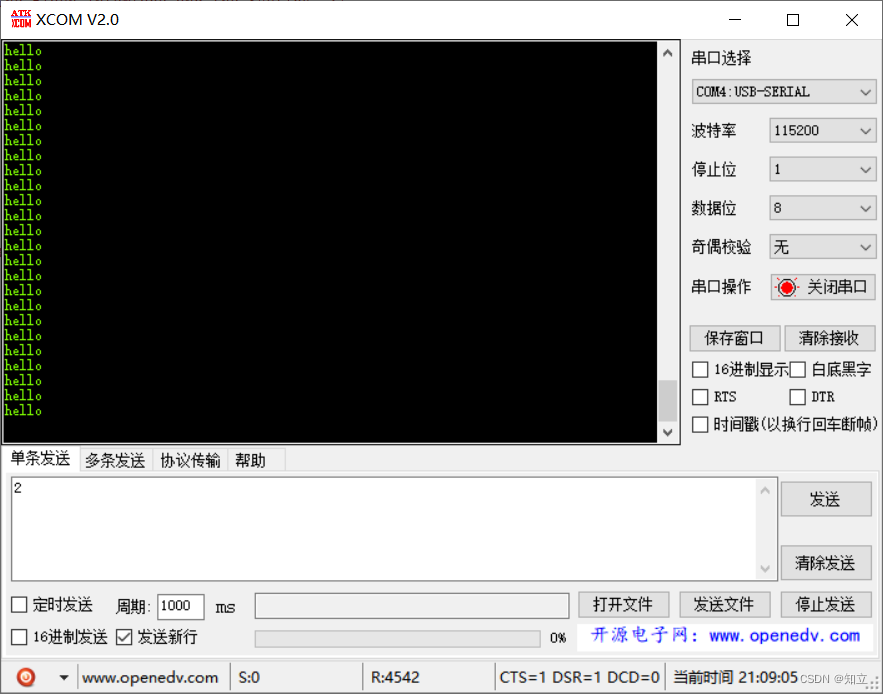

（3）测试

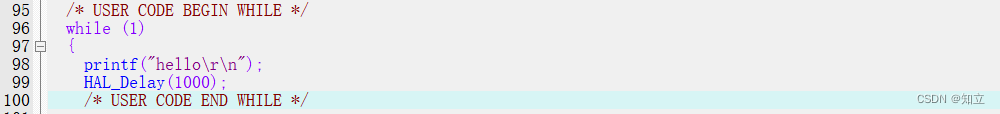

  • 在main的while里加入如下代码
printf("hello\r\n");
HAL_Delay(1000);

在这里插入图片描述
在这里插入图片描述

4 霍尔传感器

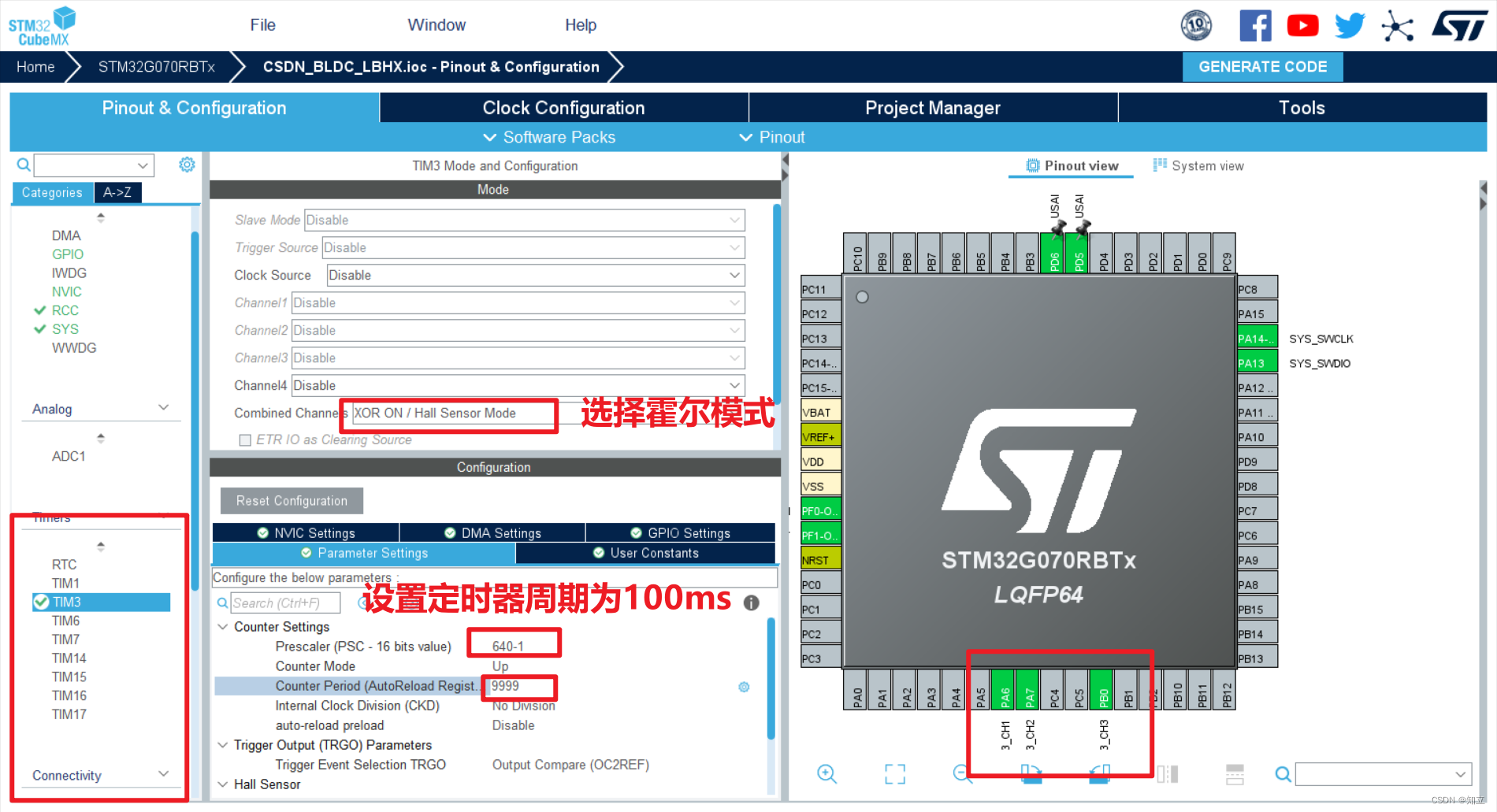

（1）Cubemx配置

  • 32定时器有一种霍尔模式，专门为无刷电机霍尔控制整的叭。
    在这里插入图片描述

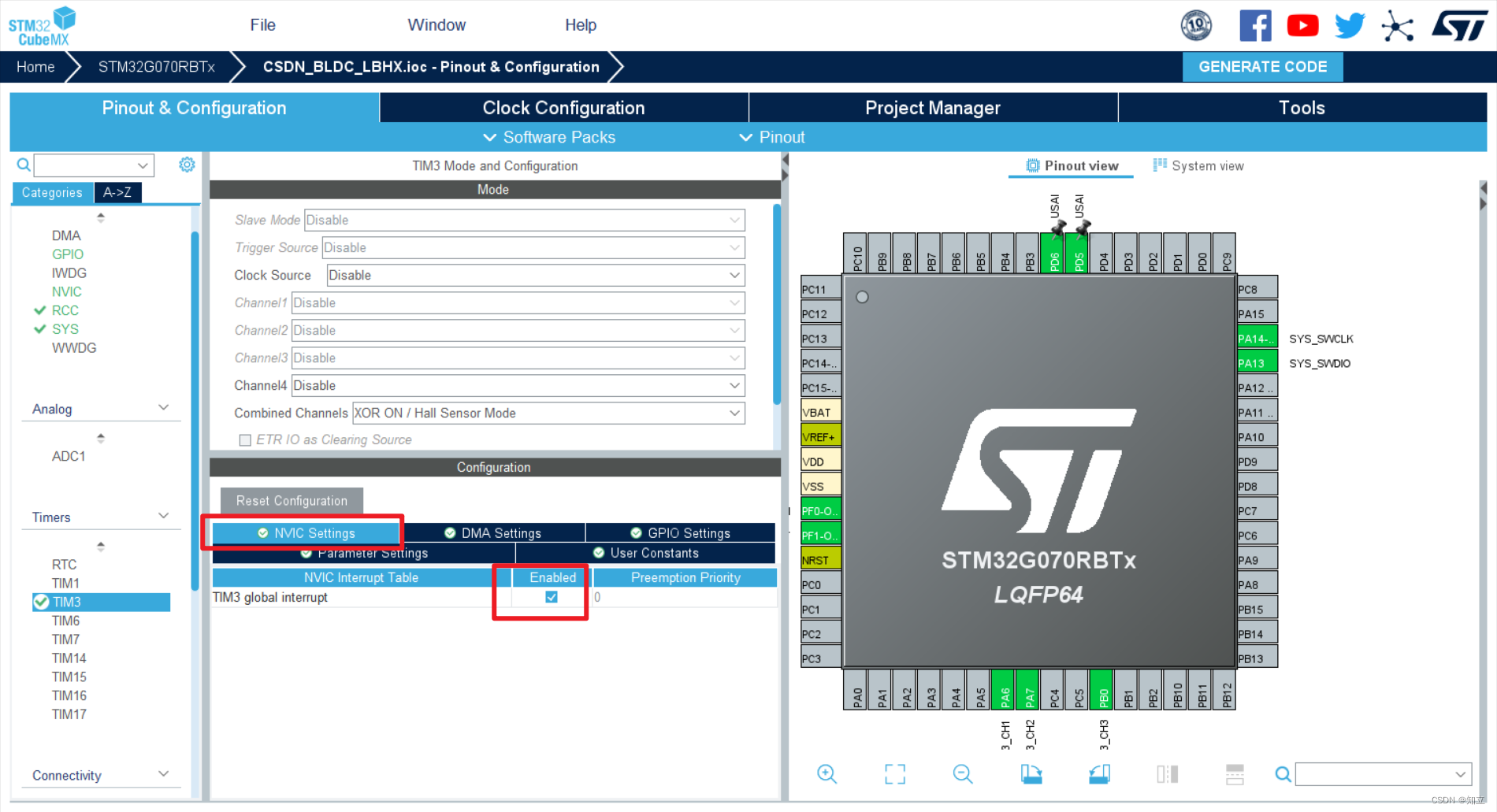

  • 打开定时器中断
    在这里插入图片描述

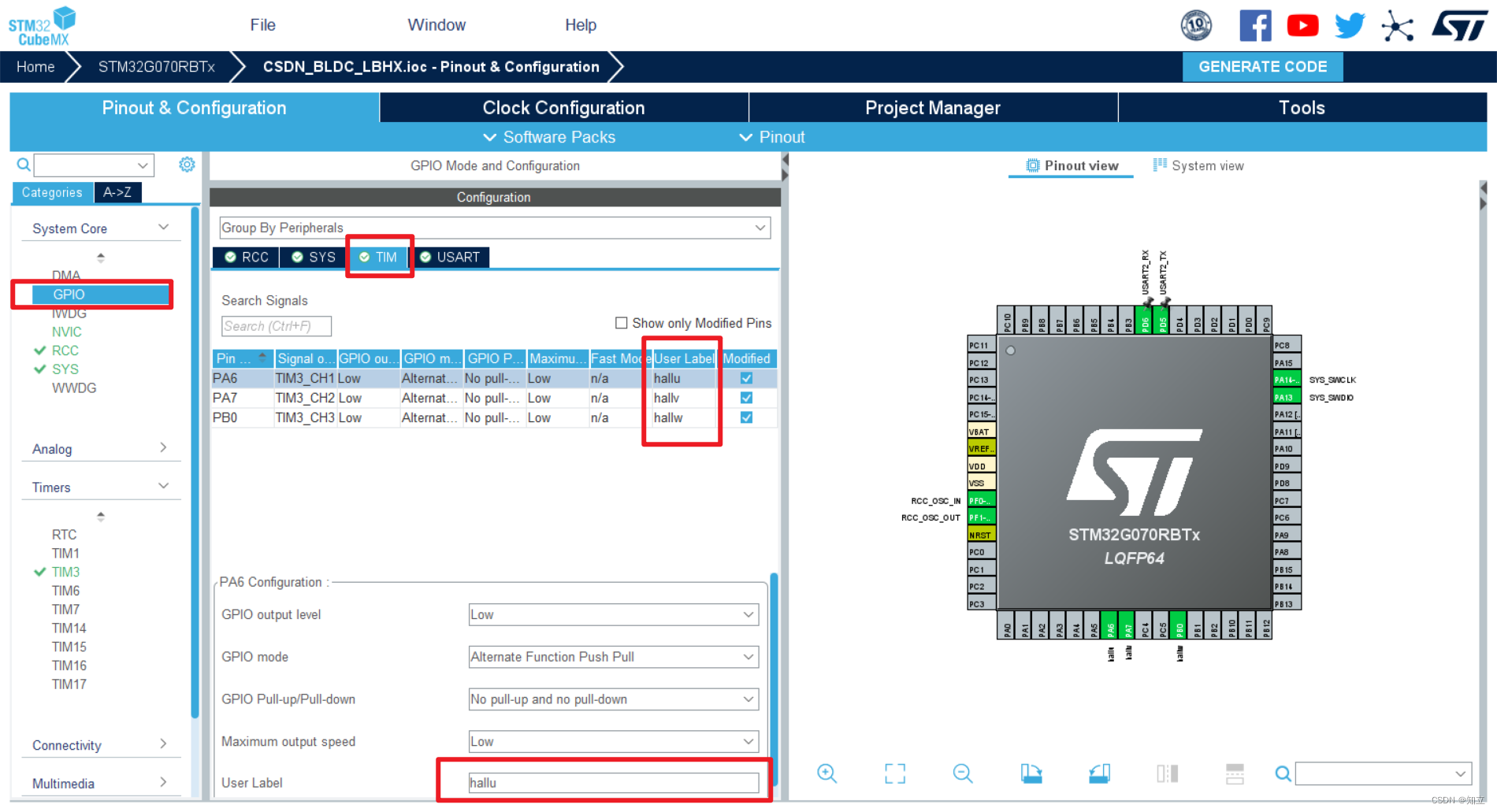

  • 更改引脚名称（可选），为了编程方便
    在这里插入图片描述

（2）初始化启动

在main中加入下面启动代码。

__HAL_TIM_ENABLE_IT(&htim3,TIM_IT_TRIGGER);  //触发：有某个信号触发。
__HAL_TIM_ENABLE_IT(&htim3,TIM_IT_UPDATE);   //更新：有某个寄存器被更新。
HAL_TIMEx_HallSensor_Start_IT(&htim3);

（3）测试定时中断

  • 在工程里新建两个文件：hall.c、hall.h。在main里加头文件。

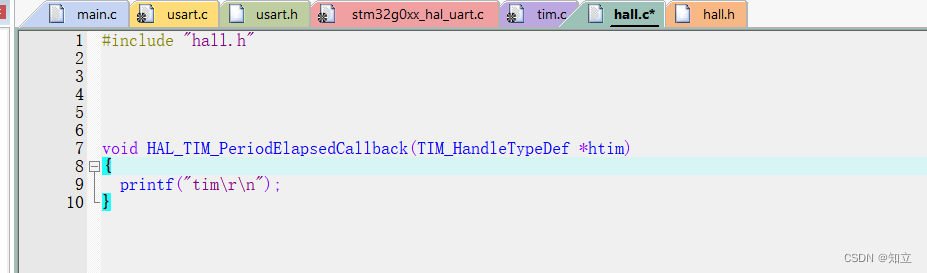

  • 加入下面中断回调函数，先测基本定时器中断，串口助手看现象。
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	printf("tim\r\n");
}

在这里插入图片描述

（4）测试霍尔中断

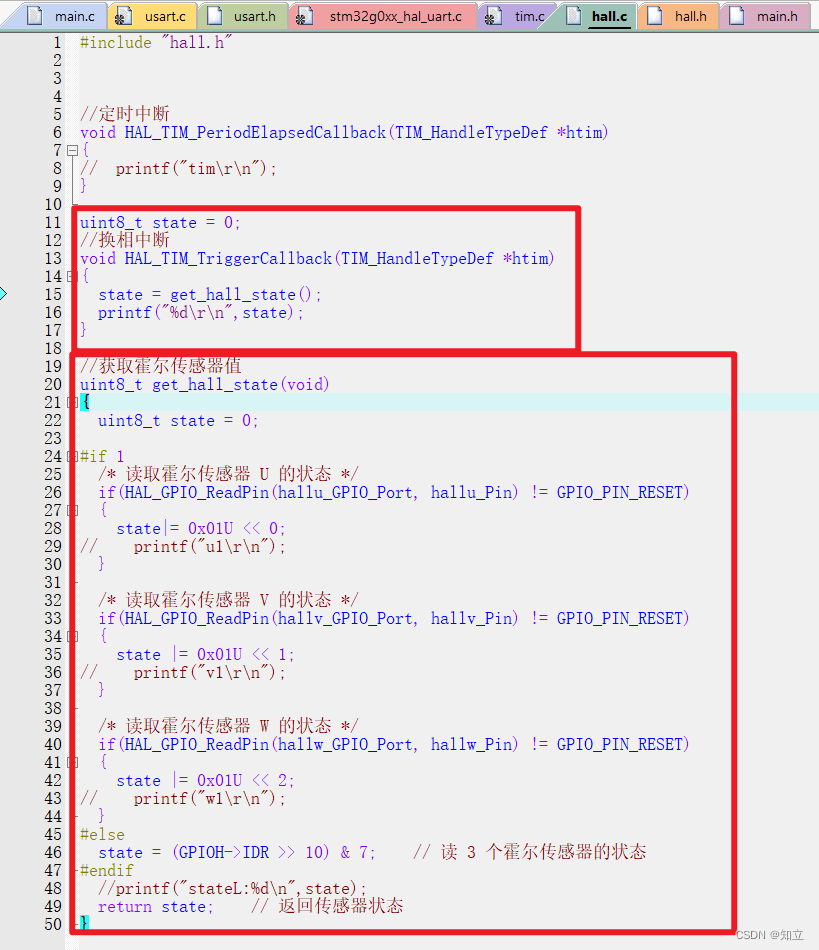

  • hall.c 加入如下代码
uint8_t state = 0;
//换相中断
void HAL_TIM_TriggerCallback(TIM_HandleTypeDef *htim)
{
	state = get_hall_state();
	printf("%d\r\n",state);
}

//获取霍尔传感器值
uint8_t get_hall_state(void)
{
  uint8_t state = 0;

#if 1
  /* 读取霍尔传感器 U 的状态 */
  if(HAL_GPIO_ReadPin(hallu_GPIO_Port, hallu_Pin) != GPIO_PIN_RESET)
  {
    state|= 0x01U << 0;
//		printf("u1\r\n");
  }

  /* 读取霍尔传感器 V 的状态 */
  if(HAL_GPIO_ReadPin(hallv_GPIO_Port, hallv_Pin) != GPIO_PIN_RESET)
  {
    state |= 0x01U << 1;
//		printf("v1\r\n");
  }

  /* 读取霍尔传感器 W 的状态 */
  if(HAL_GPIO_ReadPin(hallw_GPIO_Port, hallw_Pin) != GPIO_PIN_RESET)
  {
    state |= 0x01U << 2;
//		printf("w1\r\n");
  }
#else
  state = (GPIOH->IDR >> 10) & 7;    // 读 3 个霍尔传感器的状态
#endif
	//printf("stateL:%d\n",state);
  return state;    // 返回传感器状态
}

在这里插入图片描述

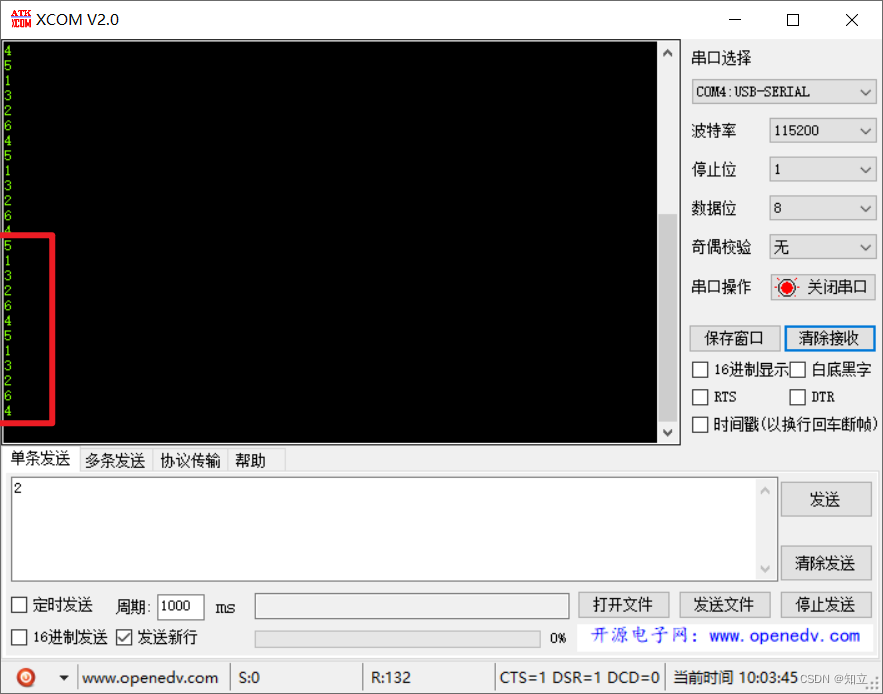

  • 把电机霍尔接口接到板子上，用手转动电机，能看到串口打印出此时电机对应的霍尔编码值。
    在这里插入图片描述
    在这里插入图片描述
  • 这个时候霍尔的状态值读回来了，也就是什么时候换相可以知道了，下一步就是驱动全桥电路，用3个普通PWM+3个普通IO口。

4 开环控制

（1）普通PWM cubemx配置

在这里插入图片描述

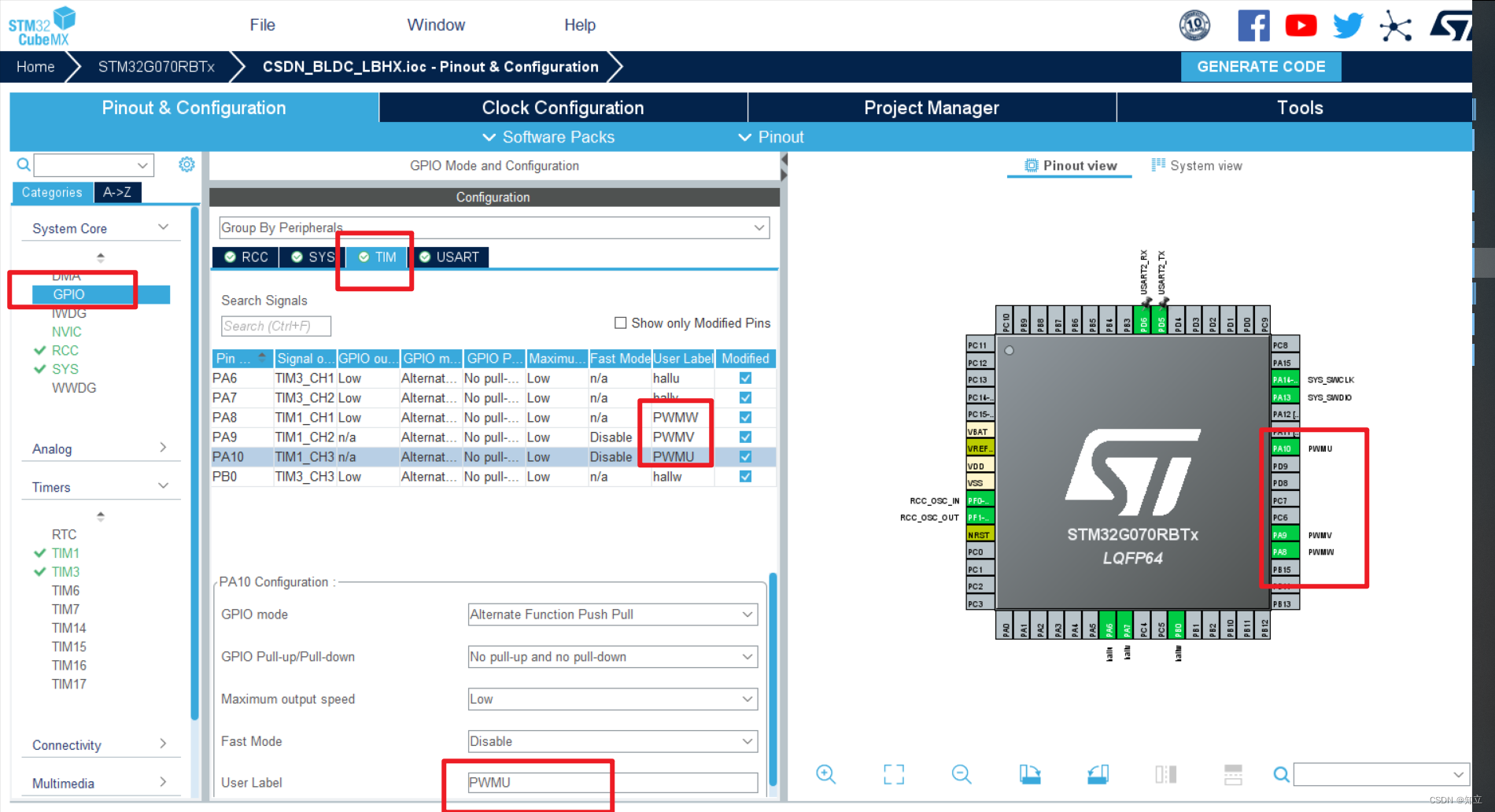

  • 更改引脚名字
    在这里插入图片描述

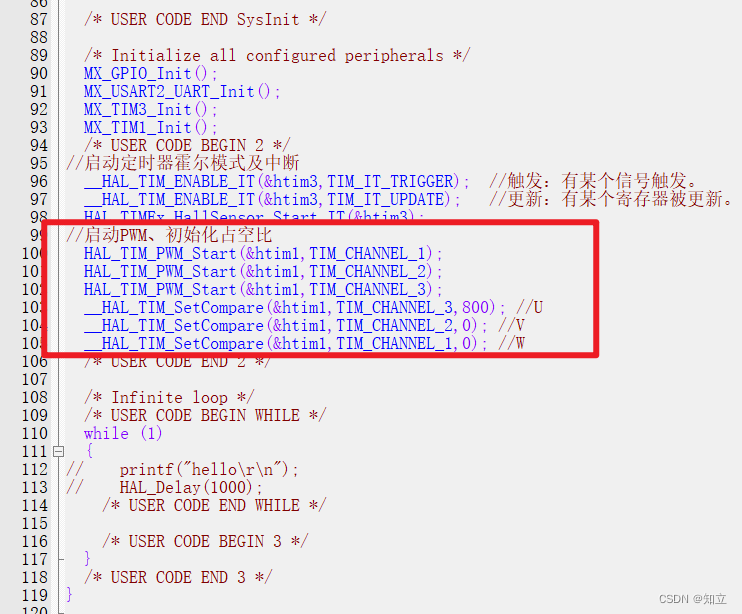

  • 测试PWM是否正常输出，加入PWM启动代码和初始化占空比。
    用万用表电压档，去测对应引脚电压是否符合占空比值。
  • 在main里加入下面代码：
	HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);
	HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_2);
	HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_3);
	__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,800);	//U
	__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,0);	//V
	__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,0);	//W

在这里插入图片描述

（2）普通GPIO配置

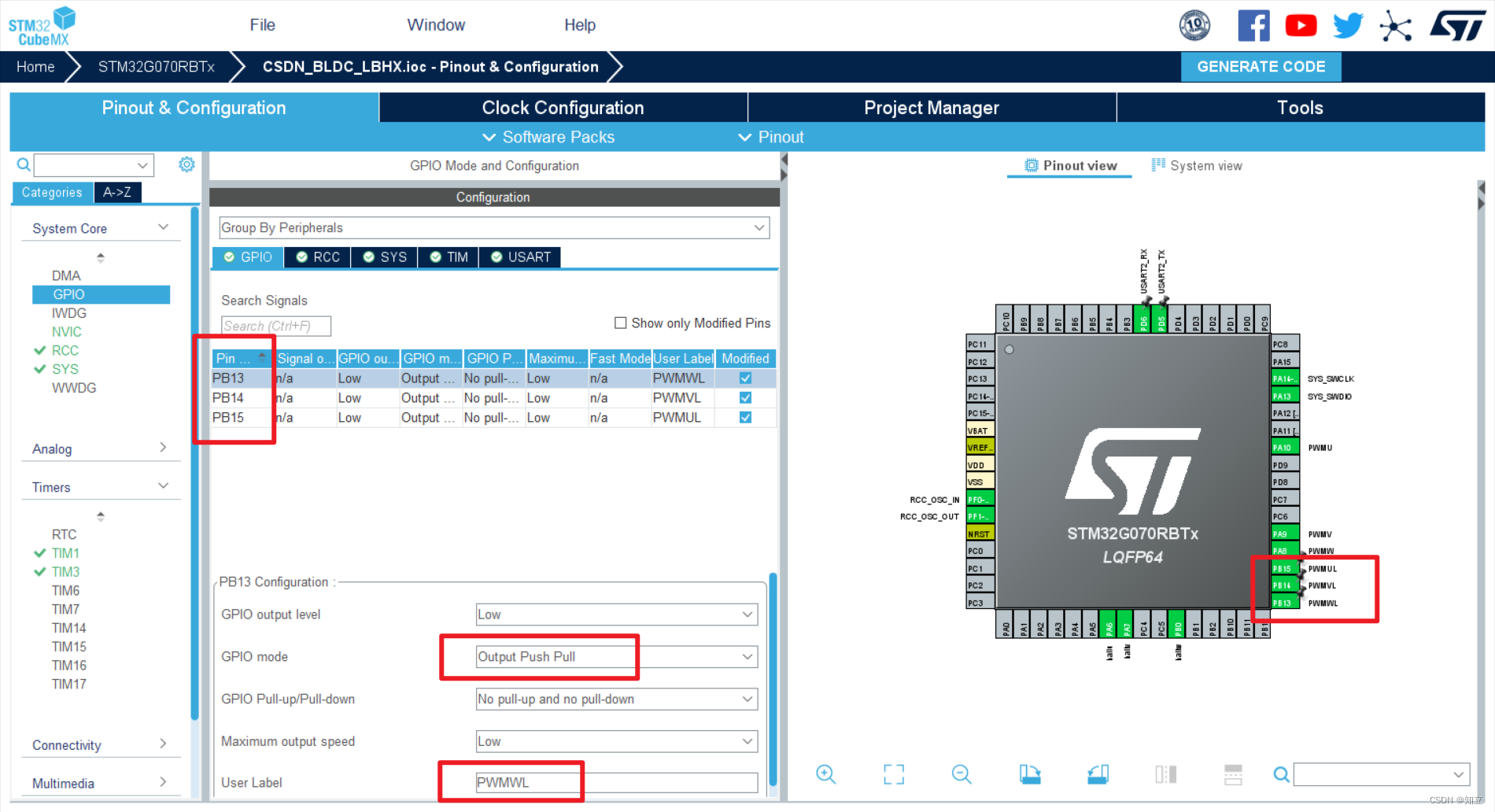

  • cubemx
    在这里插入图片描述

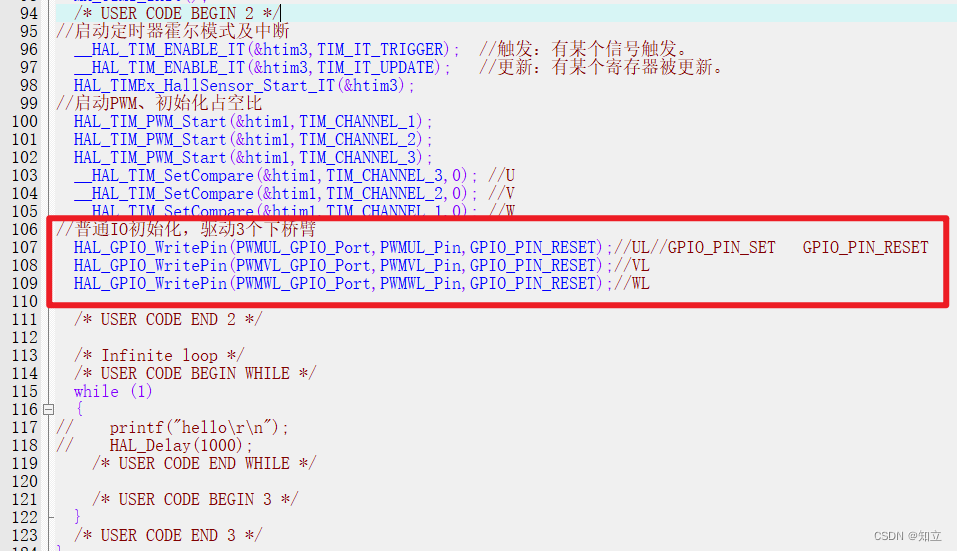

  • 测试，在main中加入下代码
  • 用电压档，测对应引脚是否正常输出电压。
//普通IO初始化，驱动3个下桥臂
	HAL_GPIO_WritePin(PWMUL_GPIO_Port,PWMUL_Pin,GPIO_PIN_RESET);//UL//GPIO_PIN_SET   GPIO_PIN_RESET
	HAL_GPIO_WritePin(PWMVL_GPIO_Port,PWMVL_Pin,GPIO_PIN_RESET);//VL
	HAL_GPIO_WritePin(PWMWL_GPIO_Port,PWMWL_Pin,GPIO_PIN_RESET);//WL

在这里插入图片描述

（3）开环控制

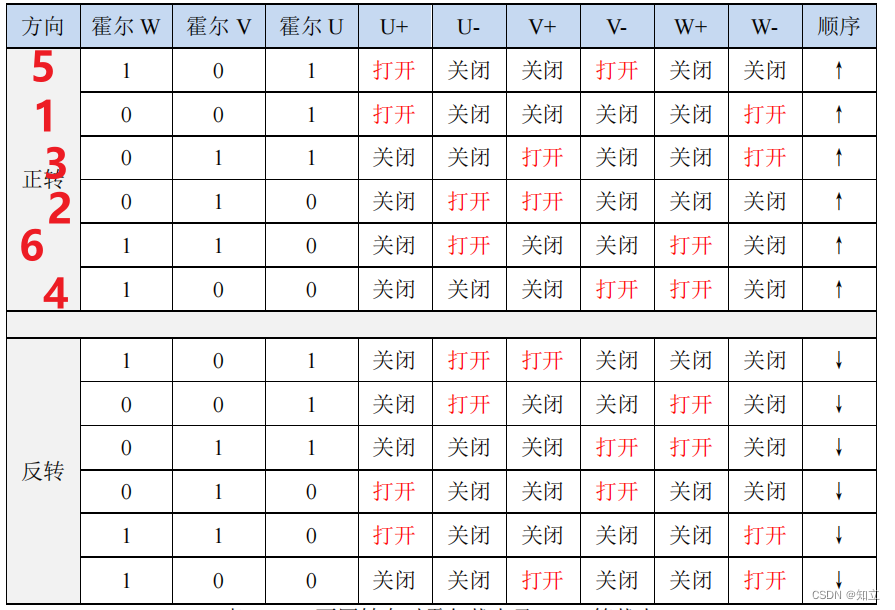

  • 我的电机是2对极，60度霍尔，所以能用下面这个换相表。同类型电机可以用，不同的话就要网上找一下对应的换相表，然后改下对应代码。
    在这里插入图片描述
  • 在hall.c里加入换相代码
uint16_t state=0;
uint16_t pwm_pulse=0
void HAL_TIM_TriggerCallback(TIM_HandleTypeDef *htim)
{
	state = get_hall_state();
//	printf("%d\r\n",state);

	//513264
	switch(state)
	{
		case 1:    /* U+ W- */

			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,pwm_pulse);	//U+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,0);	//V+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,0);	//W+
			HAL_GPIO_WritePin(PWMUL_GPIO_Port,PWMUL_Pin,GPIO_PIN_RESET);//U-	//GPIO_PIN_SET   GPIO_PIN_RESET
			HAL_GPIO_WritePin(PWMVL_GPIO_Port,PWMVL_Pin,GPIO_PIN_RESET);//V-
			HAL_GPIO_WritePin(PWMWL_GPIO_Port,PWMWL_Pin,GPIO_PIN_SET);//W-
//			printf("%d\r\n",pwm_pulse);
			break;

		case 2:     /* V+ U- */

			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,0);	//U+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,pwm_pulse);	//V+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,0);	//W+
			HAL_GPIO_WritePin(PWMUL_GPIO_Port,PWMUL_Pin,GPIO_PIN_SET);//U-	//GPIO_PIN_SET   GPIO_PIN_RESET
			HAL_GPIO_WritePin(PWMVL_GPIO_Port,PWMVL_Pin,GPIO_PIN_RESET);//V-
			HAL_GPIO_WritePin(PWMWL_GPIO_Port,PWMWL_Pin,GPIO_PIN_RESET);//W-
			break;

		case 3:    /* V+ W- */

			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,0);	//U+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,pwm_pulse);	//V+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,0);	//W+
			HAL_GPIO_WritePin(PWMUL_GPIO_Port,PWMUL_Pin,GPIO_PIN_RESET);//U-	//GPIO_PIN_SET   GPIO_PIN_RESET
			HAL_GPIO_WritePin(PWMVL_GPIO_Port,PWMVL_Pin,GPIO_PIN_RESET);//V-
			HAL_GPIO_WritePin(PWMWL_GPIO_Port,PWMWL_Pin,GPIO_PIN_SET);//W-
			break;

		case 4:     /* W+ V- */

			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,0);	//U+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,0);	//V+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,pwm_pulse);	//W+
			HAL_GPIO_WritePin(PWMUL_GPIO_Port,PWMUL_Pin,GPIO_PIN_RESET);//U-	//GPIO_PIN_SET   GPIO_PIN_RESET
			HAL_GPIO_WritePin(PWMVL_GPIO_Port,PWMVL_Pin,GPIO_PIN_SET);//V-
			HAL_GPIO_WritePin(PWMWL_GPIO_Port,PWMWL_Pin,GPIO_PIN_RESET);//W-
			break;

		case 5:     /* U+  V -*/

			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,pwm_pulse);	//U+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,0);	//V+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,0);	//W+
			HAL_GPIO_WritePin(PWMUL_GPIO_Port,PWMUL_Pin,GPIO_PIN_RESET);//U-	//GPIO_PIN_SET   GPIO_PIN_RESET
			HAL_GPIO_WritePin(PWMVL_GPIO_Port,PWMVL_Pin,GPIO_PIN_SET);//V-
			HAL_GPIO_WritePin(PWMWL_GPIO_Port,PWMWL_Pin,GPIO_PIN_RESET);//W-
			break;

		case 6:     /* W+ U- */

			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_3,0);	//U+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,0);	//V+
			__HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_1,pwm_pulse);	//W+
			HAL_GPIO_WritePin(PWMUL_GPIO_Port,PWMUL_Pin,GPIO_PIN_SET);//U-	//GPIO_PIN_SET   GPIO_PIN_RESET
			HAL_GPIO_WritePin(PWMVL_GPIO_Port,PWMVL_Pin,GPIO_PIN_RESET);//V-
			HAL_GPIO_WritePin(PWMWL_GPIO_Port,PWMWL_Pin,GPIO_PIN_RESET);//W-
			break;

	}
}
  • 更改pwm_pulse占空比值。然后就可以上电测试。！注意，上电前，一定确保你的这个换相逻辑和你的板子是对应起来的，别一上电上下桥同时导通，烧毁一切。

二、FOC
