在使用PADS时，单个绘制封装比较繁琐，这里以一个简单的LDO为例子，为大家提供参考，最好自己操作一遍，加深印象。

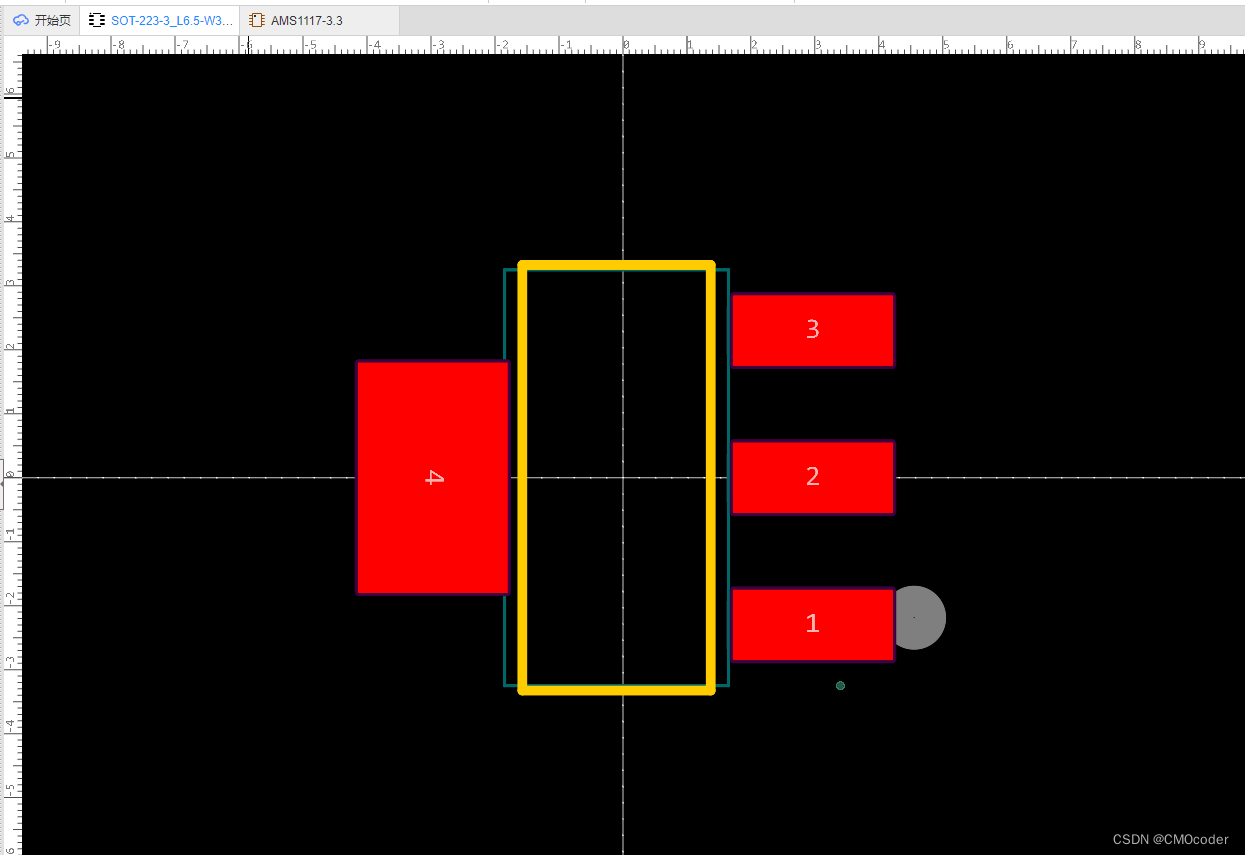

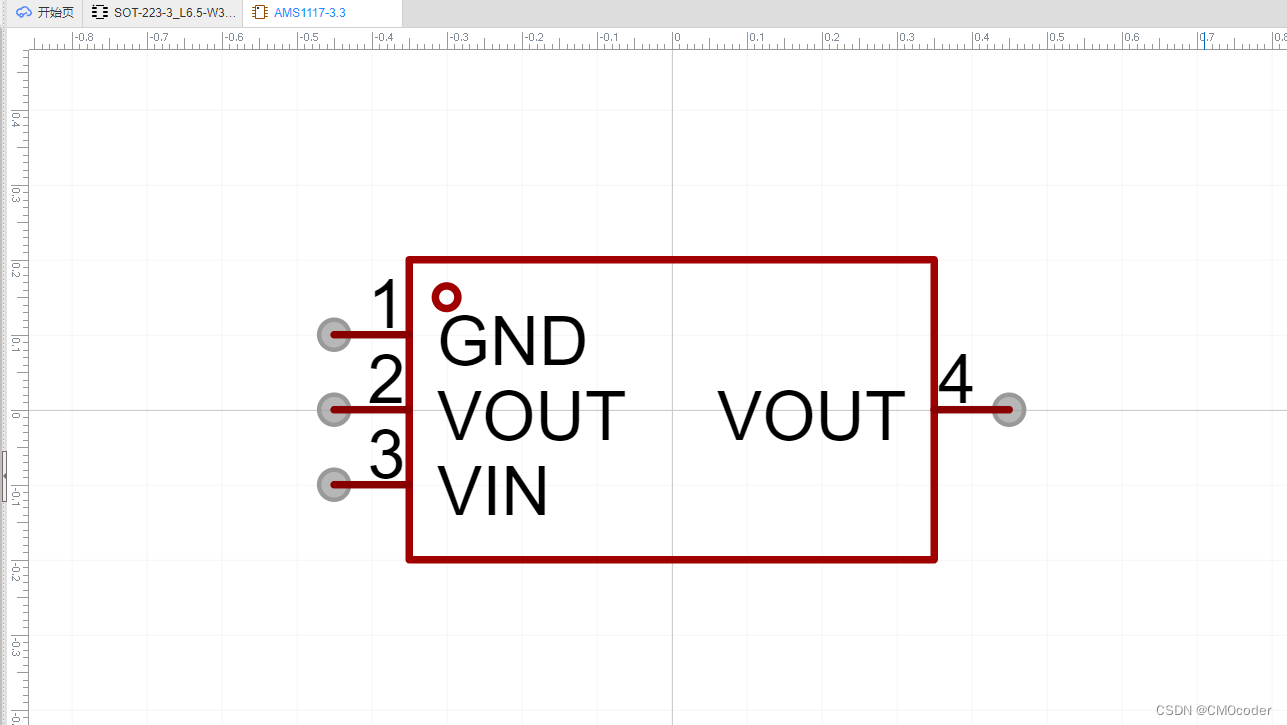

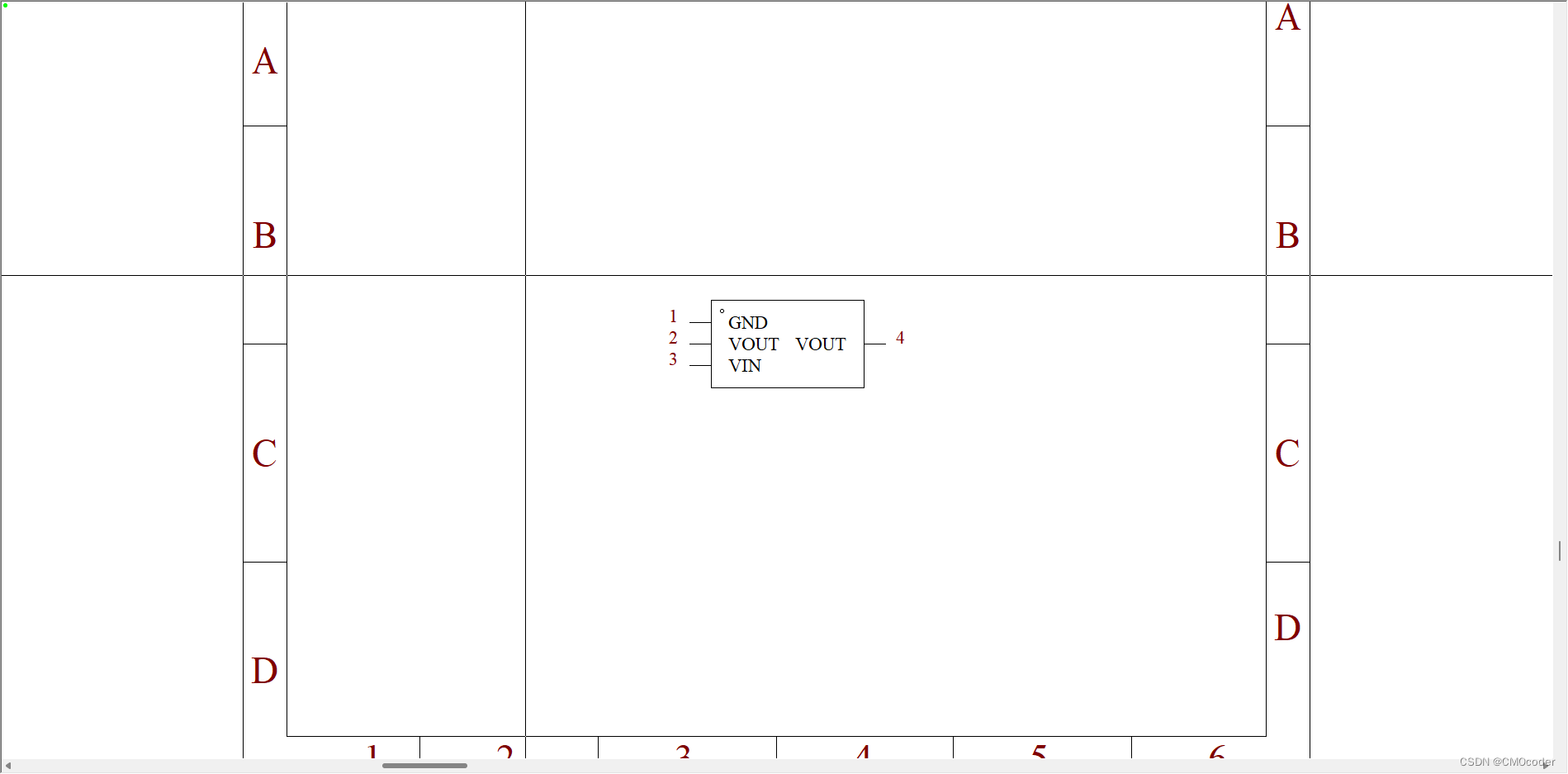

1.选择对应器件并打开

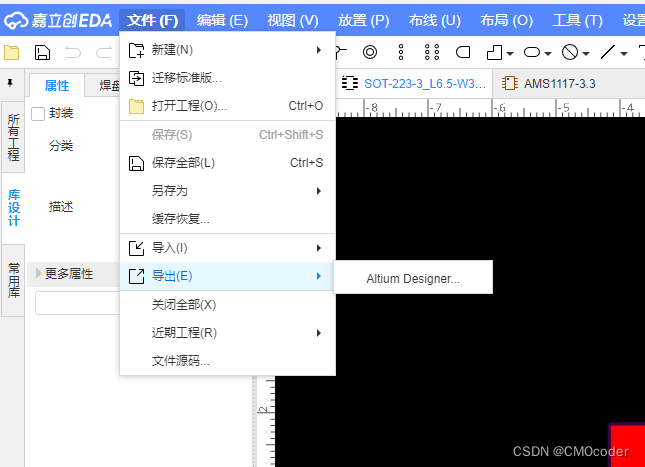

2.将封装导出（原理图PCB操作相同，要导出两次）

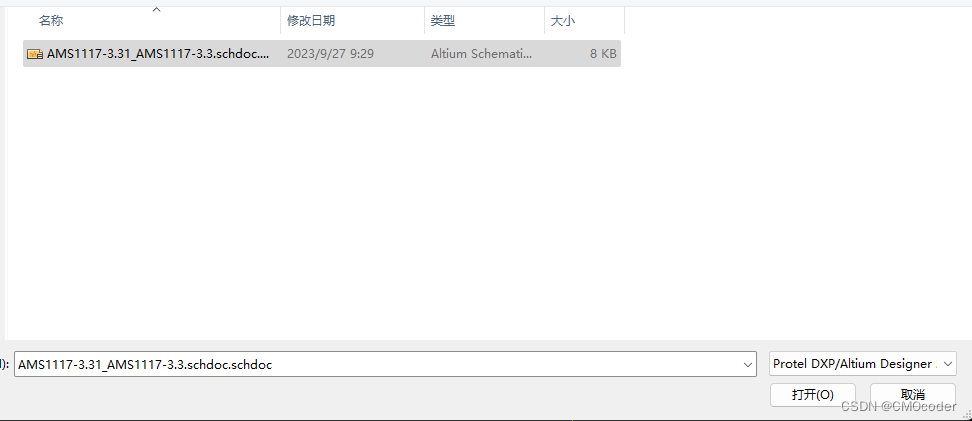

3.原理图可以直接用PADS logic导入，可以根据实际情况编辑原件并保存到自己的库中

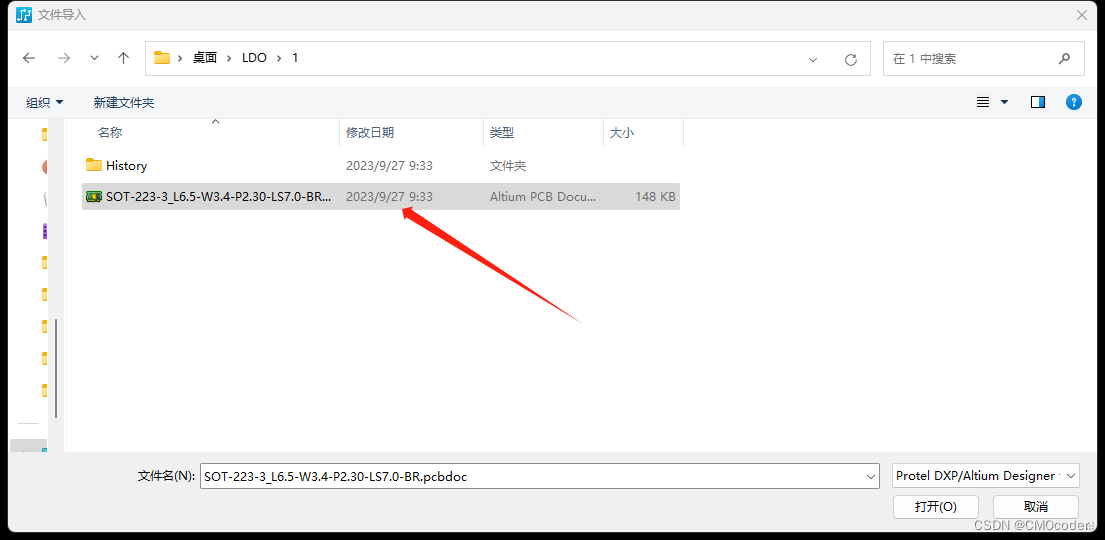

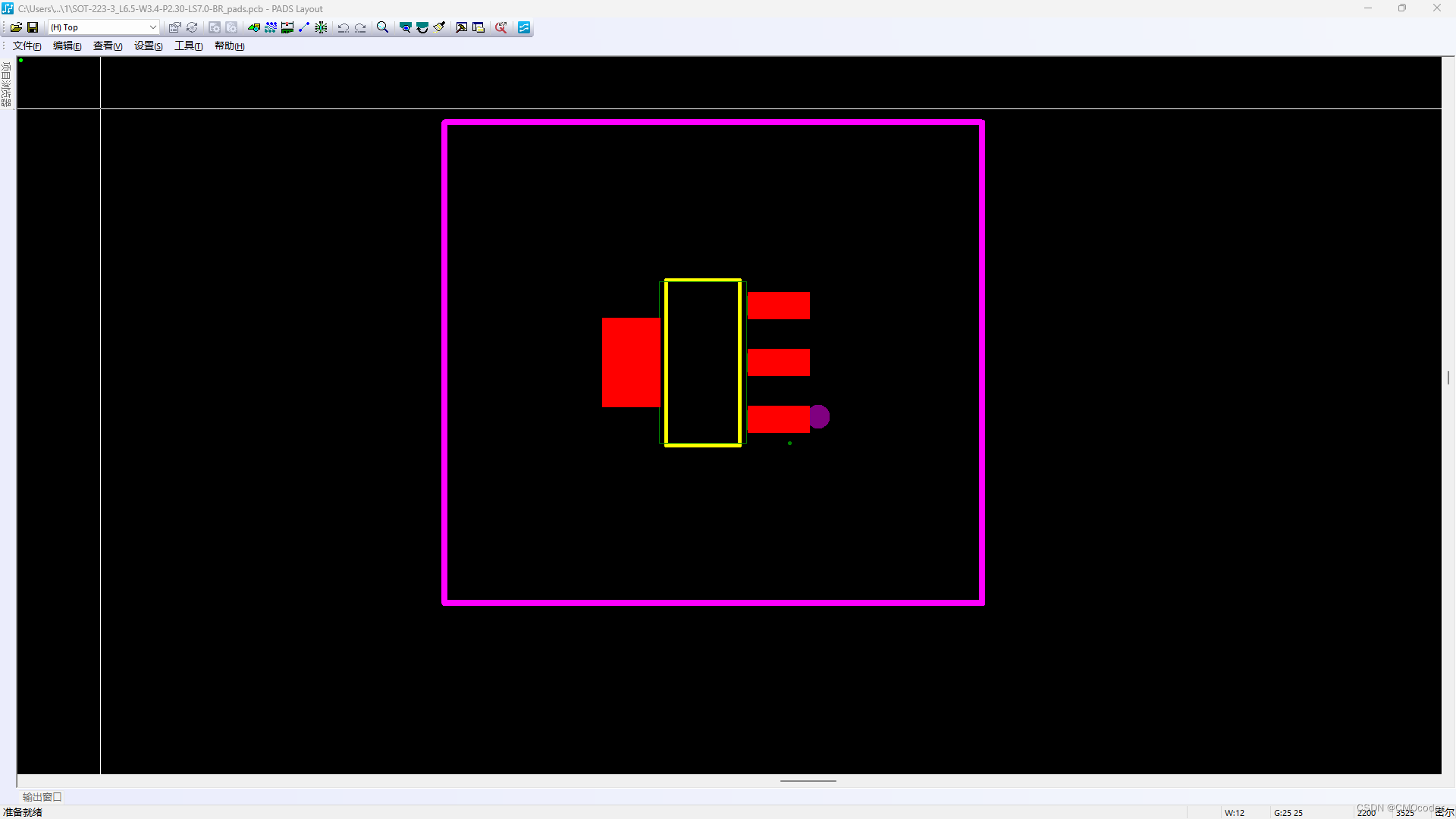

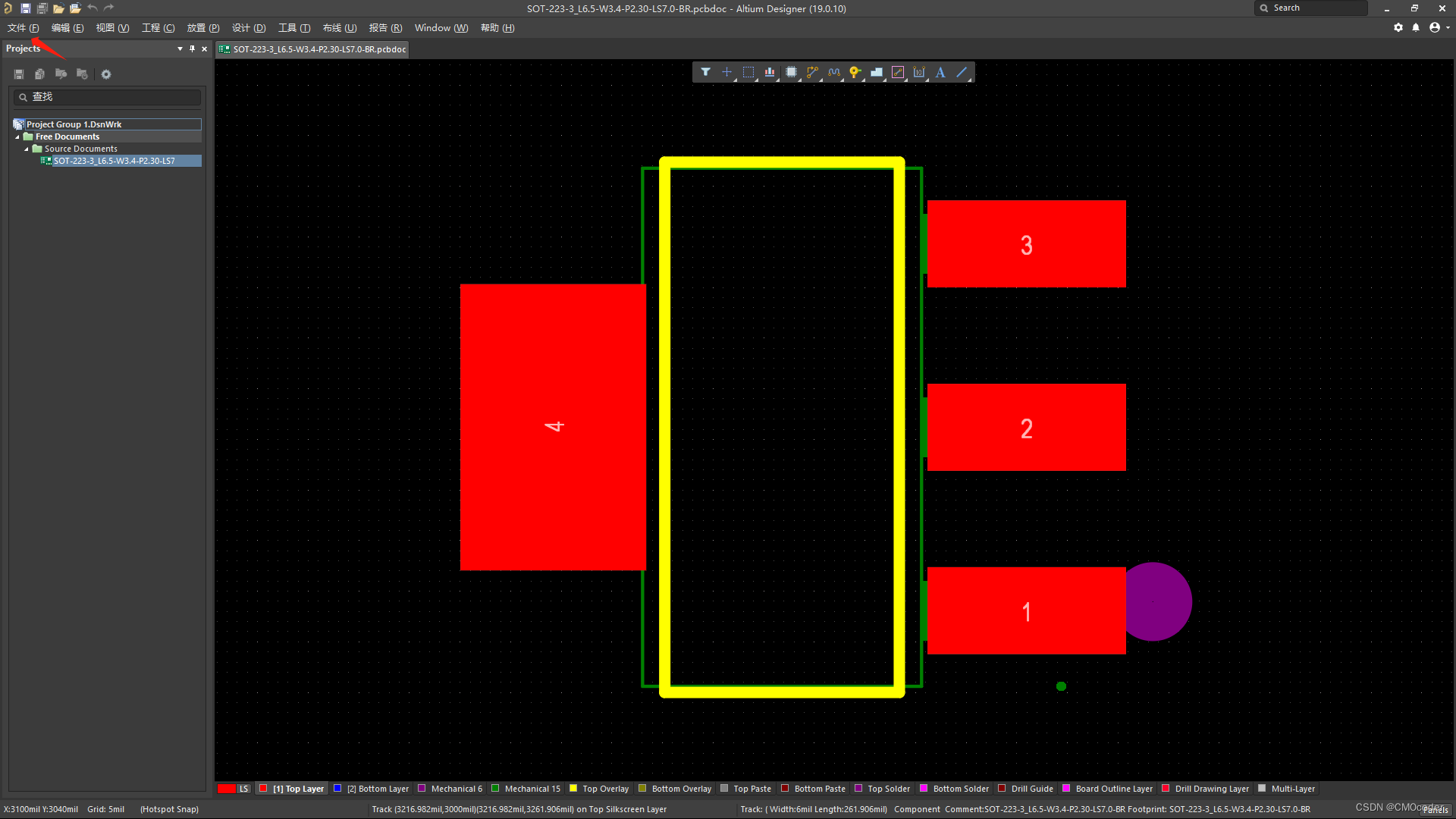

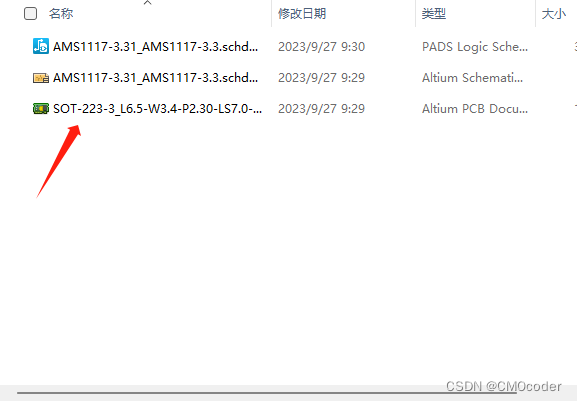

4.PCB封装稍微麻烦一些，需要使用AD打开后再另存一边（直接在PADS导入会报错）随后用PADS layout导入





最后根据个人需要，调整后保存到自己的库中即可
