DDR3相关概念

1、BL8 突发长度
理解一下概念：
突发传输： 在通信领域中一般指在短时间内进行相对高带宽的数据传输。
Burst(突发)： 是指在同一行中相邻的存储单元连续进行数据传输的方式。
BL突发长度： 连续传输的周期数就是突发长度。
在突发传输的模式下，多个数据单元(相当于一个数据块)来传送，从而提高传输效率。
BL8： 突发长度为8，app_addr必须是8对齐的地址，比如数据宽度Data Width为32，每次读写数据的长度为8*32=256bit。

2、MIG时钟和DDR3时钟

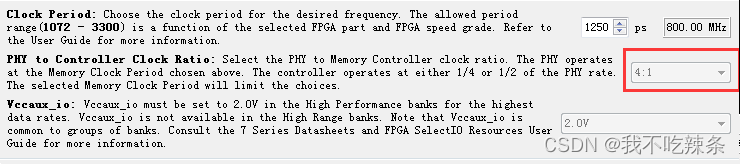

例如IP核 中配置如下：
1.
即MIG对DDR接口的速率为800M*2=1600M(双沿)。
MIG输出到app接口上的时钟ui_clk为800M/4=200M。

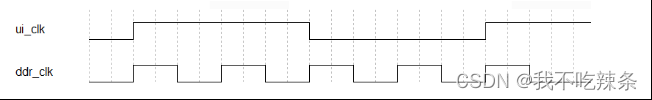

UI时钟频率ui_clk为DDR时钟频率的1/4，也就是一个用户时钟周期(两个边沿)对应8个DDR时钟边沿。burst length可以理解为MIG连续操作DDR地址的个数，故在4:1时钟比例下，一个用户时钟周期正好对8个地址进行了读/写操作，256bit数据分8次（32bit）写入DDR中，即逻辑用户以时钟ui_clk写256bit数据至MIG，MIG控制器将以时钟ddr_clk向DDR写8次(32bit(数据位宽配置为32bit))数据。由此分析，在写数据时让app_wdf_end = app_wdf_wren即可，并且读/写操作时地址递增步长为8。


输入给MIG的时钟为200M。
3、掩码_Mask
  掩码是一串二进制代码对目标字段进行位与运算，屏蔽当前的输入位。
  在MIG的端口中有app_wdf_mask[APP_MASK_WIDTH – 1:0]信号充当掩码，该总线指示app_wdf_data []的哪些字节写入外部存储器以及哪些字节保持其当前状态。 通过将值1设置为app_wdf_mask中的相应位来屏蔽字节。 例如，如果应用程序数据宽度为256，则掩码宽度取值为32. app_wdf_data的最低有效字节[7：0]使用app_wdf_mask的Bit [0]屏蔽，app_wdf_data的最高有效字节[255：248]使用app_wdf_mask的Bit [31]屏蔽。 因此，如果必须屏蔽最后一个DWORD，即app_wdf_data的字节0,1,2和3，则app_wdf_mask应设置为32’h0000_000F。
