【Cadence】allegro铺铜后与焊盘不连接解决办法

已于 2024-07-24 22:27:56 修改
阅读量3.2k 收藏 4
点赞数 6
分类专栏： Cendence Allegro 学习 文章标签： 嵌入式硬件 fpga开发 stm32 单片机
于 2024-06-05 16:46:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44119021/article/details/139476114
版权

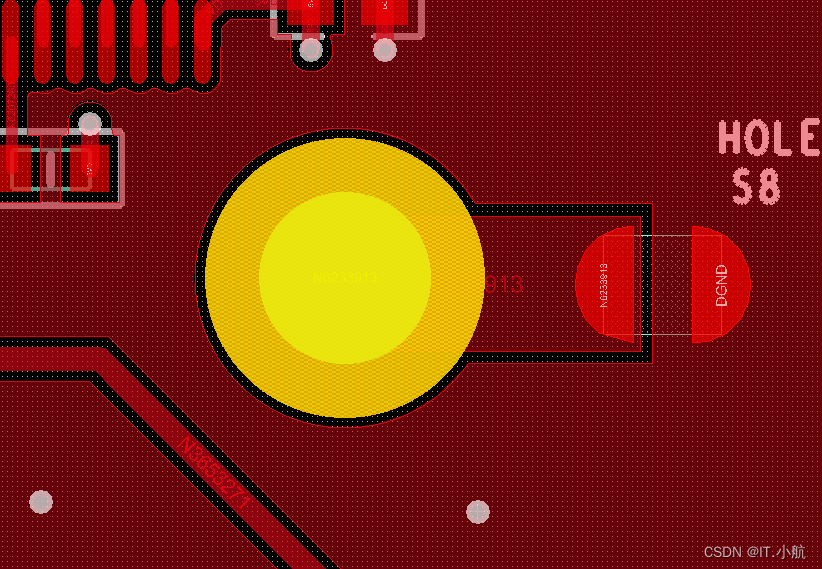

当我们铺完铜时发现焊盘没有和铺铜连接上，如图：
在这里插入图片描述
解决办法：

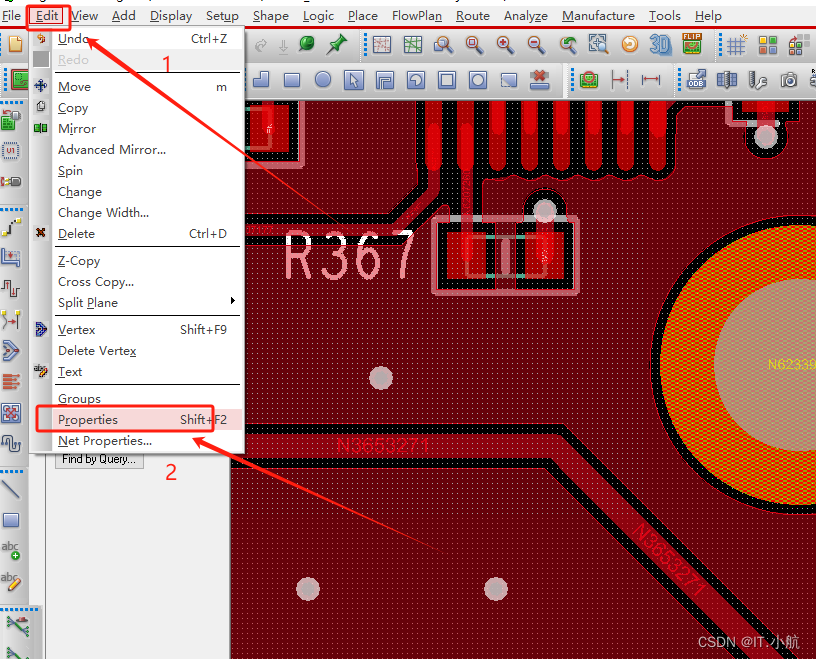

1.点击Edit，选择Properties

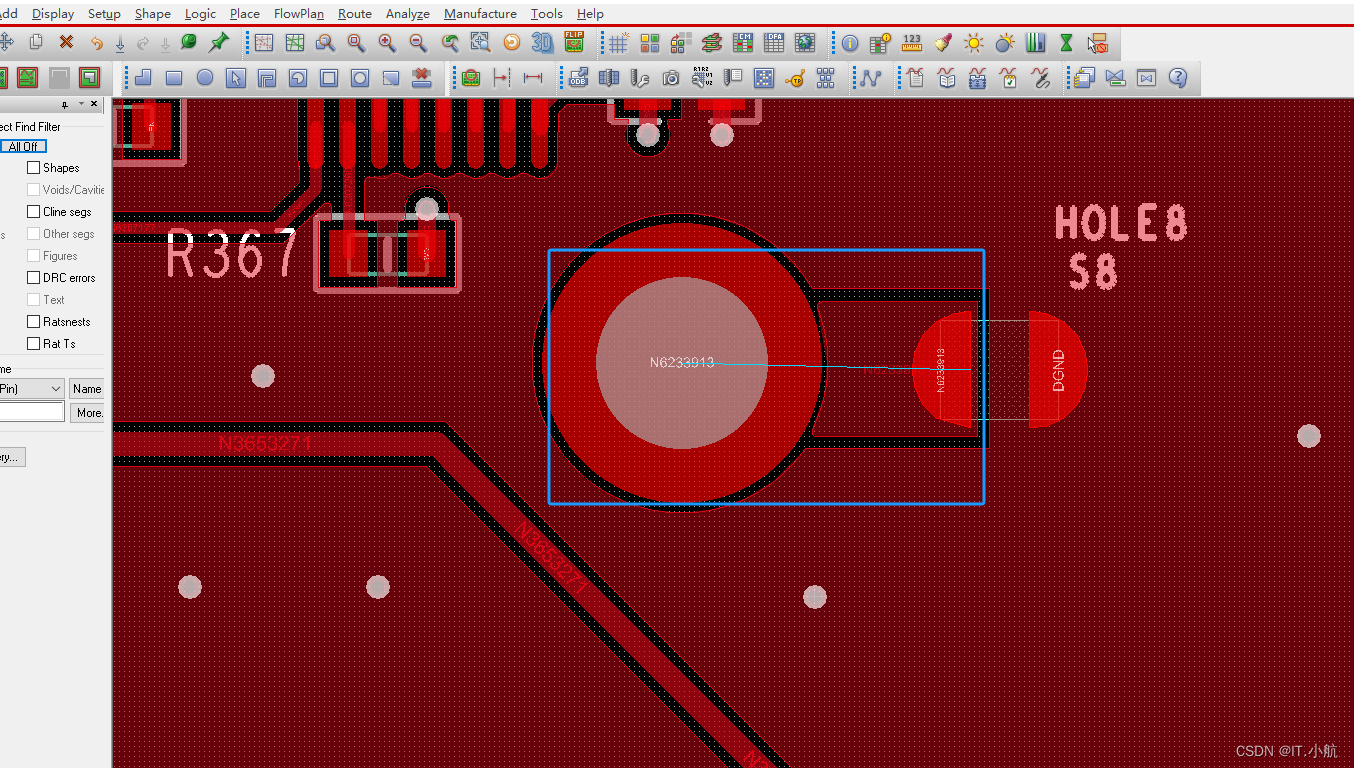

在这里插入图片描述

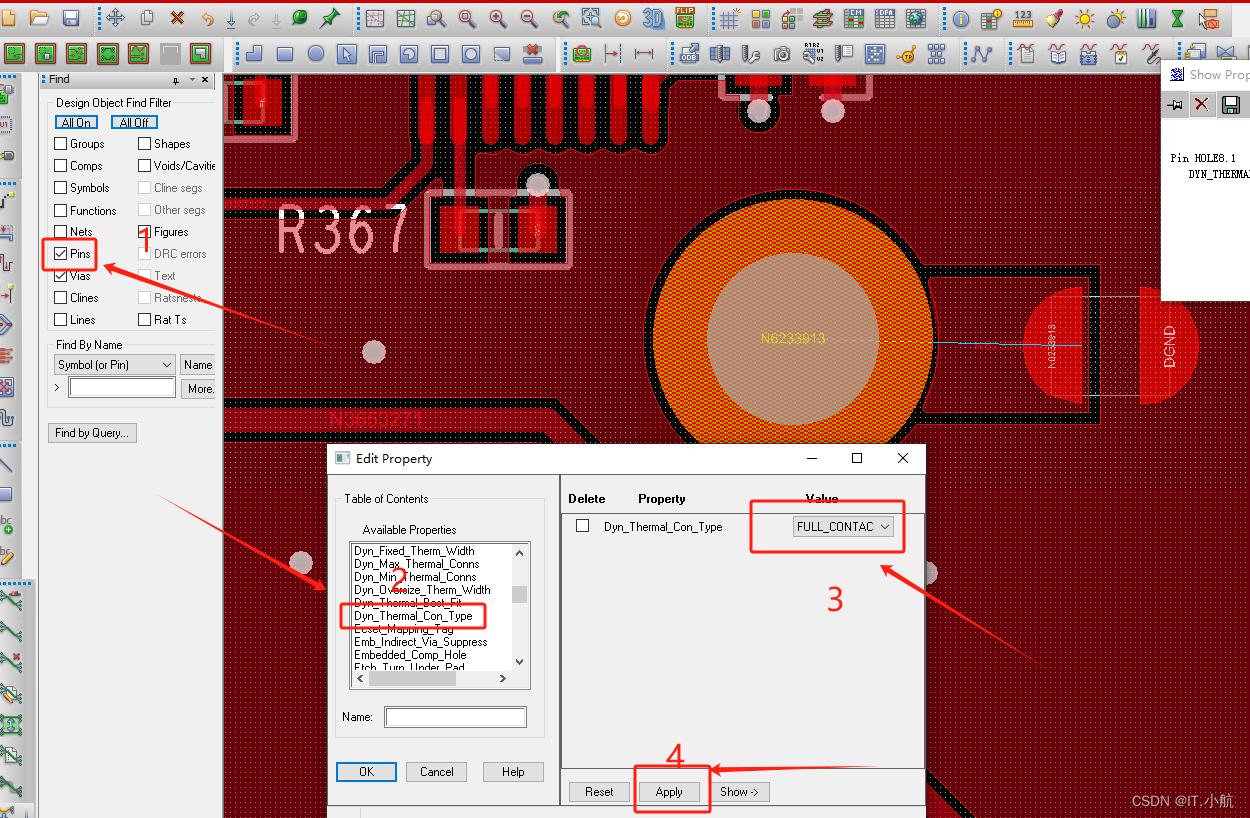

2.勾选Pins，找到Dyn_Thermal_Con_Type，下拉选择FULL_CONTAC,再点击Apply。
在这里插入图片描述
完成效果：

在这里插入图片描述
