在Allegro硬件设计中，改变铜皮与焊盘的连接方式至关重要。通常，默认的连接方式为十字连接，但可以通过全局动态参数设置调整，如全连接、正交、斜交或八角方式。操作步骤包括进入Shape-Global Dynamic Parameters菜单，调整Thermal relief connects选项中的通孔焊盘、贴片焊盘和过孔的连接方式。
PCB如何改变铜皮与焊盘的连接方式
说明
在Allegro软件中，我们在铺铜皮的时候，需要事先对铜皮与焊盘的连接方式进行设置，有全连接、十字连接等多种连接方式，我们需要对全局的铜皮的连接方式进行一个设置，一般的软件默认是十字连接。
具体操作步骤

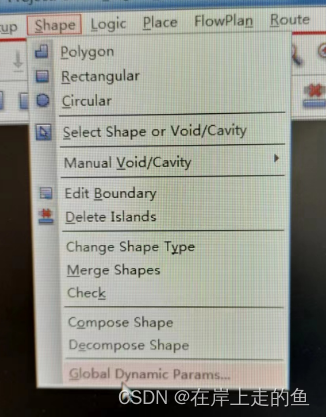

第一步：菜单命令Shape-Global Dynamic Parameters，进行全局动态铜皮的参数设置，如下图所示：
第二部设置铜皮连接方式

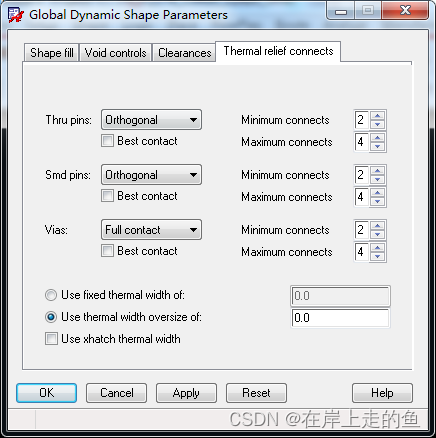

进入铜皮全局参数设置界面，选择最右侧的Thermal relief connects选项，进行铜皮连接参数的设置，需要设置的有三个选项，Thru pins表示的是通孔焊盘、Smd pins表示的是贴片焊盘，Vias表示的过孔，在每一个的下拉菜单中都可以选择连接的方式，如下图所示：
铜皮连接方式说明ÿ
