Dynamo For Revit: Path of Travel 行进路径

前言

使用路线分析来计算从模型中的一个点行进到另一个点的距离和时间。 这是 Revit 在 2020 版本提供的新功能，这种带有半智能的功能也是 Revit 的一个特色。同时，Dynamo 也迅速提供了相应的节点，这确实可以方便实际中的应用，比如防火相关的计算。

路线分析

Revit 2020 功能，如果要在 Dynamo 里面拿到对应节点，需要升级到最新的2020，第一版2020是没有这些节点的。

官方文档

使用行进路径图元，可以分析模型中两个选定点之间的行进距离和时间。
在平面视图中，通过选择起点和终点来建立行进路径。将分析模型，并基于沿行进路径充当障碍物的模型图元生成行进路径。计算的行进路径将避免与分析分区中的模型图元接触，并计算起点和终点之间的最短距离。
行进路径图元特定于视图，并在放置它们的视图中充当详图图元。可以在模型中标记行进路径线并将其列入明细表。
注： 行进路径线在单个标高上计算。行进路径图元将不考虑垂直循环图元（楼梯和坡道），并且仅计算行进路径平面上的水平距离。

Dynamo 节点

模型是Revit安装之后的默认模型，假设想知道就餐的8个人到室外的最近距离，如何计算。或者说这8个位置的防火距离是多少？利用这个节点，PathOfTravel.ByFloorPlanPoints，可以迅速得到。实际上这个节点输入的位置，可以是列表，所以可以处理多对多的关系。即，实际上上也可以判断各个位置到多个出口的最短路径。

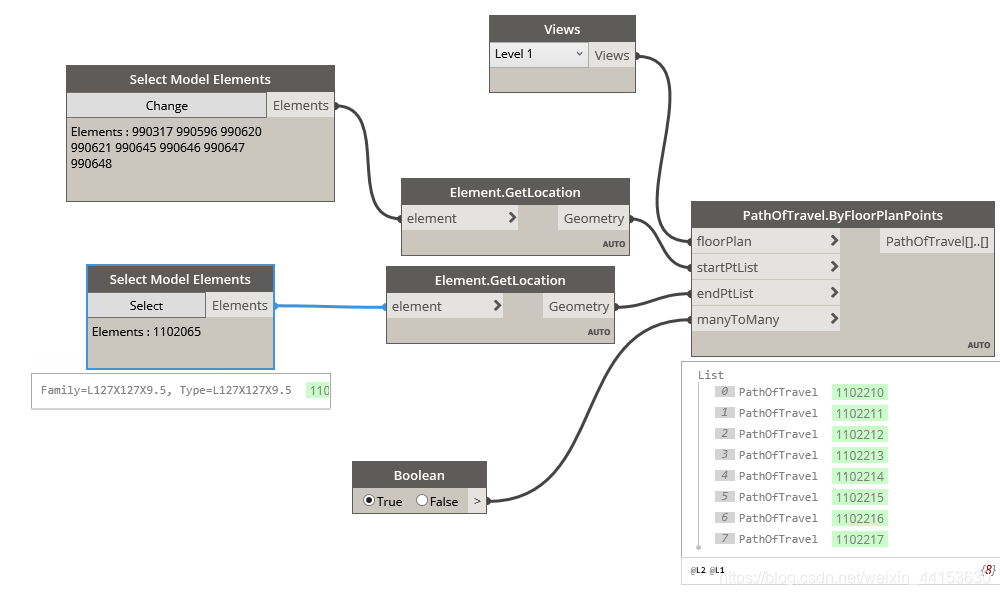

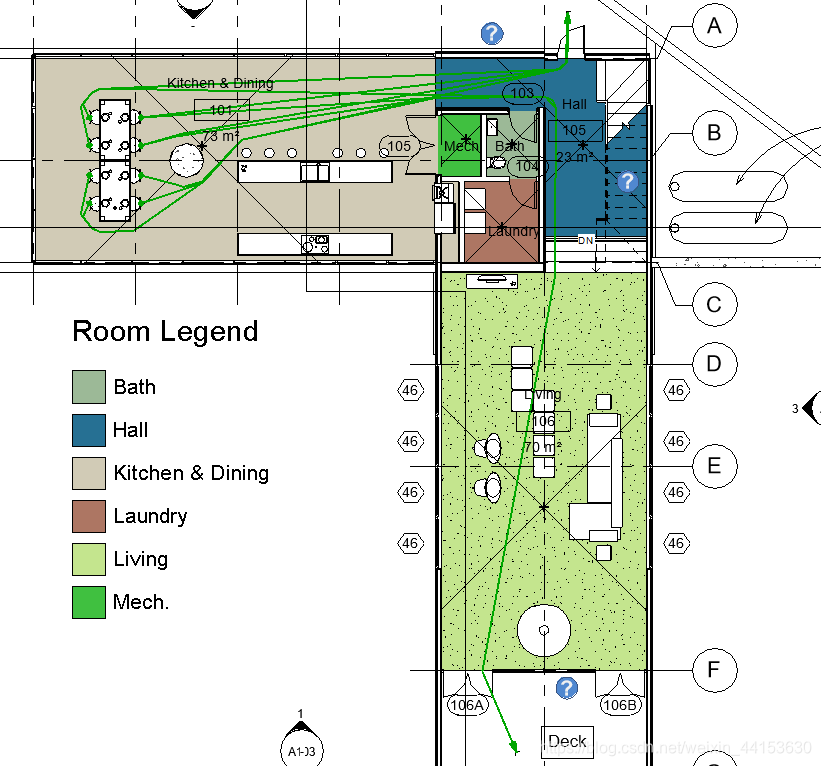

多对一：八个位置到一个出口

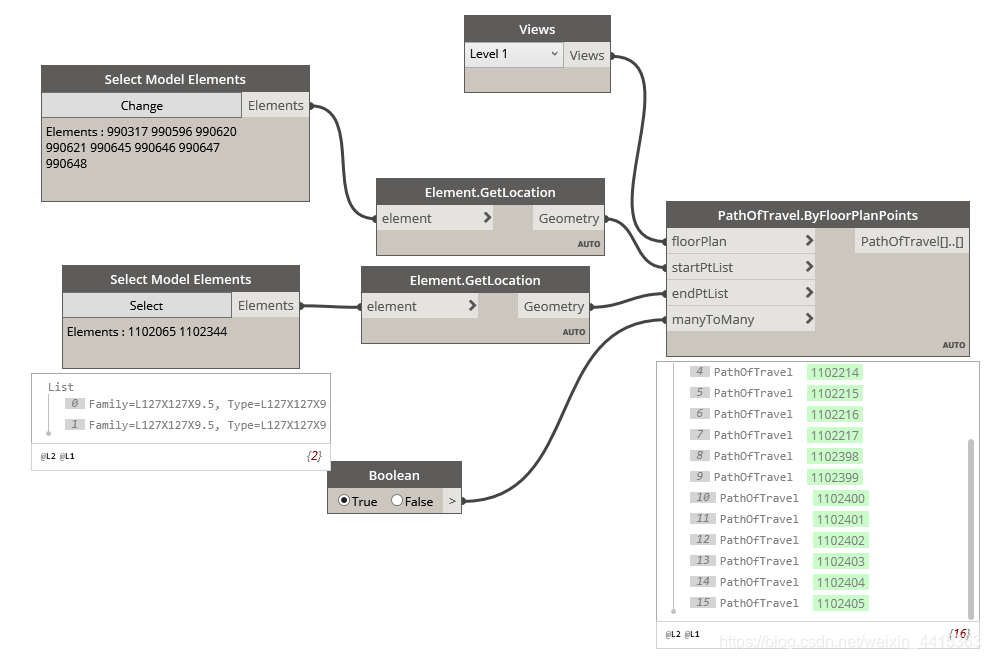

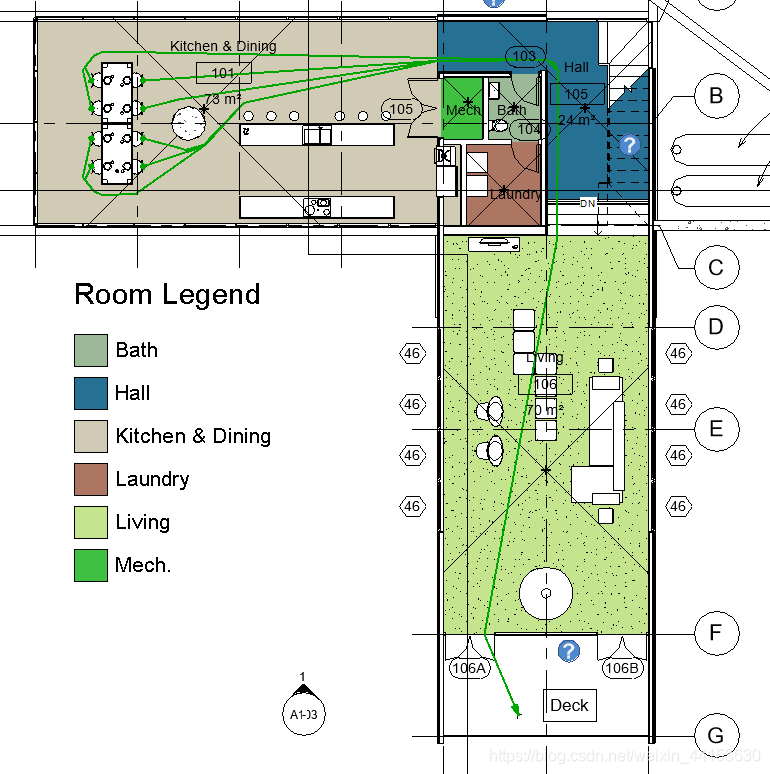

多对多：八个位置到两个出口

总结

有了这个节点之后，可以生成任意两个节点之间的距离，就可以根据距离的长短不同，来做一些不同的应用。不仅限于防火距离，也可以用于商场或者办公楼的路径规划等等，可以有无限多的应用。
