OFDM数学原理及推导

最新推荐文章于 2024-04-06 21:08:56 发布
最新推荐文章于 2024-04-06 21:08:56 发布
阅读量4.2k 收藏 23
点赞数 7
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44153656/article/details/105424750
版权

以下推导不清楚的可以参考北邮通信原理教材

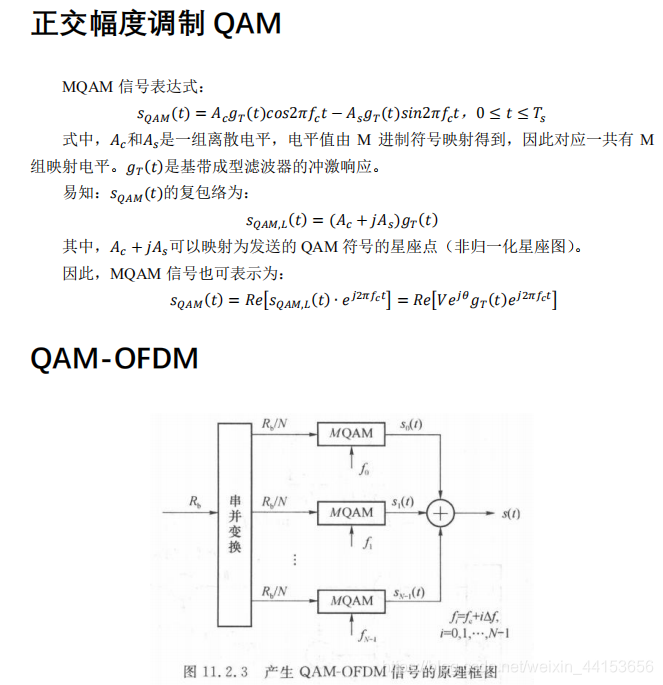

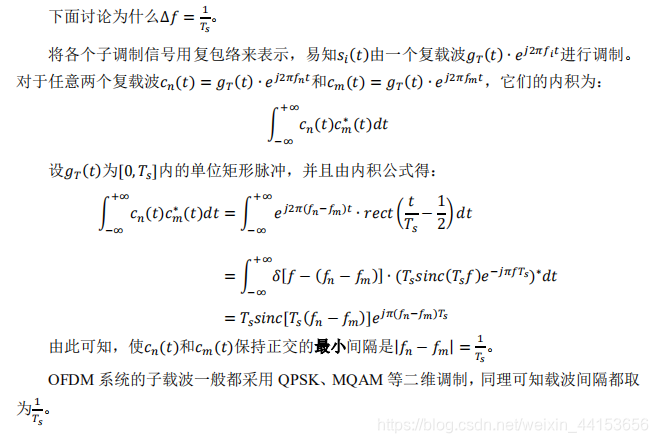

在这里插入图片描述

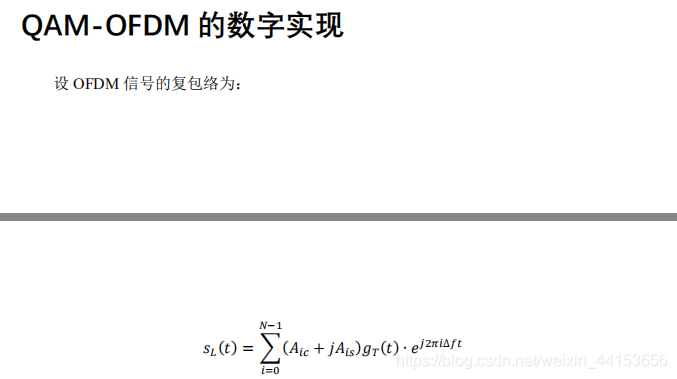

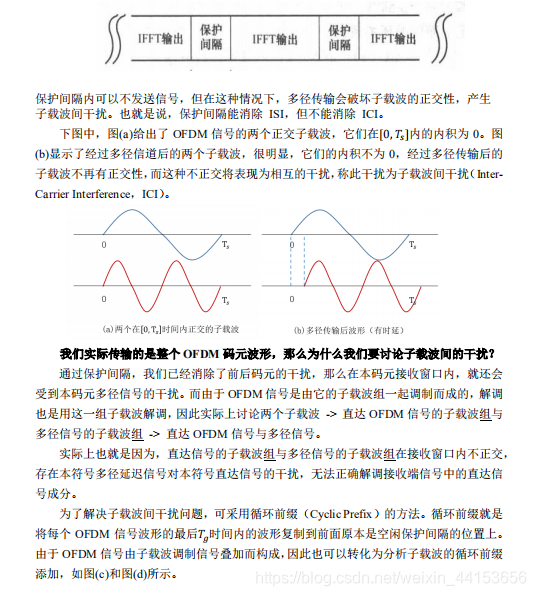

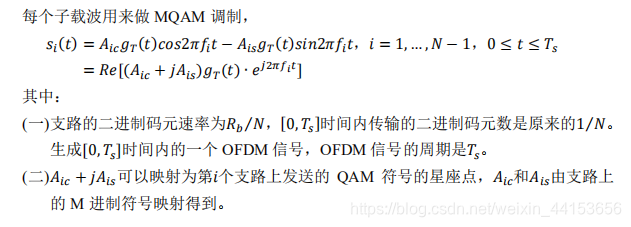

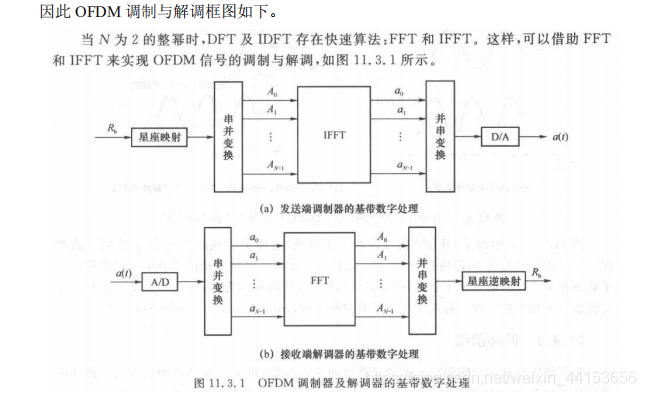

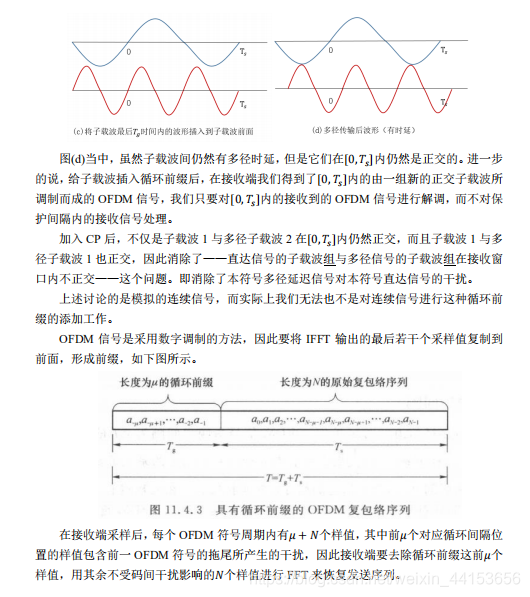

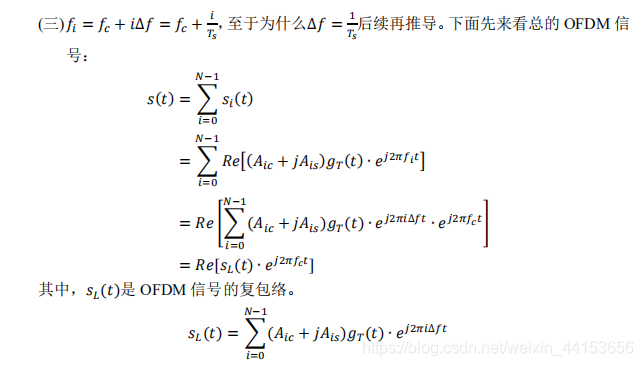

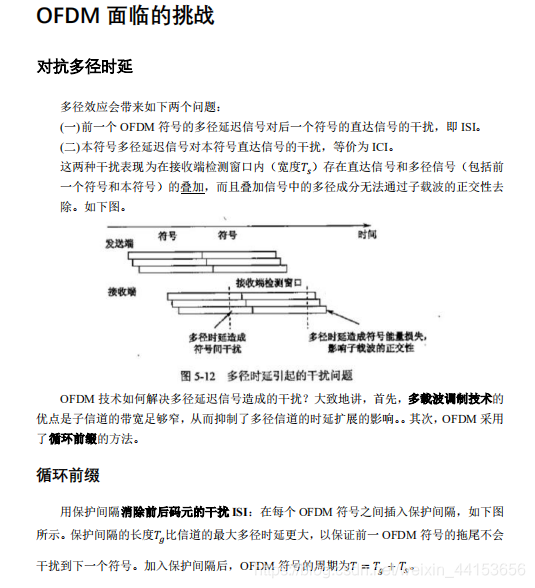

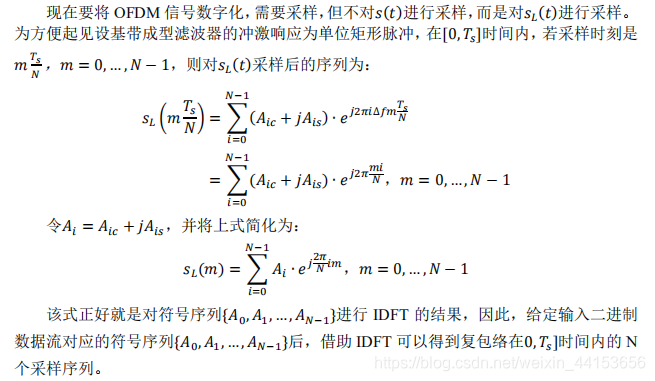

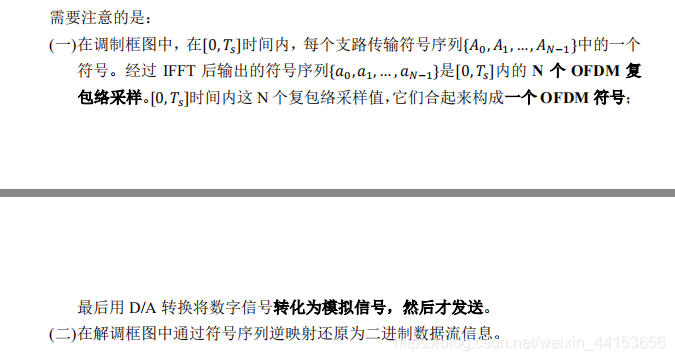

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
