【CMS】什么是CMS?Camera Monitor System

通过摄像机与监视器组成的系统,在规定视野内看清车辆后方、侧方或前方视野的间接
视野装置,以下简称CMS。
这就要求CMS系统供应商具备摄像头、显示器系统完整的设计能力,尤其是CMS摄像头的镜头设计、芯片选型、ISP/DSP系统设计测试能力,如芯片选型满足AEC-Q100,安全设计标准参照ISO26262,生产体系满足IATF16949等等,要求团队有CMS系统高可靠、长寿命的经验积累与开发设计、工程化、安装测试能力。
在这里插入图片描述

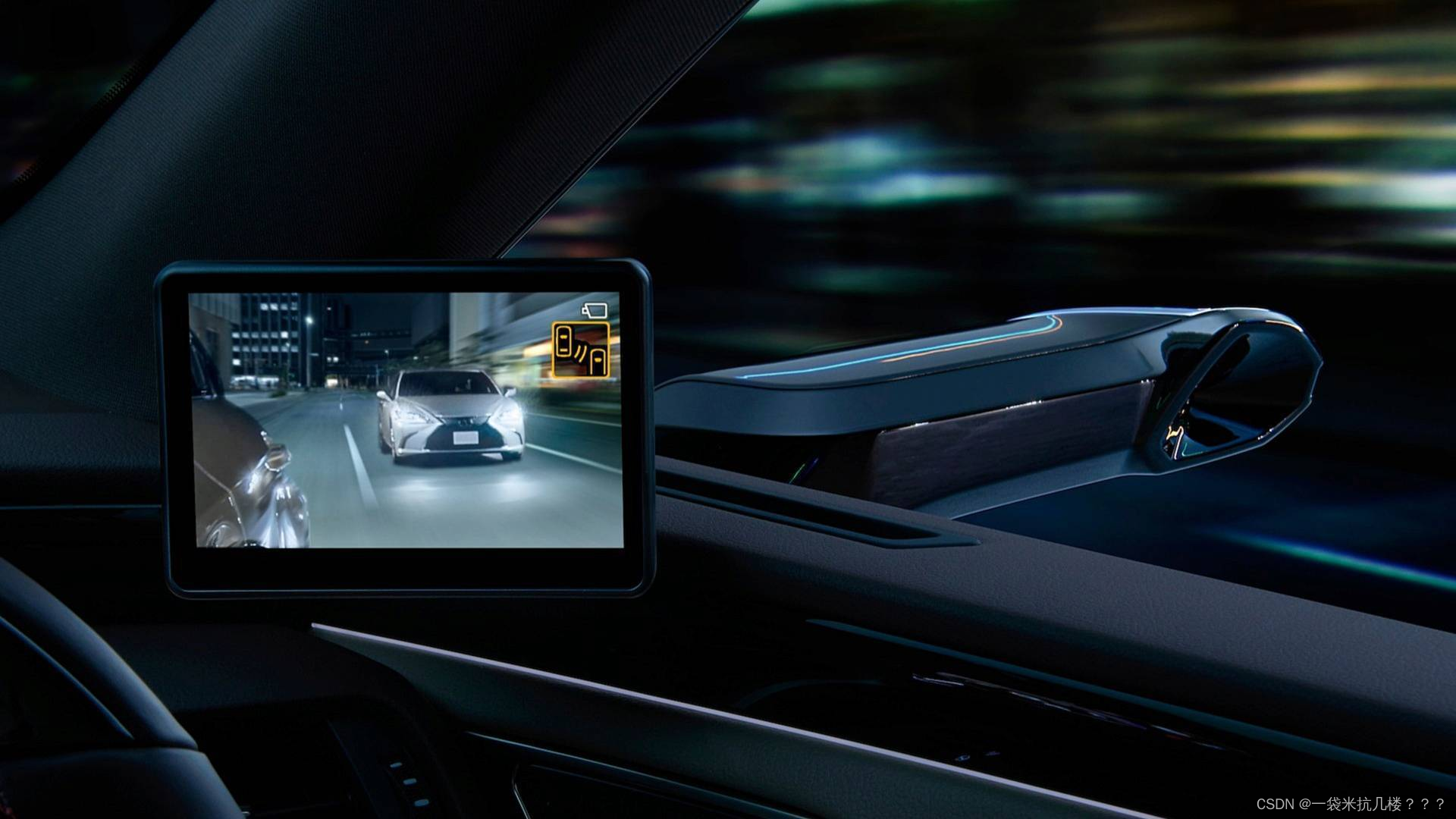

简单说就是一个电子后视镜,代替了以往的玻璃镜。
在这里插入图片描述
CMS优点与应用

电子后视镜被业内成为“真正具备思考能力的后视镜”,体积小、可伸缩、风阻小,更具有科技感,同时可以让驾驶员避免行驶过程中大幅度改变视角,就能获知周边路况。与传统光学后视镜对比,CMS具体显著的优势:

  1. 整车减重、降阻降噪:

传统后视镜中,乘用车单侧1-2公斤左右,商用车单侧5-10公斤左右,支撑如此大的重量必定会增加门的钢板厚度、整车重量。据德国某企业测试数据,采用CMS后重卡整车减重60-80公斤,取消外后视镜可以节油2%-3%。以奔驰Actros为例,Actros通过CMS将整车油耗降低3%。

此外,CMS外置设备仅有摄像头,其体积最多只有传统后视镜的1/3,整体设计更符合空气动力学原理,可以减少90%的风阻,进一步降低风噪。以奥迪e-tron为例,电子外后视镜的设计使车辆的风阻系数降低到0.27,比传统设计的车辆降低0.1个百分点,提升续航里程。

  1. 视觉盲区痛点:

传统后视镜的有效可视面积是固定的,由于驾驶者身高、坐姿、眼点观察不同,观察的可视范围也不同,更不可能在复杂的路段调整可视范围。CMS通过不同的传感器不同角度的摄像头,对车身四周进行多角度实时拍摄,显示车辆情况、视线盲区及车尾行人,视角更灵活,可视范围是传统后视镜的3倍左右,可以减少盲点约10%(宽视场约50%)。

  1. 特殊环境:

一般来讲,CMS车外摄像头会采用物理遮挡和电动加热的方式结合,做好镜头防水防雪功能,剩下的都是由后期算法和车内显示屏完成,这样就极大提高了在雨雪天气、眩光、光线不足或夜间行驶等环境下的能见度。此外,随着技术的革新,主动防炫目、夜视功能等更高级的功能都会被集成,车主在夜间的行车安全将更有保障。
一般会有defog除雾功能,强光抑制等功能。

  1. 智能体验:

L3+级别的智能驾驶系统,需要采集周边影像进行分析,甚至接入网络平台应用于交通调度与车辆安全管理,车外影像成为不可或缺的信息来源,车辆周边道路信息的重视程度必然提升到一定高度,CMS可以为其提供底层的硬件支撑。虽然CMS未必是智能驾驶的最终信息采集方案,但CMS对摄像机高安全、高品质的要求会提升相关配套产业整体研发、应用技术提升。同时,CMS也会在人机交互、行车过程上有更舒适的体验。

在这里插入图片描述
