交流桩CP信号充电流程

cp信号：cp信号全称为控制引导功能信号 control pilot function，该信号主要用于监控电动汽车和电动汽车供电设备之间(充电桩)交互的功能。其实就是汽车和充电桩之间的握手信号，一种使用PWM调制和幅值交变的通讯方式。

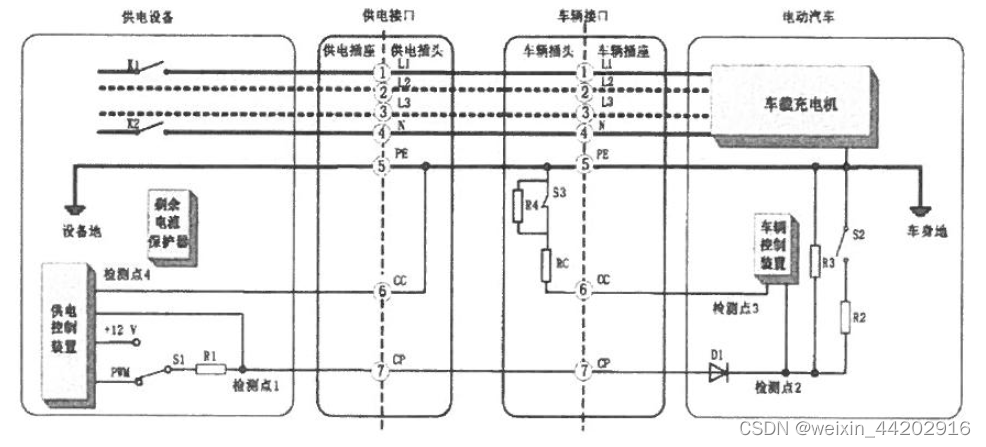

cp信号检测电路：

cp信号的变化是通过充电桩内部s1和车端s2开关的闭合来实现的
12v-9v:充电枪连接S1闭合
9v-6v:车端S2闭合

充电流程cp信号幅值变化：
1、充电枪接入汽车前，CP信号为12V高电平；
2、充电枪接入汽车后由于车载充电机中分压电阻的存在，CP信号会跳变为9V；
3、充电桩MCU检测到CP信号跳变为9V后，切换高电平输出为PWM输出；
4、PWM占空比表示充电桩最大输出电流；
5、汽车确认充电信号，将切换车载充电机中分压电阻，使其信号跳变为6V；
6、充电桩MCU检测到CP信号跳变为6V后，主继电器合闸，开始为汽车充电；
7、充电过程中实时检测PWM信号的幅值，当跳变为非6V后，要及时拉闸断电；

按照这个流程输出pwm车端配合闭合s2。

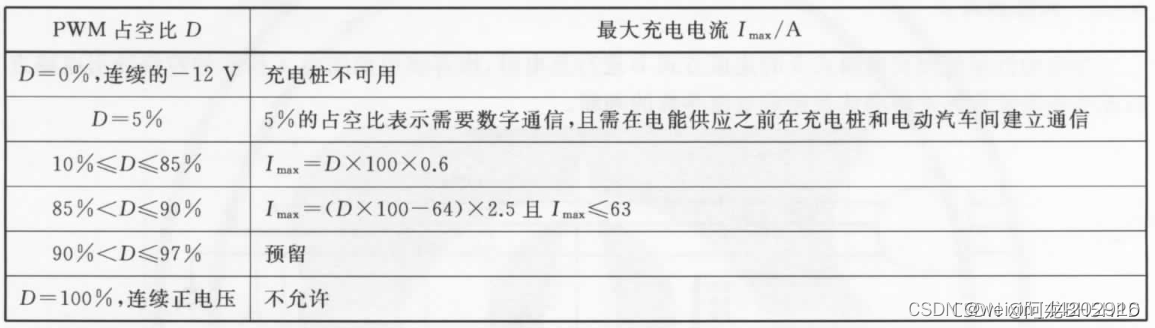

CP信号PWM范围定义：
