一、CE102和RE102

1、 CE102相关

(1)CE测试原理

在这里插入图片描述

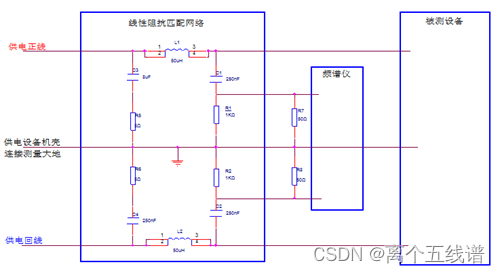

如图上图所示,CE102的测试是由三部分组成,线性阻抗匹配网络(LISN)、频谱仪和被测设备。
LISN的作用:1、为被测设备提供电源且滤除电源引入的噪声,2、采样被测设备的输出噪声,输入频谱仪。以测量供电正线上的CE102为例,电感L1、电容C3和电阻R5构成的滤波电路为滤除供电电源可能引入的测量频段范围内的噪声,电容C1、电阻R1和频谱仪的输入50Ω阻抗构成的采样电路为采样干扰电流。R1和R7并联电阻约为50Ω,实际测量CE102的性质即为测量50Ω阻抗上的电压,或者指流过50Ω电阻上的干扰电流。供电回线上也是同理。

(2)差模干扰和共模干扰

在这里插入图片描述

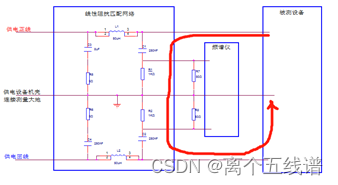

如上图所示为共模干扰示意图。共模干扰,相对于差模干扰,即供电正线和公共大地构成环路的干扰、供电回线和公共大地构成的干扰,虽然电路设计上供电正线和供电回线与公共大地都是电气隔离的,但是电路设计和结构(公共大地)之间的存在的等效电容为干扰提供回流路径。
在这里插入图片描述

如上图所示为差模干扰示意图。差模干扰,即供电正线与回线构成环路上的干扰。一般电源进入设备首要的就是经过开关电源模块,将输入电源转换为可直接使用的电压。开关电源的作用就是将输入的直流供电通过开关切换的方式变为波动的电流,再通过初级和次级线圈的比例关系降压到所需的电压。即开关电源是供电正线和供电回线上最直接的差模干扰源。

(3)开关电源的传导骚扰原理

在这里插入图片描述

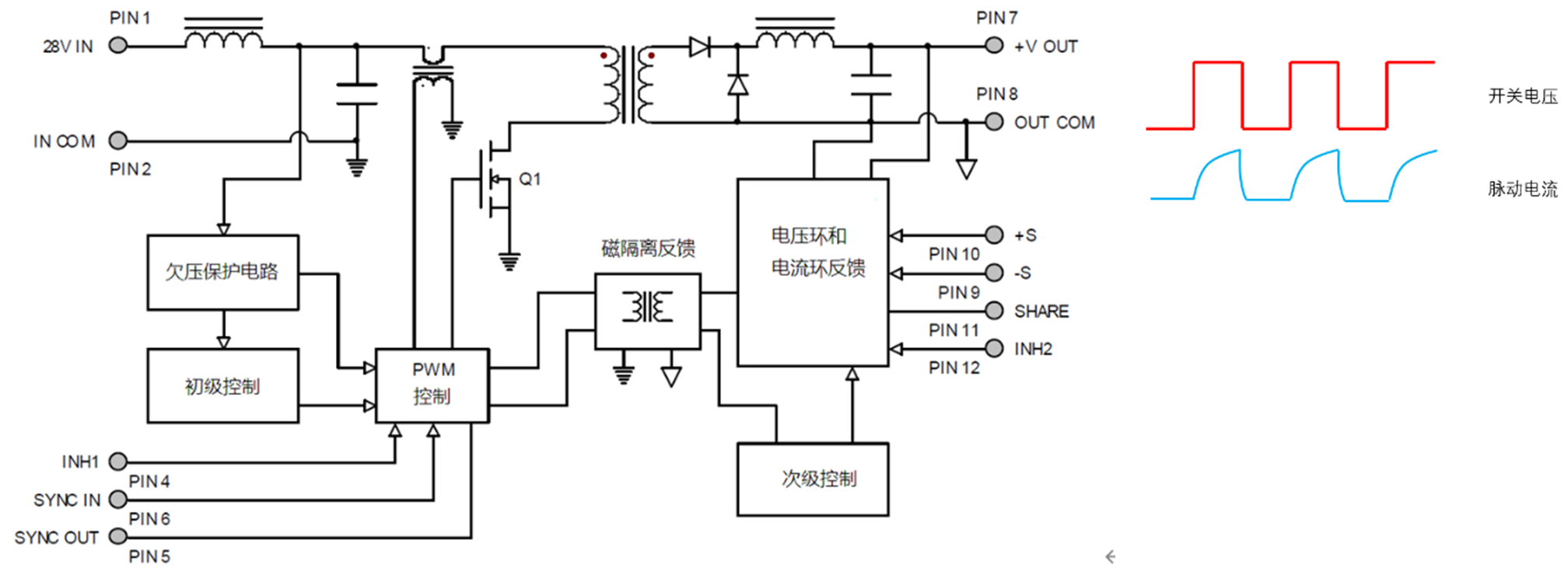

如上图所示为某开关电源内部示意图。某单机中开关电源的开关频率典型值为500KHz,在实际CE测量中,10KHz-1MHz频率范围内,干扰主要是以差模的形式存在;在1MHz-2MHz频率范围内,干扰的形式是差模和共模共存;在2MHz以上,干扰的形式主要是以共模为主。如图上图所示,当开关管开通时,流过输入电源线的电流逐渐上升,开关管关断时,电流突变为0,因此流过电源线上的电流为高频的类三角波脉动电流,含有丰富的高频谐波分量,随着频率的升高,该谐波分量的幅度越来越小,因此差模干扰随频率的升高而下降。
在这里插入图片描述

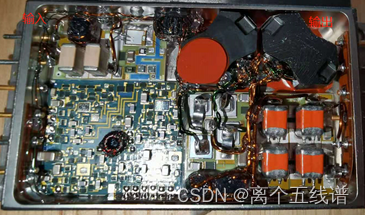

如上图所示为某单模块开关电源开帽图,电源模块内部结构图,电源输入线正线和输入回线在模块内部均有板上走线和漆包线,模块内部空间小,这些走线与结构间距离较近。
