一、问题

Xilinx UltraScale 系列FPGA，下载过程中出现报错不能下载的现象。在板卡上电时使用下载器能正常识别到芯片，JTAG模式下载进度条到99%显示错误，多次尝试均有问题。如下图为错误情况。
在这里插入图片描述

二、手册查找过程

1、芯片启动模式核对

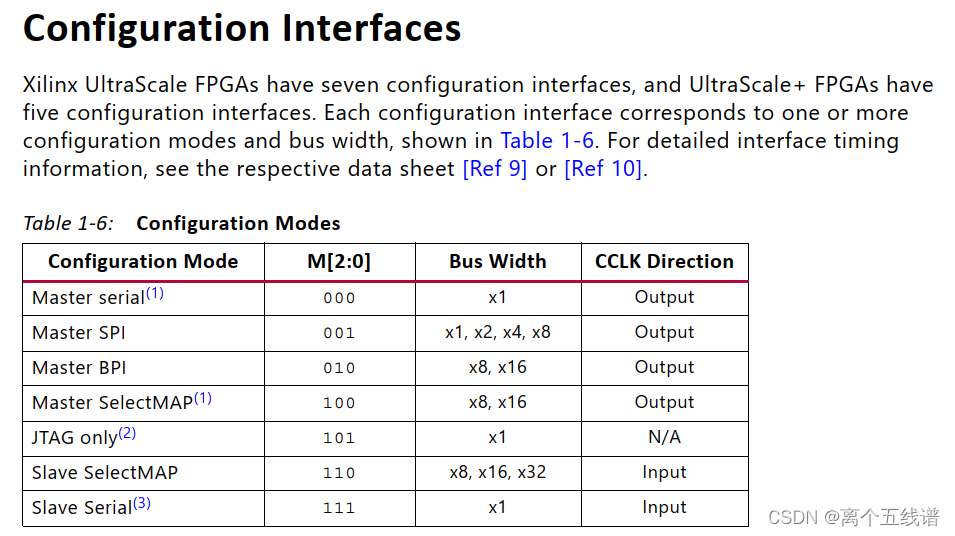

本次下载为使用JTAG模式，核对FPGA启动模式的配置时，发现选择模式有问题；参考手册UG570-P24；
在这里插入图片描述
将模式改为JTAG only后仍未解决问题。

2、下载排线及下载器

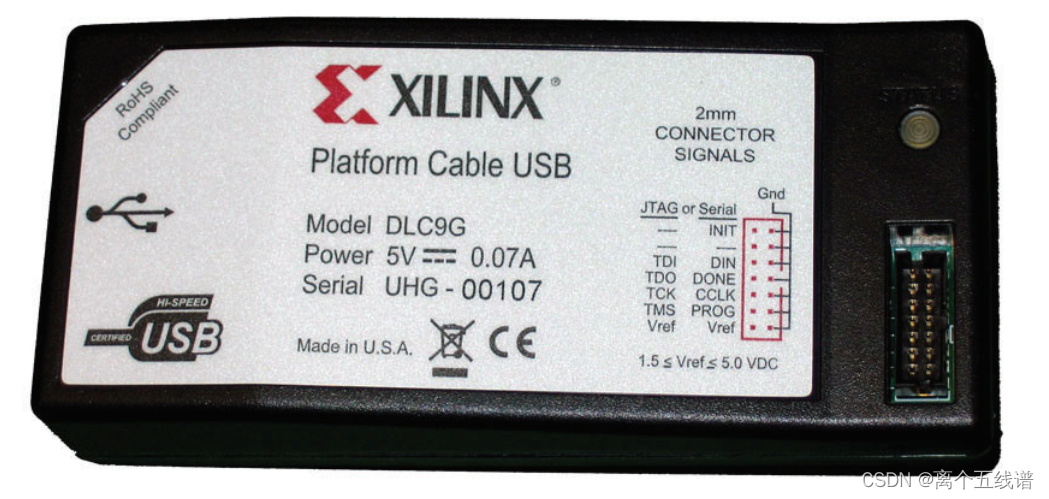

原使用下载器Platform Cable USB，更换为其它正常使用的Platform Cable USB，更换下载排线，仍未解决问题；
在这里插入图片描述

3、供电检查

对比手册UG892-P3和原理图，核对各路供电。测试供电纹波及下载时核电压；

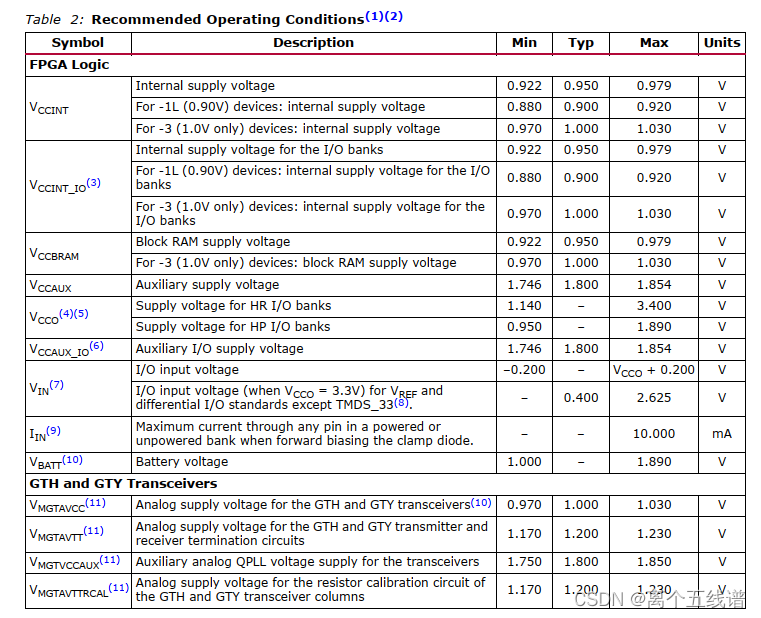

如下图所示为芯片供电，对比供电无影响。
在这里插入图片描述
下载进度条到99%时，出现报错，测试下载过程中核电压存在抖动；

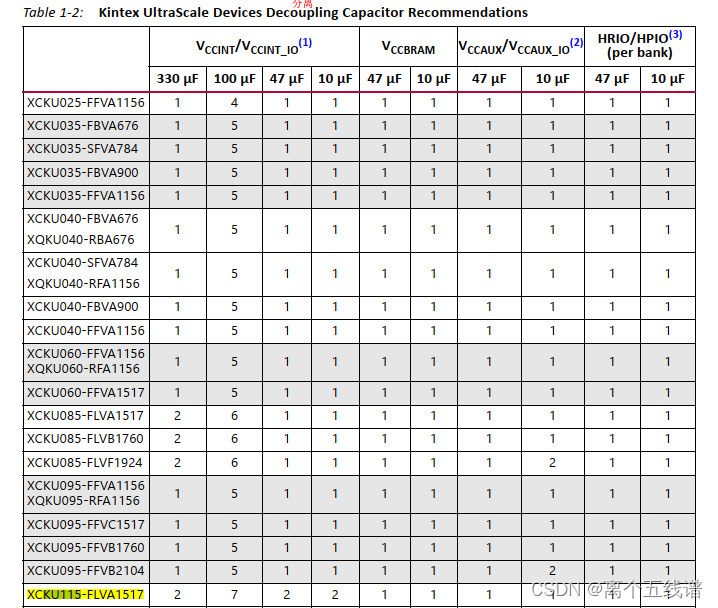

核对原理图，该电压设计电容与数据手册UG583-P12保持一致，将电容增加一倍，示波器下降沿912mV抓不到波形。仍未解决问题。如下所示为UG583上显示KU系列FPGA推荐电容。
在这里插入图片描述

4、原理图对比官网demo

BANK0外围电路设计与官网demo对比无差异。

5、换其它类型下载器

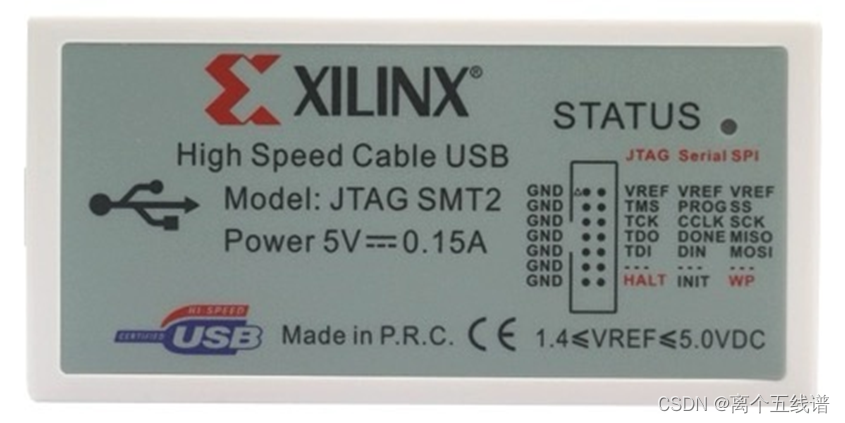

偶然情况下，使用High Speed Cable USB下载器成功下载，Xilinx官网无该类型下载器相关说明。
在这里插入图片描述
根据Platform Cable USB关键词查阅Xilinx官网，查到DS300-Platform Cable USB和DS-593-Platform Cable USB两个文档。

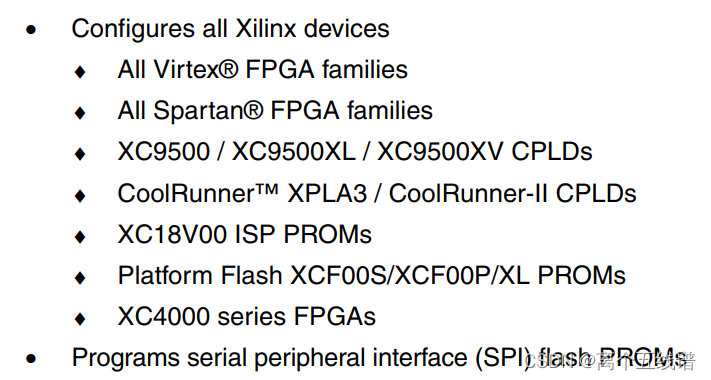

其中，DS300-Platform Cable USB中描述，该类型下载器并不支持UltraScale 系列FPGA的配置，至此发现问题出现的确切原因。下图所示为Platform Cable USB下载器支持的器件。
在这里插入图片描述
如下图所示为，Platform Cable USB II 下载器支持的器件。

实际Platform Cable USB II官网下载器与High Speed Cable USB下载器有何种对应关系，暂未可知。结论为Platform Cable USB下载器不支持UltraScale 系列FPGA的配置。
