LLC变换记（一）

本文主要是对DCDC变换整体的软硬件进行解析，基于目前在做的工作，为了养成良好的工作习惯，会不定期记录相关知识解析点

简介

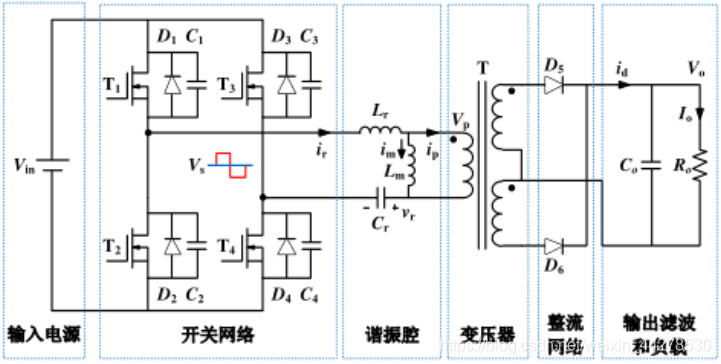

LLC谐振变换有半桥和全桥两种基本结构，但无论是哪种结构其基本原理和控制策略都是大同小异，这里用全桥拓扑结构进行分析
在这里插入图片描述
根据拓扑结构可以总结一下输入到输出的一个能量过程：首先高压直流电压经过全桥逆变变成高频的正负方波电压Vs，大小为±Vin（注意半桥电容分压会变成Vs=±Vin/2），频率与4个开关管的频率一样。随后高频电压施加到谐振腔上使得谐振元件产生谐振，谐振电流为ir，变压器原边电压Vp使得励磁电感Lm产生励磁电流im。根据上图方向可以有电流ip=ir-im。具有三相绕组的变压器原副边变比为n:1:1。原边电压Vp被输出电压钳位，可近似的认为为±nVin，也可以知道副边正负向绕组电流为nip。

在LLC变换中，为了实现软开关技术，LLC变换主要采用的是PFM脉冲频率调接策略，在闭环反馈调节增益时主要是根据目标值和采样值进行PWM频率的调整。驱动信号将上下桥臂互补导通（留有一定的死区时间），占空比为50%。采用PFM方式调制，根据开关频率随着负载的变化使得LLC谐振变换呈现出不同的特性。

首先来确定LLC谐振变换的一个重要参数，谐振频率fr。
在这里插入图片描述
在开关频率fs大于最小谐振频率的区间我们都可以实现ZVS
以fr为分界，可以将LLC变换实现ZVS区分成三个区域，即：fs<fr；fs>fr与fs=fr。这三种工作方式有很大的差异，需要结合仿真进行波形分析，网上很多地方都有进行详细介绍这里就不累赘多说。
