allegor技巧-RF射频线或不规则线的挖地处理

前言

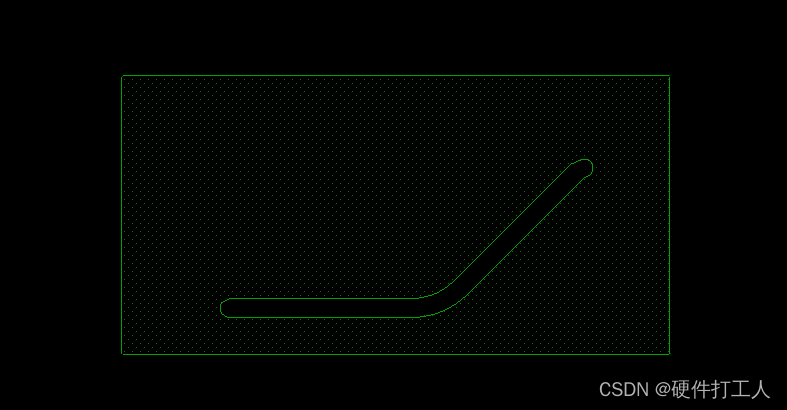

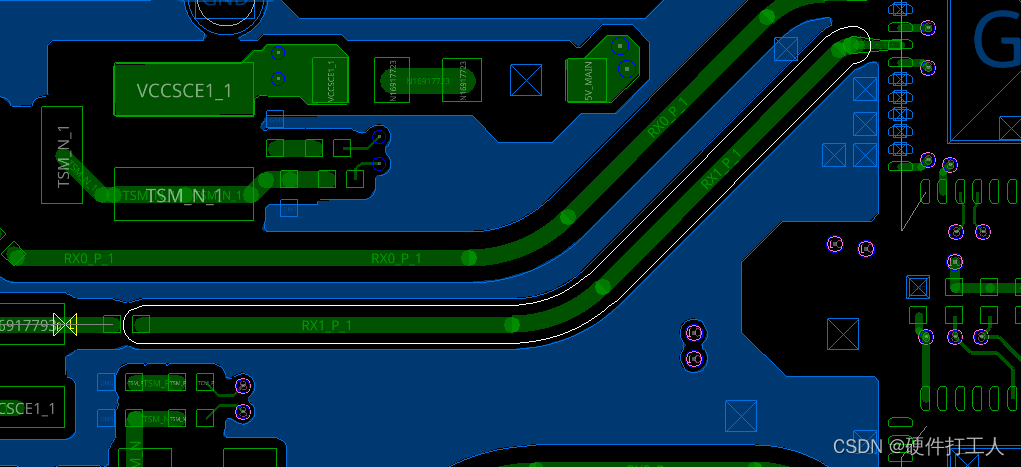

工作中遇到这样的情况：常常有线需要隔地参考。最常见的如射频线。但射频线都是弧度的手动挖地麻烦且不好看，图中射频线如何挖地达到图示效果。

操作

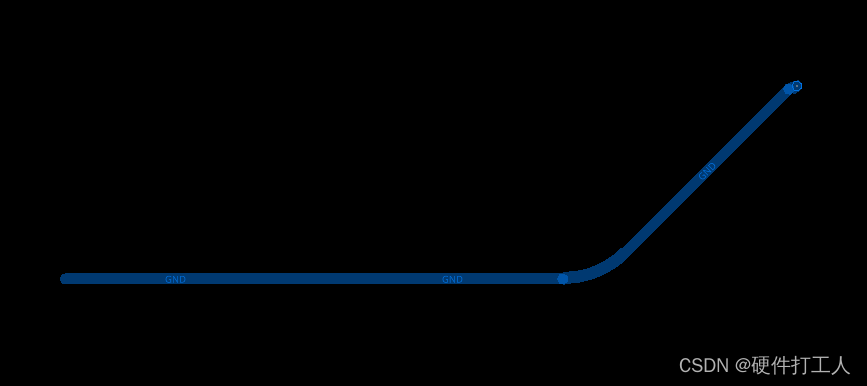

1.把需要挖地的射频线copy到板外，并给它附上一个网络。可以钻一个孔，放置在复制的走线上，目的就是让这个复制的线有网络。

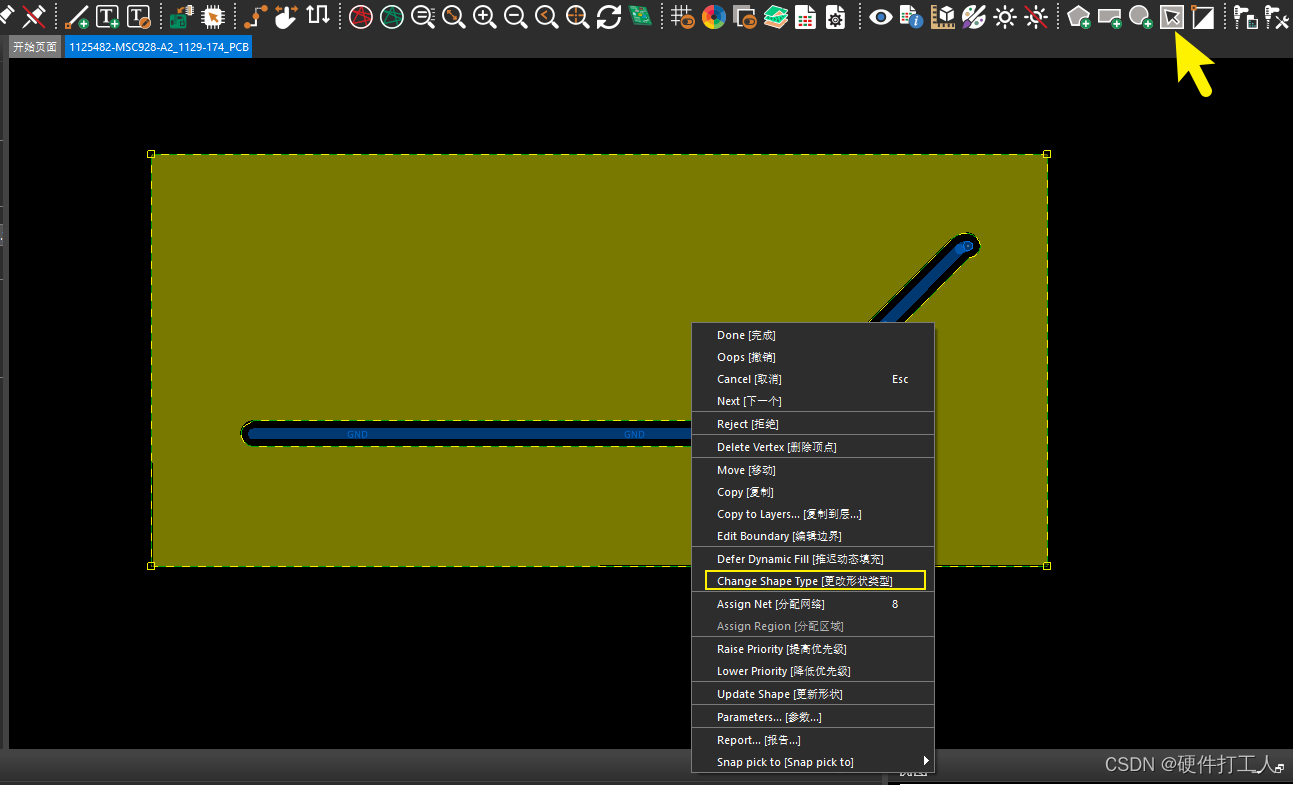

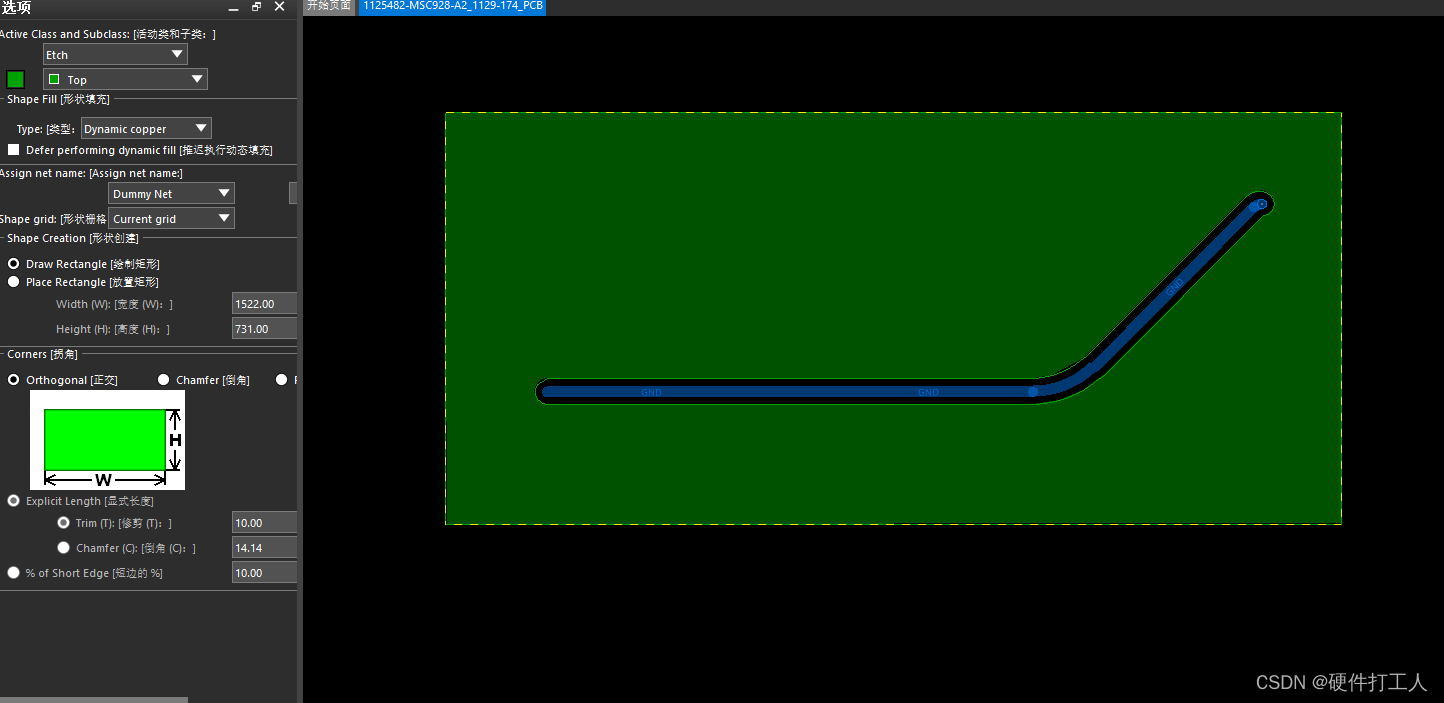

2.利用动态铜皮对复制出来的线进行铺铜，然后转化成动态铜皮



3.删除走线：注意走线需用先调delete再到如下界面删除，会连带删除勾选中的走线或者过孔（板内已经布好的走线或者过孔）。

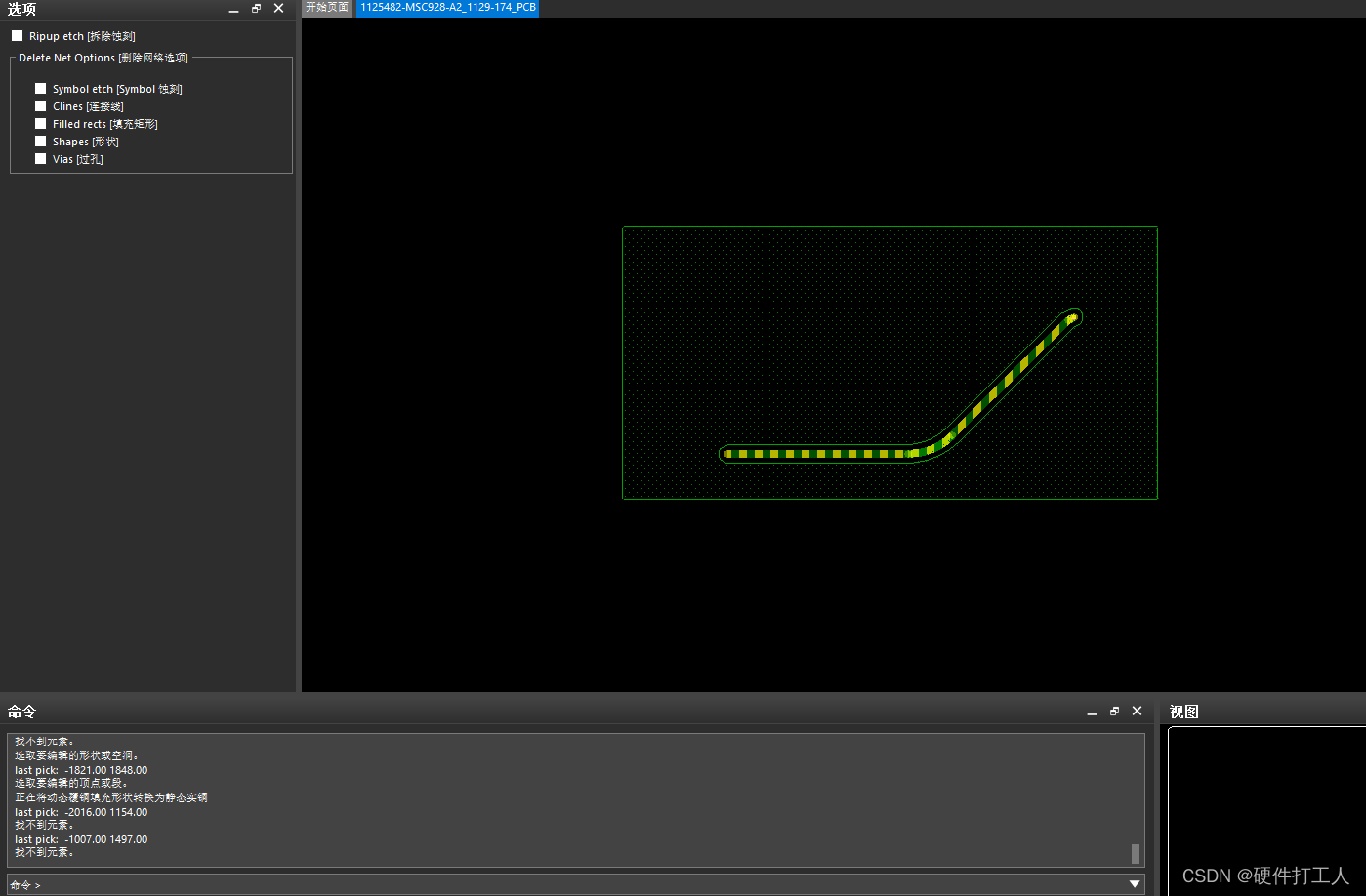

直接find中勾选走线+过孔，选中之后在delete即可

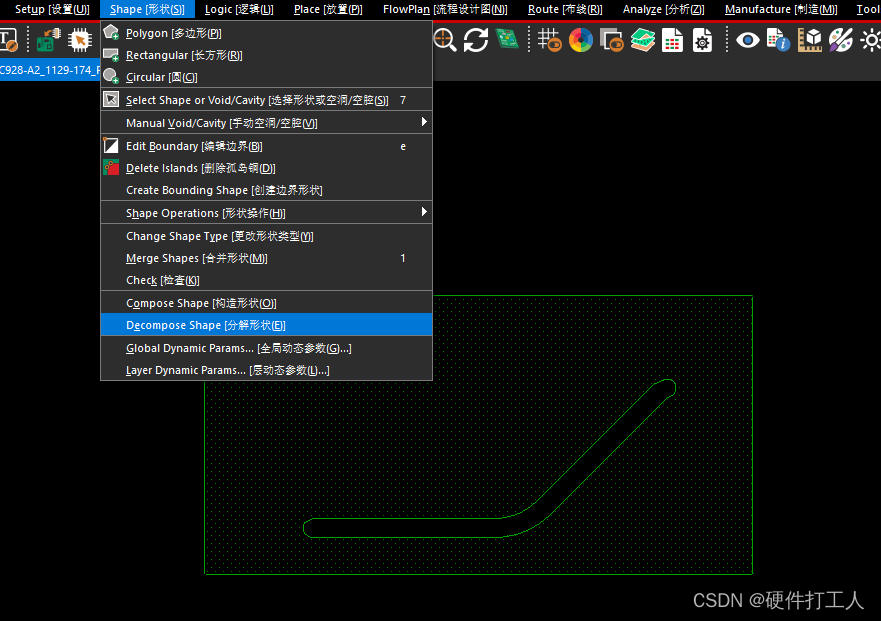

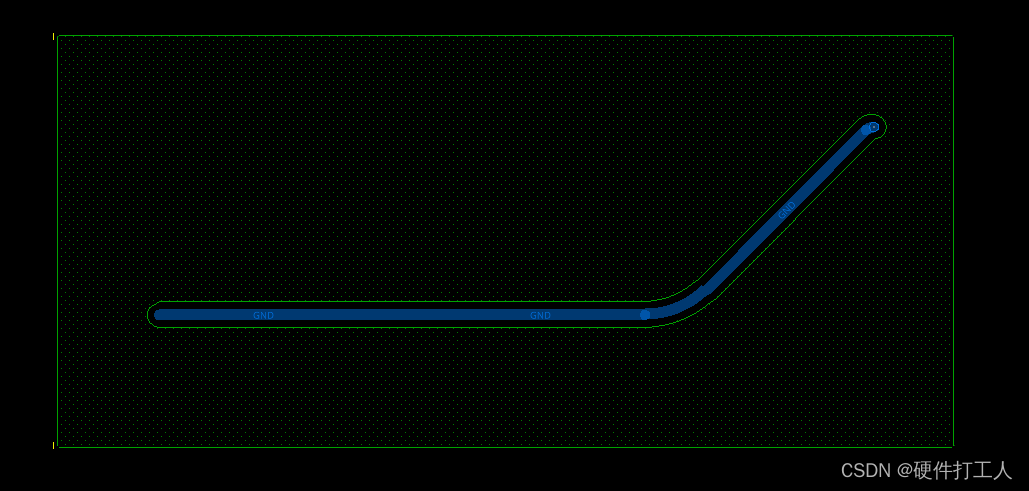

4.利用图像分解分解一下图像

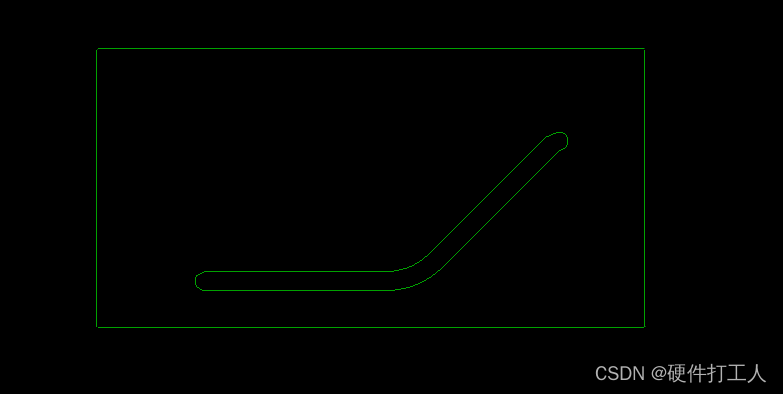

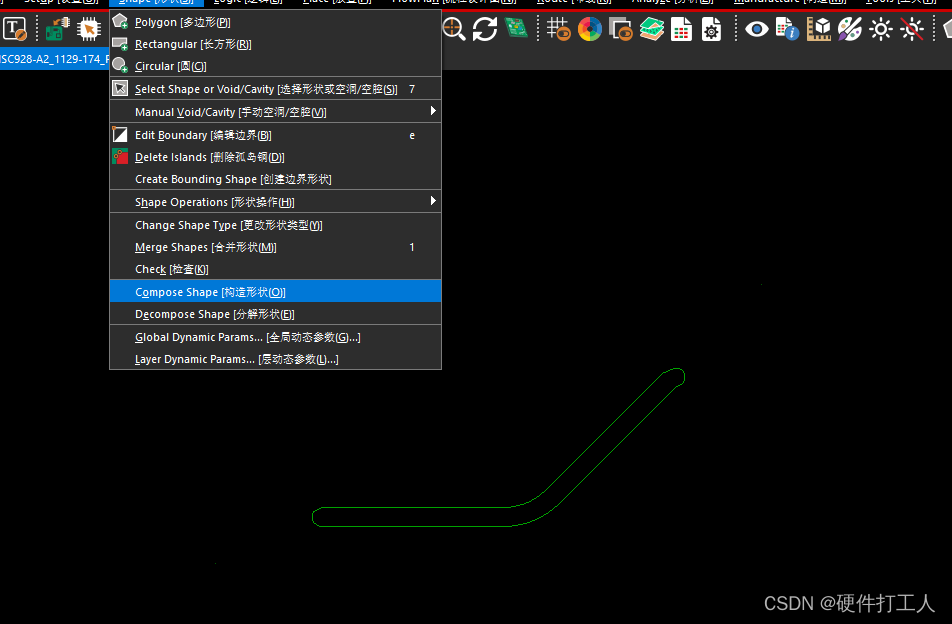

5.删除方框，然后再合并剩下的图形

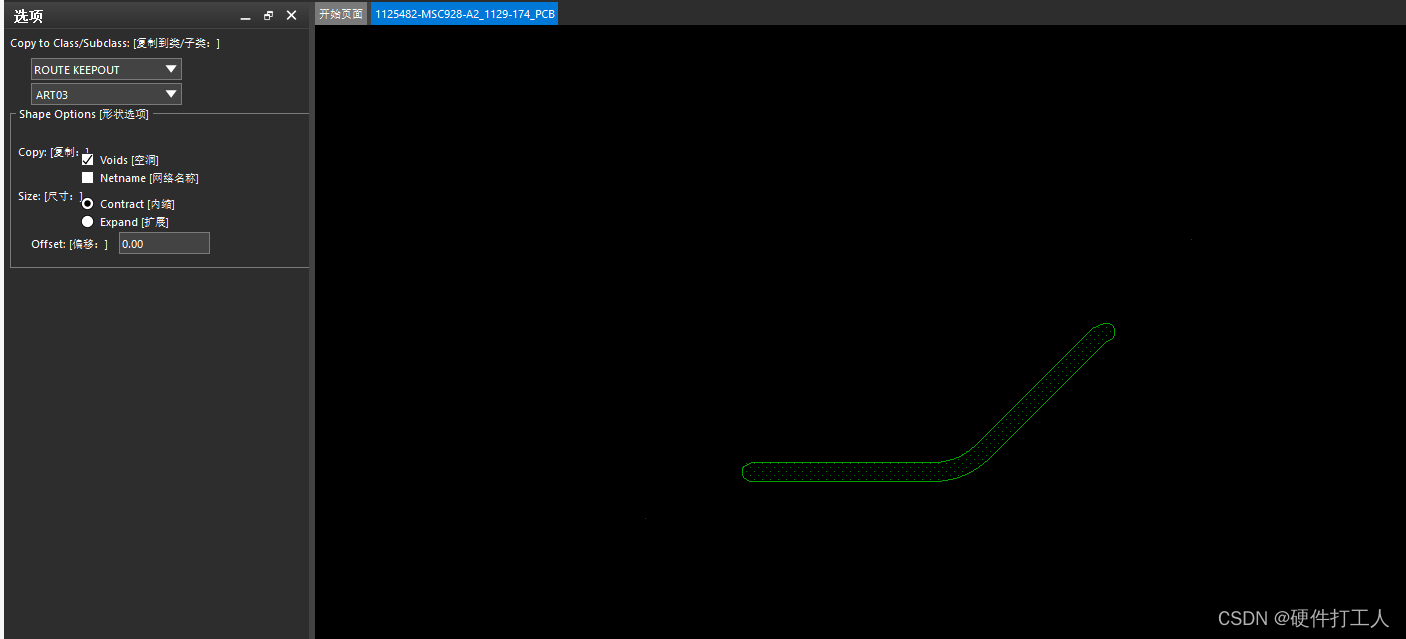

6.利用z-copy,copy到所需要的routekeepout层

然后再将route keepout层移动到所需挖空的铜皮的层

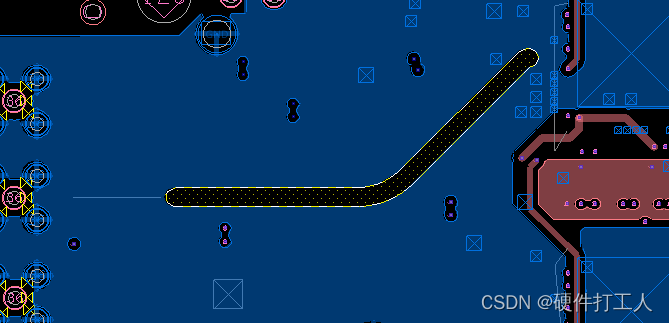

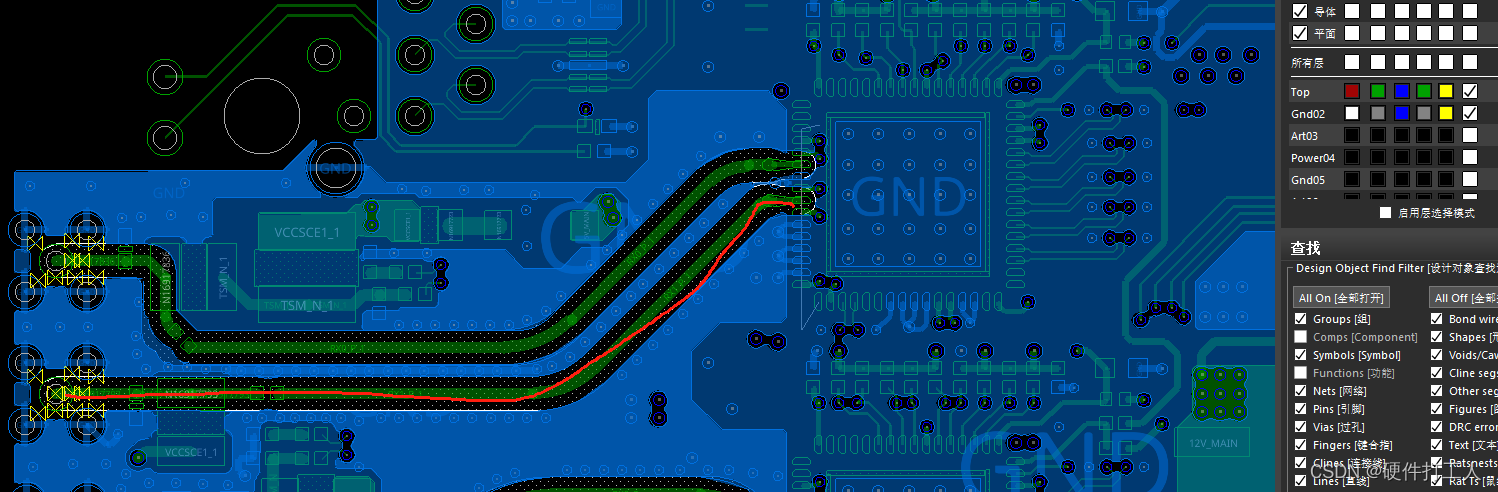

最终效果如图所示
