超分之SwinIR

• SwinIR: Image restoration using Swin Transformer
• SwinIR: 使用Swin Transformer 进行图像恢复
• Liang J, Cao J, Sun G, et al.
• Proceedings of the IEEE/CVF international conference on computer vision. 2021: 1833-1844.

摘要

• 首先，介绍了Image restoration的含义
  • 图像恢复是一个长期存在的low-level问题，旨在从低质量图像（例如，缩小的、有噪声的和压缩的图像）恢复高质量图像。
• 接着，指出目前SR技术的sota模型都是基于卷积神经网络，而很少使用Transformer（虽热Transformer在high-level任务上实现了sota）。
• 然后，提出了本文的sota模型
  • SwinIR—一种基于 Swin Transformer 的baseline模型
  • SwinIR由三部分组成：浅层特征提取、深层特征提取、高质量特征重建。

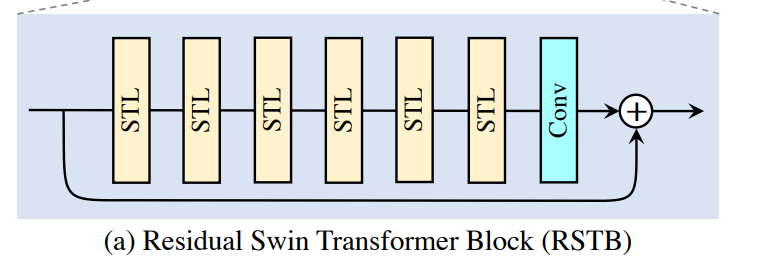

  • 其中，深层特征提取模块由多个residual Swin Transformer blocks (RSTB)构成，而每个RSTB都有多个Swin Transformer和残差连接。
• 最后，作者将SwinIR用于图像恢复的三个表征性问题的实验：

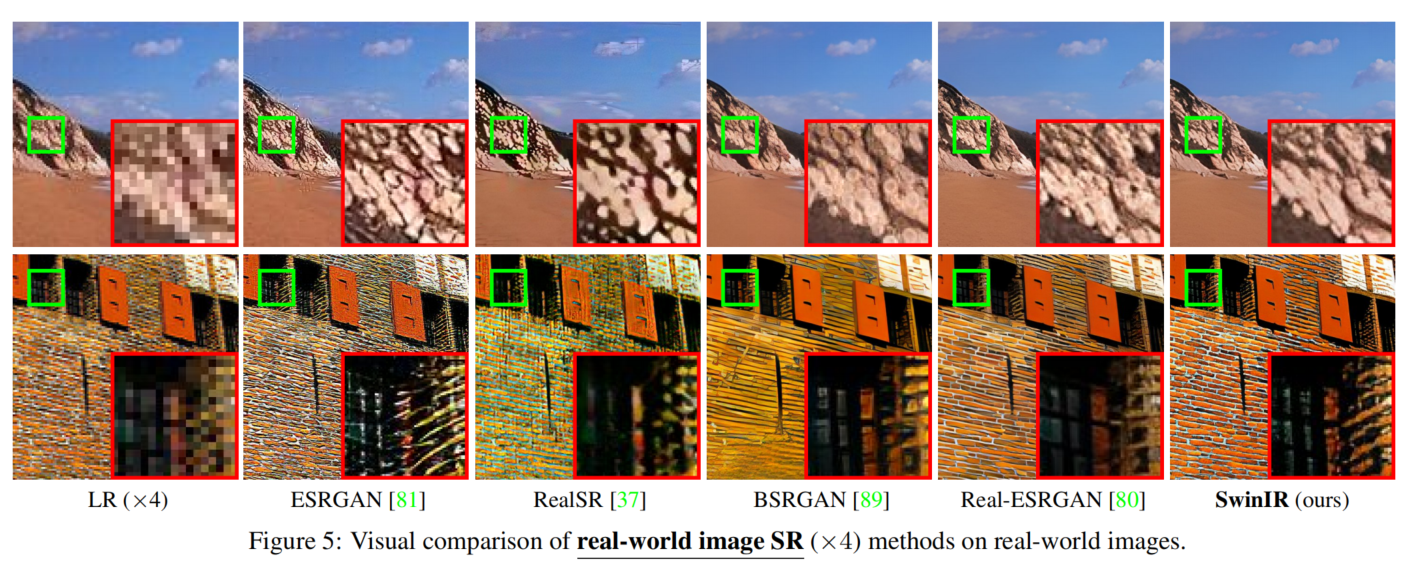

  • 图像超分辨率（包括经典、轻量级和真实世界图像超分辨率）

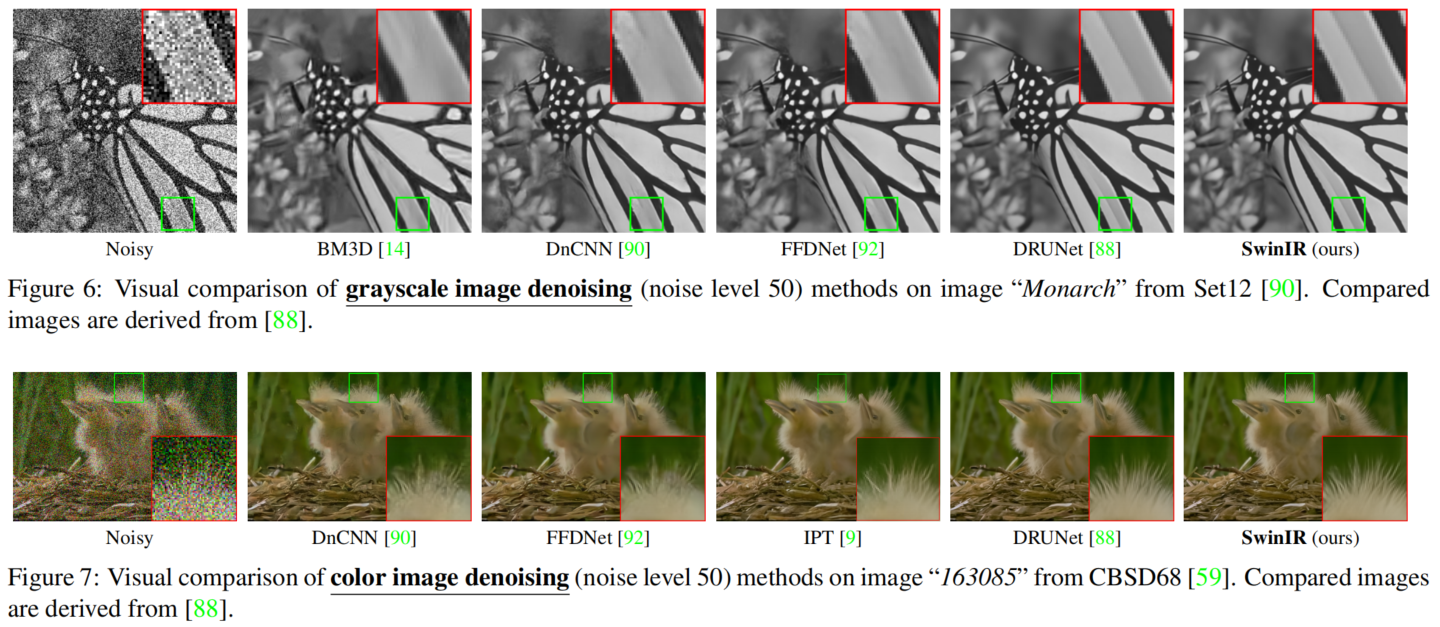

  • 图像去噪（包括灰度和彩色图像去噪）

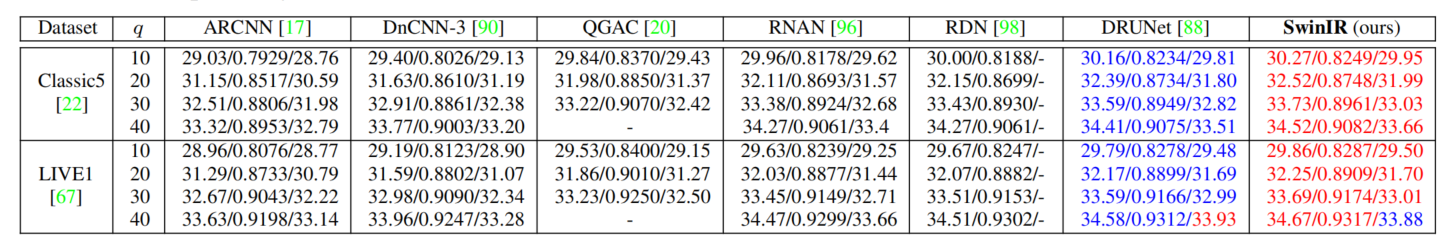

  • JPEG压缩伪影减少

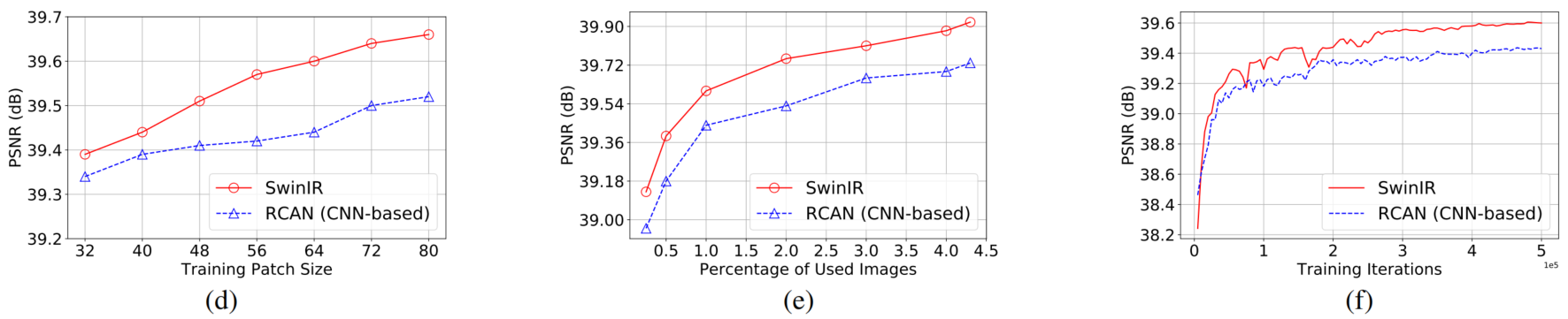

• 结论，SwinIR实现了SOTA，并行模型的参数总数大大减少。

1. 引言

• 首先，介绍了图像恢复技术的含义，以及CNN是此技术的主流框架；虽然CNN比传统技术性能更高，但是CNN作为backbone有两个基本问题。
  1. 图像和卷积核之间的交互是与内容无关的(content-independent)。使用相同的卷积核恢复不同的图像区域可能不是最好的选择。
  2. 在局部处理的原则下，卷积对于长距离依赖建模并不有效。
• 接着，针对CNN的问题，引出了Transformer的定义，虽然对于一些high-level任务（如分类、检测）有良好的性能，但是对于low-level任务（图像恢复）仍然会有一些问题
  • 用于图像恢复的ViT通常将输入图像划分为固定大小（例如 48×48）的块，并独立处理每个块。这种策略不可避免地会产生两个缺点:
  1. 边界像素不能利用块之外的相邻像素来进行图像恢复。
  2. 恢复的图像可能会在每个补丁周围引入边界伪影。（虽然这个问题可以通过补丁重叠（patch overlapping）来缓解，但它会带来额外的计算负担。）
• 然后，指出最近的Swin Transformer有很大的前景，因为它集成了CNN和Transformer的优由势。
  1. 由于局部注意力机制，它具有CNN处理大尺寸图像的优势。
  2. 可以通过移位窗口方案对远距离依赖建模，它具有Transformer的优势。
• 最后，提出了本文的SwinIR模型，以及说明了本模型的优势，实现了SOTA
  • SwinIR：一种基于Swin Transformer 的图像恢复模型
  • SwinIR由三部分组成：浅层特征提取、深层特征提取、高质量特征重建模块。
  • 浅层特征提取模块：
    • 使用卷积层提取浅层特征，提取的浅层特征也直接传输到重建模块以保留低频信息。
  • 深层特征提取模块：

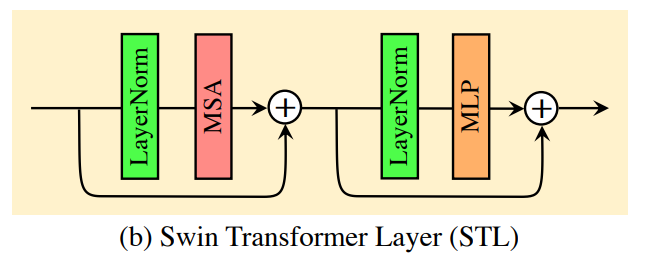

    • 主要由多个residual Swin Transformer blocks (RSTB)构成，每个RSTB利用多个Swin Transformer层进行局部注意力和跨窗口交互。

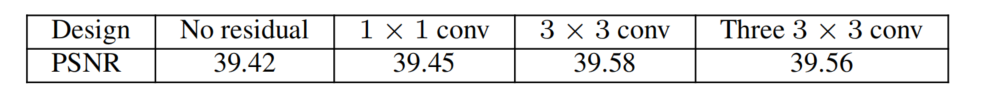

    • 此外在块的末尾添加了一个卷积层，来进行特征增强，并使用残差连接来为特征融合提供捷径（shortcut）。
  • 高质量特征重建模块：
    • 在重建模块中融合浅层和深层特征，以实现高质量的图像重建。
  • 相对于CNN的IR技术，SwinIR有几个优点：
    1. 图像内容和注意力权重之间基于内容的（content-based）交互。（可以理解为空间变换的卷积）
    2. 通过移位窗口机制实现长距离依赖建模。
    3. 能够使用更少的参数来获得更高的性能。

2. 相关工作

2.1 图像恢复（Image Restoration）

• 相较于传统的图像恢复技术（列举了几个），基于CNN的IR技术性能更好。
• CNN_IR经常从大规模配对数据集中学习低质量和高质量图像之间的映射。
• CNN_IR技术性都是通过使用更复杂的神经网络架构设计（残差块、密集块、其他）
• 还有一些利用了CNN框架内的注意力机制（通道注意力、非局部注意力、自适应patch aggregation）

2.2 视觉Transformer（Vision Transformer, ViT）

• 用于NLP的的Transformer在high-level的计算机视觉任务中很受欢迎（图像分类、目标检测、分割、人群计数）
• ViT通过探索不同区域之间的全局相互作用来学习关注重要的图像区域。
• ViT也被引入到low-level的IR任务中（IPT（依赖于大量参数）、VSR-Transformer（用自注意力机制在视频SR中实现更好的特征融合，但图像特征仍然从CNN中提取））
• 但是IPT和VSR-Transformer都是patch-wise的attention，所以不适用于IR技术。
• 此外，一项并行工作提出了一种基于Swin Transformer 的U形架构。

3. 方法论

3.1 网络结构

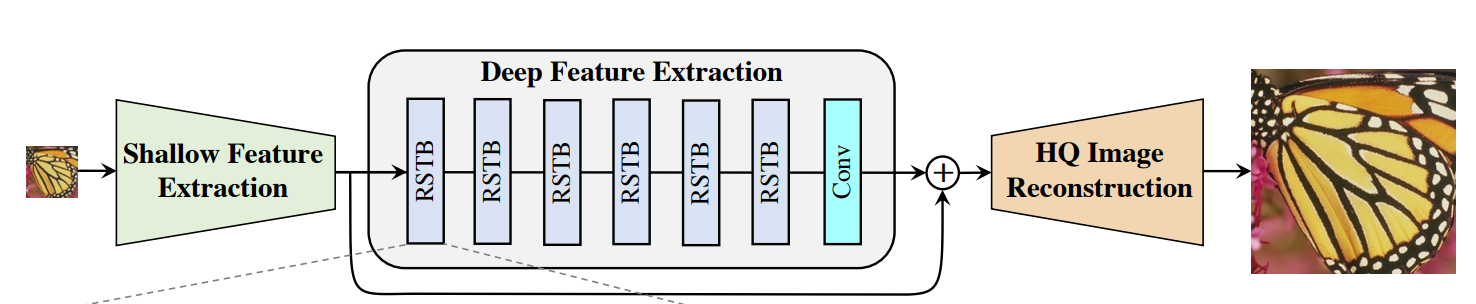

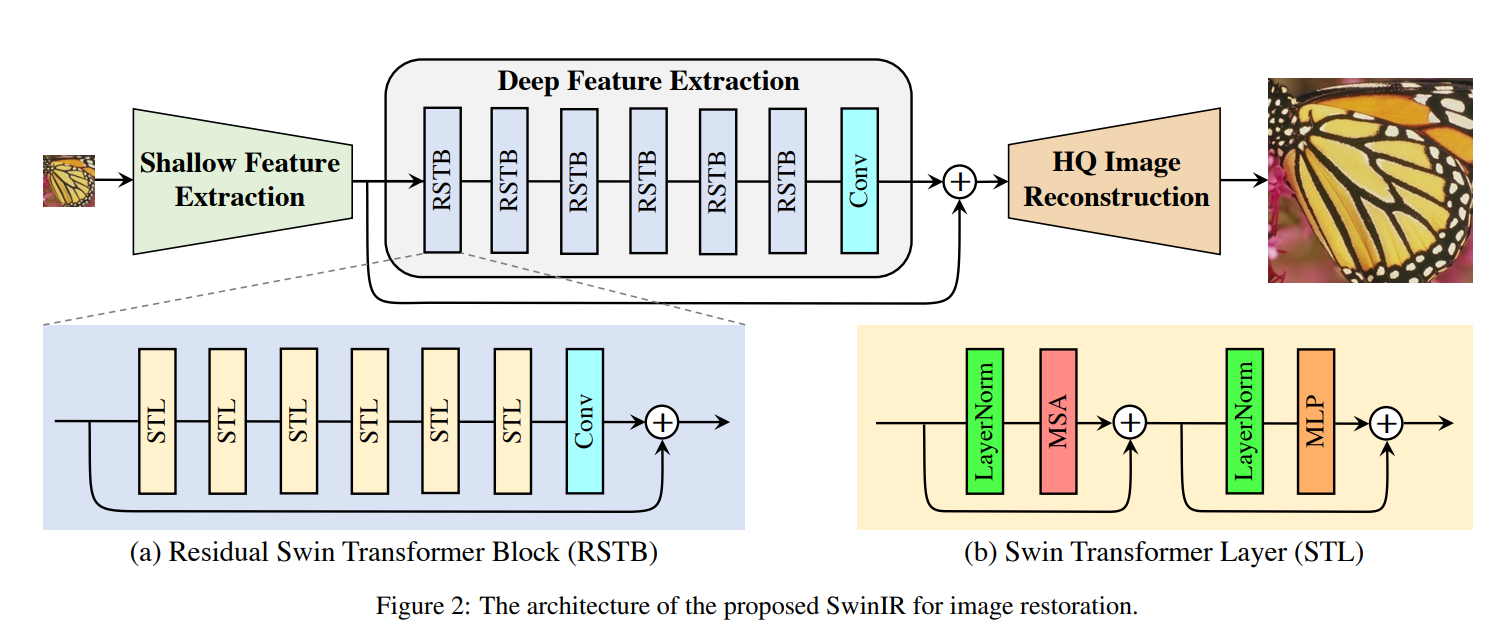

 如上图所示，SwinIR由3个模块构成：浅层特征提取、深层特征提取、高质量特征重建。（对于IR的三个表征性任务使用相同的特征提取模块，使用不同的重建模块）

• 浅层特征提取模块：
  $$F_0=H_{SF}(I_{LQ})(1)$$
  其中：

• $I_{LQ}\in R^{H\times W\times C_{in}}$：输入的低质量图像(low-quality)，

• $H_{SF}(\cdot )$：浅层特征提取函数，3×3的卷积层。

• $F_0\in R^{H\times W\times C}$：提取的浅层特征。

• 使用卷积层提取浅层特征的优势：

  • 卷积层很擅长早期的视觉处理，导致更稳定的优化和更好的结果，它还提供了一种将输入图像空间映射到更高维特征空间的简单方法。

• 深层特征提取模块：
  $$F_{DF}=H_{DF}(F_0)(2)$$
  其中：

• $F_{DF}\in R^{H\times W\times C}$：提取的深层特征。

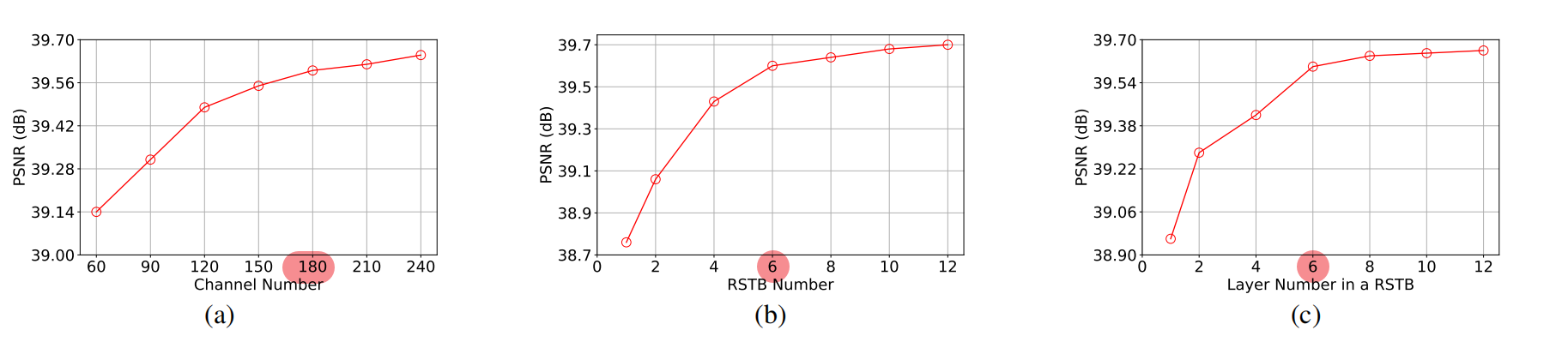

• $H_{DF}(\cdot )$：深层特征提取函数，包含K个residual Swin Transformer blocks(RSTB)和1个3×3的卷积层。
  具体地：
  $$\begin{array}{r}{F}_i=H_{RST{B}_i}(F_{i-1}),i=1,2,...,K,\\ F_{DF}=H_{CONV}(F_K)\end{array}(3)$$
  其中:

• $F_1,F_2,...,F_K$：中间层特征

• $H_{R}STB(\cdot )$：第i个RSTB

• $H_{CONV}(\cdot )$：最后一个卷积层。

• 在深层特征提取的最后使用卷积层的优势:

  • 可以将卷积运算的归纳偏差带入基于Transformer的网络中，为后期浅层和深层特征的聚合打下更好的基础。

• 图像重建模块：

• SR任务(需要上采样操作)：
  $$I_{RHQ}=H_{REC}(F_0+F_{DF})(4)$$
  其中：

  • $R_{RHQ}$：重建的高质量图像(high-quality)。
  • $F_0\in R^{H\times W\times C}$：提取的浅层特征。
  • $F_{DF}\in R^{H\times W\times C}$：提取的深层特征。
  • $H_{REC}$：重建模块函数， 这里使用亚像素卷积（sub-pixel convolution)
  • 这里：
    • 浅层特征主要包含低频信息，深层特征侧重于恢复丢失的高频信息，通过长跳跃连接，SwinIR可以将低频信息直接传输到重建模块，这可以帮助深度特征提取模块专注于高频信息并稳定训练。

• 图像去噪和JPEF压缩伪影减少任务(不需要上采样操作):
  $$I_{RHQ}=H_{SwinIR}(I_{LQ})+I_{LQ}(5)$$
  其中：
  - $H_{SwinIR}$：深层特征提取中SwinIR的函数。

• 损失函数：
  $$l=||I_{RHQ}-I_{HQ}|{|}_1(6)$$
  其中：

• $I_{RHQ}$：将低质量图像$I_{LQ}$作为SwinIR的输入得到的重建高质量图像。

• $I_{HQ}$：LQ图像对应的GT图像(ground-truth)。
  对于经典(classical)和轻量级(lightweight)图像SR:

• 损失函数仅使用公式(6)中的==L1损失==，来显示设计的SwinIR网络的有效性。
  对于真实世界(real-world)图像SR:

• 损失函数使用==像素损失+GAN损失+感知损失(pixel_loss+GAN_loss+perceptual_loss)==，来提高视觉质量。
  **对于图像去噪和JPEF压缩伪影减少任务：

• 损失函数使用==Charbonnier loss=
