 在安装了vivado的情况下，可以使用（Xilinx Software Debugger）xsdb烧录bit文件。输入下面的命令进入Xilinx Software Debugger。

连接

xsbd

然后输入connect

connect

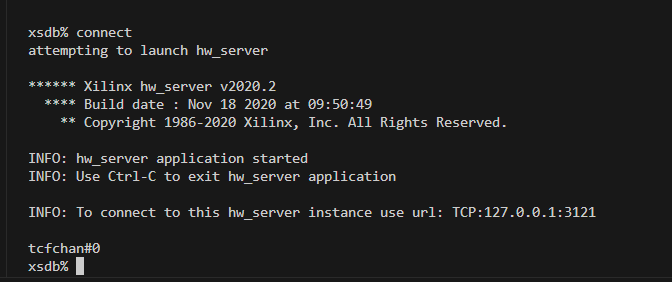

此时情形如下

选择板卡

选择target，也就是目标板卡，下图中我选择1，xcvu9p

ta

情形如下

选择要烧录的bit文件

-f的意思应该是，file,即选择要烧录的文件

fpga -f xx.bit

情形如下

退出

exit
