模块电路选型（3）----传感器模块

已于 2022-11-19 23:38:12 修改
阅读量5.3k 收藏 55
点赞数 6
分类专栏： 模块电路选型 文章标签： 硬件
于 2021-02-24 17:12:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44407238/article/details/114028497
版权

系列文章目录

1.电源模块
2.主控模块
3.传感器模块
4.通信模块
5.电机驱动模块
6.存储模块
7.人机交互模块

文章目录

前言

送给大学毕业后找不到奋斗方向的你（每周不定时更新）

【牛客网】构建从学习到职业的良性生态圈
中国计算机技术职业资格网
上海市工程系列计算机专业中级专业技术职务任职资格评审

文章目录

一、集成电路（数字量输出）

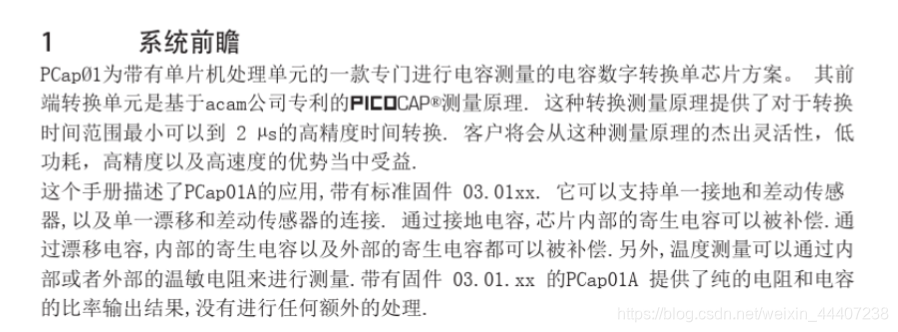

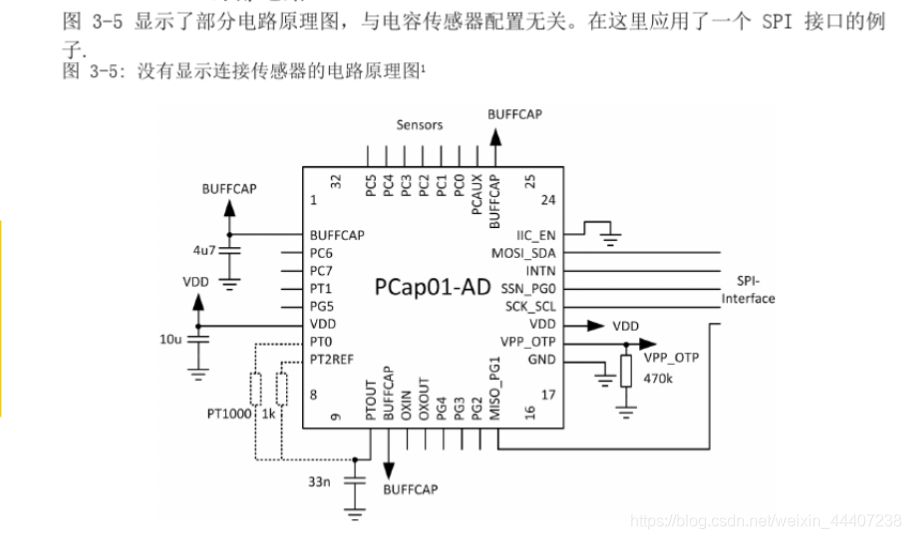

1.PCAP01芯片

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
电容检测模块原理图.zip
PCAP01_SPI_main编程代码.zip
汇总

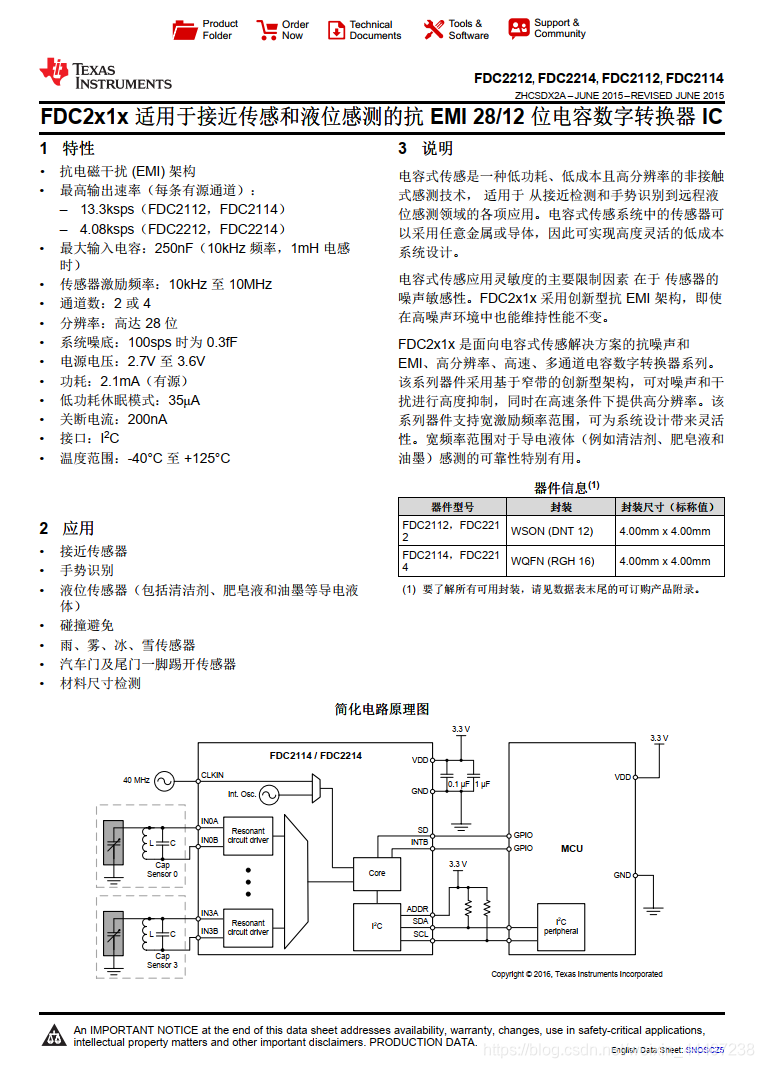

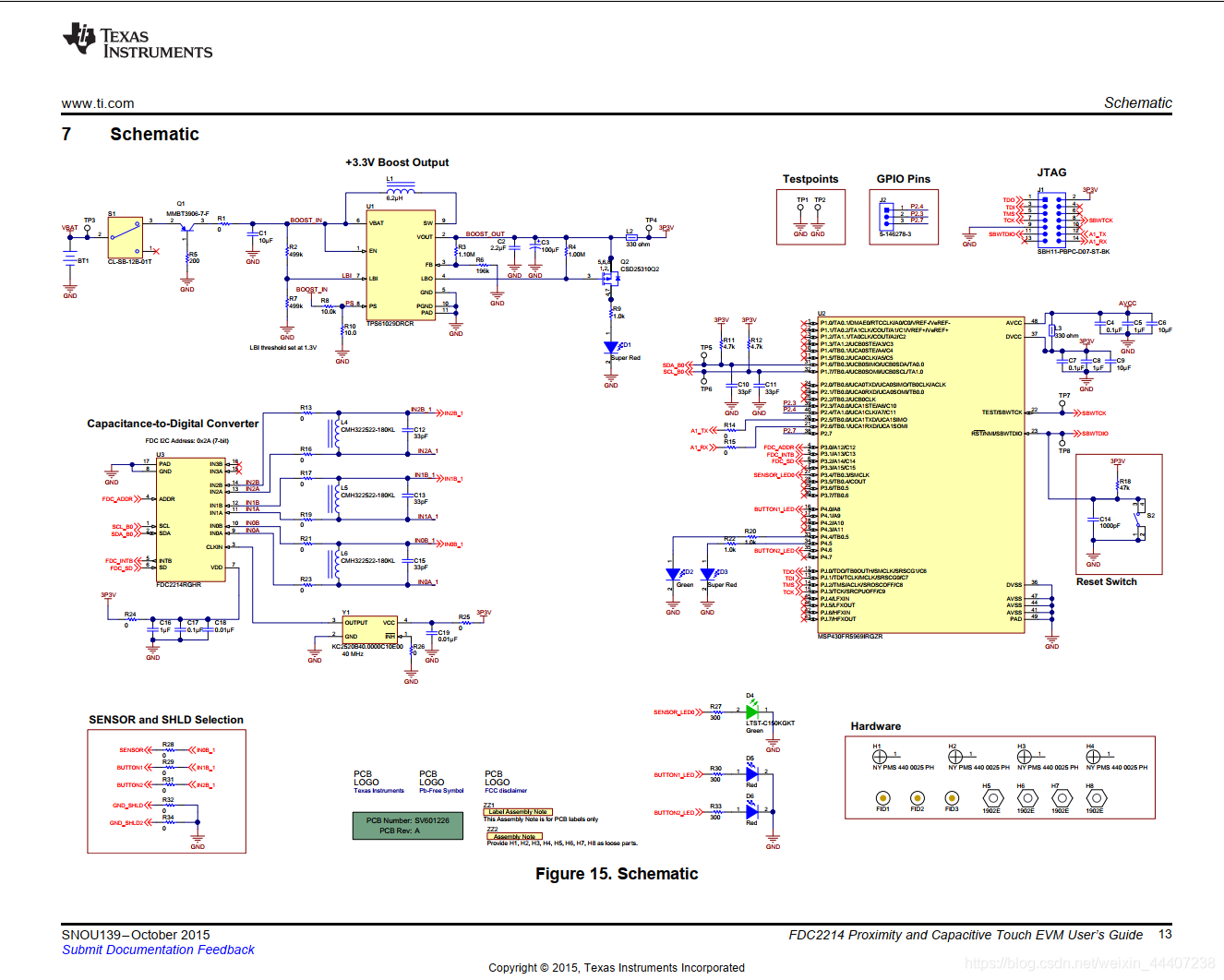

2.FDC2214芯片

在这里插入图片描述
在这里插入图片描述
FDC2214芯片资料.zip

二、集成电路（模拟量输出）

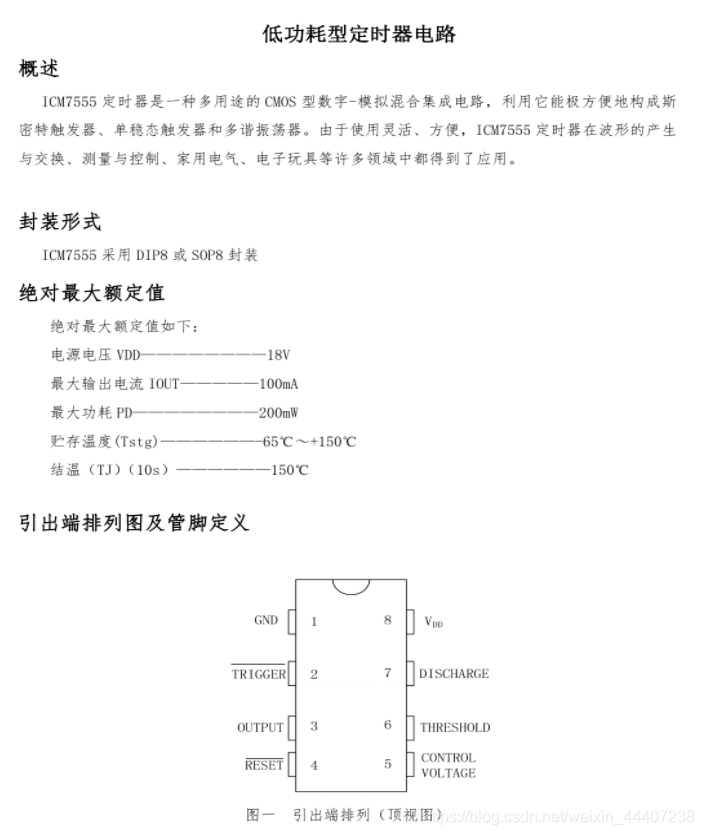

1.555芯片

在这里插入图片描述

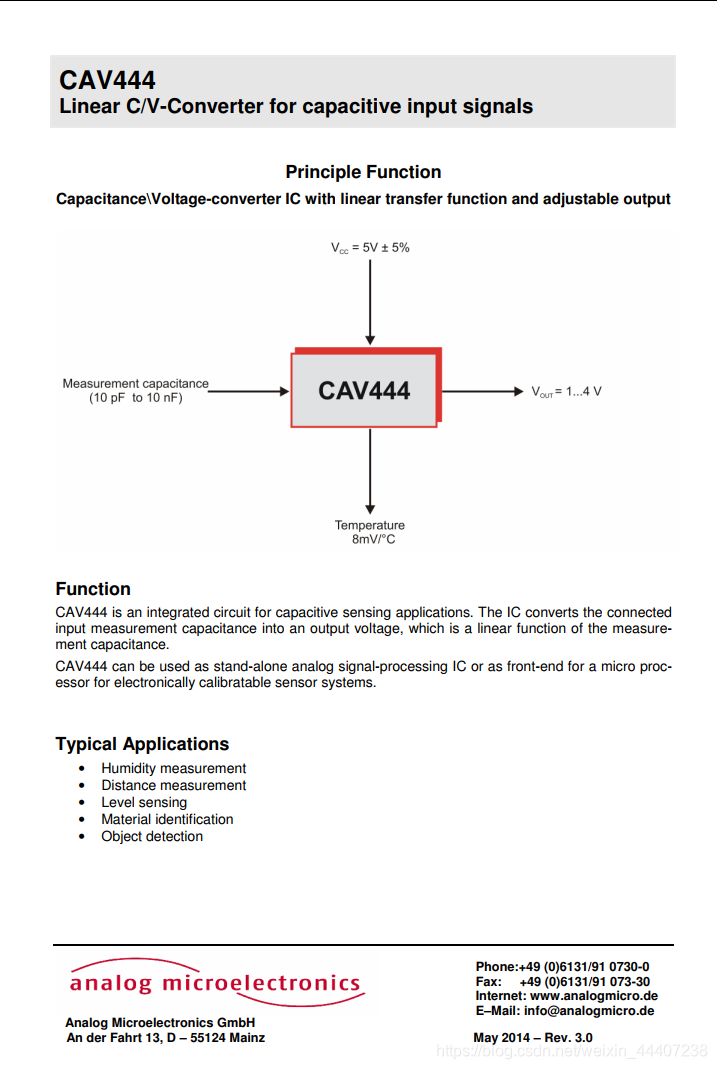

2.CAV444芯片

在这里插入图片描述

在这里插入图片描述
CAV444—电容电压转换芯片.zip

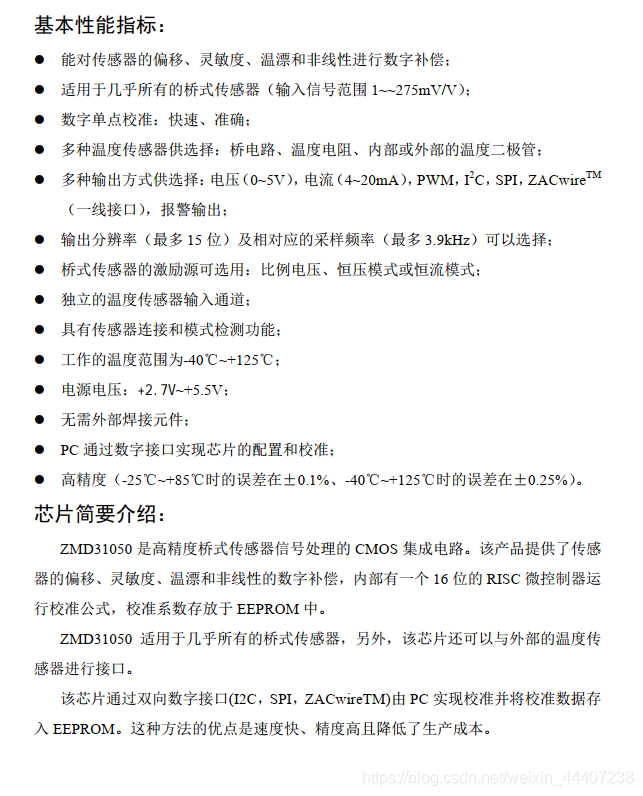

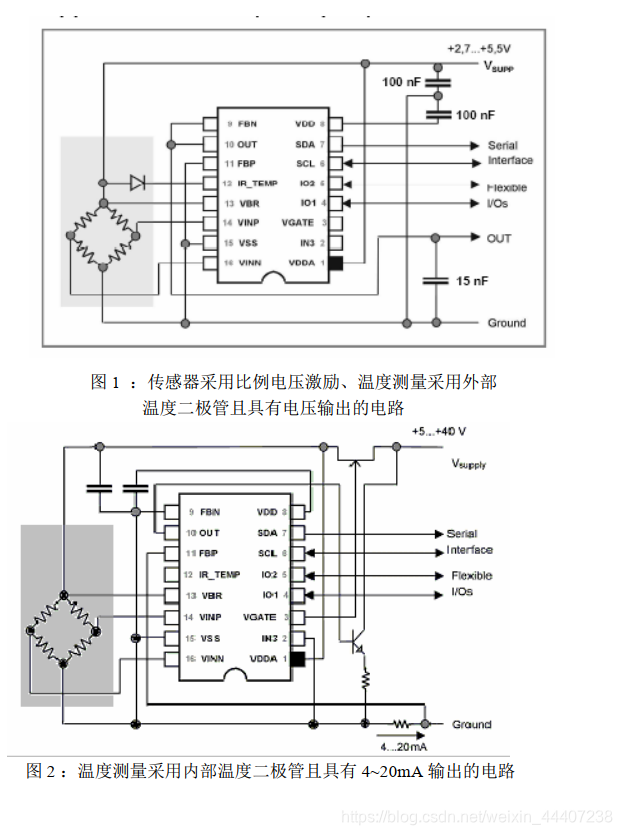

3.ZMD31050芯片（电阻式）

在这里插入图片描述
在这里插入图片描述
ZMD31050 中文资料.zip

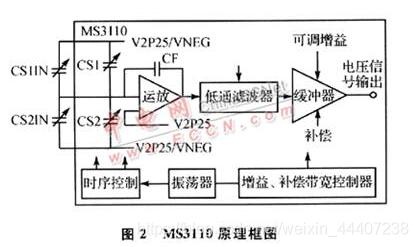

4.MS3110芯片

MS3110是Irvine Sensor公司生产的具有极低噪声的通用电容检测芯片。它采用CMOS工艺，工作电压为+5 V，测量灵敏度为，集成的补偿电容等参数均可以通过寄存器控制。其基本测量原理为：对被测电容与参考电容同时以相反时序充放电，通过电流积分、低通滤波、放大等将被测电容与参考电容差值转换为电压输出。MS3110内含一个60位的寄存器和100位的EEPROM。可通过单片机MSP430F149的I／0口对其EEFROM编程，或使MS3110工作在测试状态直接对寄存器进行编程。通过这些设置可对MS3110内部各个模块的参数进行精确的调节。
在这里插入图片描述

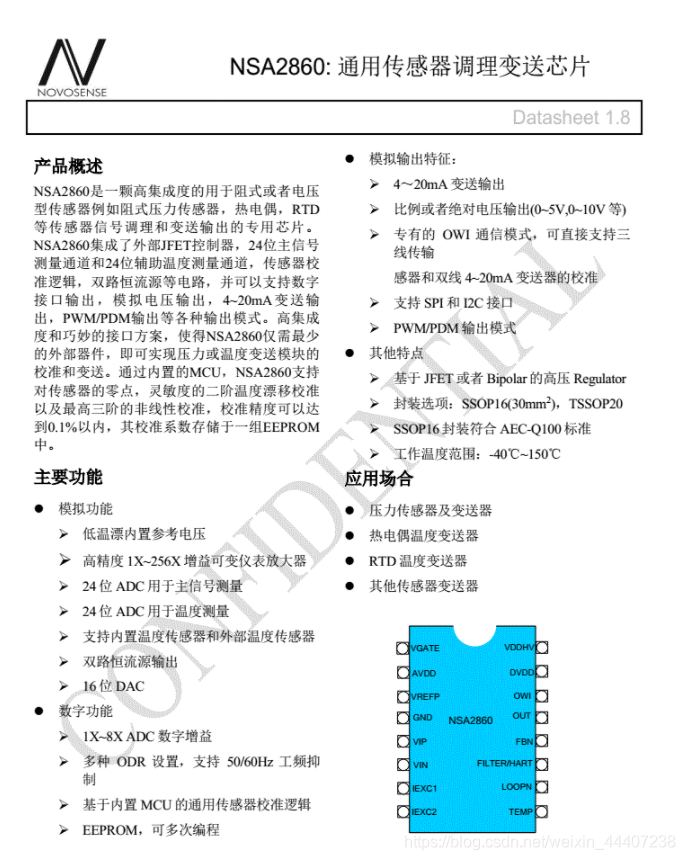

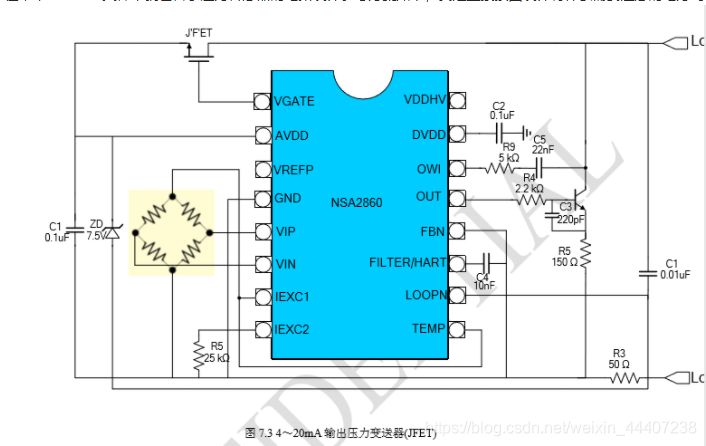

5.NSA2860芯片（电阻式）

在这里插入图片描述
在这里插入图片描述

三、分立元件搭建

1.多谐振荡器

多谐振荡器

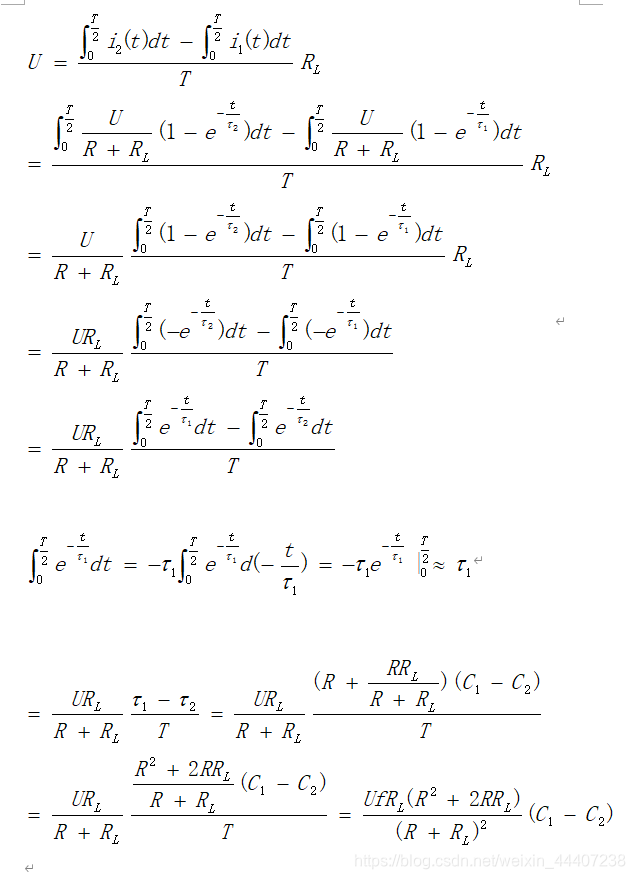

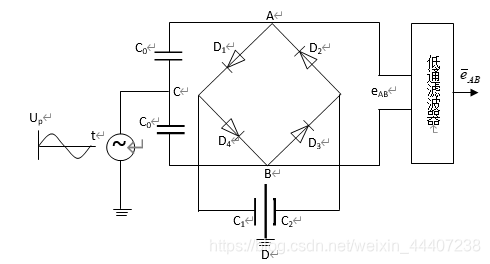

2.二极管环形电桥检波测量电路

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

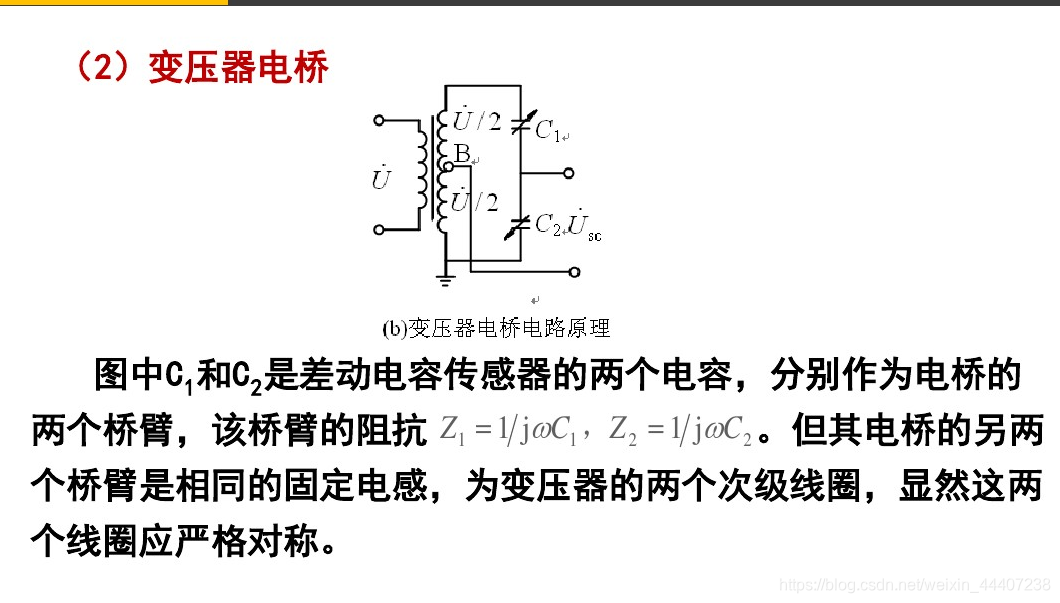

3.变电器比例臂电桥

在这里插入图片描述
在这里插入图片描述

4.运放搭建

在这里插入图片描述
在这里插入图片描述

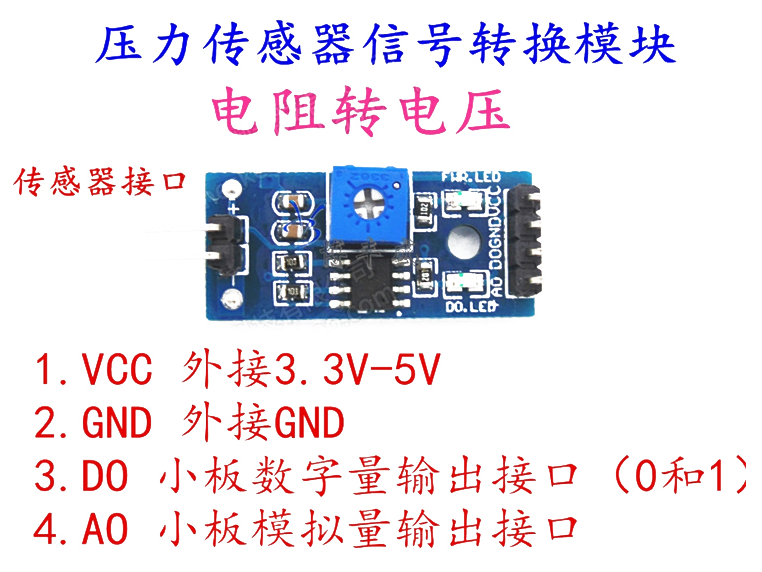

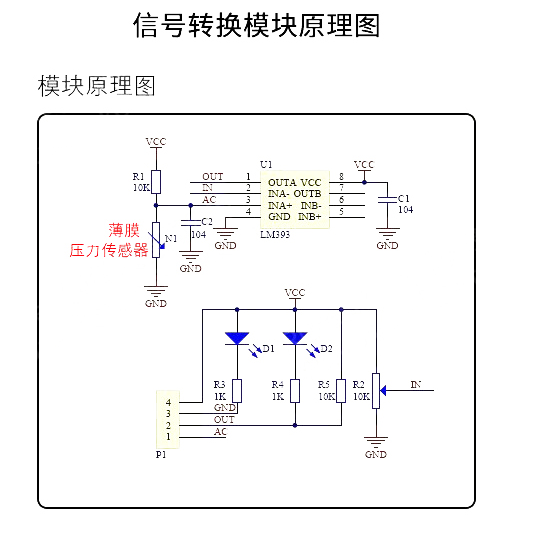

单点压力传感器规格书+转换模块说明+参考例程
链接：https://pan.baidu.com/s/1oaCRDtLm8Vd_4SfYa3ctaw
提取码：zmj2
