背景:工作中误将示波器测试纹波探针和GND反接,示波器的探针接到地,接地鳄鱼夹接到电源
现象,问到一股味道,赶紧松开示波器探针,此时发现示波器的基地探针发烫。

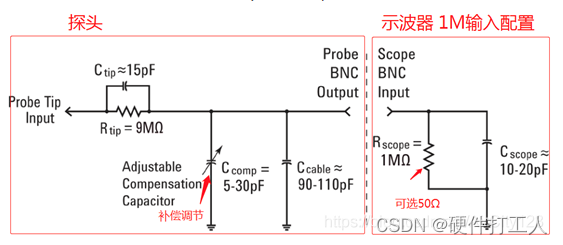

分析:1.先了解示波器无源探头的等效电路
发现探头等效串阻比较大 9M欧姆,如此大的内阻,短路是从哪里发生的,示波器通道或者探头是否被损坏?

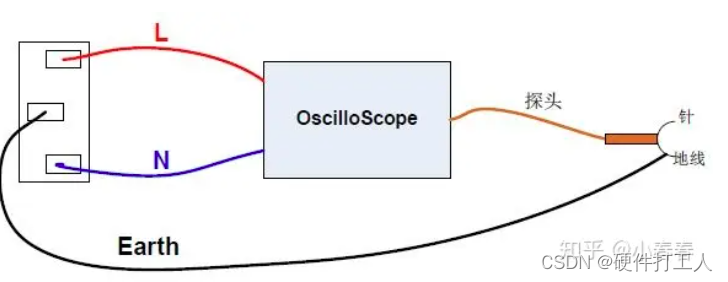

2.示波器和被测板子是否共地,探头和示波器的GND是通的,用万用表蜂鸣器打一下通度发现是通的,而被测板子的GND和市电的GND也是通的。
原来是被测供电的板子的供电通过示波器的探头的GND直接到GND了,那短路应该就是板子上的DC输出端对地短路。示波器原本的探针正极原则上内阻较大,基本上不受影响。
长时间接触若电流大的话,要么烧坏被测板子供电输出的DC-DC,要么少烧坏示波器的探头的GND,但是这个GND是通过探头的线缆到示波器,承受DC-DC输出短路的功率短时间内应该不至于烧坏,除非功率很大。
刚刚说道的味道应该是板子上的DC-DC短路受损出现的。
结论:1.示波器测试纹波先确认参考的GND
2.即便是接反,一般不会烧坏示波器或者探头,先烧坏被测的板子。
