12-风扇电路设计

视频链接

风扇硬件电路设计01_哔哩哔哩_bilibili

风扇电路设计

1、风扇简介

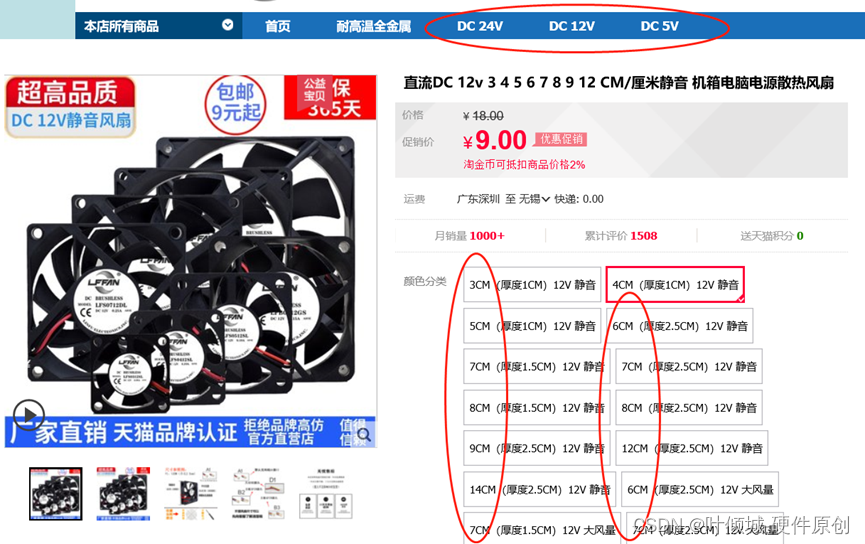

电脑风扇又称为散热风扇，一般用于散热。提供给散热器和机箱使用。市面上一般的散热风扇尺寸大小由直径2.5cm到30cm都有，厚度由6mm到76mm都有，而根据不同运作要求，可采用罕见的AC(交流，由家用插座取电)和常见的D电源(直流，经计算机火牛或主板取电)，大多使用二相摩打(两组铜线圈，共四单元)，在转速不高情况下有利于节约生产成本。

电脑风扇分为:机箱风扇和cpu风扇。

机箱风扇是安装在电脑机箱上的来为电脑机箱整个内部空间散热，

cpu风扇主要是安装在cpu处理器上的以cpu散热为主。

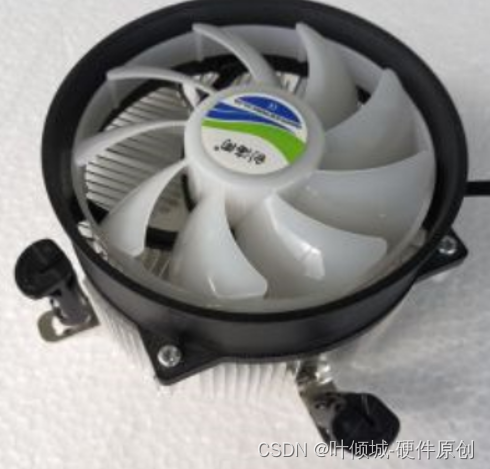

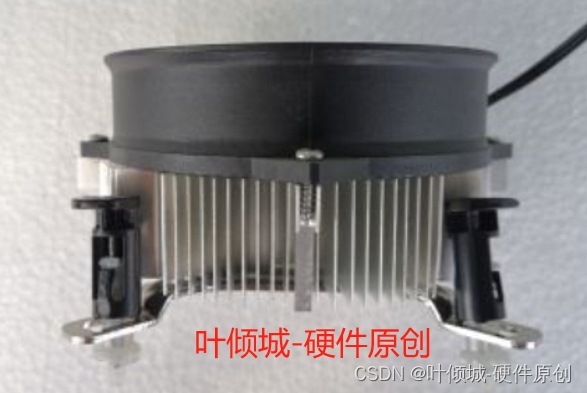

CPU风扇

角度和轴承系统。一般情况下，在散热器的说明书上都标明风扇的转速。一般来说散热器的散热效果有30%要取决于风扇的转速。但风扇并不是转速越高越好。正确的风扇转速应该根据CPU的发热量决定，不同规格的风机转速选择都应该有所区分，基本的原则就是:在产生同等风量的前提下，风机越大转速就应该越低，噪音同样也会较小，一般在3500转至5200转之间的转速是比较合乎常规的。

2、风扇性能

风扇的主要性能从以下几个方面体现:转速、扇叶形状、扇叶

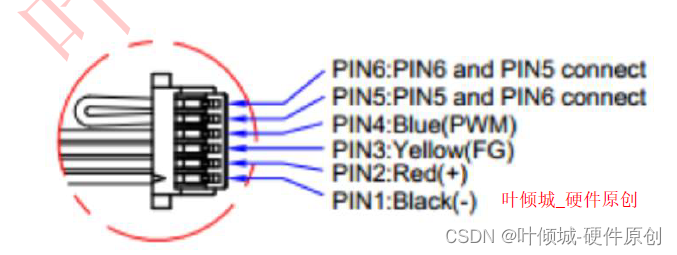

3、接口信号

一般服务器或交换机上的风扇接口都会有以下几种信号：

（1）POWER；（2）GND；（3）PWM；（4）TACH/FG；（5）LED。

POWER、GND：风扇上一般都是12V供电的，红线接12V，黑线接GND。

PWM：风扇的转速控制一般是通过PWM来控制的，频率一般为25K到50K，占空比从10%到100%可调。

TACH信号：全称是tachometer，一些说明书里也被称为FG（Frequency Generator）信号。Tach信号输出的是一个频率可变的方波信号。

4、硬件电路设计注意事项

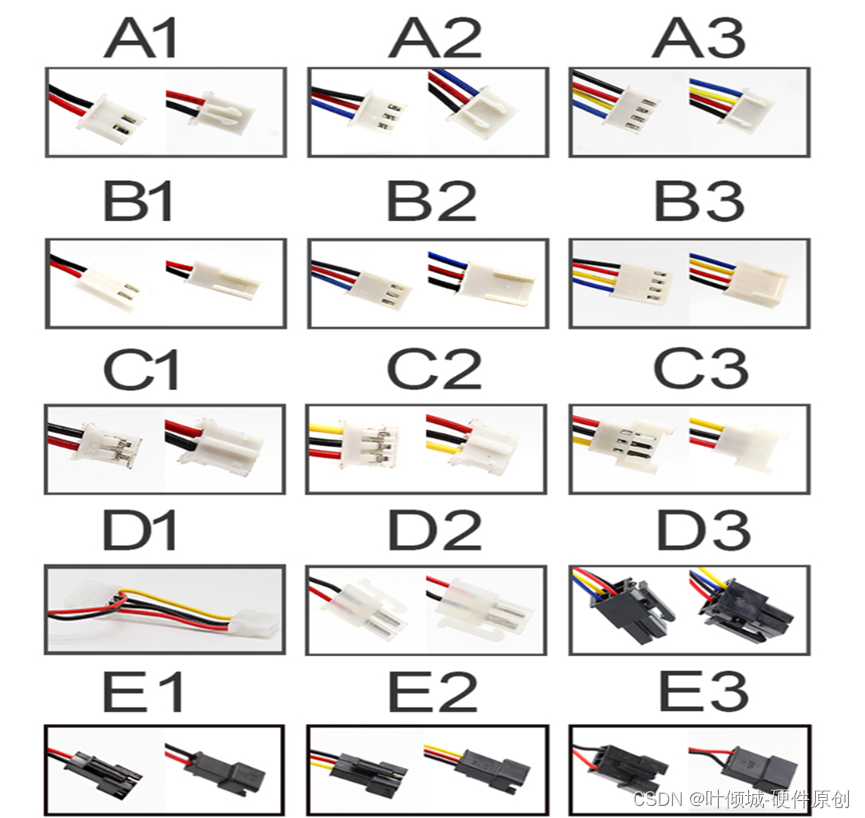

5、硬件实战

5.1、3 PIN连接端子：2510-3P

5.2、4 PIN 连接端子：富士康的HF1004E

6、认识误区

详细内容参考视频讲解
