无限共轭显微镜与有限共轭显微镜

一、光学设计

1. 无限共轭显微镜：在这种设计中，显微物镜的入射光为平行光。物镜和筒镜都是无穷远设计，物镜和筒镜中间是平行光路。因此，改变物镜与筒镜的距离不会影响成像质量。无限共轭显微物镜的放大倍率由筒镜和物镜的焦距之比决定。这种设计在工业测量中有广泛应用，如白光干涉显微系统、激光显微共焦系统和自动对焦系统等。
2. 有限共轭显微镜：在这种设计中，物距和像距都是有限远的，显微系统的机械筒长也是固定的。物镜和目镜都是有限共轭距设计，因此在实际使用时，物镜和目镜之间的距离是不能改变的。系统的整个放大倍率由物镜和目镜倍率乘积决定。

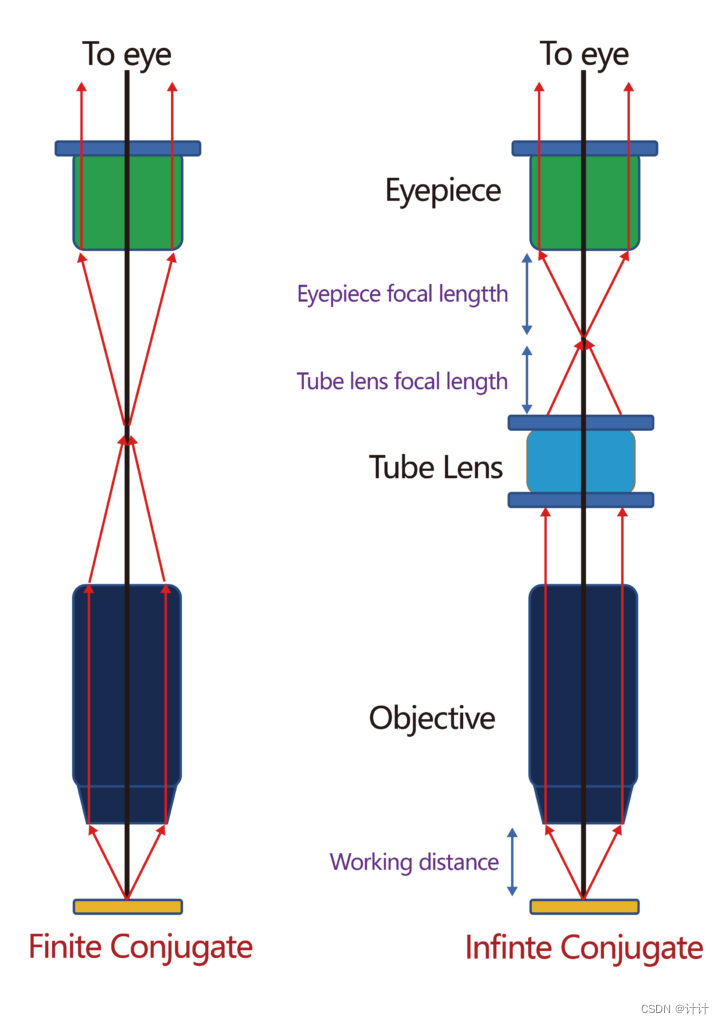

左为有限共轭，右为无限共轭
图源: 参考

二、应用优势

1. 无限共轭显微镜：
   • 提供平行光路，方便插入分光镜等其他光学元件。
   • 在工业测量中提供许多优点，如高分辨率和灵活性。
   • 可以在物镜和筒镜之间方便地插入偏振片、滤波片等器件，以最小的改动来实现成像的需求。
2. 有限共轭显微镜：
   • 经典的设计，广泛用于教学和科研领域。
   • 结构相对简单，成本较低。

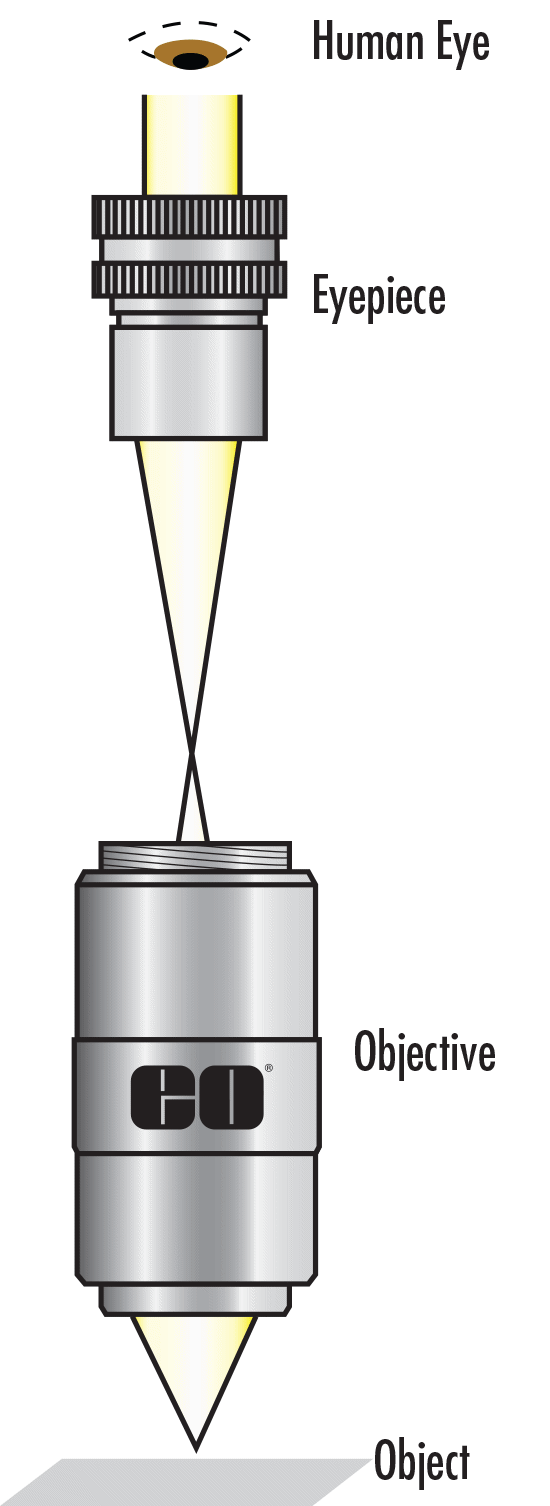

     简单的有限共轭显微镜设计
     图源参考

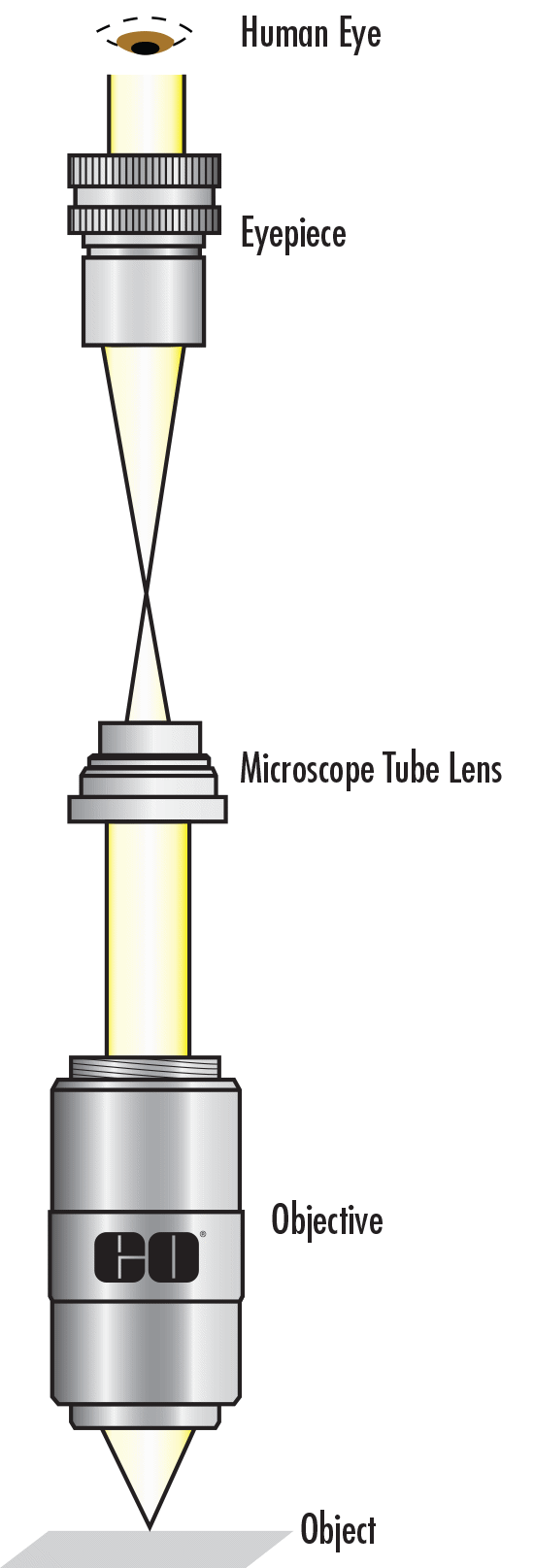

简单的无限共轭（远场校正）显微镜

三、使用注意事项

1. 无限共轭显微镜：需要匹配物镜与镜筒的焦距，以确保放大倍率的准确性和色差与平场的矫正效果。
2. 有限共轭显微镜：由于物镜和目镜之间的距离固定，因此使用时需要注意保持这一距离以获得清晰的图像。

综上所述，无限共轭显微镜和有限共轭显微镜在光学设计、应用优势和使用注意事项等方面存在显著差异。无限共轭显微镜因其灵活性和高分辨率在工业测量等领域有广泛应用，而有限共轭显微镜则因其经典设计和低成本在教学和科研领域占据一席之地。
