4.无限共轭距柯克物镜设计——zemax学习笔记

fly_daerm

于 2024-12-02 21:30:37 发布

阅读量680

点赞数 4

分类专栏： zemax 文章标签：学习笔记

本文链接：https://blog.csdn.net/fly_daerm/article/details/143132357

版权

zemax 专栏收录该内容

6 篇文章

订阅专栏

1.参考设计

无限共轭距：理想情况下，无穷远处的物体能成像到有限像平面上（理解不大透彻。）

2.实际操作

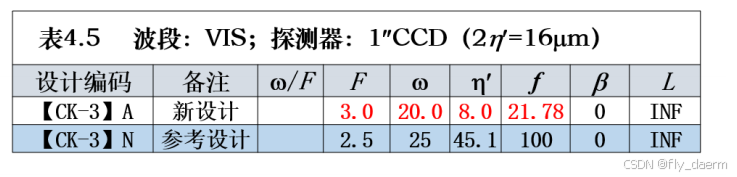

调出参考设计【CK-3】N

2.1 调整基本参数

（会介绍下运用到的操作数）

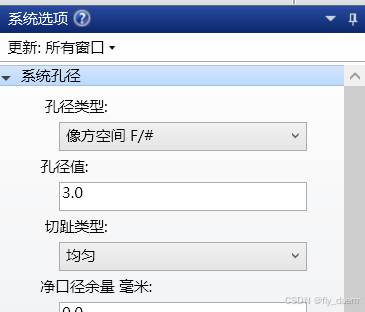

调整F数（像方空间F/#）、视场角、焦距缩放

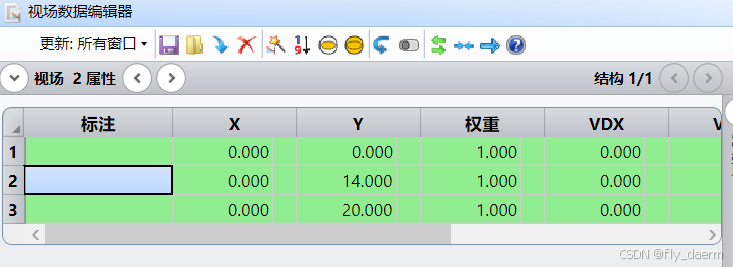

视场角 20、14（0.7视场）

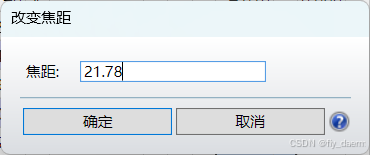

焦距缩放

2.2 操作数优化

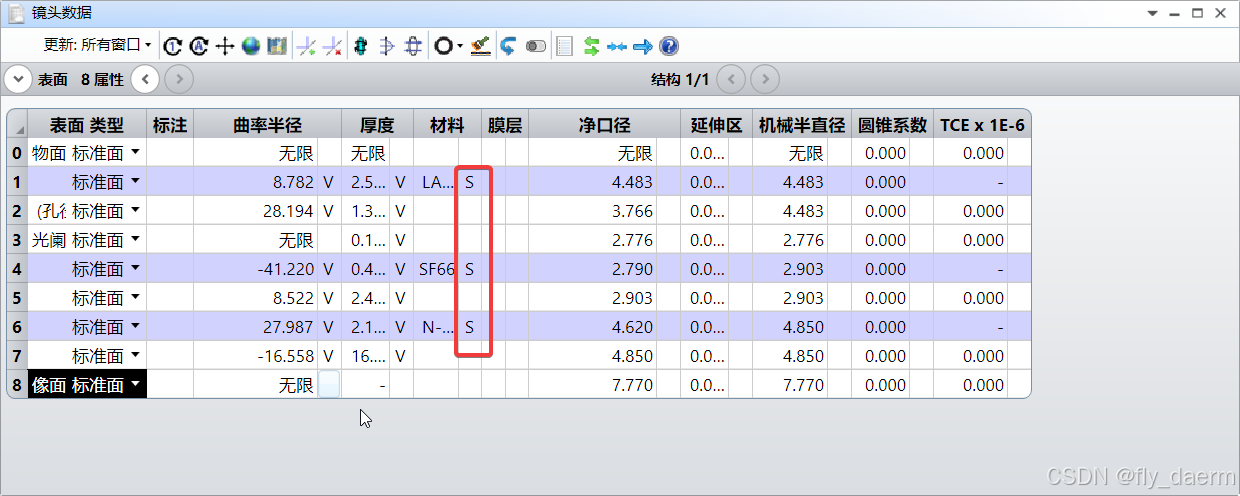

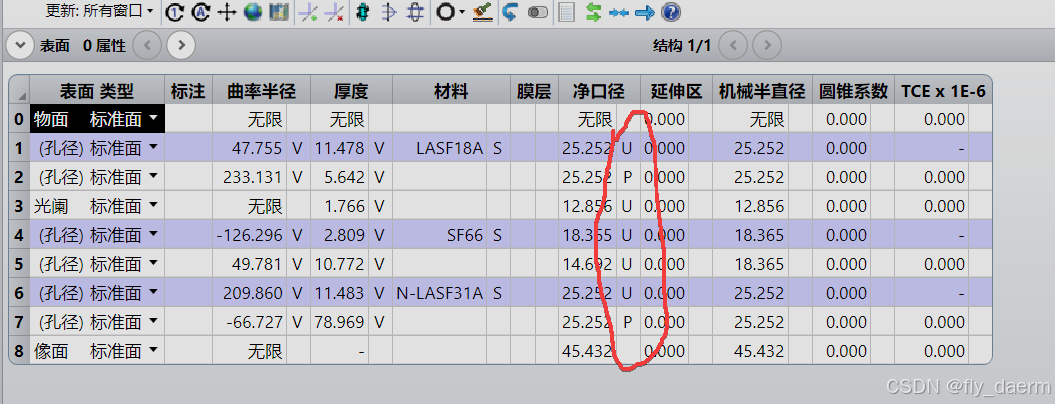

释放所有口径

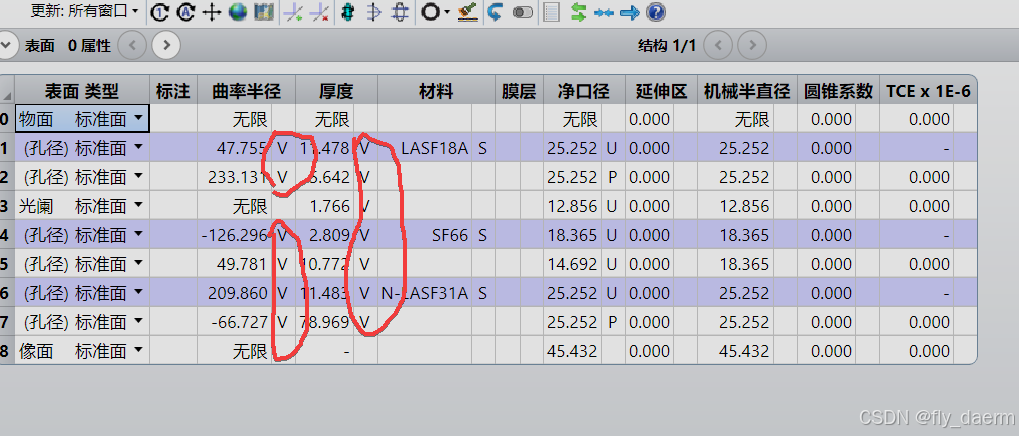

设置变量

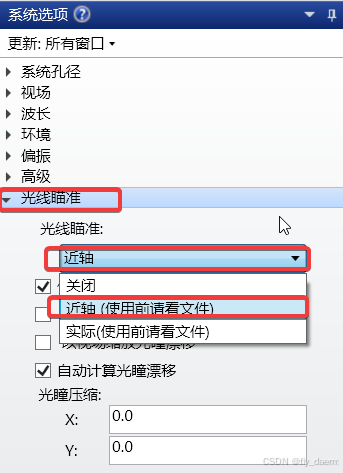

2.2.1 光线瞄准

对于视场角较大或系统较长，导致通过入瞳的光线不能准确通过孔径光阑，因此必须打开“Ray Aiming”

打开光线瞄准，使用近轴（理想成像）

2.2.2 操作数介绍

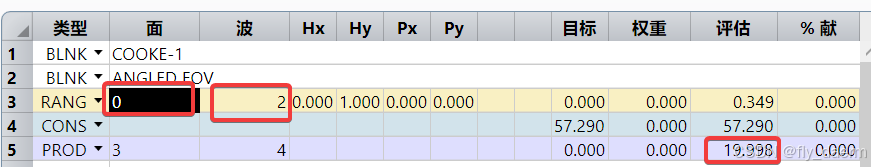

RANG

Hy为1时的同Z轴向相联系的光线弧度角，即2号（绿光）最大主光线打在第零面的视场角为19.998

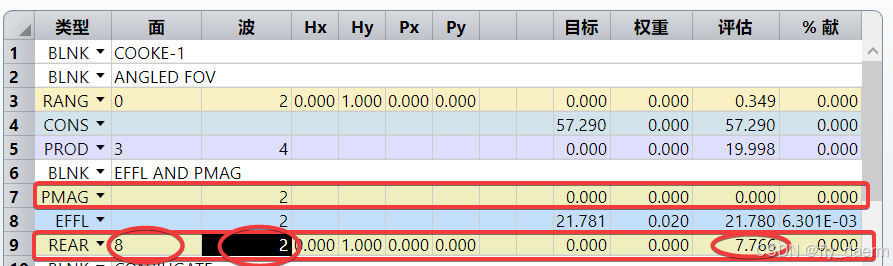

PMAG REAR

PMAG ——垂轴放大率

REAR

2号（绿光）最大主光线打在8号面的像高为7.766

VL

镜头总长

TTHI

0-10面的距离，10 包含10-11的距离

CTGT

控制 X面的厚度大于

DIMX

最大畸变量

最大畸变量不超过2%

继续优化操作数

焦距设置

像距设置

像距大于 15 （不是很能理解）

这个操作数应该是指该面到后一面的厚度？

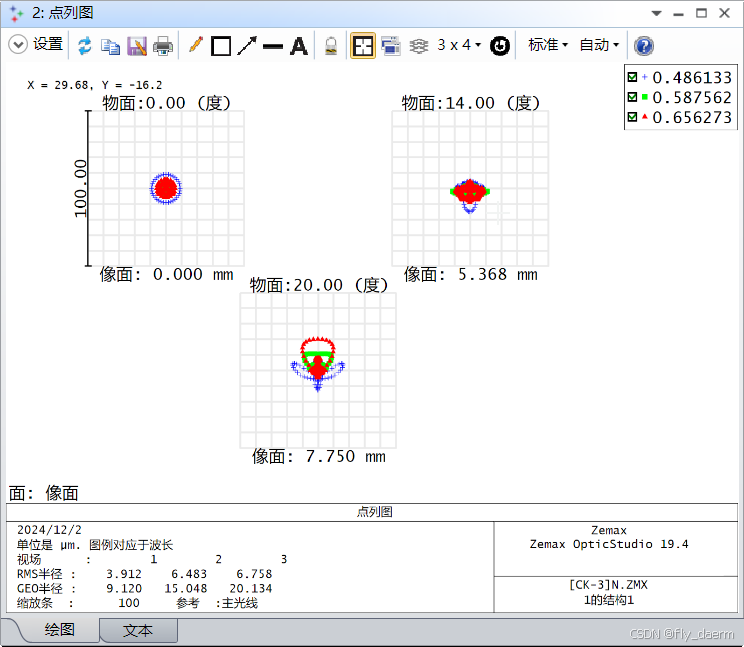

优化成果

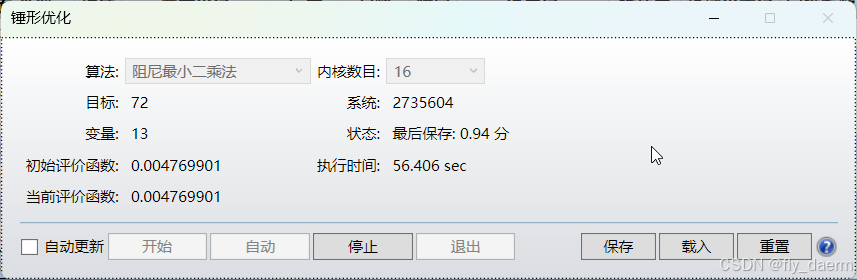

2.3 锤型优化

优化不动了
