ADC偏移增益方程

摘要

在学习Tidm1000的官方程序时，看到ADC采样的偏移增益函数不太明白，于是在ti e2e上搜到这部分内容，讲的很清楚，于是翻译过来，加入了自己的理解，结合实际测量结果对比分析了加入偏移增益方程的效果。

ADC偏移增益概念

有三个主要的术语来描述这个传递函数的准确性。分别为偏移，增益和非线性。这些项中的每一项都有相应的漂移规范，以定义这些项如何随温度变化而变化。
ADC的传递函数可以表示为y=mx+b，其中x轴为输入电压，y轴为相应的输出电压。

• 偏移量是y=mx+b方程中的b项。
• 增益是y=mx+b方程中的m项。
• 非线性解释了y=mx+b方程不能表示的误差。通常是由设备复杂的内部工作引起的。

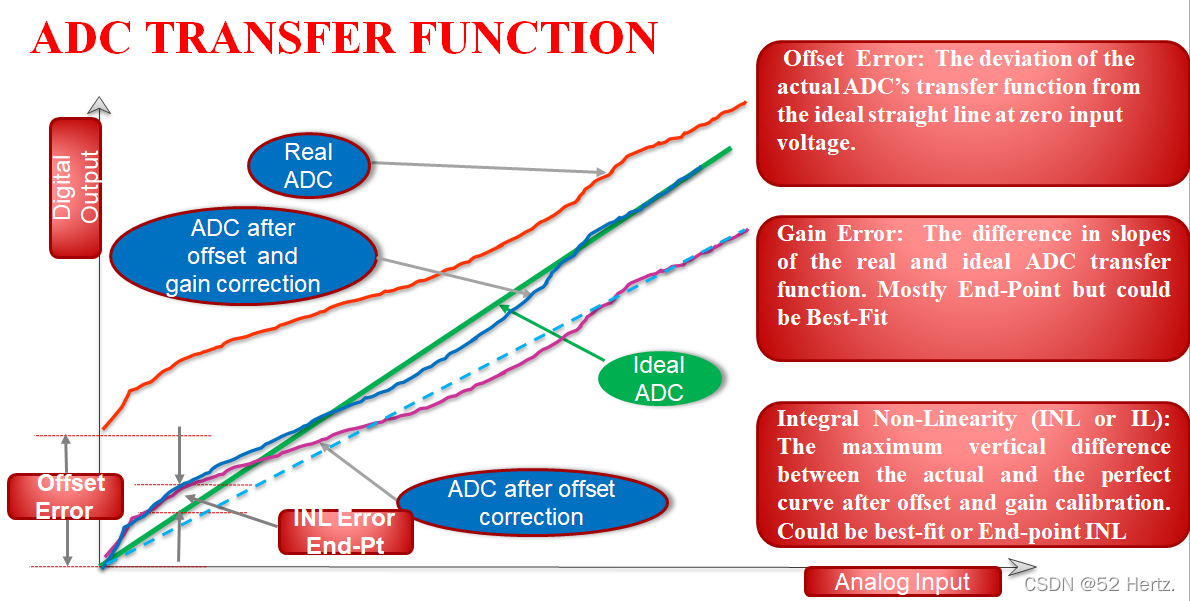

传递函数例子：

• 红色表示没有任何校准的真实原始输出传递函数；
• 绿色表示理想的传递函数，即ADC是完美的输出；
• 紫色表示执行偏移校准后的输出传递函数。这可以通过缩短ADC的输入，记录输出结果，然后从原始输出中减去该结果来实现；
• 蓝色表示执行增益和偏移校正后的输出传递函数。增益校准可以通过与实际输出形成一条最佳拟合线(如浅蓝色虚线所示)，并将这条最佳拟合线与理想输出进行比较来实现。
• 绿色“理想ADC”线和蓝色“偏移和增益校正后的ADC”线之间的变化是非线性的。


Tidm1000中该部分的程序及效果

    VIENNA_m_VBusPMMeas_pu = 0.97495237f;
    VIENNA_b_VBusPMMeas_pu = 0.0002906f;

    VIENNA_m_VBusMNMeas_pu = 0.977087472f;
    VIENNA_b_VBusMNMeas_pu = 0.003299208f;

    //
    // y = mx+ b equation used to reduce offset and gain error
    //
    VIENNA_vBusPMMeas_pu = VIENNA_m_VBusPMMeas_pu * VIENNA_vBusPMMeas_pu + VIENNA_b_VBusPMMeas_pu;
    VIENNA_vBusMNMeas_pu = VIENNA_m_VBusMNMeas_pu * VIENNA_vBusMNMeas_pu + VIENNA_b_VBusMNMeas_pu;

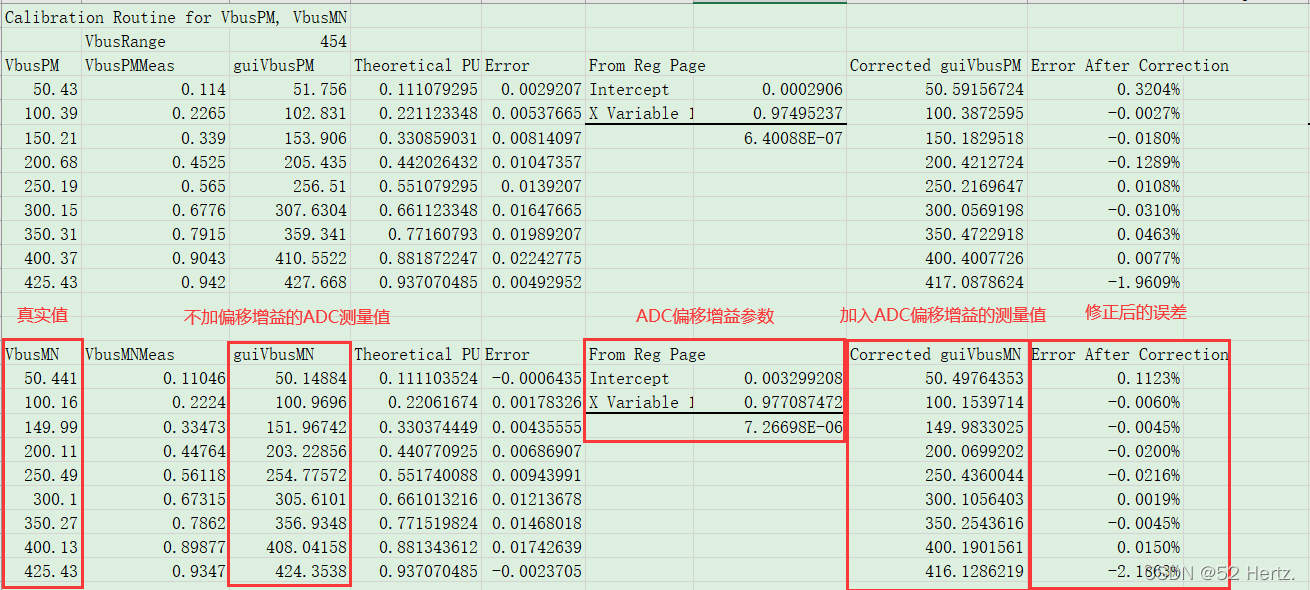

是否使用偏移增益方程的采样结果对比：

参考文献

1.Ti e2e
