IIO Oscilloscope基本介绍
AD936x 自测
DDS信号

IIO Oscilloscope基本介绍

在这里插入图片描述
本次射频芯片是AD9364，具体AD9361、AD9363、AD9364的区别，可以看笔者的相关博客。找到设备后，直接点击连接即可。

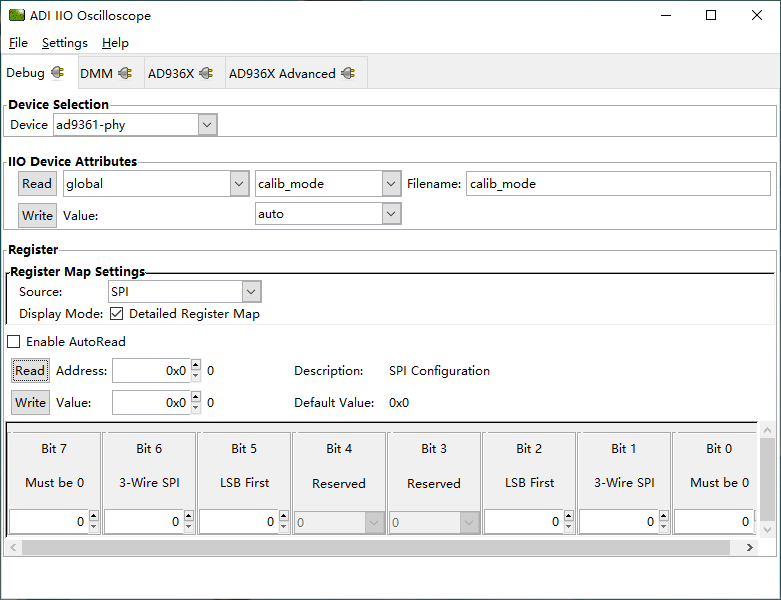

主界面的Debug选项卡，在选择Devicew为ad9361-phy后可用读取或写入AD936x的某个寄存器的值。
在这里插入图片描述

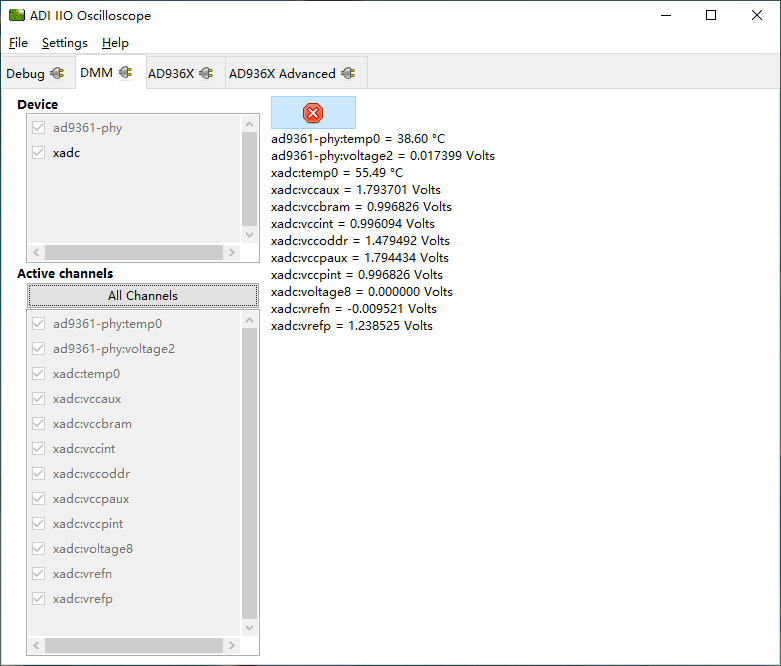

主界面的DMM选项卡，可以查看AD936x和FPGA内部的温度、电压等数据。

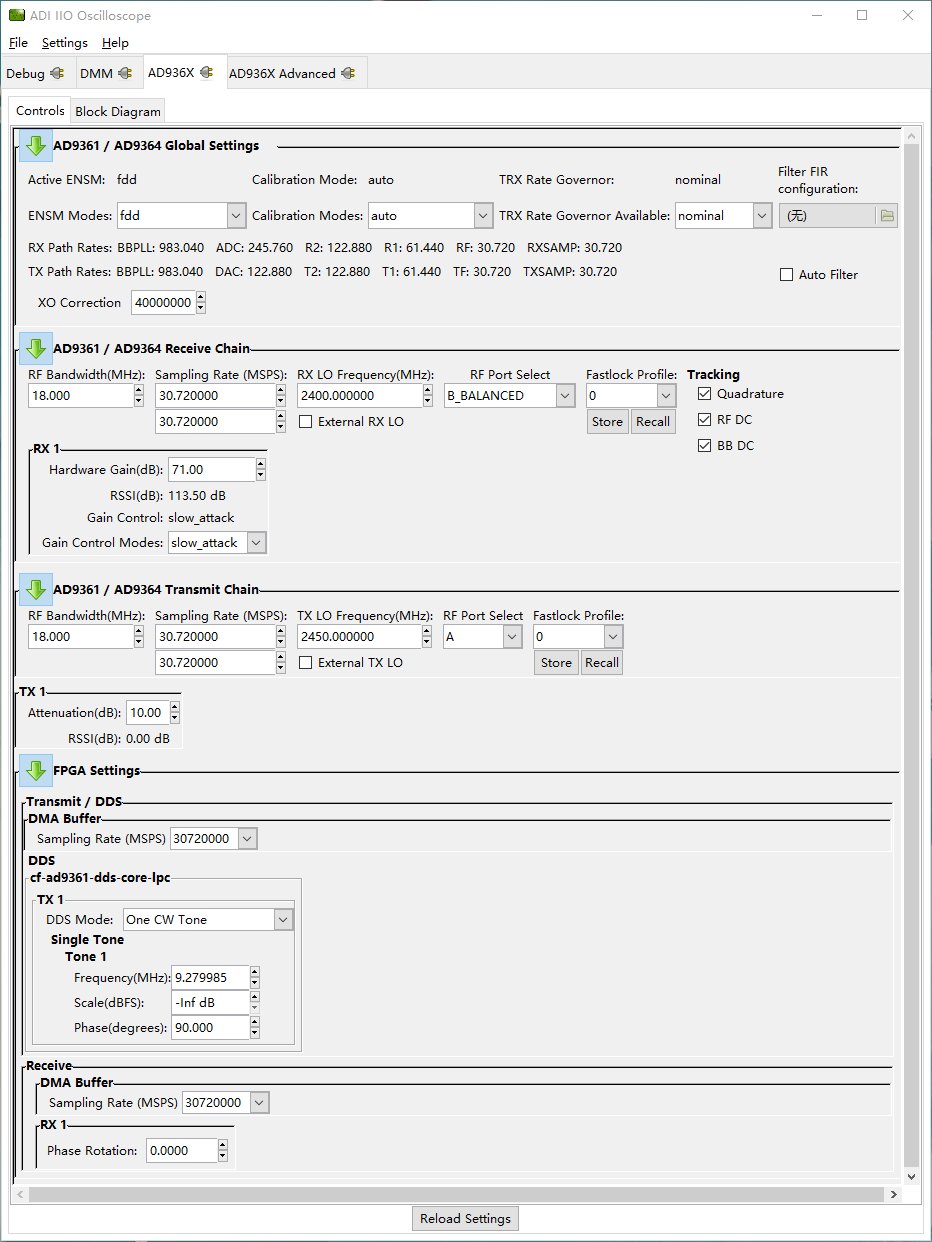

主界面的AD936x选项卡，可以对AD936x进行一些全局性的配置。

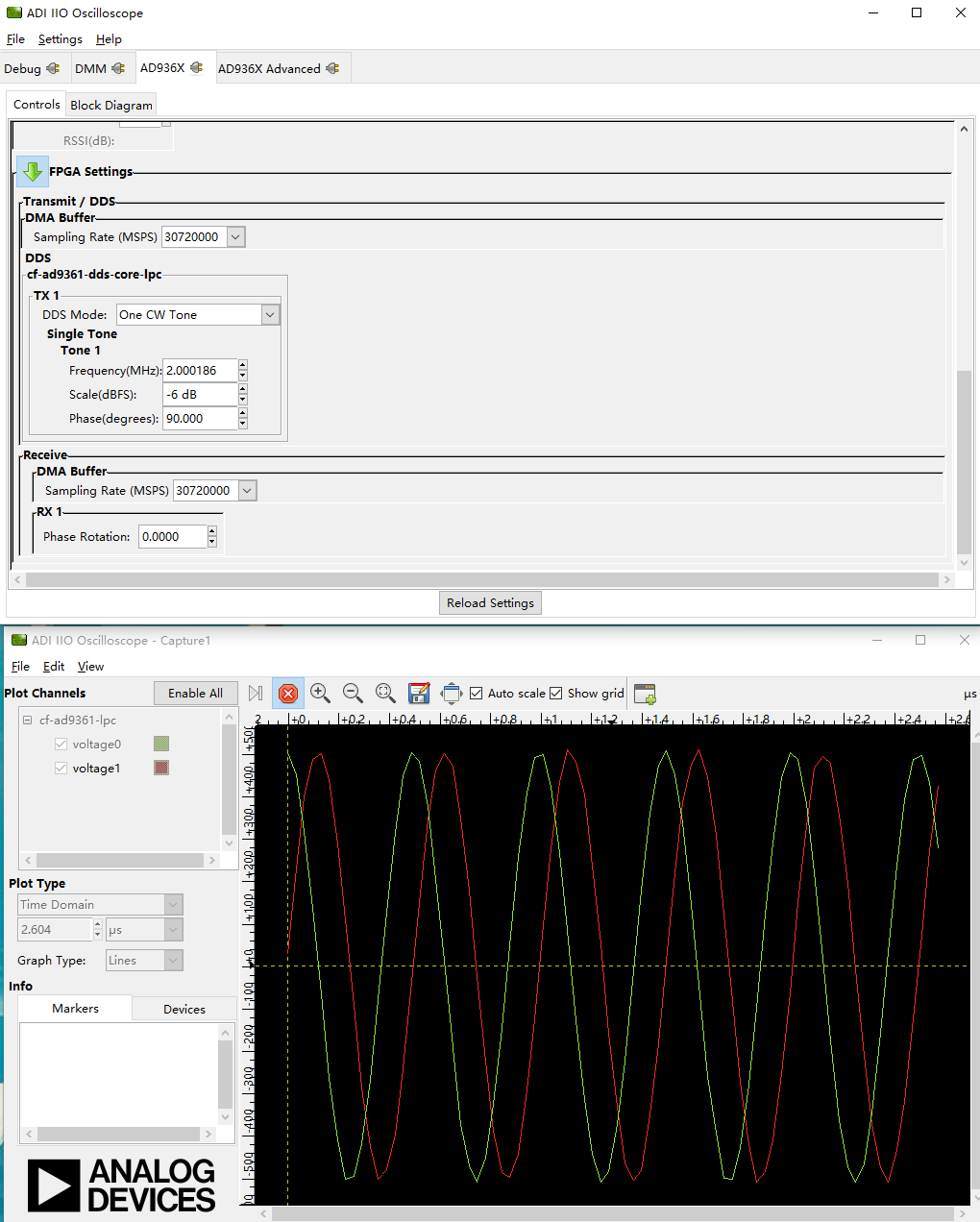

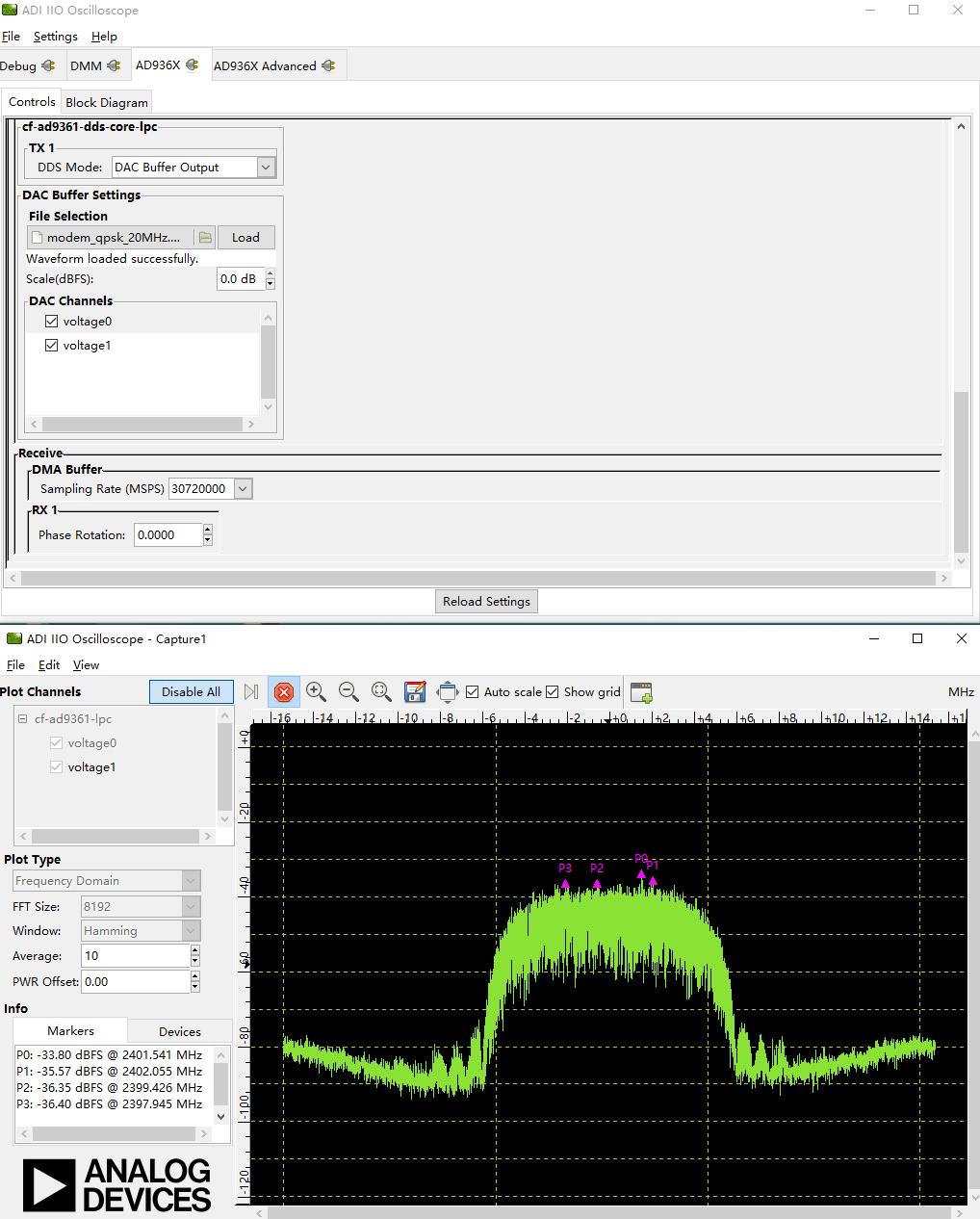

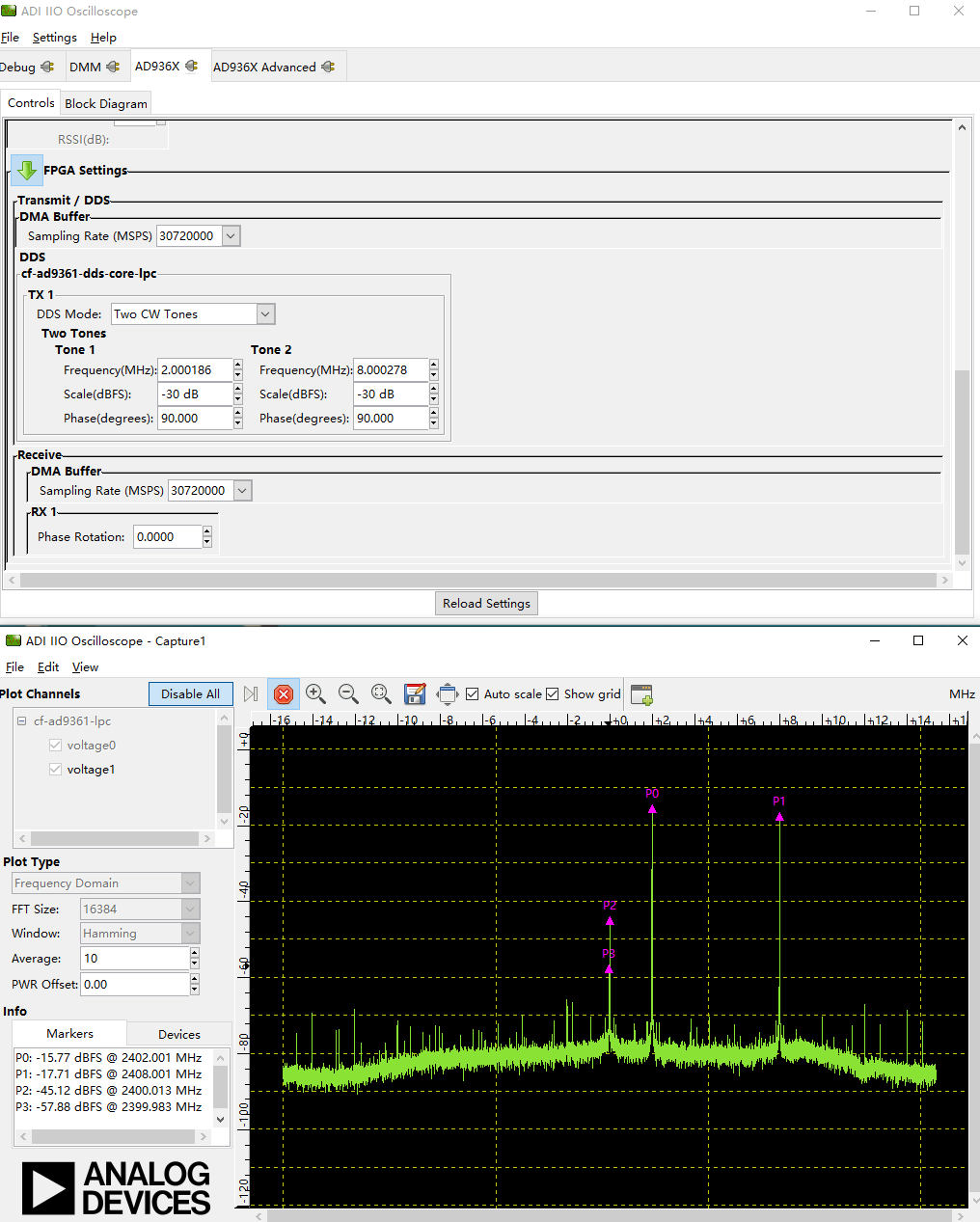

如ENSM的状态、校准的模式、FIR参数、外部时钟频率、以及接收链路和发射链路的基带带宽、采样频率、本振频率、端口选择、接收增益、发射衰减、增益控制模式、DDS信号。
在这里插入图片描述

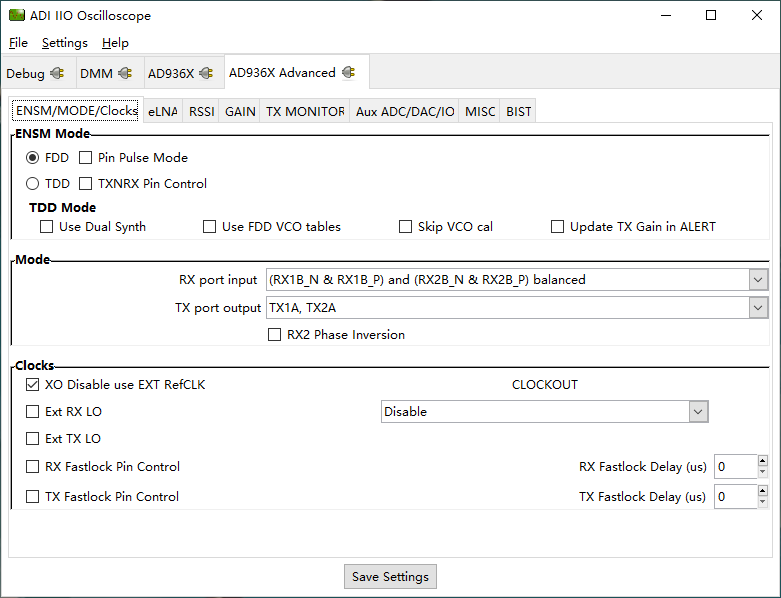

主界面的AD936x Advanced选项卡，可设置AD936x更高级的功能。具体就不一一介绍，看选项卡的名字即可知道对应功能。

AD936x 自测

接下来，以AD936x自测功能为例，介绍一下该软件的具体使用方法。
在这里插入图片描述

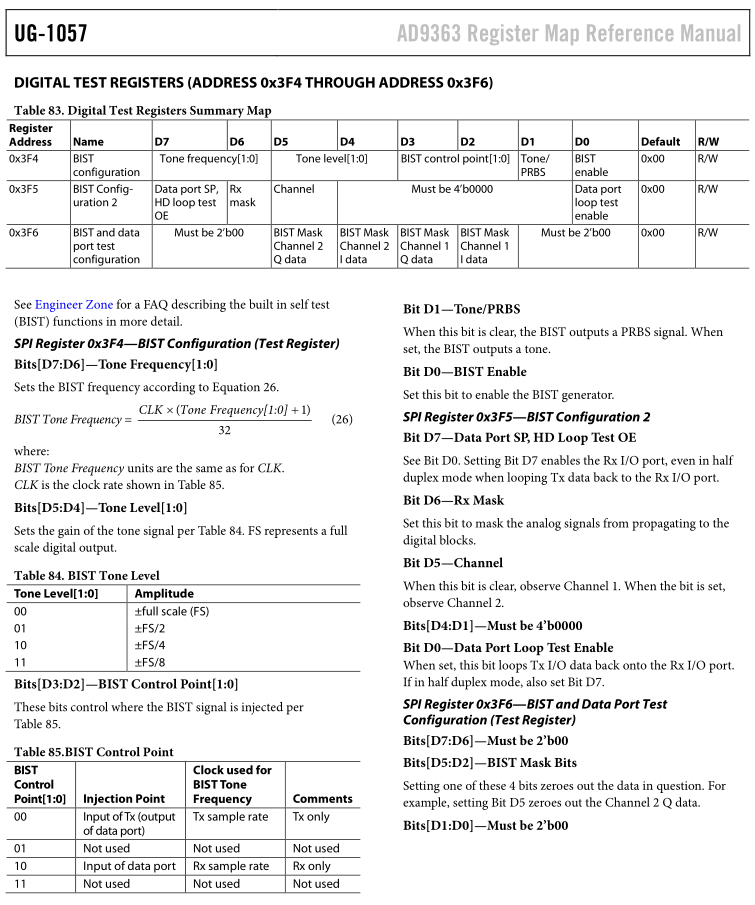

上图是其官方参考手册中对于数字测试寄存器的介绍。我们通过使用上位机软件来反向验证其功能。
首先在AD936x选项卡中将ENSM Modes设置成fdd，以便可以同时接收和发射。将RX LO Frequency和TX LO Frequency设置成相同频率，这里将其设置为2400MHz。将TX1 DDS mode设置为Disable。
在这里插入图片描述

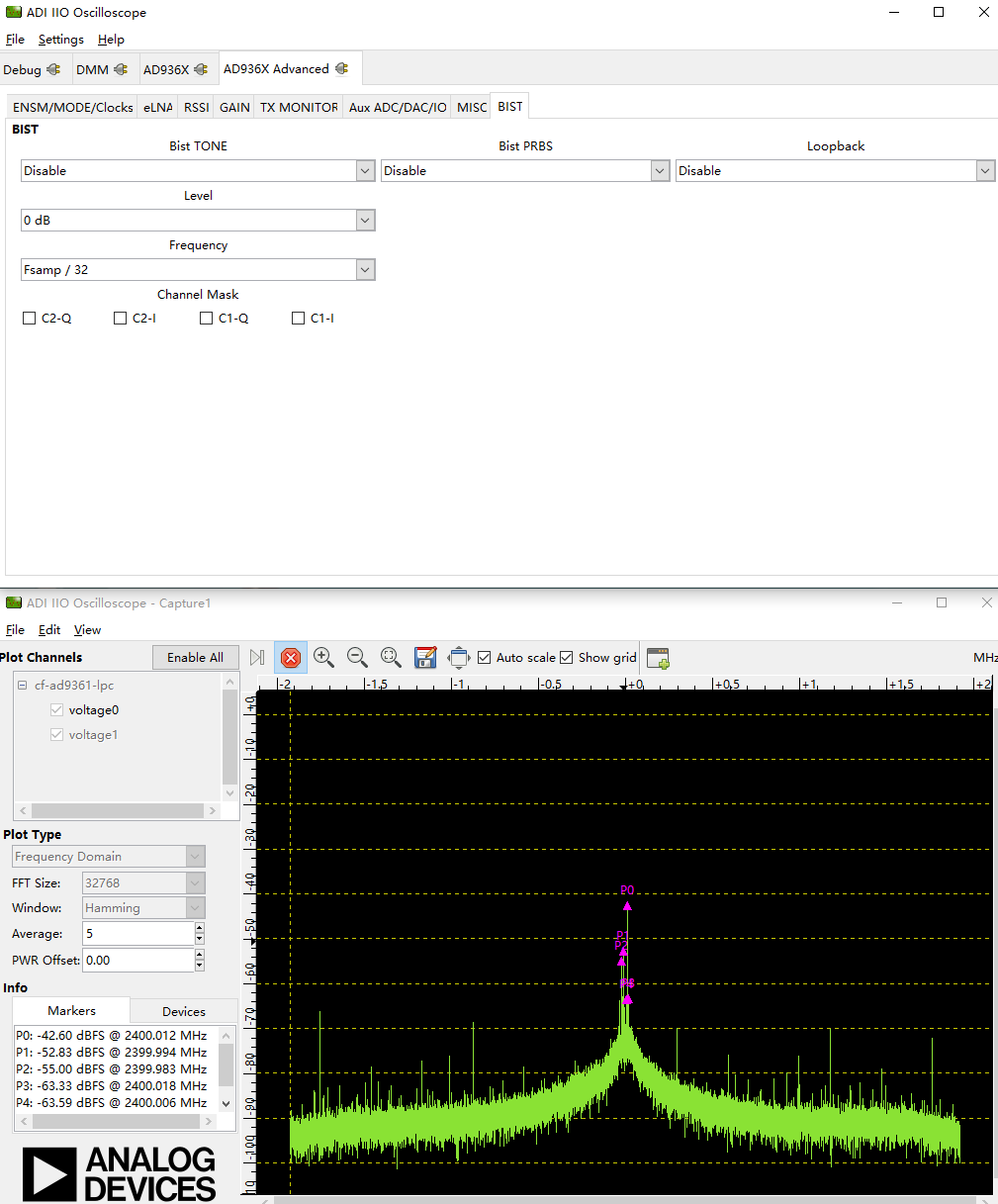

在无任何基带信号时，其频谱中P0为2400.012MHz。接下来设置Bist TONE为Injection Point TX，Level设为-6dB，Frequency设置为Fsamp/32，Fsamp为基带采样频率等于30.72MHz，故Frequency=0.96MHz。

观察频谱图，其中P1、P0频点频率为2399.040MHz和2400.960MHz，符合预期。功率不符合，因为测试信号是注入到AD936x发射端口，而频谱为接收端口信号的频谱。

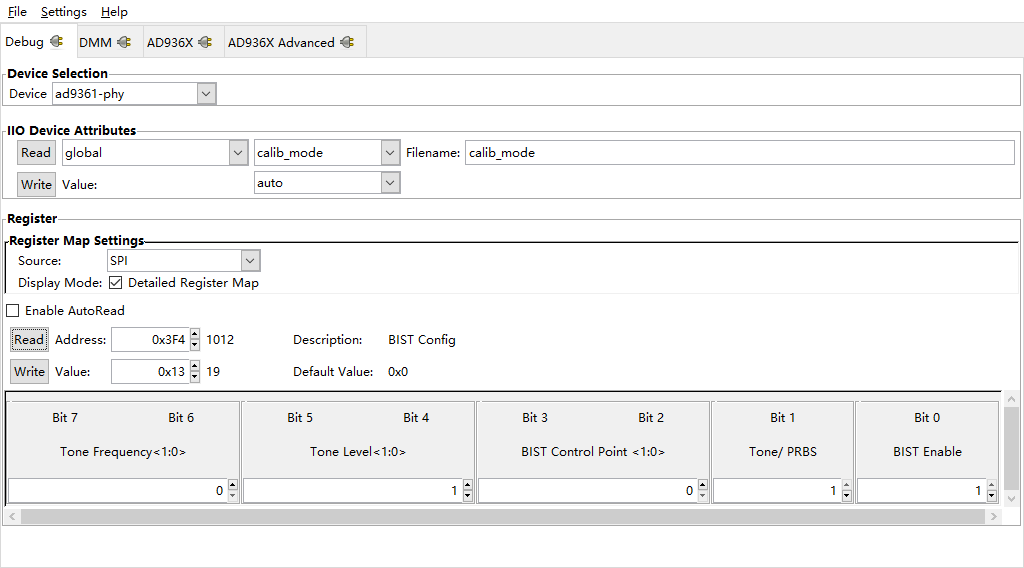

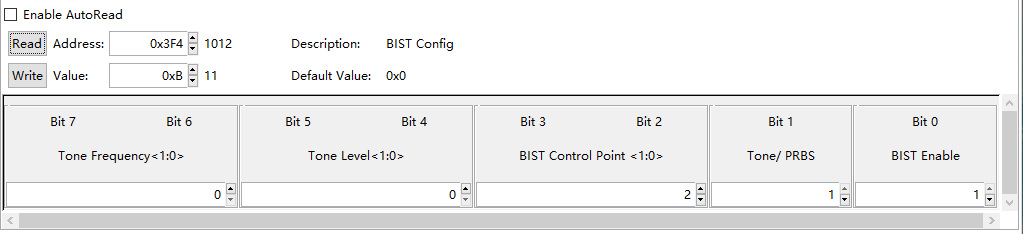

切换到Debug端口读取寄存器0x3F4的数据为0x13，如下图。
在这里插入图片描述

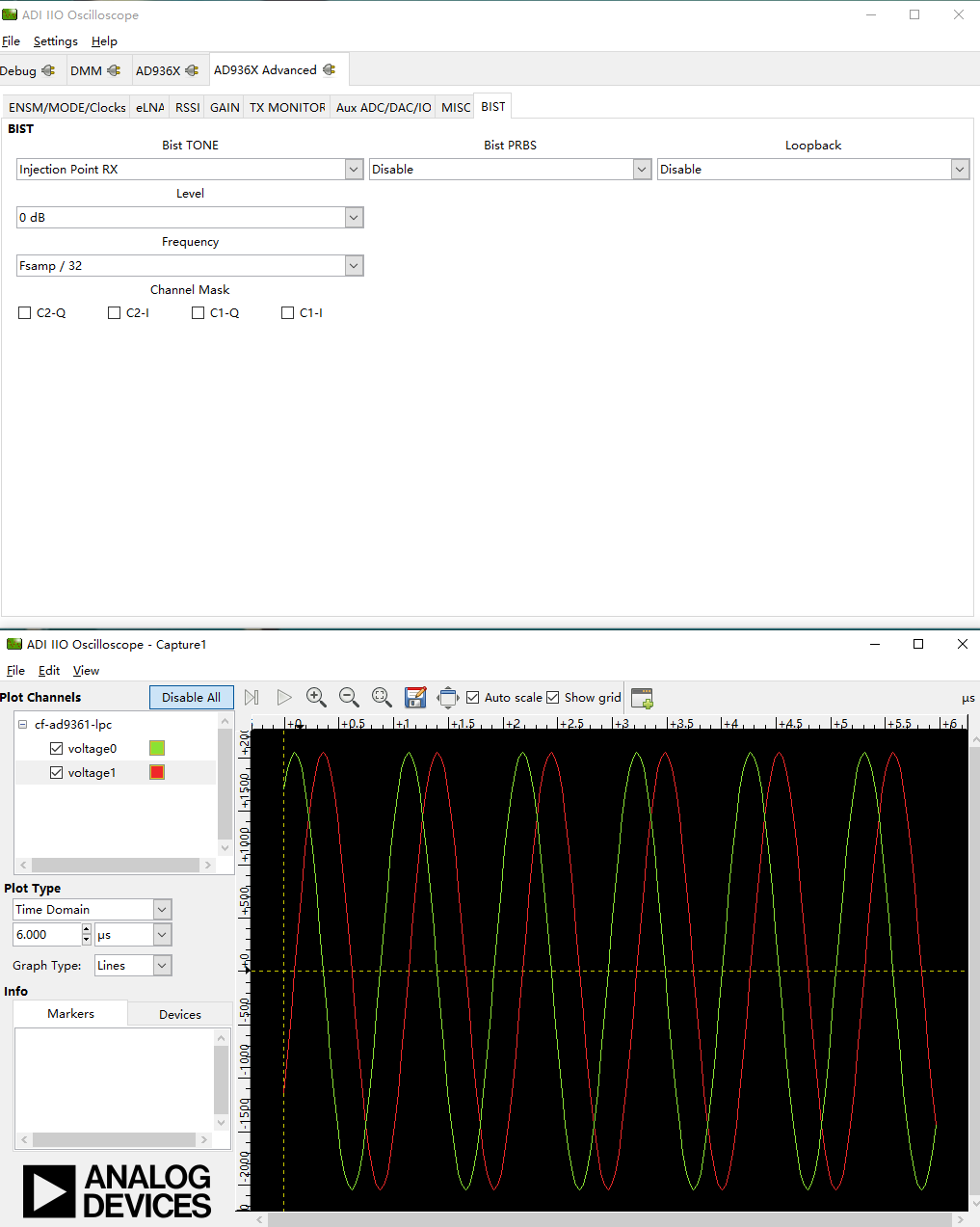

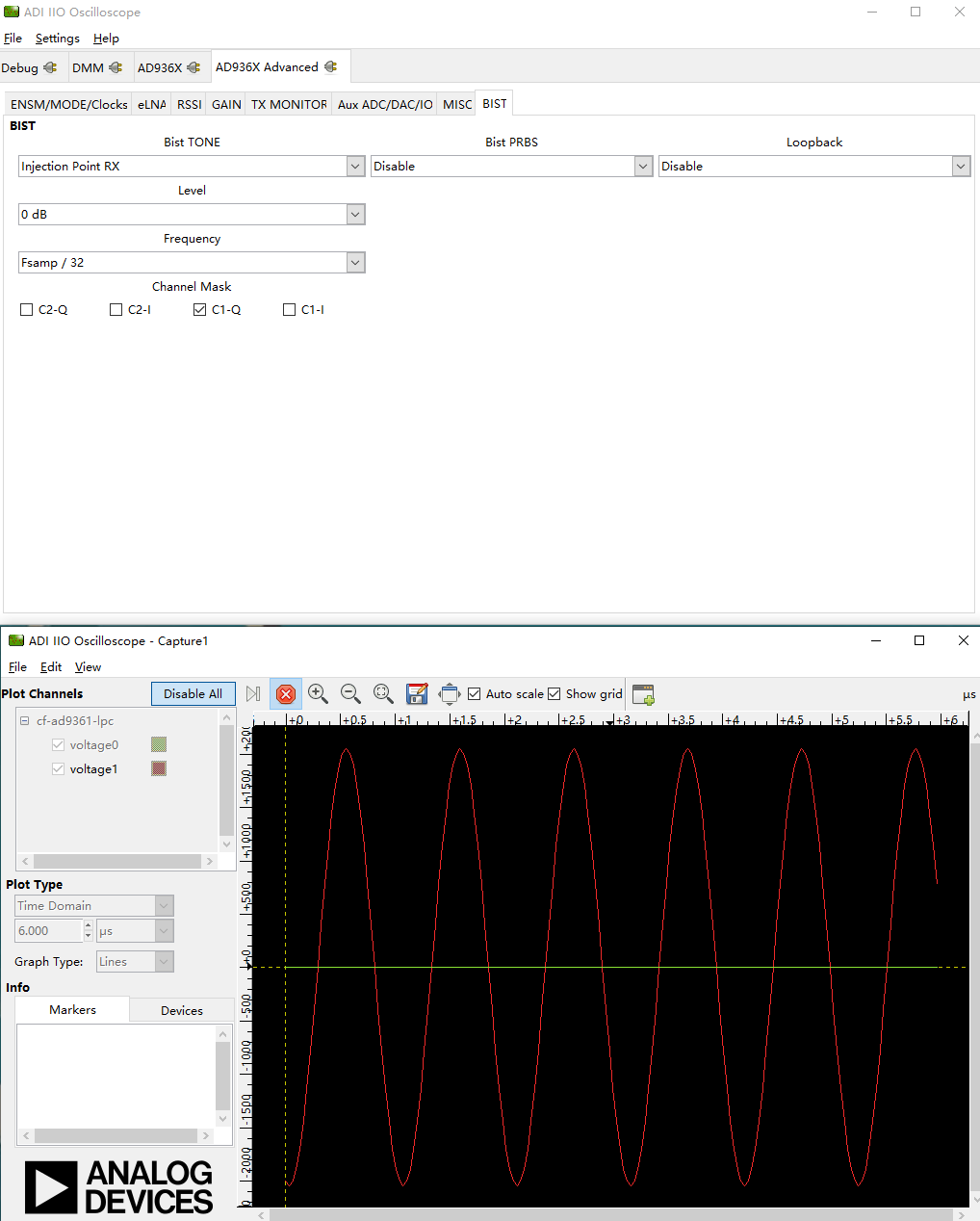

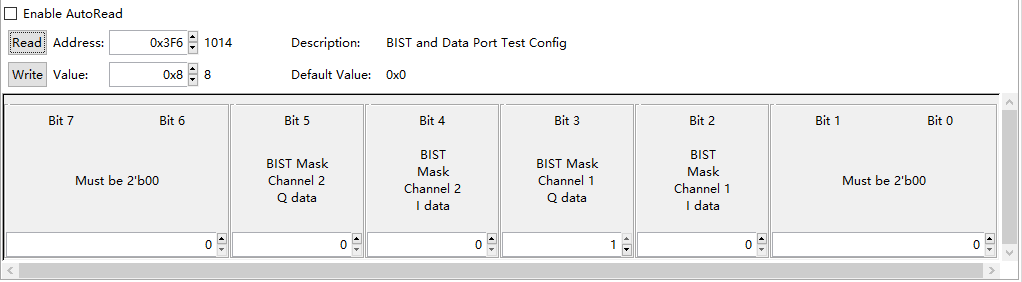

改变设置，设置Bist TONE为Injection Point RX，Level设为0dB，Frequency设置为Fsamp/32。直接观察IQ信号波形如下。
