关于simulink中xy graph中的图形编辑问题

平台:MATLAB2014

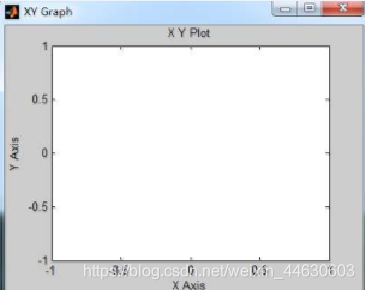

在simulink仿真时，经常用到XY graph来显示波形图，但是会遇到不能编辑标题，XY轴的名称，如图：

在这里插入图片描述

解决办法：
选中xy Graph，然后点鼠标右键，点look under mask会看到他其实是用sfunxy来画图，你用edit sfunxy打开这个s函数里面找到function FigHandle=CreateSfunXYFigure（359行）在360行，你会发现一些图形的设置，将其中的’Menubar’, ‘none’,…那一行去掉，运行出来的图也带有菜单，当中也会有copy figure等等（都能用），你还可以修改图形的设置（增加也可）设置和在matlab下用命令一样还可以用print命令来做,help print在377行往下，是设置坐标轴的代码，你可以自己加你喜欢的设置比如说加上set(ud.XYAxes,‘xgrid’,‘on’);就可以实现加上x方向的grid其对坐标轴的设置也和workspace下的设置方法一样
下面是实现代码
FigHandle = figure(‘Units’, ‘pixel’,…
‘Position’, [100 100 400 300],…
‘Name’, get_param(gcbh,‘Name’),…
‘Tag’, ‘SIMULINK_XYGRAPH_FIGURE’,…
‘NumberTitle’, ‘off’,…
‘IntegerHandle’, ‘off’,…
‘IntegerHandle’, ‘off’,…
‘IntegerHandle’, ‘off’,…
‘DeleteFcn’, ‘sfunxy([],[],[],’‘DeleteFigure’’)’);
set(ud.XYAxes,‘Visible’,‘on’);
set(ud.XYAxes,‘xgrid’,‘on’);
set(ud.XYAxes,‘ygrid’,‘on’);
在这里插入图片描述
转自：http://hq0513.blog.sohu.com/128786288.html
