ISP图像调试—图像清晰度调试策略

1、首先第一个想到的应该是Gamma校正，通过调整Gamma曲线，使得图像亮度处于合适的范围。

2、图像锐度调试，这里详细介绍一下。

3、然后我们可以通过调试3DNR，减少图像噪声的引入。

4、对模块局部对比对进行调试，主要是LDCI，跟据ISO进行联动调试。

5、去雾为辅助（Dehaze）

---

当我们在调试一款IPC设备时候，在经过黑电平校正、白平衡、CCM之后，我们要做的是图像清晰度调试，这个是需要我们进行反复调试优化的。

下面我总结一下我在调试一款IPC设备时候是如何针对图像清晰度进行调试的。

1、首先第一个想到的应该是Gamma校正，通过调整Gamma曲线，使得图像亮度处于合适的范围。

2、图像锐度调试，这里详细介绍一下。

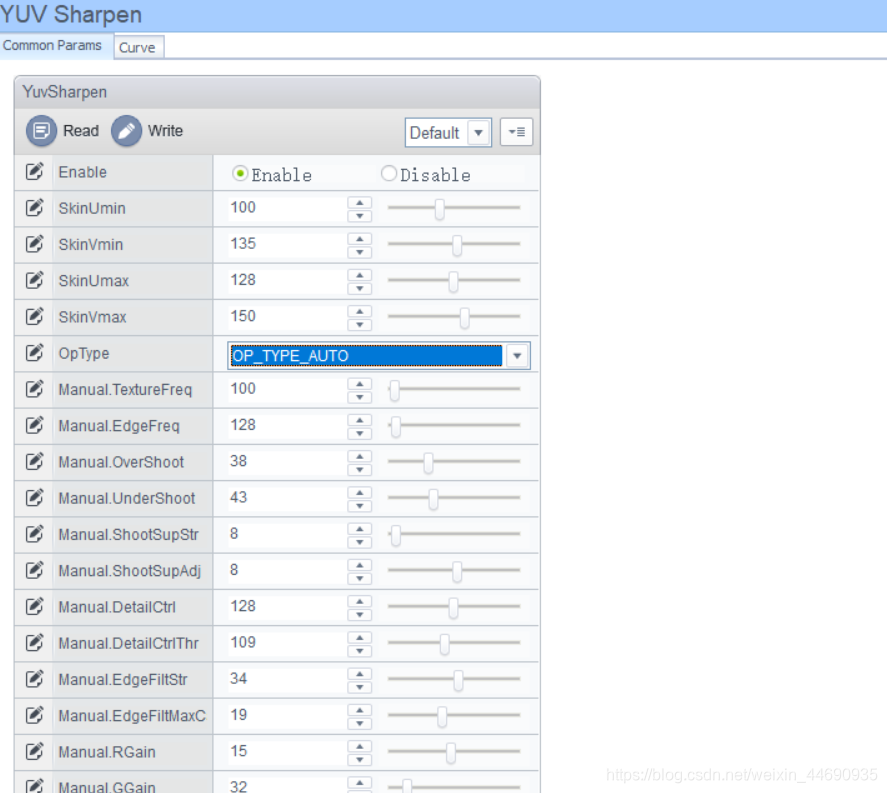

一般在图像锐度调试这一模块，我们需要调试YUVshapen，这里往往是需要跟据增益进行联动的。

调试方法如下：

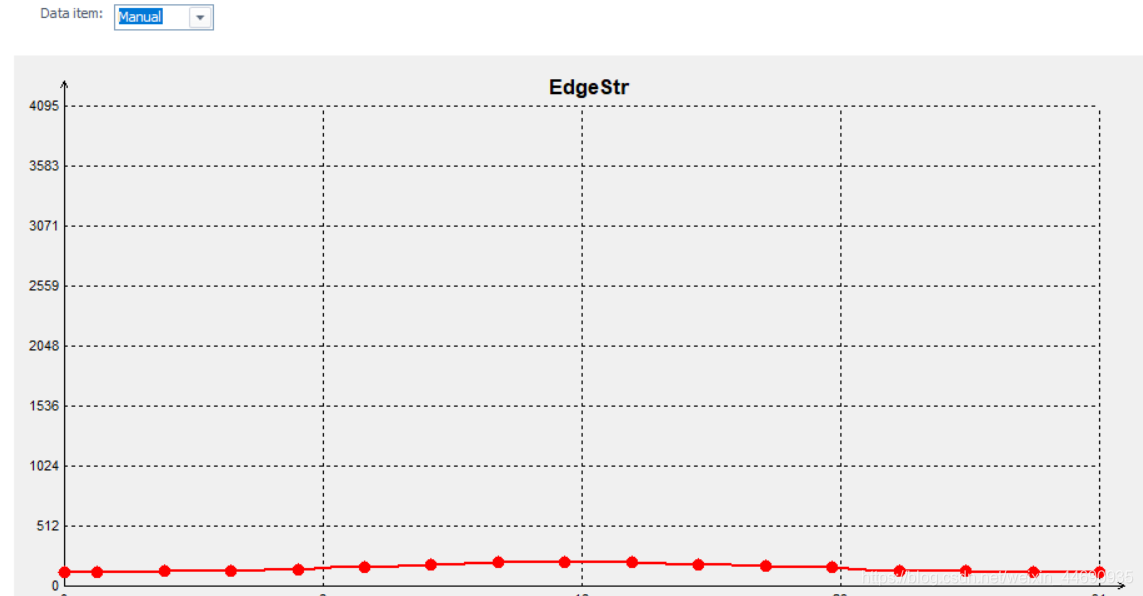

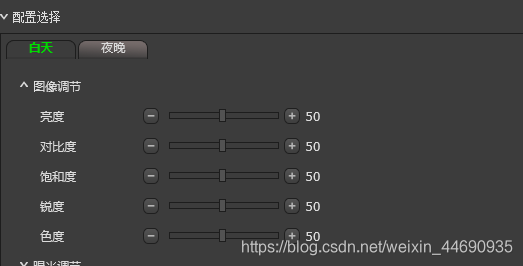

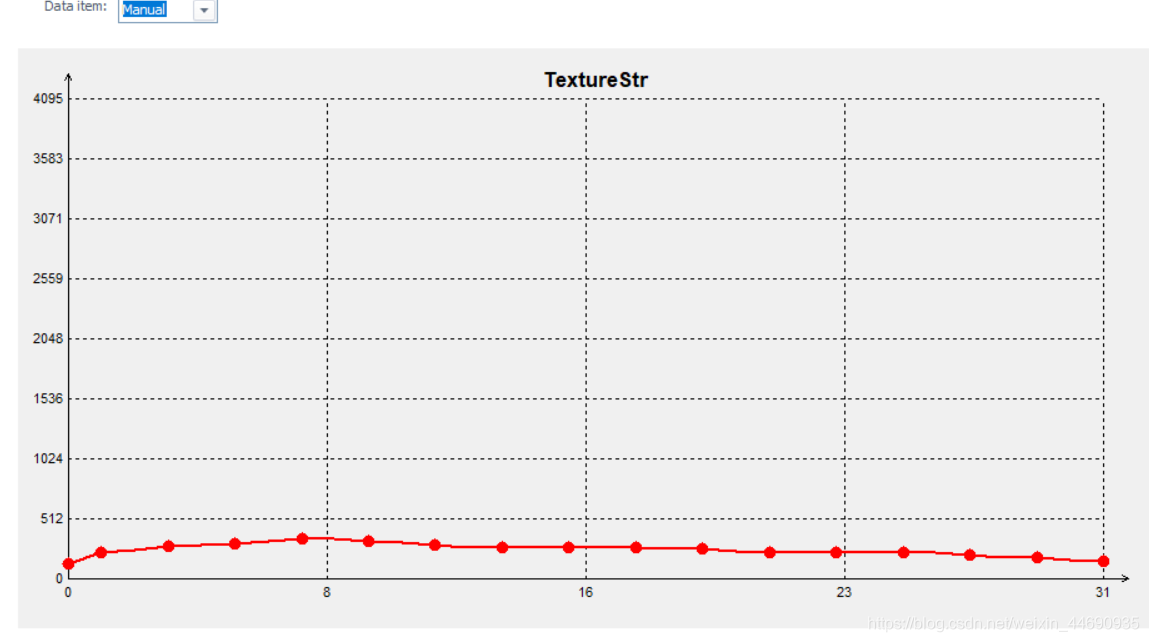

首先利用Web中自带的锐度进行调试，这里我们会发现Texture和EdgeStr两条曲线会发生改变，然后我将web锐度复原，使得画面图像处于细节较好的一个情况，但是会伴随一定的噪声，再接着我们需要调试YVUshapen是的图像效果变得清晰。

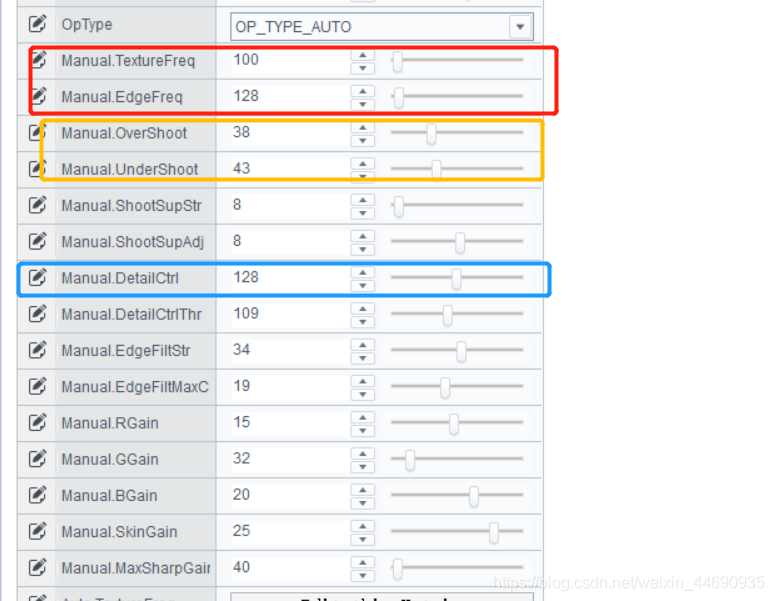

其中主要调试的参数有这几个。

3、然后我们可以通过调试3DNR，减少图像噪声的引入。

4、对模块局部对比对进行调试，主要是LDCI，跟据ISO进行联动调试。

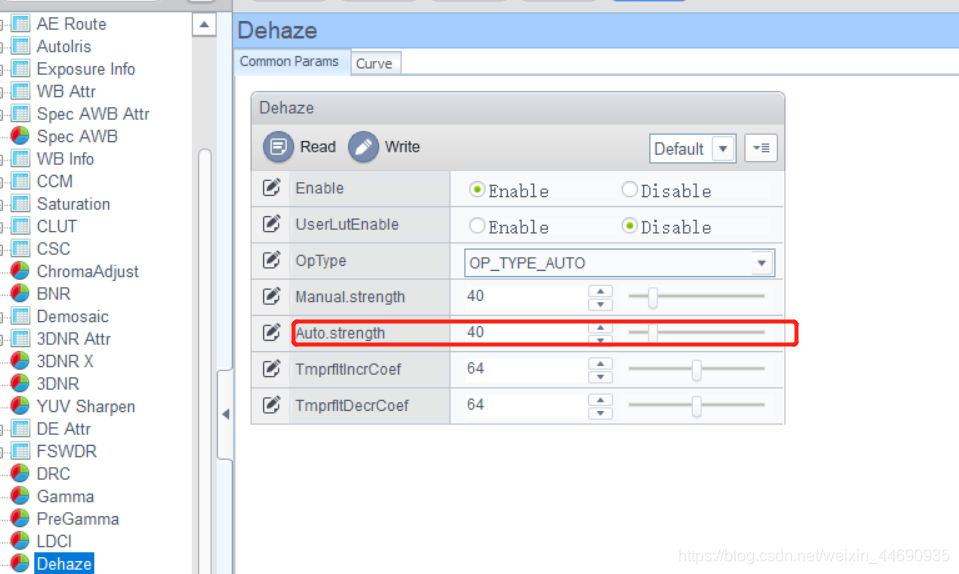

5、去雾为辅助（Dehaze）

这里去雾我们室内环境不能调太高，调到合适大小，可以适当提高图像清晰度。

通过 PQtools 读取当前的 sharpen 强度信息，或手动设置 sharpen 强度到最大，观

察是否有改善。

首先将 TextureStr 和 EdgeStr 都调到最大；

其次将 OverShoot 和 UnderShoot 调到最大；

再次将 DetailCtrl 设置为 128 ，同时，将 LumaWgt 都设置为 127 ；

最后根据图像的黑边白边的情况适当的调整 undershoot 和 overshoot 以及 shootSupStr 。如果图像的锐度太高，再适当降低 TextureStr 和 EdgeStr ，重复上

述三步即可调到客户想要的清晰度风格。
