视角FOV测试—imatest

1.视场角：视角FOV是指镜头所能覆盖的范围，(物体超过这个角就不会被收在镜头里),一个摄像机镜头能涵盖多大范围的景物，通常以角度来表示，这个角度就叫镜头的视角FOV。被摄对象透过镜头在焦点平面上结成可见影像所包括的面积，是镜头的视场

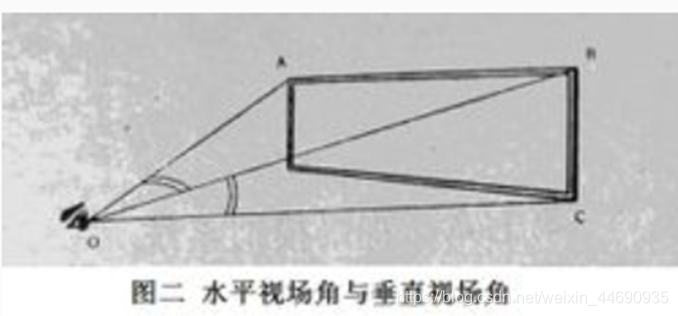

2.分为对角线视场角（FOV-D)、水平视场角（FOV-H)、以及垂直视场角（FOV-V）。对角线视场角最大，水平视场角次之，垂直视场角最小

3.分物方视场角和像方视场角，光学设备使用者关系是物方视角

4.视场角和焦距的关系：一般情况下，视场角越大，焦距就越短。

测试准备

1.测试前准备：

   预畸变SFRplus测试卡或二维云台，反射光源箱，色温照度计，专用三角支架。激光测距仪

2.测试环境：

   D65光源，保证该chart表面照度在600lux±100lux，尽量保证iso100，整个chart表面的亮度值相差小于10%.

3.测试目的：测试IP Camera的最大视角

4.测试步骤：

   步骤1：将chart固定好，保证照相系统的光轴中心正对着FOV Chart.的正中心，

   步骤2：预览画面状态稳定后，拍照

   步骤3：测量拍照西永到chart的距离L，测量实际拍摄的chart区域的对角线长度C，根据数据值计算视场角值。

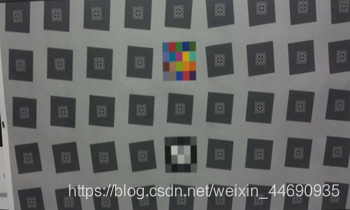

             预畸变SFRplus测试卡

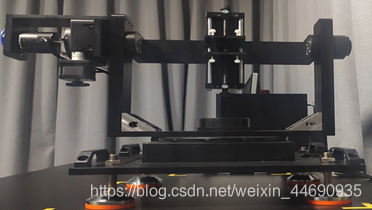

FOV二维云台

测试结果

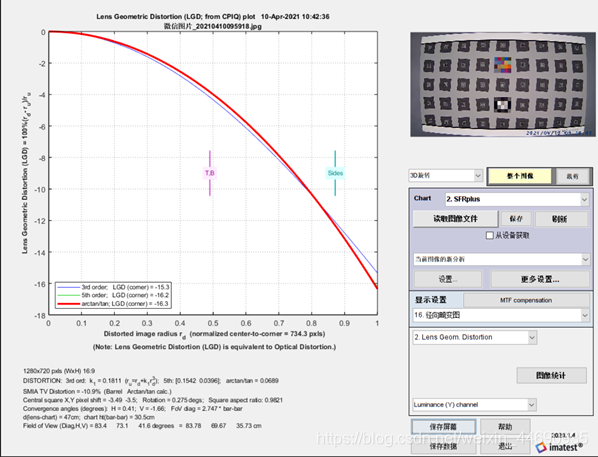

4.结果读取：1.Imatest可以通过输入L和测试卡的水平，垂直数据，可直接得出结果.

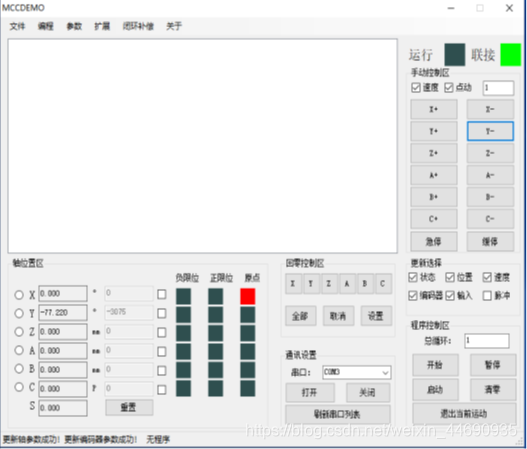

2.通过二维云台，直接得出水平和垂直视场角,再通过Imatest官方公式直接计算出对角视场角.

3.手动测试计算方法：

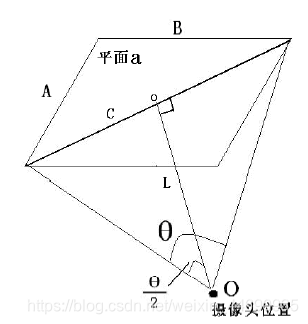

    1）拍照画面为平面a，L为垂直于平面a的线段，即拍照系统到FOV chart的距离，A.B为实际拍摄画面的最长宽度和长边，o为chart中心，如图

     2）实际拍摄画面如图2，测量实际所拍摄画面对角线C的长度，也可由公式计算，测量拍照系统到FOV chart的实际距离L

     3）视场角计算如下：
