视场角计算原理



1. 视场角的概念：在光学仪器中，以光学仪器的镜头为顶点，以被测目标的物像可通过镜头的最大范围的两条边缘构成的夹角，称为视场角。如图一。视场角的大小决定了光学仪器的视野范围，视场角越大，视野就越大，光学倍率就越小。通俗地说，目标物体超过这个角就不会被收在镜头里。视场角的FOV其与焦距的关系如下h = f*tan\[Theta] 像高 = EFL*tan (半FOV)

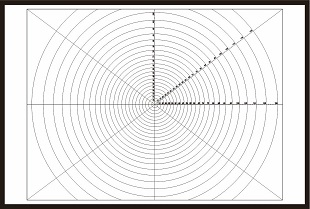

2. 视场角测试图纸可以测试摄像机视野大小是否满足要求，图示所展视场角可以测试90度以下所有规格，此规格的拍摄距离为50cm，如果需要测试广角视场角，可根据需要来制作规格。

     3. 测试步骤：

1） 将视场角测试图纸用磁铁固定在测试板上，摄像机正对图纸中心拍照(拍摄距离必须按照图纸规格来，此图纸的拍摄距离为 50cm)， 让两条对角线刚好落在画面四角.

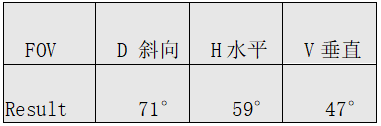

2） 拍摄图片后，根据刻度线读出水平、垂直、斜向视场角。如下所示：

 4. 计算原理
