LlamaIndex workflow 可视化

什么是workflow?

工作流是一种基于事件驱动、按步骤控制应用程序执行流程的方式。

在工作流中，您的应用程序被分为若干个“步骤”，每个步骤由特定事件触发，并且每个步骤又可能触发其他事件。

通过组合这些步骤和事件，您可以构建任意复杂的流程，这些流程封装了应用的逻辑，使得应用更加易于维护和理解。

工作流中的每个步骤可以是简单的一行代码，也可以是一个复杂的智能体。它们可以有多种输入和输出，这些输入和输出通过事件传递。

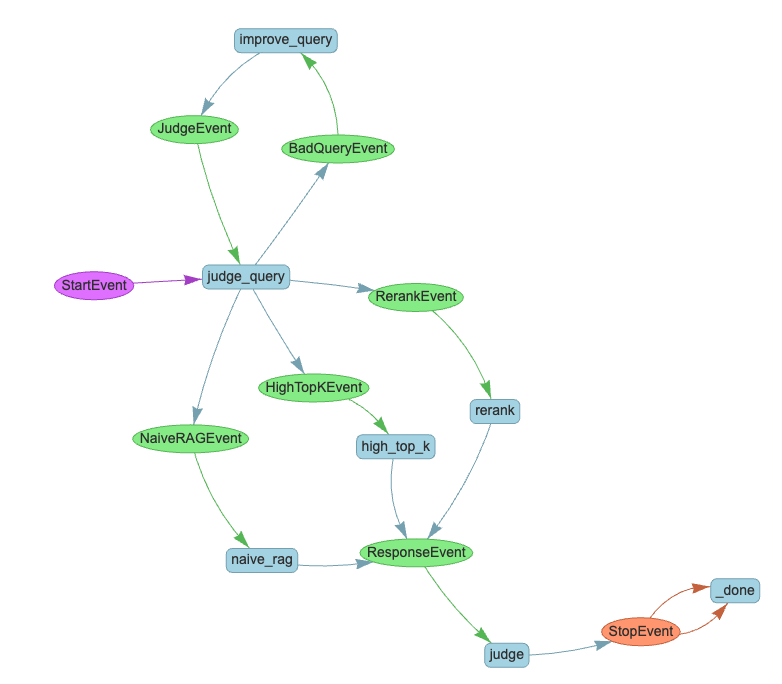

在这个可视化示例中，我们展示了一个相对复杂的工作流，它的目标是处理一个查询。工作流首先选择性地改进查询，然后尝试用三种不同的RAG（Retrieval-Augmented Generation）策略来回答查询。最后，LLM（大型语言模型）会从三种策略的结果中选择一个最佳答案并返回。

我们可以将此流程分解如下：

• StartEvent：工作流从一个开始事件触发。

• judge_query：此步骤评估查询的质量。如果查询质量不高，会生成一个BadQueryEvent。

• BadQueryEvent：这个事件触发一个名为improve_query的步骤，该步骤会尝试改进查询，并生成一个JudgeEvent。

• JudgeEvent：该事件再次触发judge_query，形成一个反馈循环，直到查询质量足够高为止。这种反馈循环被称为“反思”（Reflection），是工作流中实现智能决策的关键部分。

• 查询质量合格后：生成三个并行事件：NaiveRAGEvent、HighTopKEvent和RerankEvent，分别触发三个步骤，每个步骤运行不同的RAG策略。

• ResponseEvent：每个RAG策略会生成一个ResponseEvent，并触发judge_response步骤，该步骤会等待所有三个响应。

• judge_response：此步骤会评估并选出最佳响应，并通过StopEvent将最佳答案返回给用户。

LlamaIndex 如何进行可视化？

安装的内置可视化工具来实现：

pip install llama-index-utils-workflow

导入可视化工具, 并进行使用

from llama_index.utils.workflow import draw_all_possible_flows

# 可视化工作流

draw_all_possible_flows(MyWorkflow, filename="workflow.html")

完整实现

import asyncio

from llama_index.utils.workflow import draw_all_possible_flows
from llama_index.core.workflow import (
    StartEvent,
    StopEvent,
    Workflow,
    step,
)


class MyWorkflow(Workflow):
    @step
    async def my_step(self, ev: StartEvent) -> StopEvent:
        # 在这里做些事情
        return StopEvent(result="Hello, world!")


# 可视化工作流
draw_all_possible_flows(MyWorkflow, filename="workflow.html")

async def main():
    w = MyWorkflow(timeout=10, verbose=False)
    result = await w.run()
    print(result)

if __name__ == "__main__":
    asyncio.run(main())

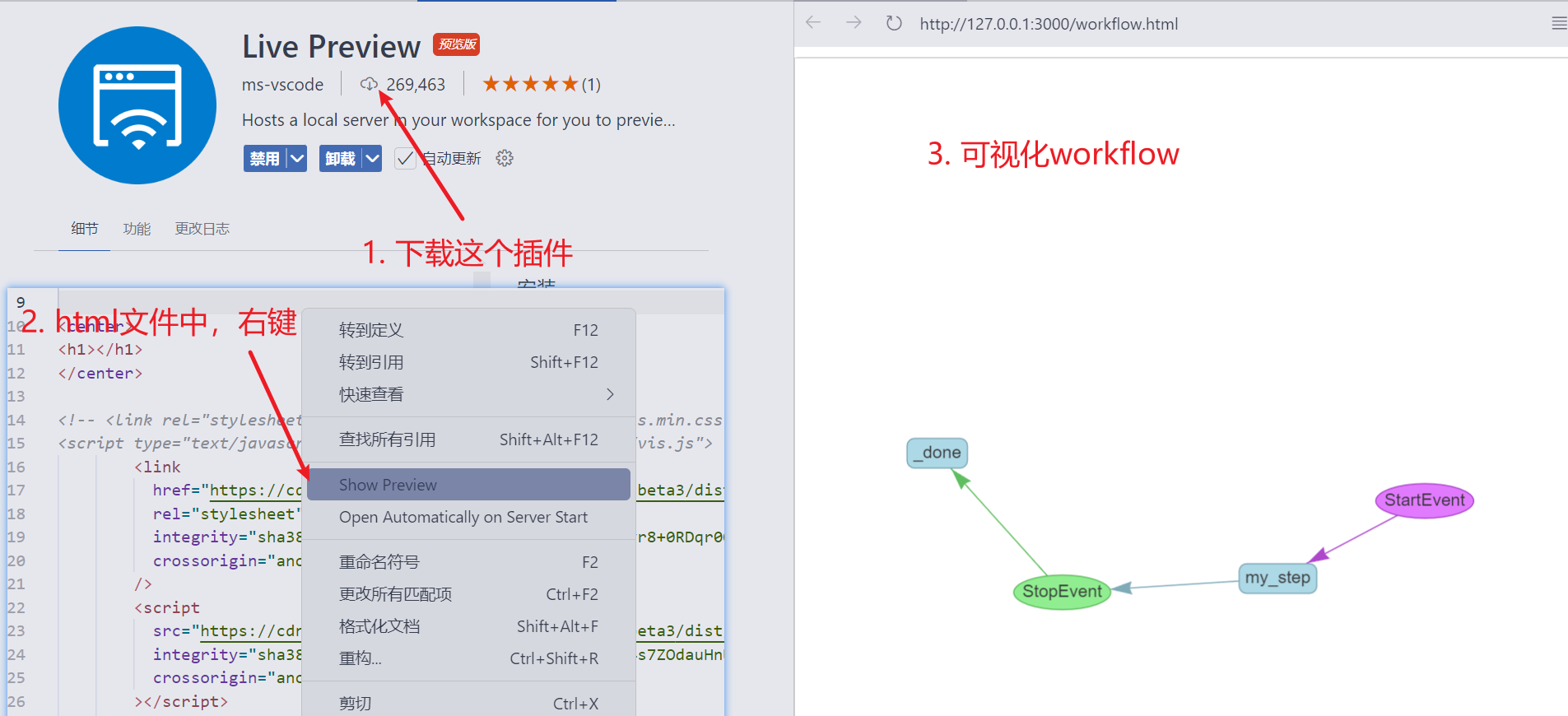

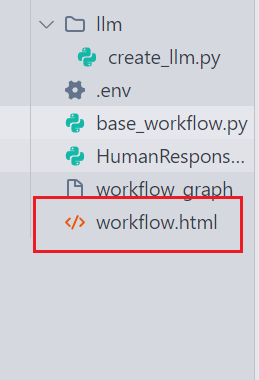

当前目录下会生成html
