C4D建模教程篇之在AI中绘制样条线至C4D挤压

前言:但凡表面是平整的形状,都可以在AI或者PS里做成样条线,放进C4D,挤压形成。必须是封闭路径,必须是路径不能是面。

原创不易,如需转载,请附上本文链接,谢谢支持
https://editor.csdn.net/md?articleId=111033887

获取更多优质资源与干货教程请关注微信公众号:希音的设计笔记

在这里插入图片描述
这里会出现两种情况,一种是路径图形,一种是面性图形,路径图形直接存储就好,如果下载的ai文件是面性图形怎么办呢,不要着急,请往下看:

路径形状

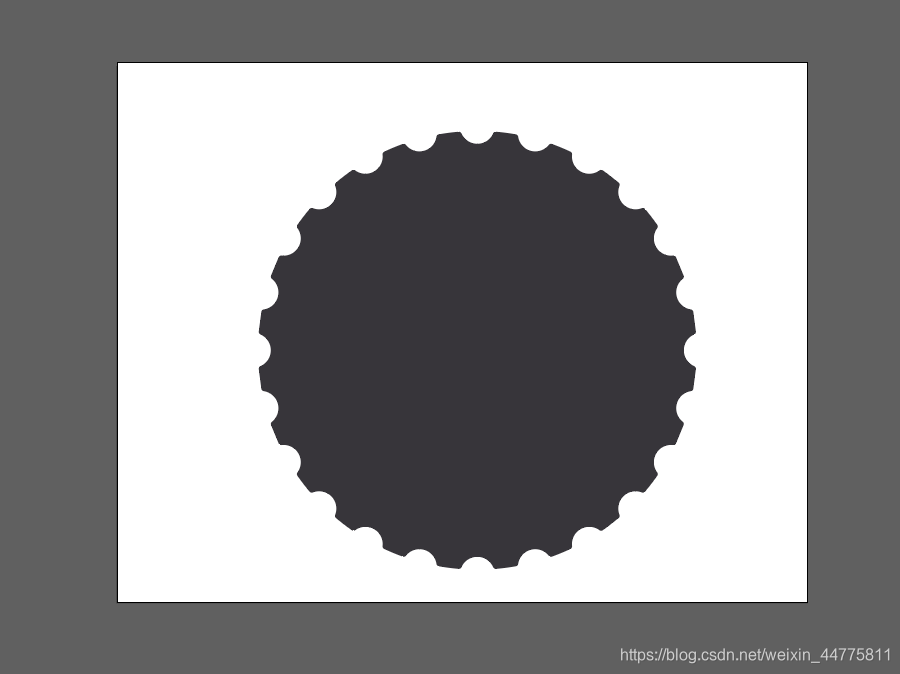

首先绘制一个形状,经过旋转复制,布尔运算我们得出这样一个齿轮状的形状图层
在这里插入图片描述

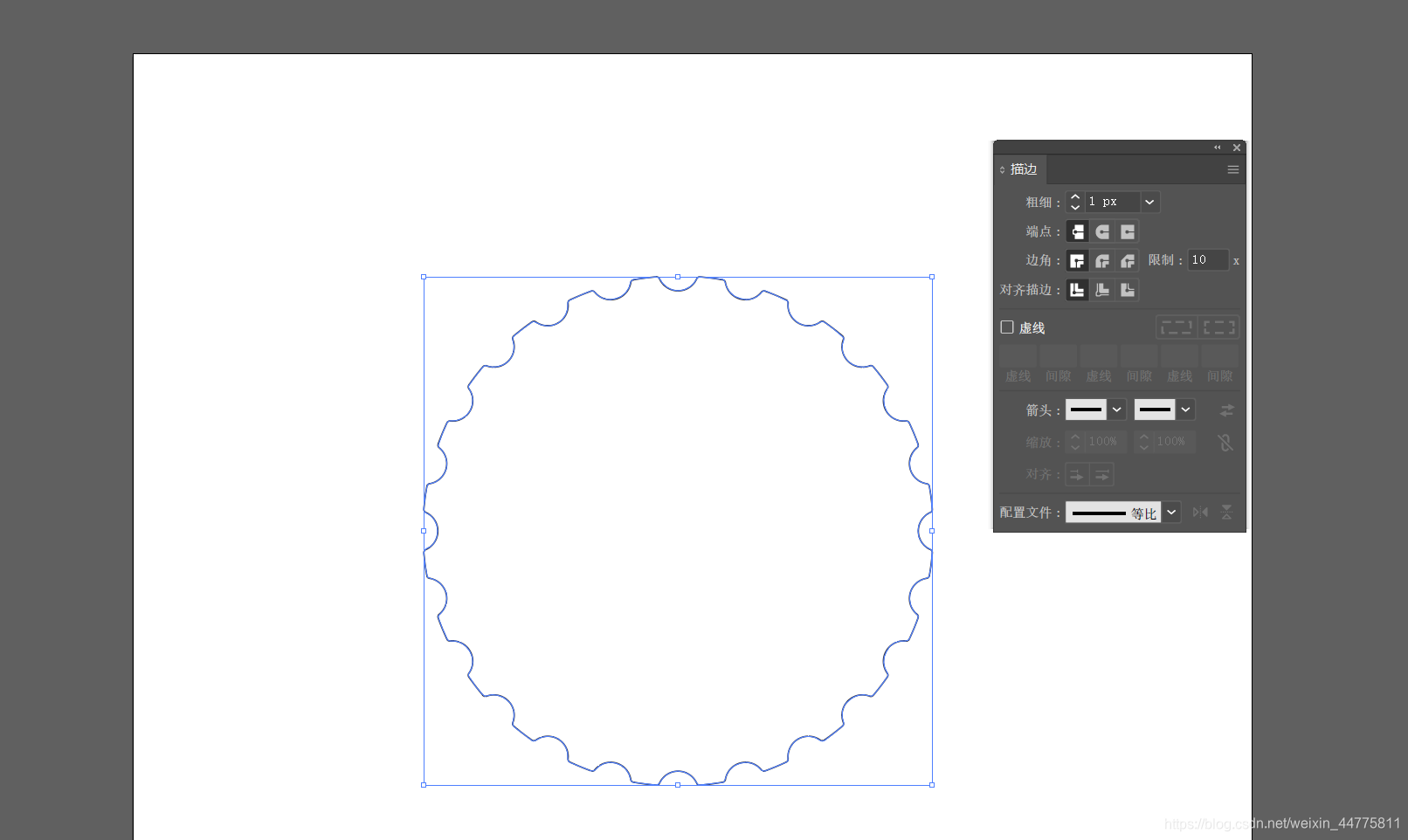

然后我们去掉填充,换成1px的描边
在这里插入图片描述

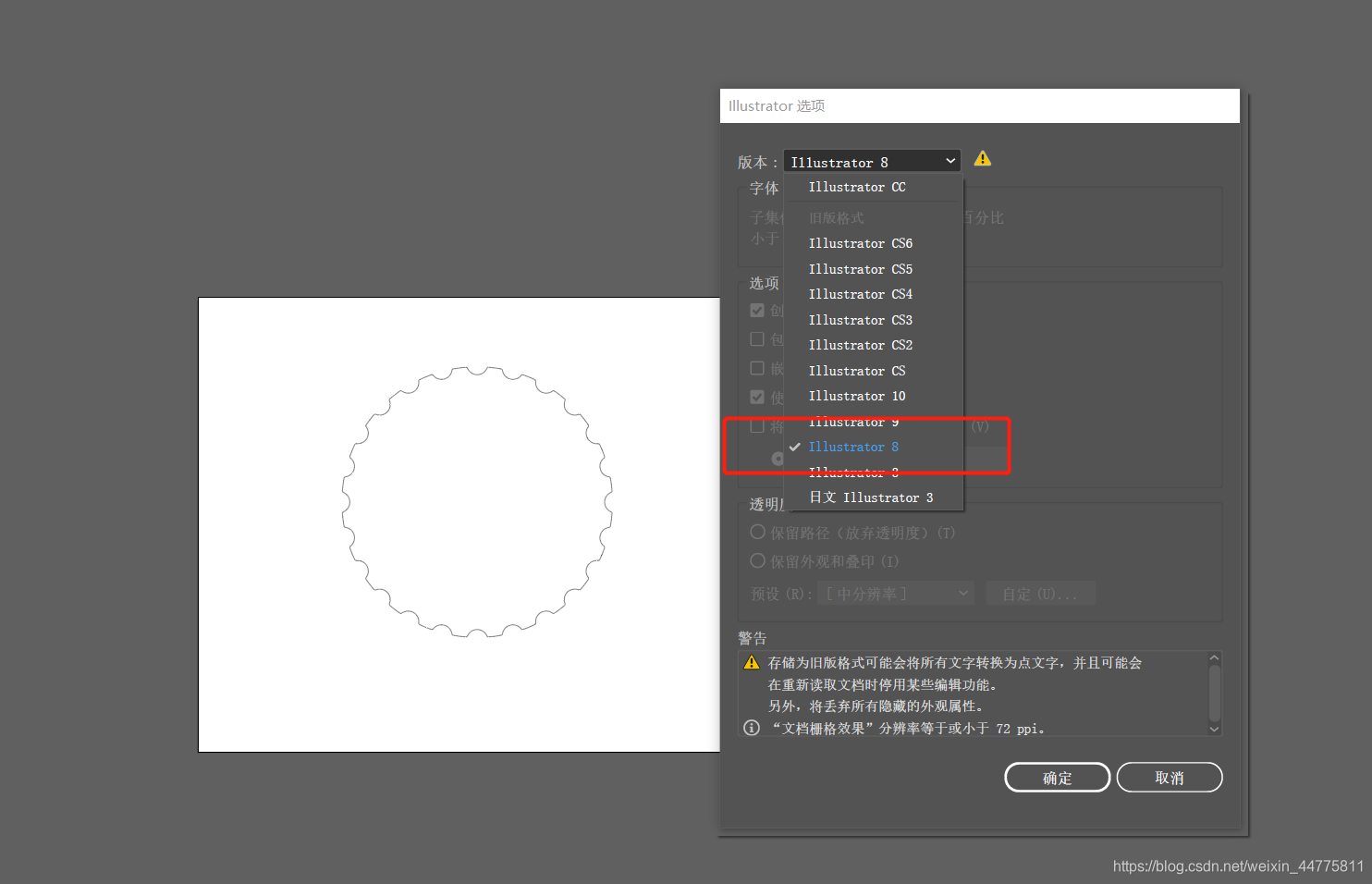

高版本的ai格式,C4D是不支持的,我试了下存成9版本,c4d果真不能识别。
还是老实存成8及以下版本吧。

在这里插入图片描述

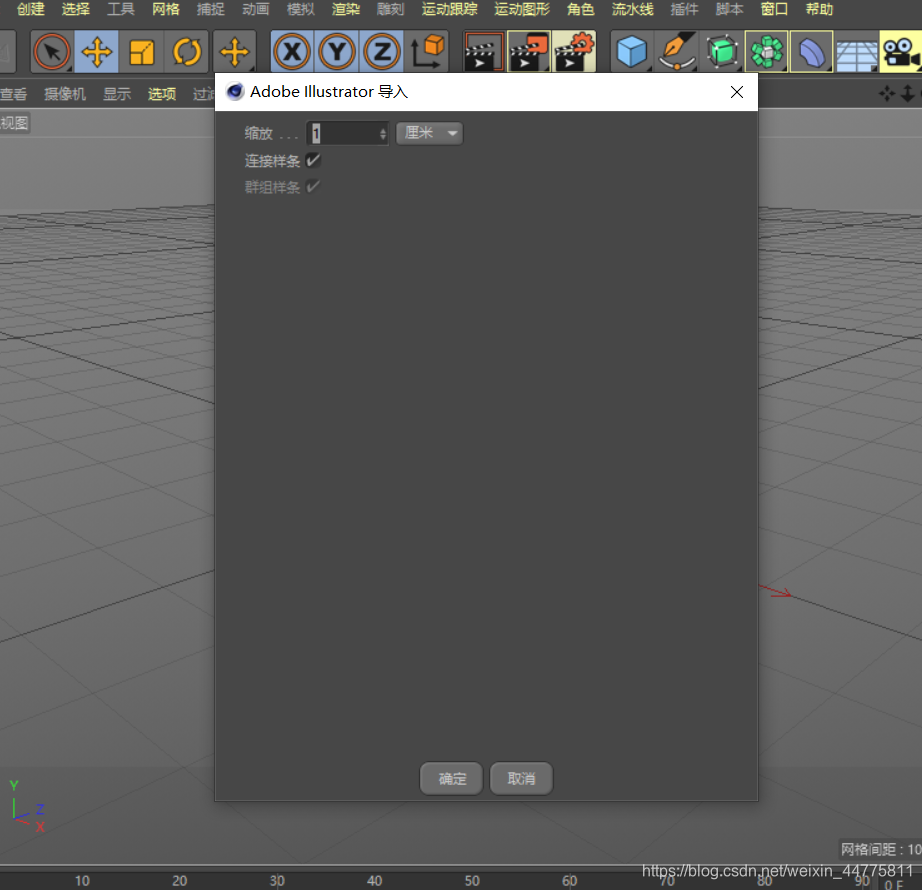

好了,我们打开C4D(R19),把刚刚存好的AI格式文件丢进去,
可以识别,点击确定

在这里插入图片描述

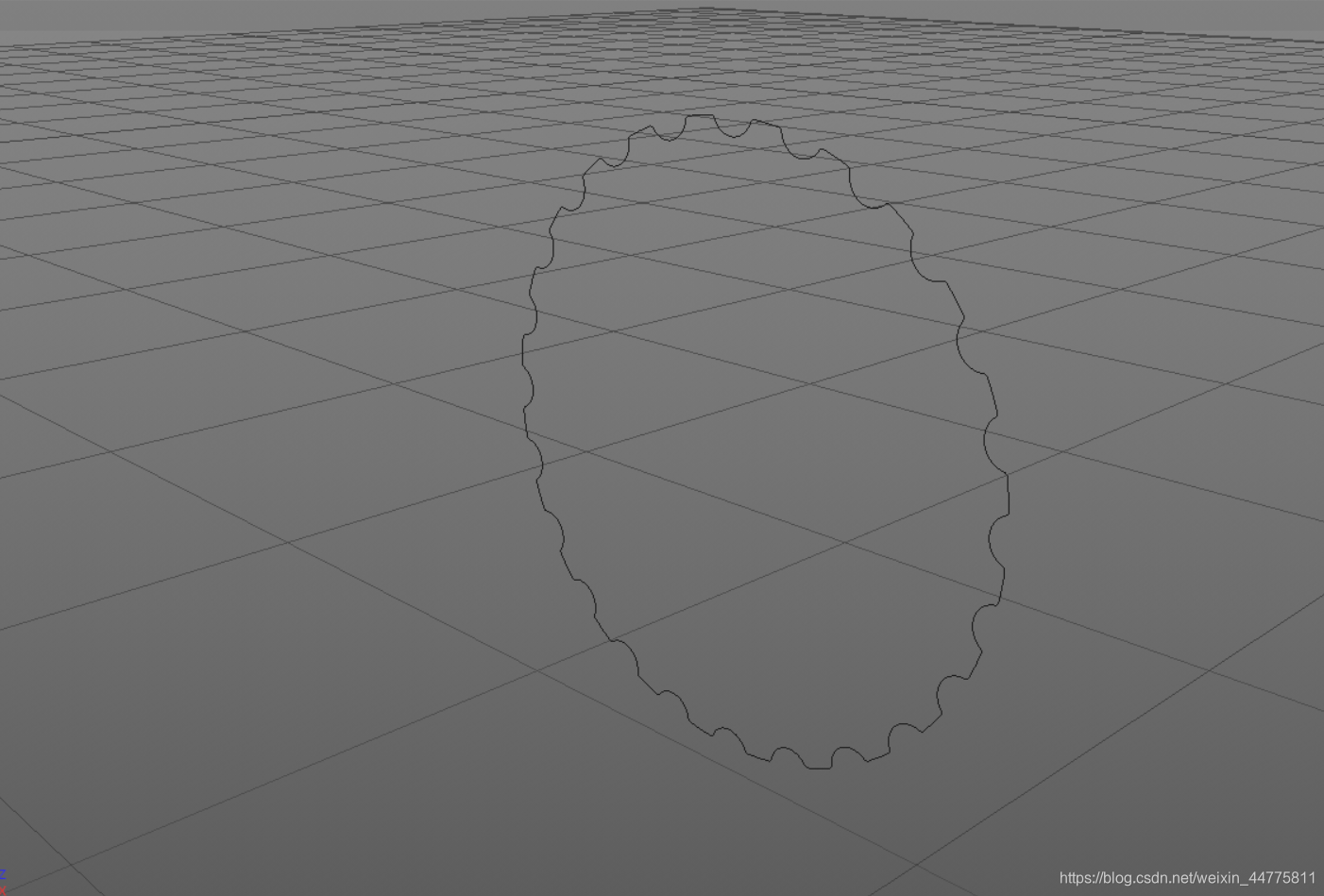

很好,哈哈接下来开始挤压吧~
在这里插入图片描述

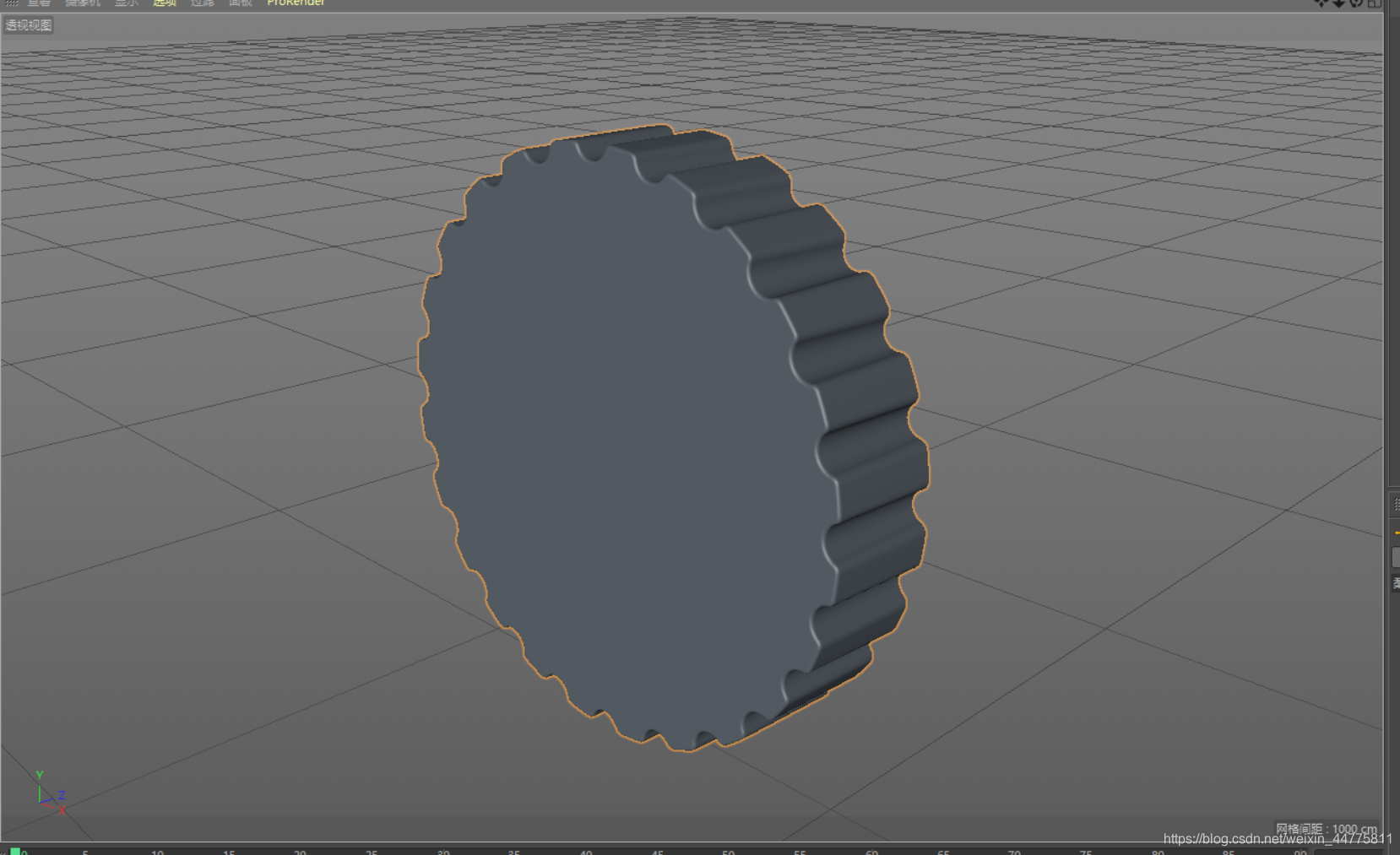

效果图如下
在这里插入图片描述

面性图形

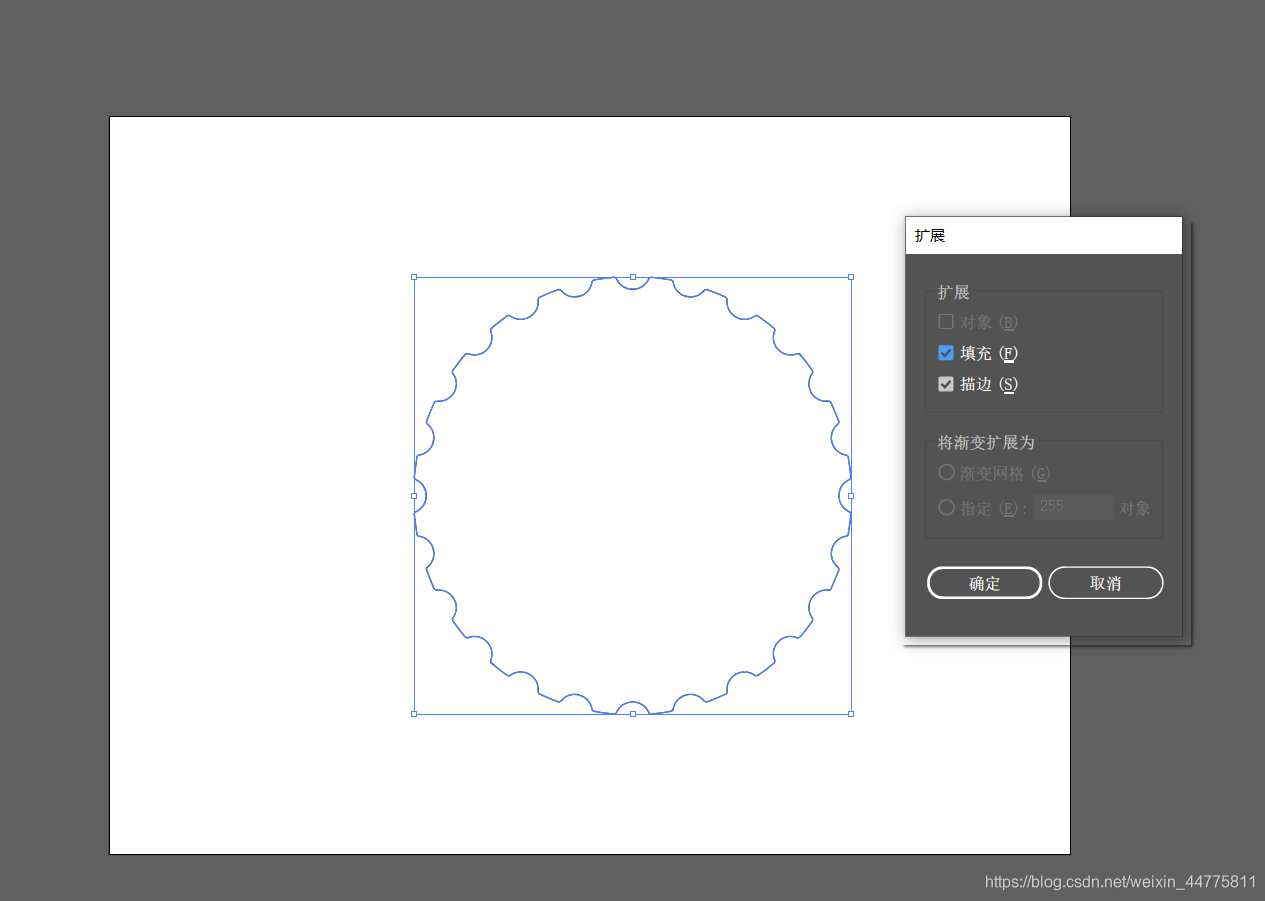

然后我们去掉填充,换成1px的描边,对象-扩展,弹窗点击确定
在这里插入图片描述

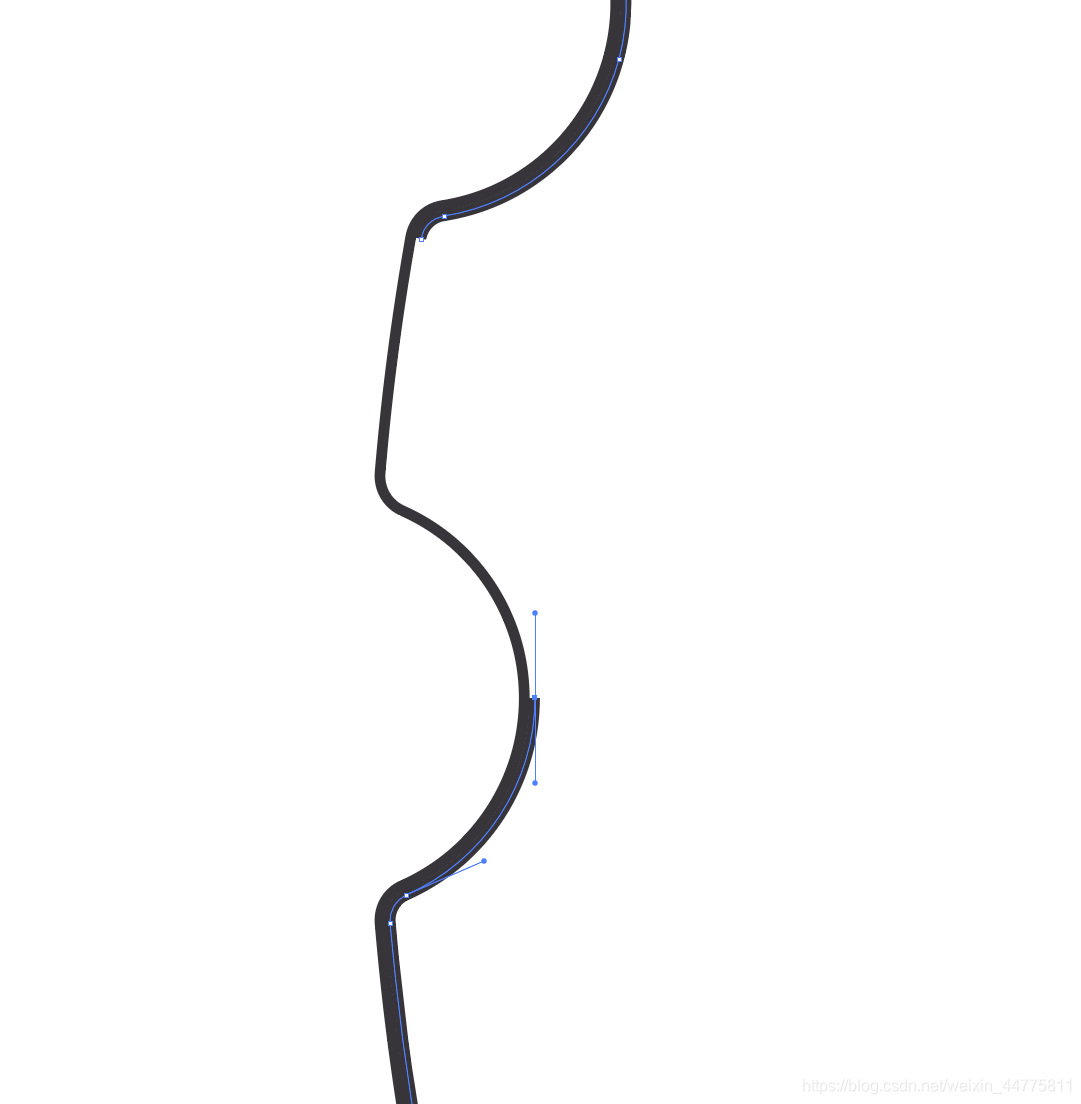

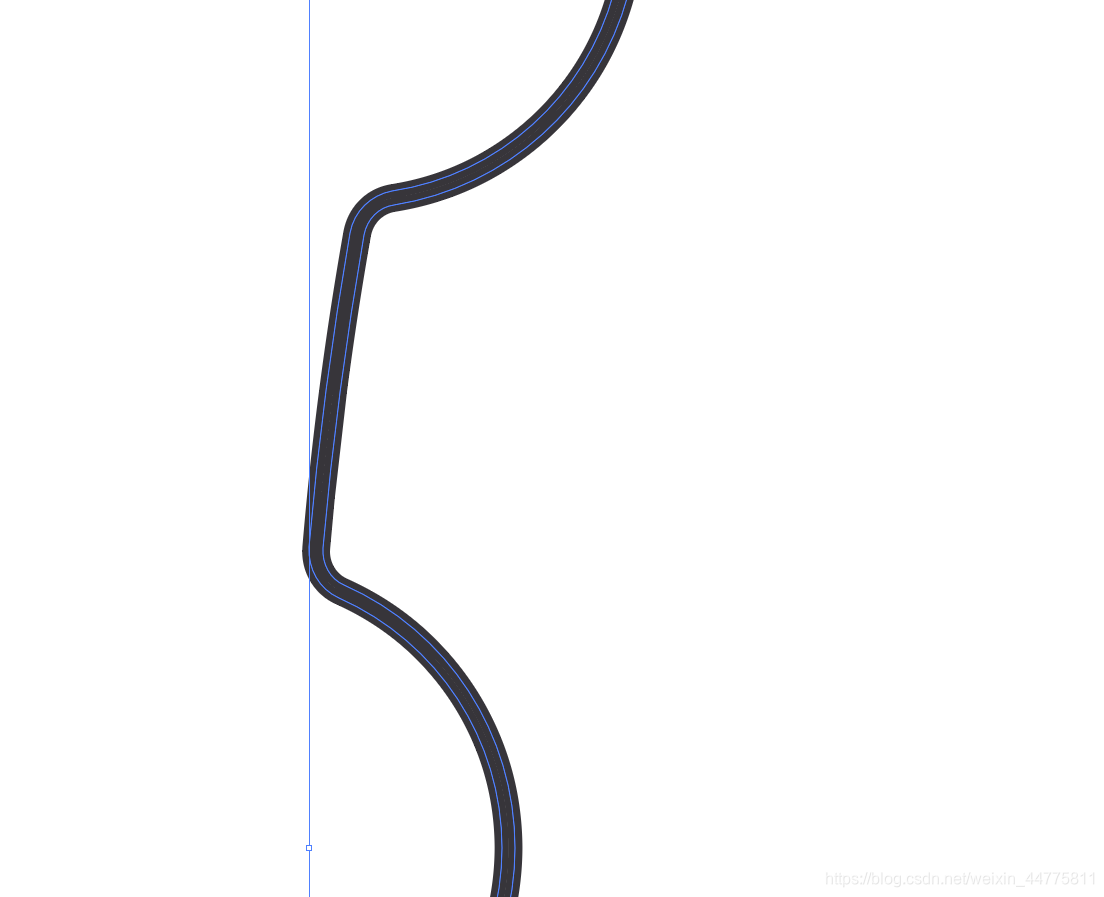

在这里得到了一个面,一个面是两条路径,所以我们必须删掉一条路径
在这里插入图片描述

,快捷键A选中一条删除
在这里插入图片描述
得到了一条路径的样条线,直接导出然后重复操作就可以啦
