【简要】芯片设计流程

SoC（System on Chip，系统级芯片）是一种将完整的电子系统集成到单一芯片上的技术。其核心目标是通过高度集成化设计，将多个功能模块（如CPU、GPU、内存、电源管理、通信接口等）整合到一颗芯片中。

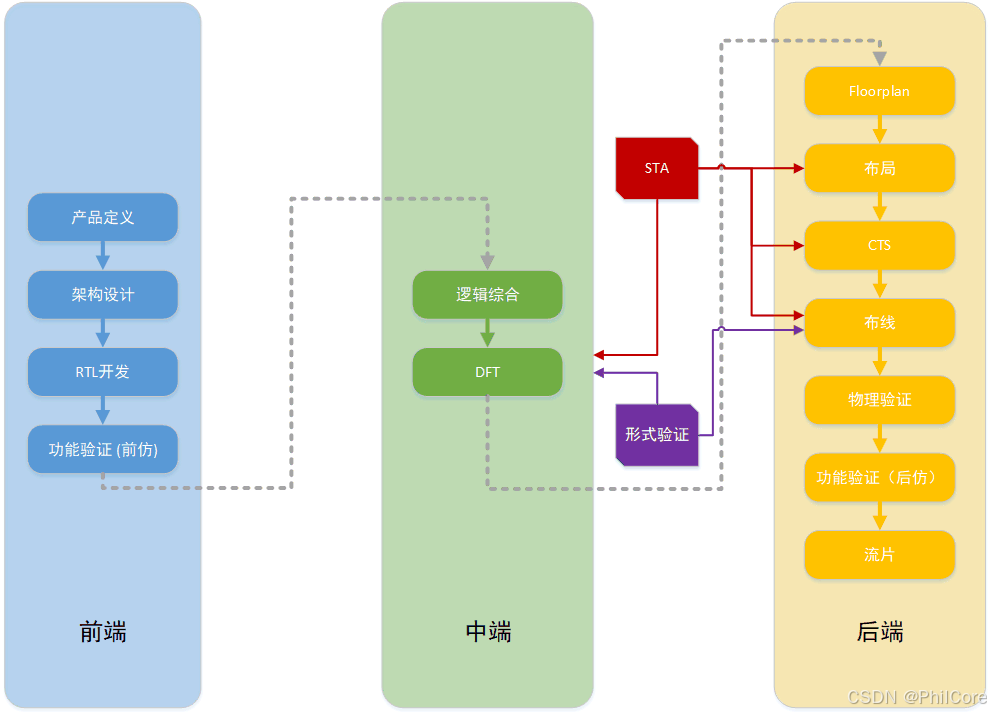

SoC的设计流程可以划分为前端设计（Front-End）、中端设计（Mid-End）、后端设计（Back-End）这三大部分，每部分包含的具体环节如下图。

前端设计（Front-End Design）

目标：功能定义与逻辑实现，与工艺无关。

1. 产品定义

根据产品的应用场合，确定芯片功能、性能、功耗、面积等指标。

2. 架构设计

定义软硬件划分、总线架构、IP核选型（如CPU、GPU、TPU等）。

3. RTL开发

使用HDL（硬件描述语言）开发定制IP或集成第三方IP（如RISC-V处理器、DDR）。

4. 功能验证（前仿）

基于UVM搭建验证平台，进行功能仿真，保证RTL代码的功能正确性。

---

中端设计（Mid-End Design）

目标：将RTL转换为可物理实现的网表，插入可测试性结构。

1. 逻辑综合

选择适当的逻辑器件库和SDC约束文件，将RTL转换为工艺相关的门级网表。

2. DFT（可测试性设计）

插入MBIST（存储器测试）、扫描链（Scan Chain）、边界扫描（Boundary Scan）等结构。

---

后端设计（Back-End Design）

目标：物理实现与工艺相关优化，确保芯片可制造。

1. Floorplan（布局规划）

确定SoC中各个模块在版图上的区域，包括标准单元、I/O接口和宏单元。

2. 布局（Placement）

根据网表和时序约束信息，结合Floorplan产生的DEF文件，使用工具自动放置标准单元。

3. CTS（时钟树综合）

优化时钟延迟与偏差，构造SoC内部全局或局部平衡的时钟链。

4. 布线（Routing）

在满足工艺规则和布线限制等约束下，根据电路连接关系将各单元和I/O接口用互连线连接起来。

5. 物理验证

包含DRC（设计规则检查）、LVS（版图与原理图一致性检查）、功耗完整性分析等。

6. 功能验证（后仿）

利用布局布线后获得的精确延迟参数（SDF文件）和网表进行仿真，验证网表的功能和时序是否正确。

7. 流片（Tape-out）

生成GDSII文件交付晶圆厂，如台积电（TSMC）、中兴国际（SMIC）等。

---

上面的SoC设计流程图中，STA和形式验证这两个环节在中端设计以及后端设计中都有涉及，具体作用如下：

静态时序分析（STA）

STA（Static Timing Analysis）是SoC设计中验证时序收敛性的重要工具，贯穿中端设计到后端设计的多个关键环节，以下是其具体参与环节及作用：

场景	作用
逻辑综合后	初步时序收敛，避免后端设计返工
DFT后	确保测试逻辑（如Scan Chain）的时序不影响芯片功能
布局后	基于线负载模型，估算线延迟
CTS后	修正时钟树偏差
布线后	基于实际寄生参数，验证全局时序收敛

形式验证

形式验证通过数学方法穷举所有可能的状态空间，验证设计是否满足预设的功能属性或与参考模型逻辑等价。以下是其在芯片设计流程中的参与环节及作用：

场景	作用
逻辑综合后	确保综合生成的网表与原始RTL功能等价
DFT后	确保测试逻辑（如Scan Chain）不影响功能
布局布线后	确认布局布线后的网表仍与RTL功能一致

---

最后，对芯片设计中前/中/后端的核心任务以及使用的典型工具与技术总结如下表

阶段	核心任务	典型工具与技术
前端	功能定义、架构决策、RTL代码编写与验证	Verilog/VHDL、UVM、Matlab/SystemC
中端	逻辑综合、测试结构插入、初步时序收敛	Design Compiler、Tessent DFT、PrimeTime
后端	物理布局、时序/功耗/面积优化、制造规则检查	Innovus、ICC、Calibre、StarRC
