注：本方法使用的数据是从ADNI上下载的18F-FDG图像，下载的格式是DCM格式（PET图像会有其他格式的图像，我只使用了DCM格式的图像，如果要预处理其他格式的PET图像可以查看我的主页，有教程）环境使用了MATLABR2021a SPM12

一、单个PET图像预处理

为了更好理解批量预处理，有必要了解单个PET图像是如何预处理的。只想看批量预处理的直接跳到批量预处理即可
PET预处理整个流程如下：使用MRIConvert软件将DCM格式转为hdr格式→Realign→Normalise→Coregister→ImCalc→Smooth

1、使用MRIConvert处理DCM

打开程序选择输出输入目录并且选择SPM Analyze如下图所示
在这里插入图片描述

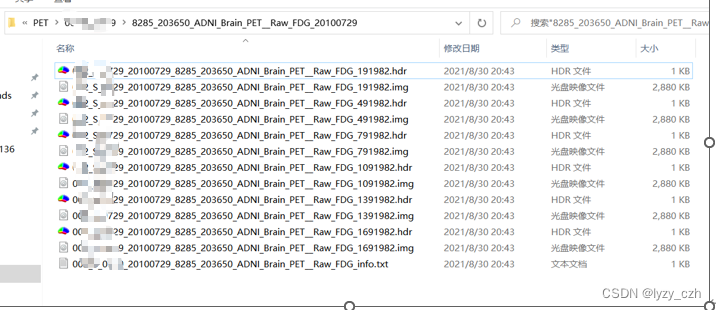

转换完成后输出如下：

这里生成了多个hdr/img的图像，只需要选择其中最好的一个即可（我看起来都是一样的）

在这里插入图片描述

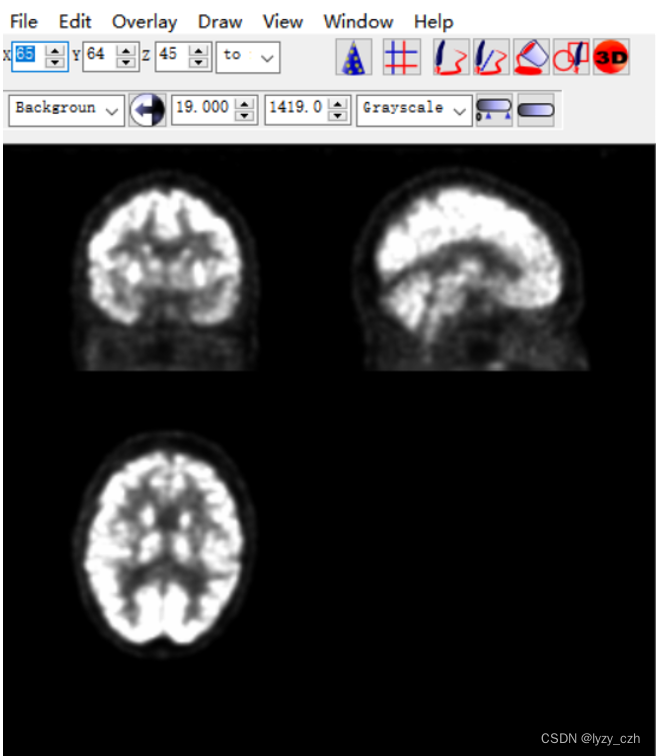

使用MRIcron打开hdr文件如下：MRIcron在我的之前的文章有介绍

2、MRI和PET数据预处理过程

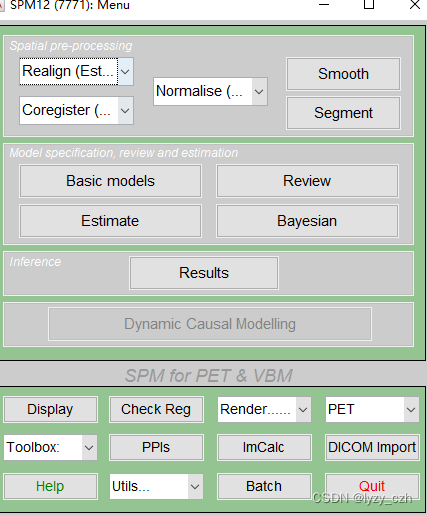

1）打开matlab命令行输入spm pet，打开SMP12，界面如下

在这里插入图片描述

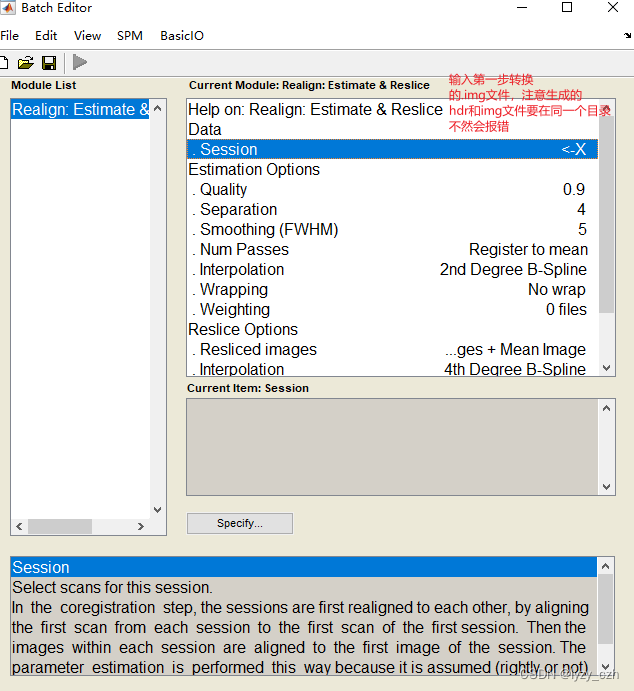

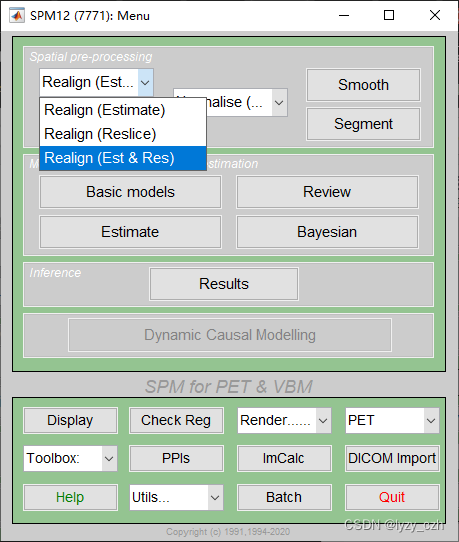

2） Realign，只需要编辑Session，其他参数不用改，编辑好后点击左上角绿色三角形按钮：

在这里插入图片描述

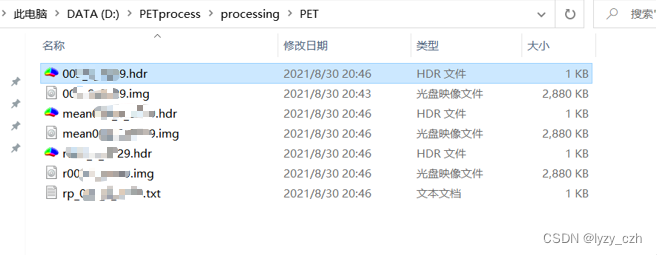

此时在输出目录下生成如下文件：

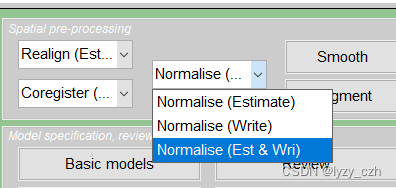

3）将mean002_s_0729的hdr数据配到PET模板上，点击Normalise（Est & Wri）

在这里插入图片描述

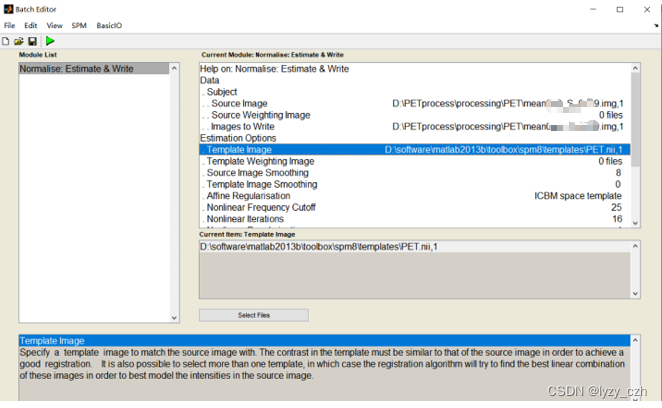

弹出以下窗口，只需编辑Source Image， Images to Write和Template Image；其他参数不动，最后点击左上角蓝色三角形运行

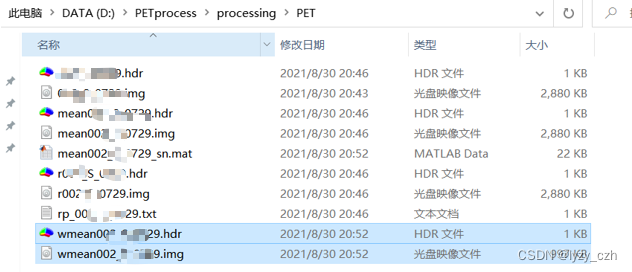

生成如下文件：

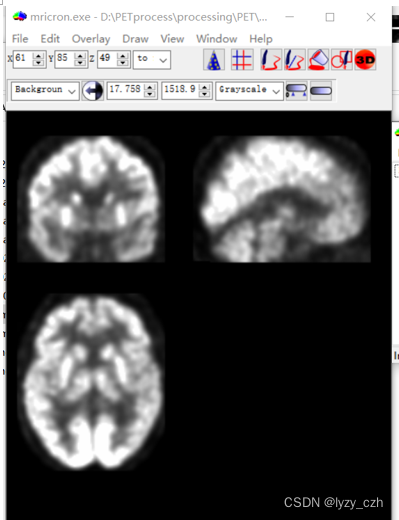

点开wmeanxxxx.hdr如下：

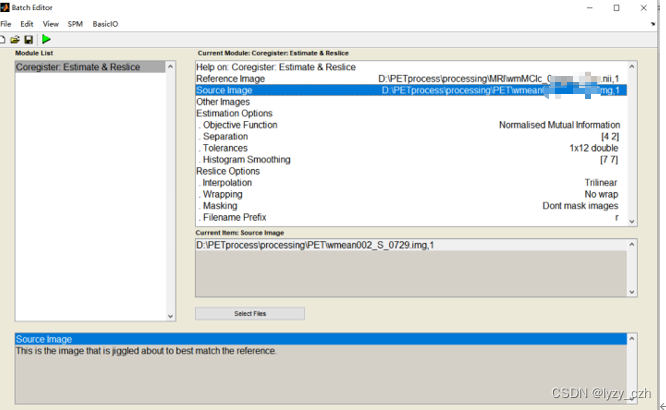

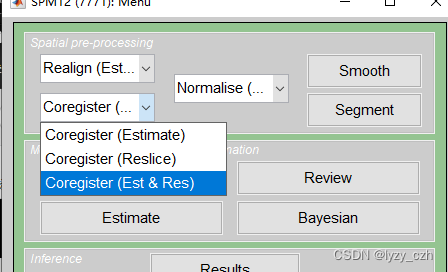

4）将wmeanxxxx.hdr配准到自己的MRI图像wmxxxx.nii上，打开Coregister（Est & Res），只修改Reference Image和Source Image;

注意：如果只需要处理PET图像，MRI可以使用模板来进行配准和去头骨影像（这里是配准到同一患者的SMRI预处理后的图像 wmxxxx.nii是SMRI预处理后的图像）
在这里插入图片描述

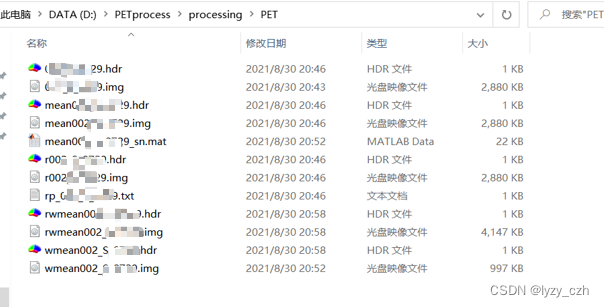

生成如下文件：

此时的PET与MRI大小相同

5）去头颅

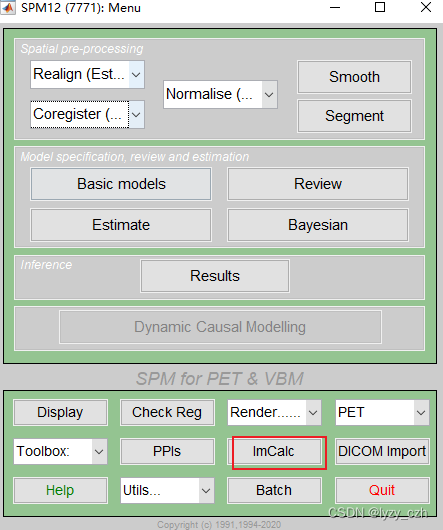

点击ImCalc
在这里插入图片描述

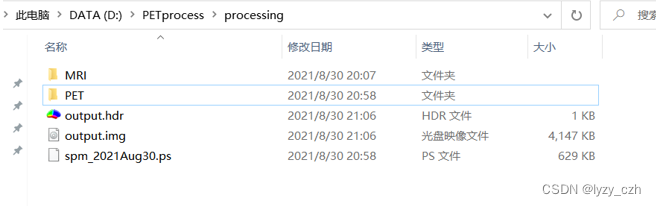

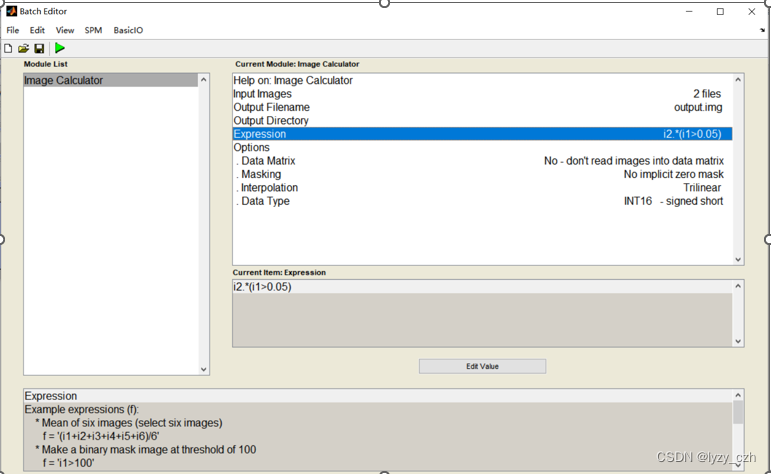

弹出如下界面，Input Images先选择MRI的图像，即wmxxxx.nii（也可以选MRI模板），再选rwmeanxxxx.img，Expression输入i2.*(i1>0.05)，其中i1表示第一张图像，i2表示第二张，运行后会在matlab的当前路径输出结果，我这里是PETprocess\processing，所以在下面会生成output图像。
在这里插入图片描述

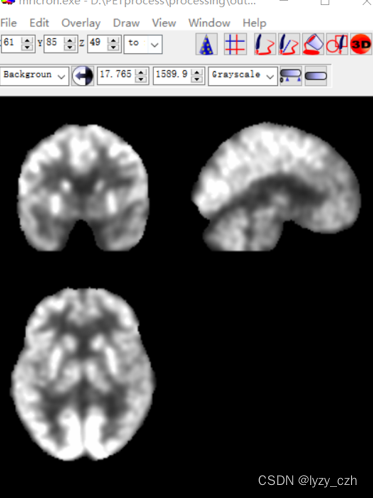

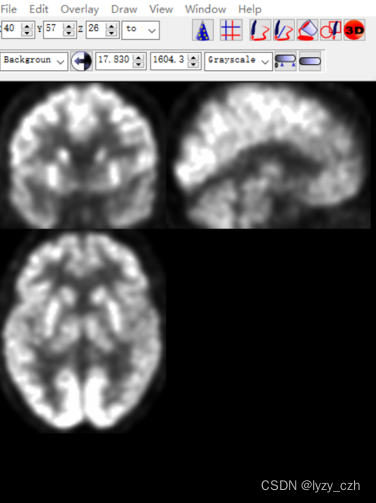

打开output图像如下：

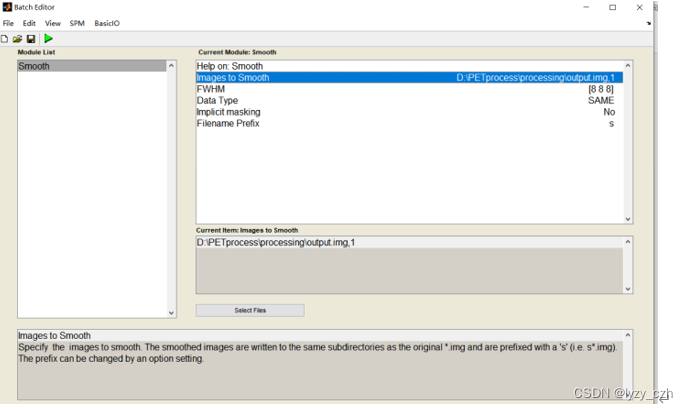

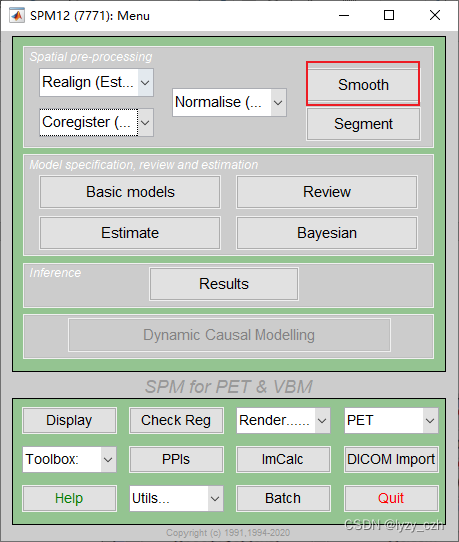

6）最后一步进行8mm的平滑

在这里插入图片描述

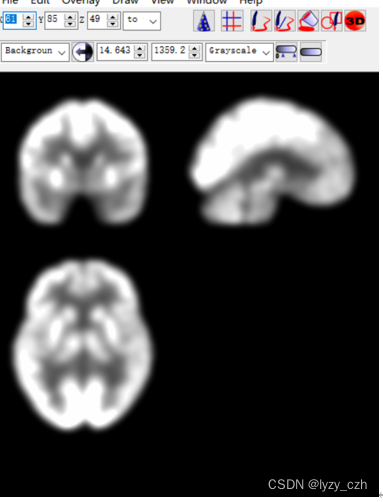

最后得到的图像如下：

这便是PET预处理后的图像，到此整个PET预处理流程已经走完，做完后发现这也太复杂了，如果要处理几百张图像人估计都没了。。。所以接下来的才是重头戏，批量预处理。

二、批量预处理

我这里的方法是使用SPM12自带的batch工具选择需要的步骤之后生成脚本文件，然后根据实际情况修改脚本完成批量预处理！

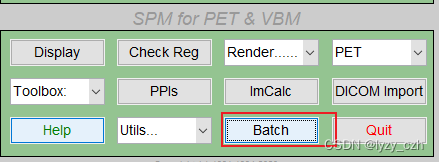

1、点击Batch

在这里插入图片描述

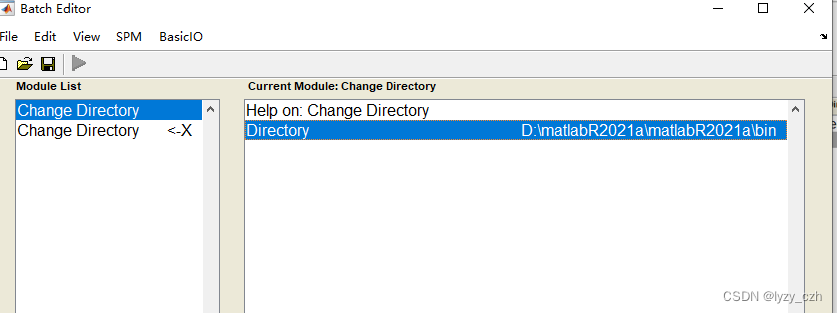

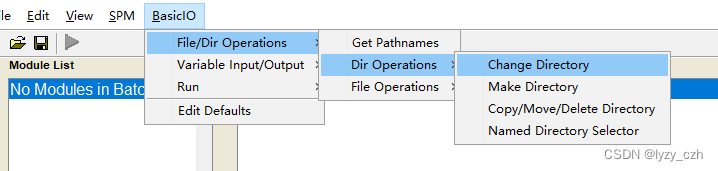

2、转到工作路径

在这里插入图片描述

3、选择预处理步骤

在这里插入图片描述

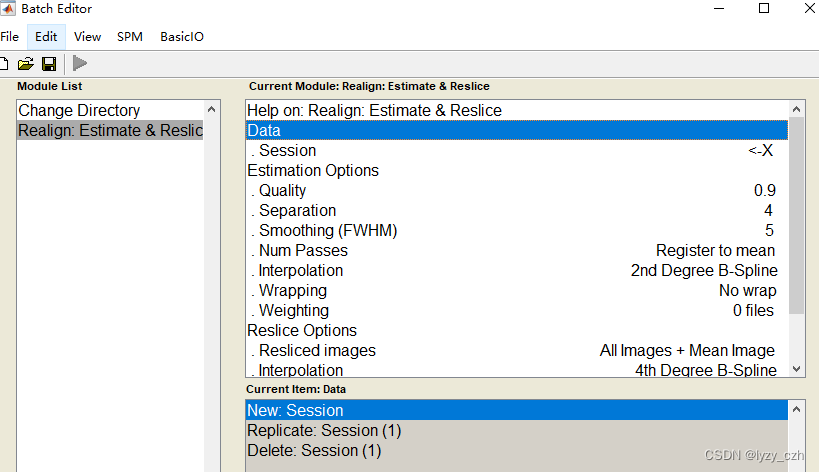

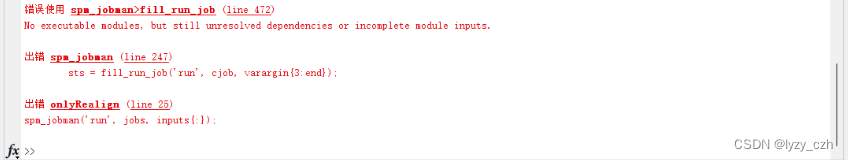

选择后要点一下要输入数据的地方不然可能会报错，如下图双击Data然后回多出一行Session这样就不会有问题了

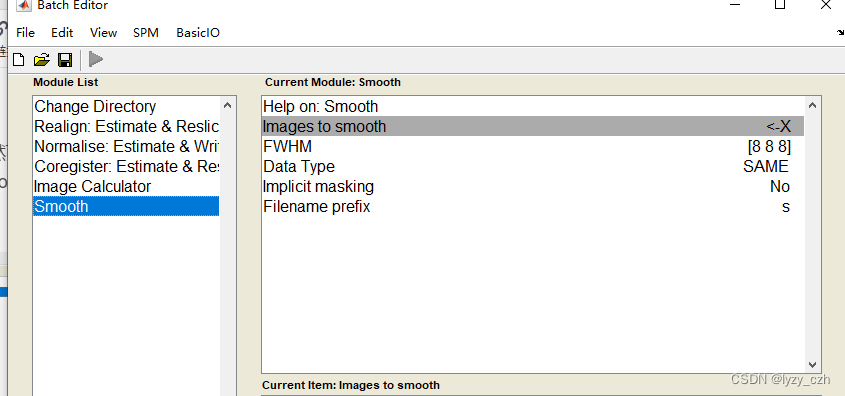

依次选择所有步骤如下一共5个步骤：

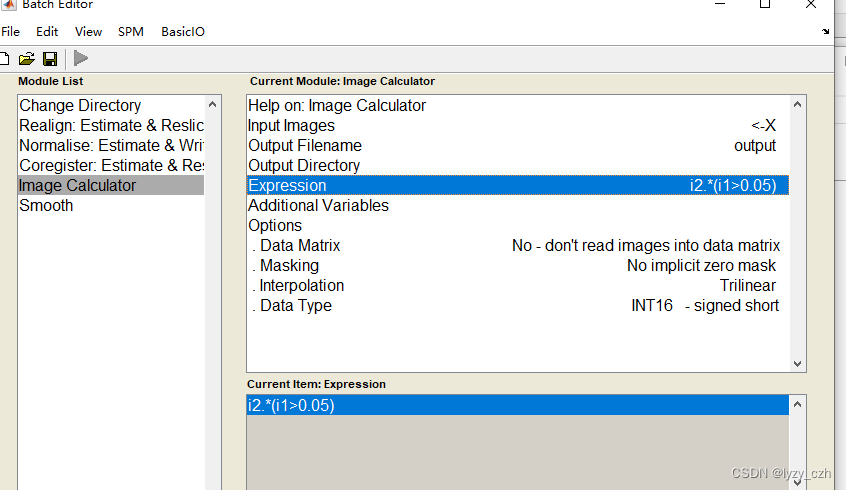

注意在Image Calculator的Expression输入是固定的因此可以直接在这里输入如下：

在这里插入图片描述

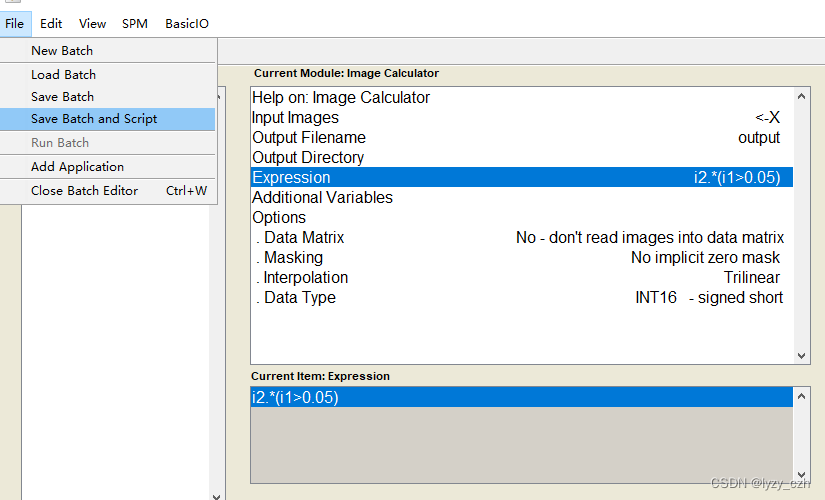

4、生成batch脚本

在这里插入图片描述

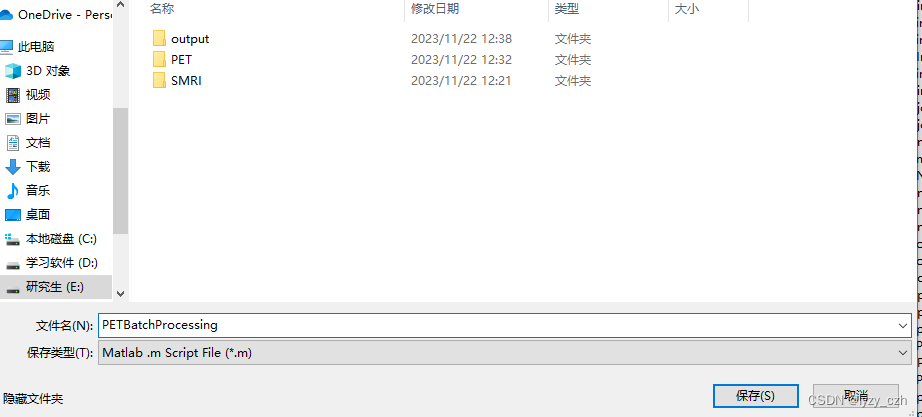

选择保存脚本的路径

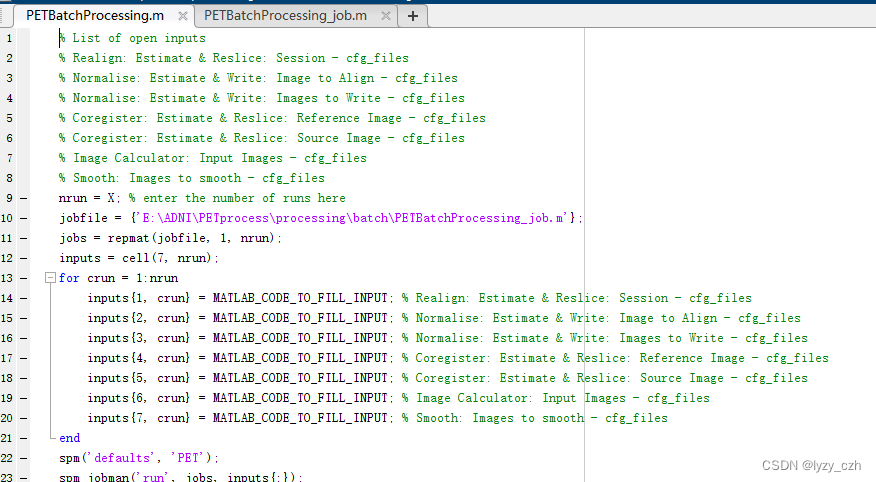

点击保存后，会生成两个.m文件并且自动在matlab打开脚本文件如下：

这里生成的只是模板文件，图像的输入输出还有一些细节是需要我们手动修改实现的。

5、修改脚本代码

1、xxx.m文件代码如下（xxx是你自己的命名）

% List of open inputs
% Realign: Estimate & Reslice: Session - cfg_files
% Normalise: Estimate & Write: Image to Align - cfg_files
% Normalise: Estimate & Write: Images to Write - cfg_files
% Coregister: Estimate & Reslice: Reference Image - cfg_files
% Coregister: Estimate & Reslice: Source Image - cfg_files
% Image Calculator: Input Images - cfg_files
% Smooth: Images to smooth - cfg_files


% 设置MRI文件夹路径
mri_folder = 'E:\ADNI\PETprocess\processing\batch\SMRI';

% 设置PET文件夹路径和待处理的图像数量
pet_folder = 'E:\ADNI\PETprocess\processing\batch\PET';
% 读取PET文件夹中的图像文件名列表
pet_files = dir(fullfile(pet_folder, '*.img'));
numFiles = length(pet_files);
pet_filenames = {pet_files.name};
nrun = numFiles; % 请将X替换为实际的图像数量
jobfile = {'E:\ADNI\PETprocess\processing\xxx_job.m'}; %注意这里要对应
jobs = repmat(jobfile, 1, nrun);

% 循环处理每个PET图像
for crun = 1:nrun
    output_path = 'E:\ADNI\PETprocess\processing\batch\output\AD'; % 数据结果的目录，job文件也要添加这个路径
    subjectID = strrep(pet_filenames{crun}, '.img', ''); % 获取当前处理的图像文件名（不含扩展名）
    % Realign: Estimate & Reslice
    inputs{1, crun} = cellstr(fullfile(pet_folder, pet_filenames{crun})); % 输入待处理的PET图像
    % Normalise: Estimate & Write
    inputs{2, crun} = cellstr(fullfile(pet_folder, ['mean', subjectID, '.img'])); % 输入mean图像
    inputs{3, crun} = cellstr(fullfile(pet_folder, ['mean', subjectID, '.img'])); % 输入mean图像
    % Coregister: Estimate & Reslice
    inputs{4, crun} = cellstr(fullfile(mri_folder, [subjectID, '.nii'])); % MRI参考图像
    inputs{5, crun} = cellstr(fullfile(pet_folder, ['wmean', subjectID, '.img'])); % 输入rwmean图像
    % Image Calculator
    i1 = fullfile(mri_folder, [subjectID, '.nii']);
    i2 = fullfile(pet_folder, ['rwmean' subjectID, '.img']);
    inputs{6, crun} = [cellstr(i1); cellstr(i2)]; % 将i1和i2组合成一个cell数组，然后赋值给inputs{6, crun}
    inputs{7, crun} = [subjectID, '.nii'];

    % Smooth
    inputs{8, crun} = cellstr(fullfile(output_path, [subjectID, '.nii']));  % 输入文件为subjectID.nii图像
end
% 加载SPM默认设置和运行处理任务
spm('defaults', 'PET');
spm_jobman('run', jobs, inputs{:});

2、xxx_job.m文件代码如下（xxx是你自己的命名）

%-----------------------------------------------------------------------
% Job saved on 20-Nov-2023 19:01:02 by cfg_util (rev $Rev: 7345 $)
% spm SPM - SPM12 (7771)
% cfg_basicio BasicIO - Unknown
%-----------------------------------------------------------------------
matlabbatch{1}.cfg_basicio.file_dir.dir_ops.cfg_cd.dir = {'D:\matlabR2021a\matlabR2021a\bin'};
matlabbatch{2}.spm.spatial.realign.estwrite.data = {'<UNDEFINED>'};
matlabbatch{2}.spm.spatial.realign.estwrite.eoptions.quality = 0.9;
matlabbatch{2}.spm.spatial.realign.estwrite.eoptions.sep = 4;
matlabbatch{2}.spm.spatial.realign.estwrite.eoptions.fwhm = 5;
matlabbatch{2}.spm.spatial.realign.estwrite.eoptions.rtm = 1;
matlabbatch{2}.spm.spatial.realign.estwrite.eoptions.interp = 2;
matlabbatch{2}.spm.spatial.realign.estwrite.eoptions.wrap = [0 0 0];
matlabbatch{2}.spm.spatial.realign.estwrite.eoptions.weight = '';
matlabbatch{2}.spm.spatial.realign.estwrite.roptions.which = [2 1];
matlabbatch{2}.spm.spatial.realign.estwrite.roptions.interp = 4;
matlabbatch{2}.spm.spatial.realign.estwrite.roptions.wrap = [0 0 0];
matlabbatch{2}.spm.spatial.realign.estwrite.roptions.mask = 1;
matlabbatch{2}.spm.spatial.realign.estwrite.roptions.prefix = 'r';
matlabbatch{3}.spm.spatial.normalise.estwrite.subj.vol = '<UNDEFINED>';
matlabbatch{3}.spm.spatial.normalise.estwrite.subj.resample = '<UNDEFINED>';
matlabbatch{3}.spm.spatial.normalise.estwrite.eoptions.biasreg = 0.0001;
matlabbatch{3}.spm.spatial.normalise.estwrite.eoptions.biasfwhm = 60;
matlabbatch{3}.spm.spatial.normalise.estwrite.eoptions.tpm = {'D:\matlabR2021a\matlabR2021a\toolbox\spm12\spm12\tpm\TPM.nii'};
matlabbatch{3}.spm.spatial.normalise.estwrite.eoptions.affreg = 'mni';
matlabbatch{3}.spm.spatial.normalise.estwrite.eoptions.reg = [0 0.001 0.5 0.05 0.2];
matlabbatch{3}.spm.spatial.normalise.estwrite.eoptions.fwhm = 0;
matlabbatch{3}.spm.spatial.normalise.estwrite.eoptions.samp = 3;
matlabbatch{3}.spm.spatial.normalise.estwrite.woptions.bb = [-78 -112 -70
                                                             78 76 85];
matlabbatch{3}.spm.spatial.normalise.estwrite.woptions.vox = [2 2 2];
matlabbatch{3}.spm.spatial.normalise.estwrite.woptions.interp = 4;
matlabbatch{3}.spm.spatial.normalise.estwrite.woptions.prefix = 'w';
matlabbatch{4}.spm.spatial.coreg.estwrite.ref = '<UNDEFINED>';
matlabbatch{4}.spm.spatial.coreg.estwrite.source = '<UNDEFINED>';
matlabbatch{4}.spm.spatial.coreg.estwrite.other = {''};
matlabbatch{4}.spm.spatial.coreg.estwrite.eoptions.cost_fun = 'nmi';
matlabbatch{4}.spm.spatial.coreg.estwrite.eoptions.sep = [4 2];
matlabbatch{4}.spm.spatial.coreg.estwrite.eoptions.tol = [0.02 0.02 0.02 0.001 0.001 0.001 0.01 0.01 0.01 0.001 0.001 0.001];
matlabbatch{4}.spm.spatial.coreg.estwrite.eoptions.fwhm = [7 7];
matlabbatch{4}.spm.spatial.coreg.estwrite.roptions.interp = 4;
matlabbatch{4}.spm.spatial.coreg.estwrite.roptions.wrap = [0 0 0];
matlabbatch{4}.spm.spatial.coreg.estwrite.roptions.mask = 0;
matlabbatch{4}.spm.spatial.coreg.estwrite.roptions.prefix = 'r';
matlabbatch{5}.spm.util.imcalc.input = '<UNDEFINED>';
matlabbatch{5}.spm.util.imcalc.output = '<UNDEFINED>'; %这里要改
matlabbatch{5}.spm.util.imcalc.outdir = {'E:\ADNI\PETprocess\processing\batch\output\AD'}; %改成你自己的目录
matlabbatch{5}.spm.util.imcalc.expression = 'i2.*(i1>0.05)';
matlabbatch{5}.spm.util.imcalc.var = struct('name', {}, 'value', {});
matlabbatch{5}.spm.util.imcalc.options.dmtx = 0;
matlabbatch{5}.spm.util.imcalc.options.mask = 0;
matlabbatch{5}.spm.util.imcalc.options.interp = 1;
matlabbatch{5}.spm.util.imcalc.options.dtype = 4;
matlabbatch{6}.spm.spatial.smooth.data = '<UNDEFINED>';
matlabbatch{6}.spm.spatial.smooth.fwhm = [8 8 8];
matlabbatch{6}.spm.spatial.smooth.dtype = 0;
matlabbatch{6}.spm.spatial.smooth.im = 0;
matlabbatch{6}.spm.spatial.smooth.prefix = 's';
