Libero SoC v2021.1安装与环境配置

参考官方文档 :
1、UG9124 Softwre Installation and Licensing Guide.pdf
2、Procedures for Libero® SoC Installation and Set-up in Environments that Do Not Maintain an Internet Connection
3、Design Flow User Guide for PolarFire

官网下载Libero SoC v2021.1

这里注意，官网有两种版本类型，一种是类似游戏的下载包，是需要联网下载的，另一种的比较常见的软件安装包，适用于离线安装，由于公司没有外网，所以我这里下载了后者。

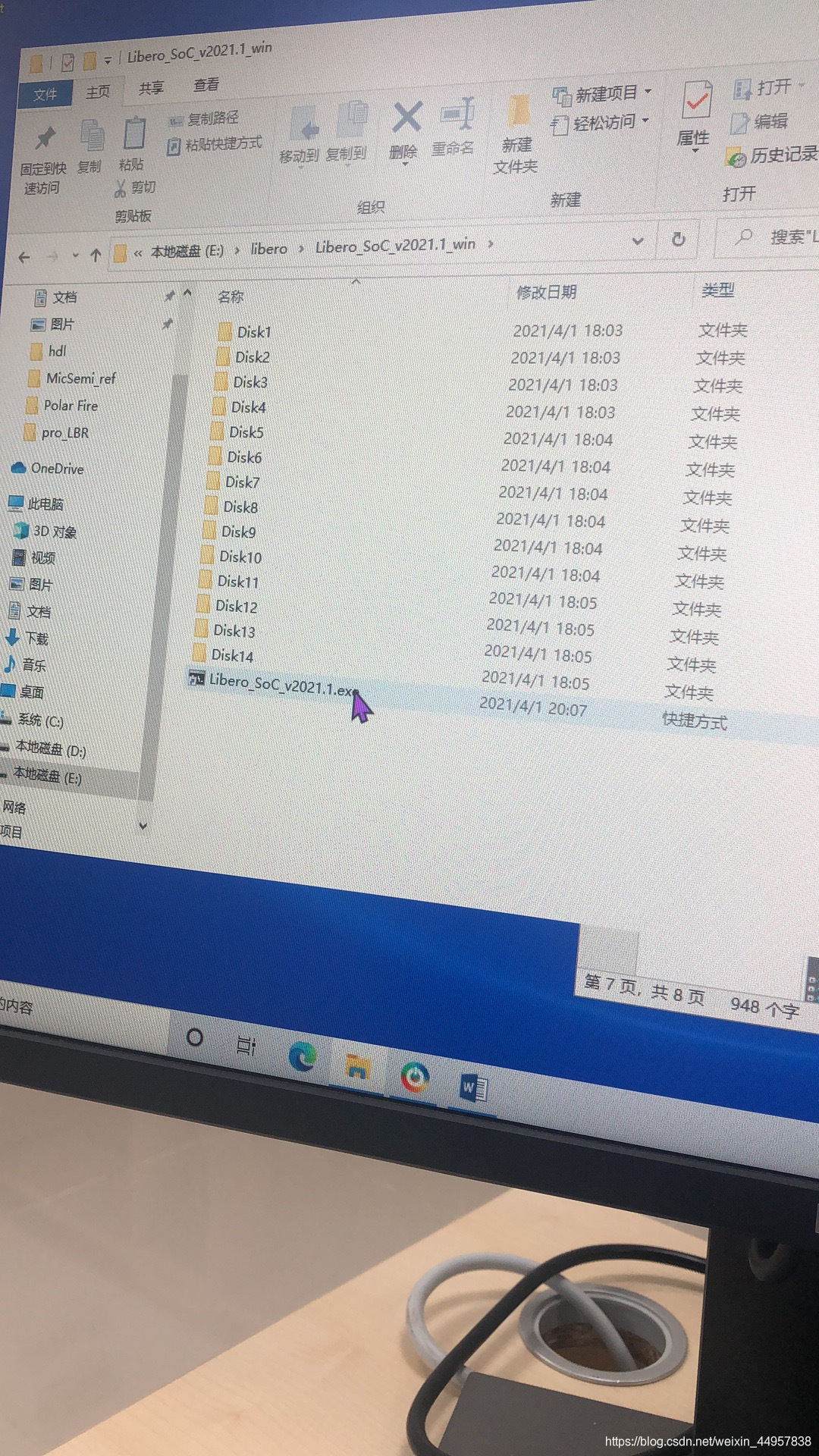

下载完成，解压打开文件夹，如下图

由于软件安装在内网机上，所以为了方便我就用手机拍照了。

下载Libero_SoC_MegaVault_v2021.2_win

这个东西我的理解是microsemi的IP库，下载好了EDA工具还需要下载这个东西并配置才能用microsemi的官方IP核。

这个需要与上面下载的libero SoC版本对应。比如我的这两个都是2021。

打开之后也一样是一堆Disk和一个.exe文件。

安装libero

打开安装包下载目录，解压文件夹之后，双击.exe文件，开始按顺序下一步就ok，需要注意申请license问题。

申请license

这里可以参考 https://blog.csdn.net/whik1194/article/details/90483763
中的license申请。

我这里需要用到的器件是PolarFire MPF300TS-FCG484，白银license就可以使用他的功能，再高级的FPGA就需要黄金以上的充钱了。

白银以下的license可以免费申请，需要提交你的主机号，license在一天后可以在官网上你申请的地方下载。
在cmd终端输入vol可以看自己的硬盘序列号。

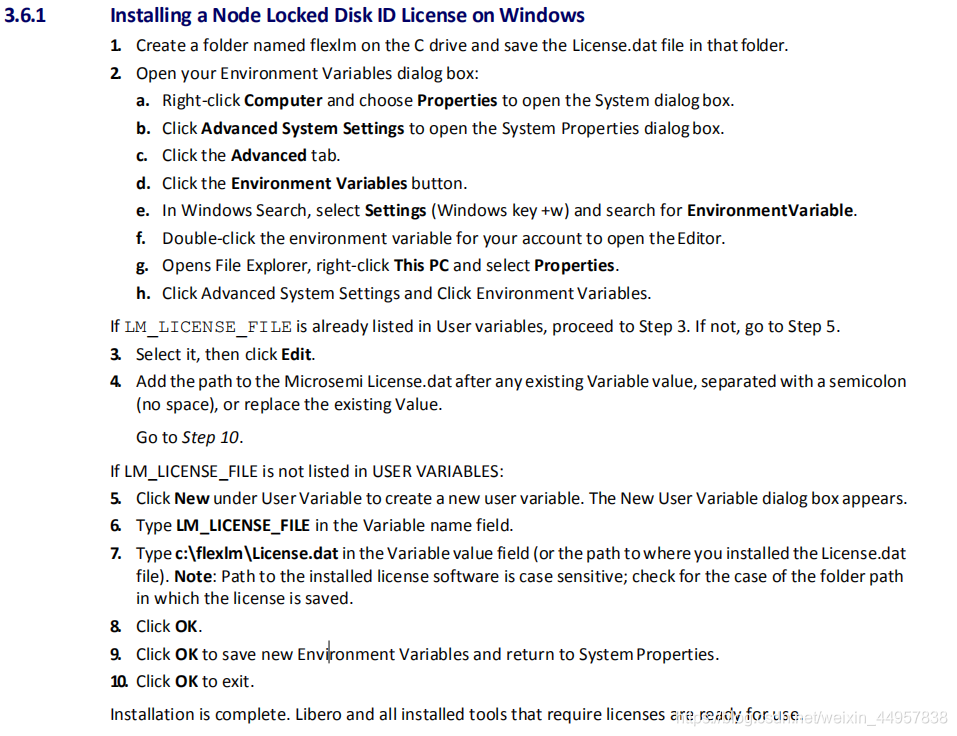

下图为UG9124的安装内容

主要说明的是安装要设置一个环境变量名为LM_LICENSE_FILE。
变量值为license的文件目录，如c:\flexlm\License.dat

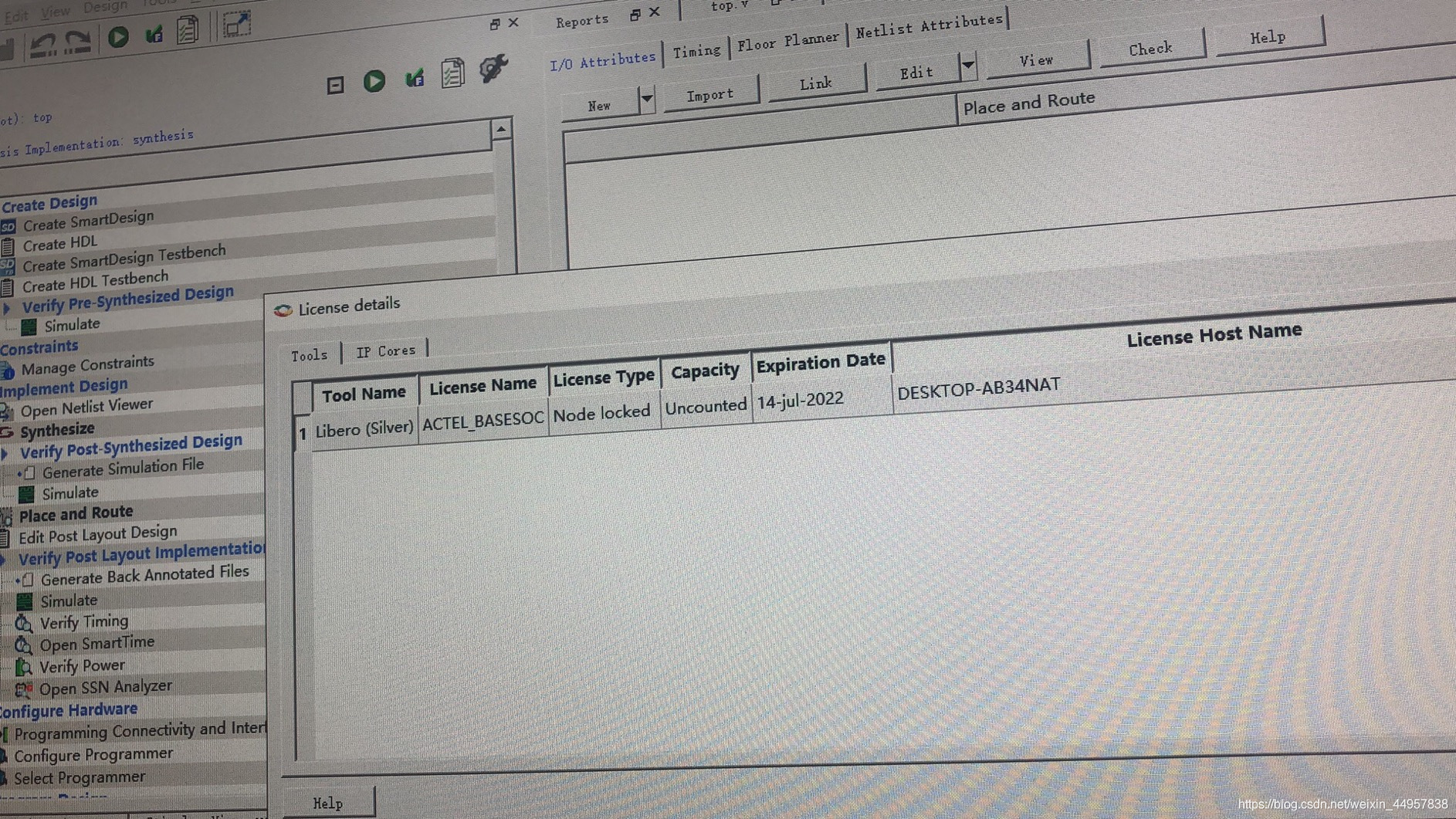

最后我们可以在libero中的license details中看我们的license的截止日期

到此Libero安装完毕可以正常使用。

安装megaVault

打开下载的MegaVault安装包，将MegaVault安装到自定义位置。
然后打开libero进行配置，配置完成即可解锁官方IP核。

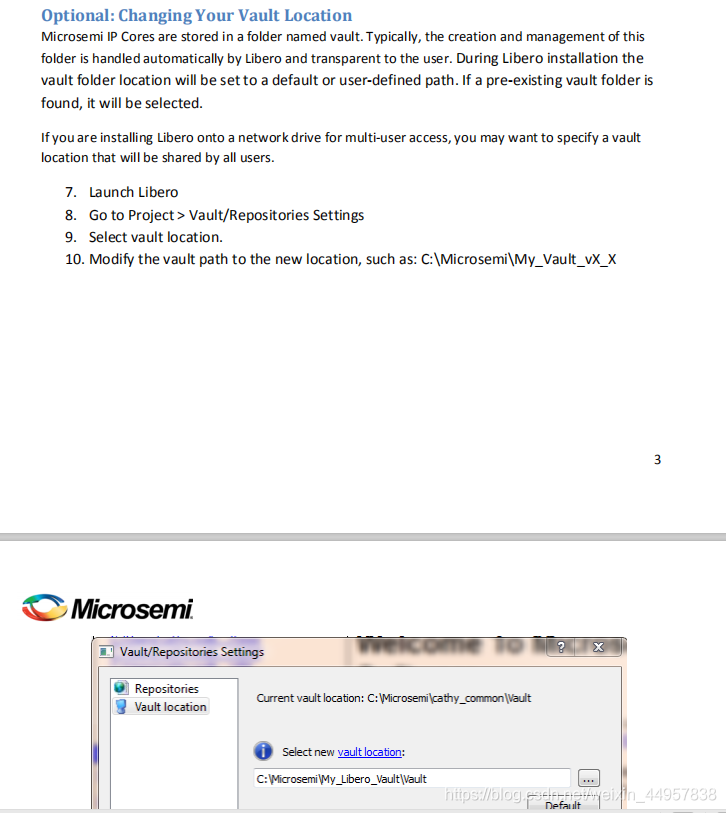

上图是官方文档 Procedures for Libero® SoC Installation and Set-up in Environments that Do Not Maintain an Internet Connection中所写。

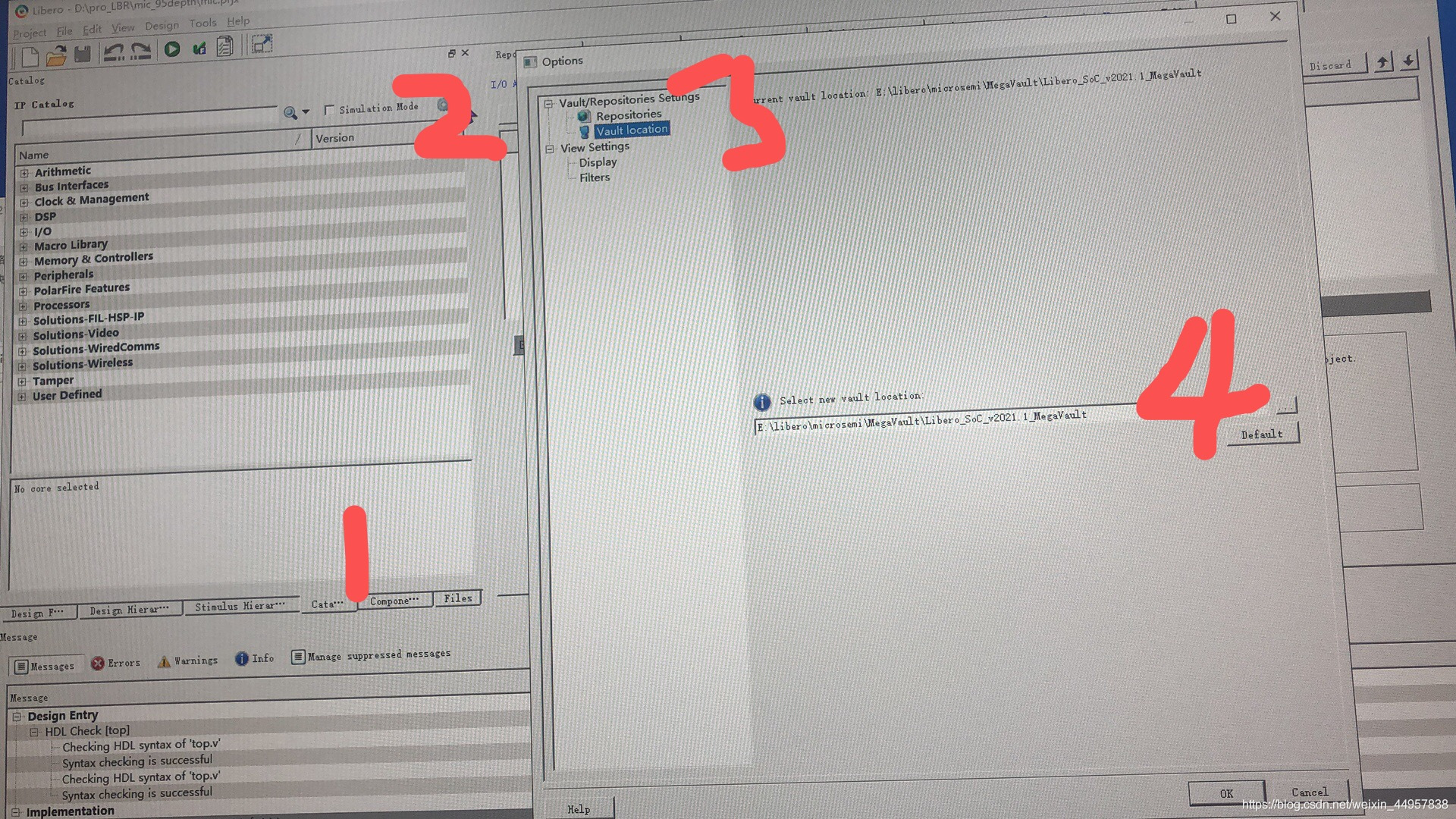

具体步骤如下：
1 在Libero中点击左边的catalog，
2 点右上角设置按键，
3 点击options
4 点击左侧vault location
5 更改到你MegaVault的安装目录。

到此IP核配置完成。

Modelsim配置

Libero安装包自带modlesim软件，只不过在libero2021中，Modlesim的默认配置为升级版的modlesim PRO，白银license不能用，需要黄金以上的人民币玩家。

如果是人民币玩家可以忽略以下步骤，由于我是白银会员，所以需要以下配置来更改Modlesim为平民模式。

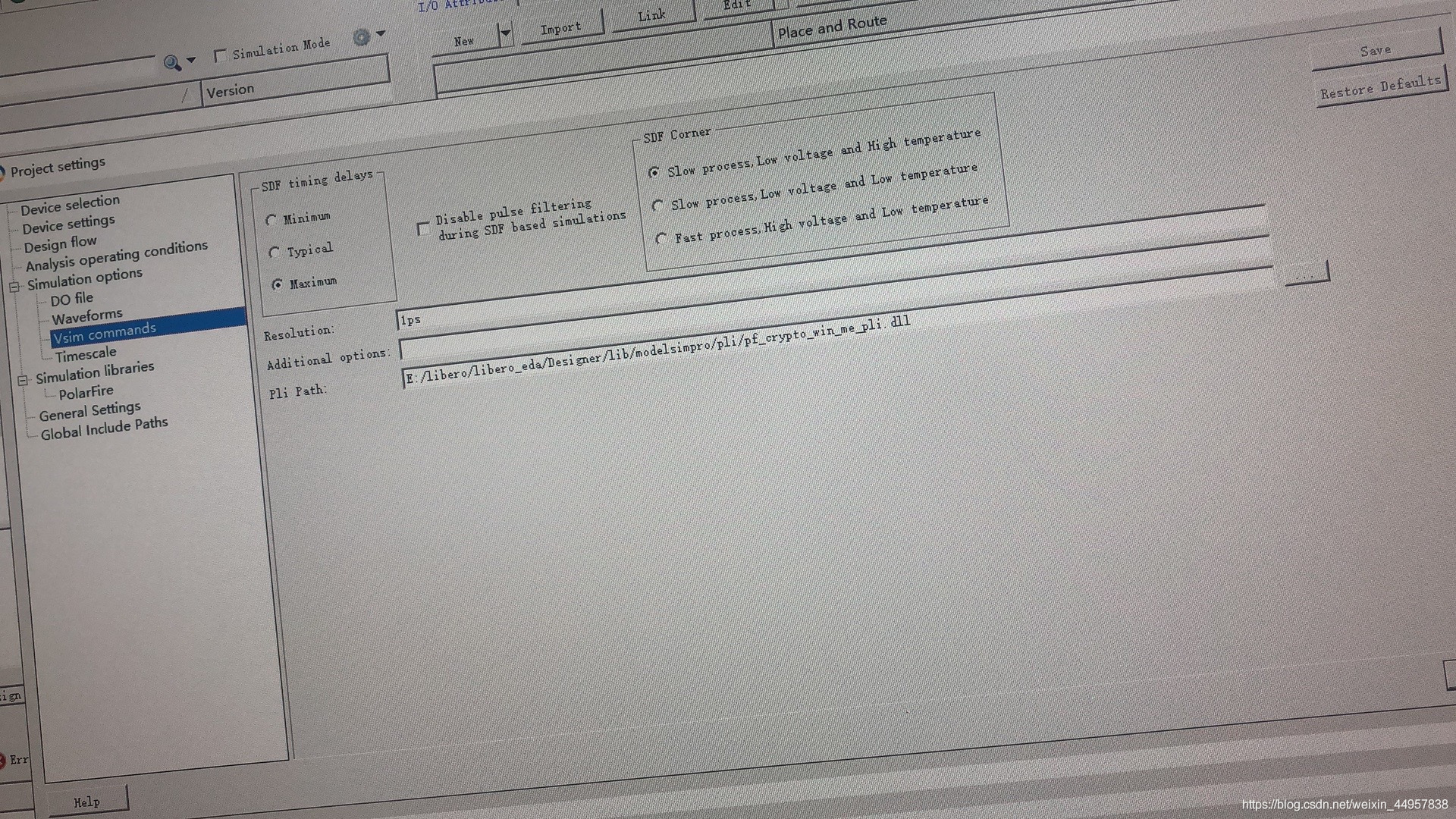

在project -> project setting -> vsim commands 处改成se.dll

之前是pro的库（我猜测）。

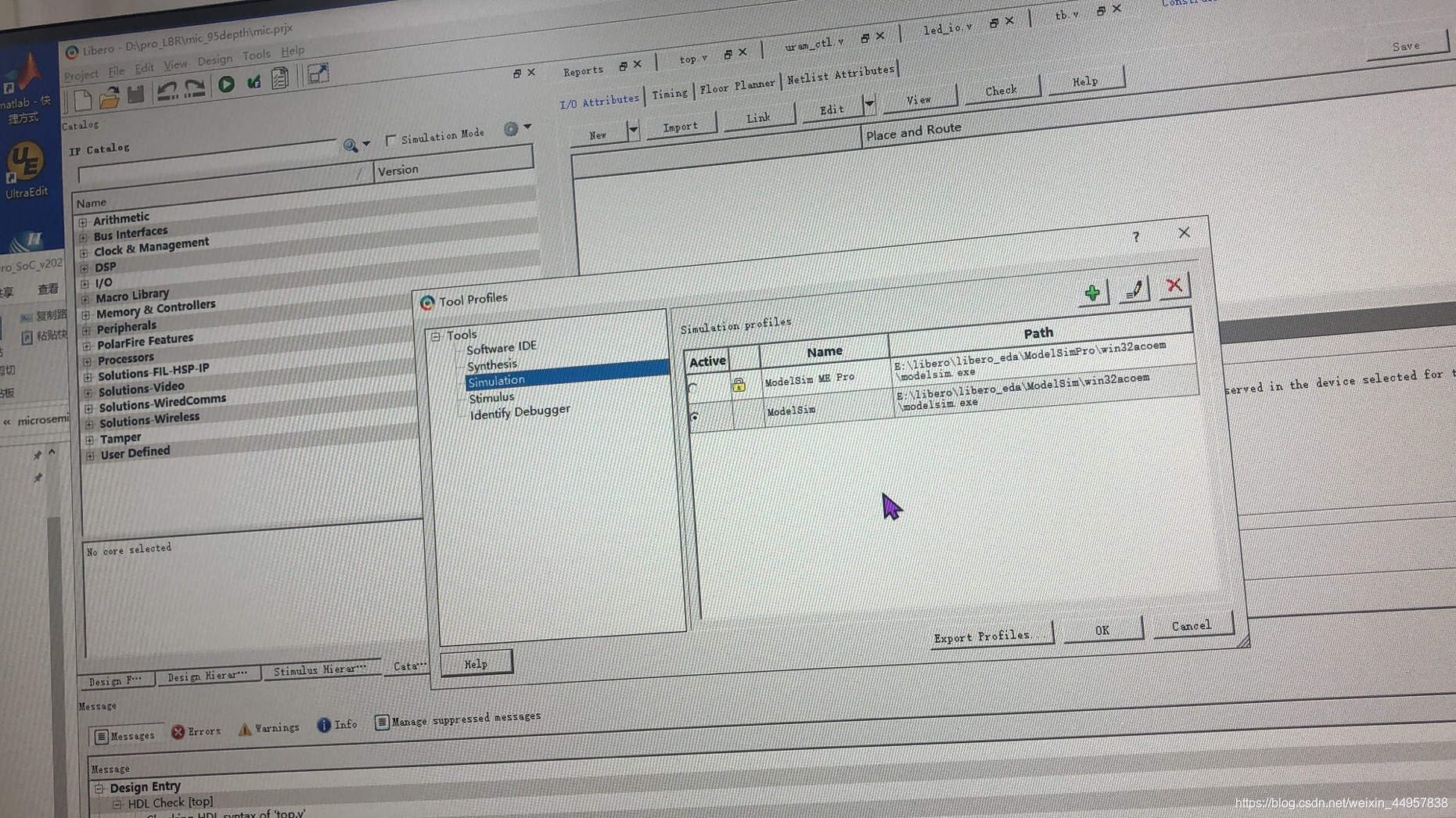

然后再将project -> tool profiles -> simulation 添加上modesim，不用modelsim pro，如下图

然后就可以正常使用libero联调modelsim.。

到此，整体libero SoC v2021.1的开发环境搭建完成，可以愉快的设计了。
