施密特触发器原理

• 普通比较器：

  现有的比较器以一个基准点为基础区分High/Low状态，如果电压在基准点附近晃动，则显示不稳定;

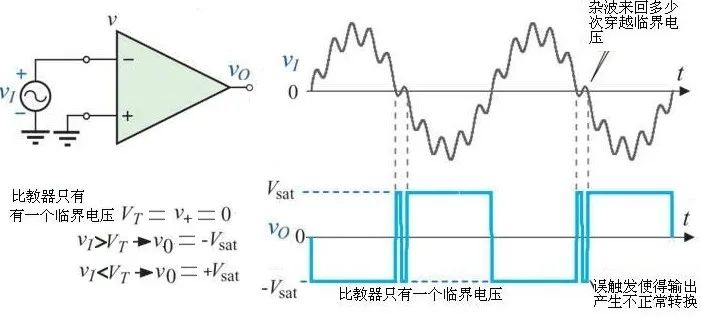

输入端有噪声来回多次穿越临界电压时，输出端即受到干扰，其正负状态产生不正常转换。

• 施密特触发器：

如果你在比较器上加上Feedback电阻，输出电压(Vout)改变了基准电压(Vth)。

施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。

阀值电压设定：

当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。

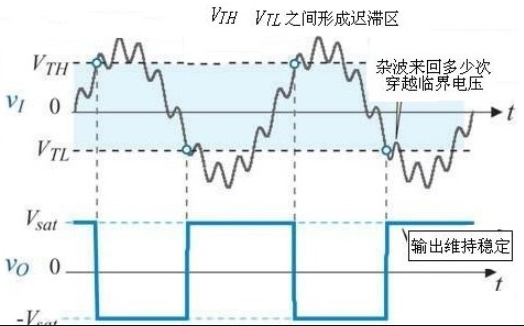

噪声的大小在两个临界电压（上临界电压及下临界电压）形成的滞后电压范围内，即可避免噪声误触发电路。
