TTL转换模块

转换模块

使用adrinuo的触发模块存在一个明显的问题，就是即使附加了下拉电阻，使用电压表测量得到还是存在一定的电压，就是现在的问题是，使用硬件触发，对应的sync_in触发信号非常小的时候都会被触发，就是只连接了触发信号线路，并没有发送触发信号，都会出现触发信号，博士说试试422转TTL的，因此学习了该模块。

基础知识

TTL

TTL是“Transistor-Transistor Logic" 的缩写，中文含义”晶体管－晶体管逻辑“，电平是一个连续变化的电压范围，为了使用模拟量表示数字量的1和0，其输出的电平为TTL电平，在TTL中

• 输出电路：电压 ≥ 2.4V为逻辑1；电压 ≤ 0.4V为逻辑0；
• 输入电路：电压 ≥ 2.0V为逻辑1；电压 ≤ 0.8V为逻辑0；

RS232

RS232是为 “Recomend Standard” 的缩写，中文含义”推荐标准“，232对应标识号；是一个串行通信接口标准，对串行通信的物理接口及逻辑电平做了规定，其输出电平称为232电平，

RS232由三根数据线组成，分别对应TxD，RxD，GND，采用负逻辑电平，此处的电平是RxD或者TxD相对于GND的电压

• 电压：-15V ~ -3V 代表逻辑"1"
• 电压：+3V ~ +15V代表逻辑"0"

RS422

RS2422是为 “Recomend Standard” 的缩写，中文含义”推荐标准“，422对应标识号，4线，全双工，差分传输；是一个串行通信接口标准，全称是“平衡电压数字接口电路的电气特性”，由232发展而来，弥补了传输距离和传输速度的限制

RS422由四根数据线组成，分别对应A B Z Y;使用差分电平标识

• 电压：2V ~ 6V 代表逻辑"1"
• 电压：-2V ~ -6V代表逻辑"0"

名称	作用	备注
TXA	发送正	TX+或Y
RXA	接受正	RX+或A
TXB	发送负	TX-或Z
RXB	接收负	RX-或B

硬件

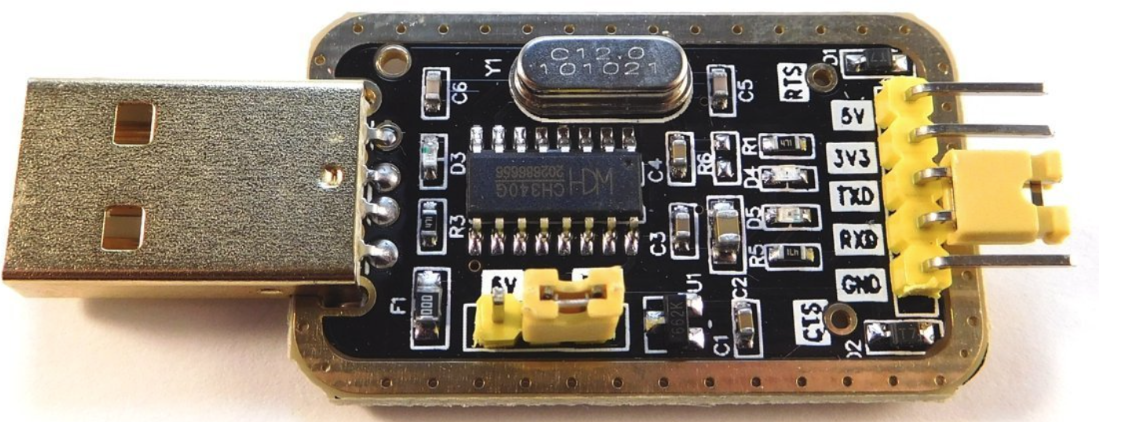

CH340

CH340是USB转TTL模块，使用两个模块可以实现USB转TTL传输并转为USB识别。

收发实验

直接将CH340连接电脑，电脑将将其识别为串口，这里连接了两个所以对应两个串口，正常只有一个

自发自收

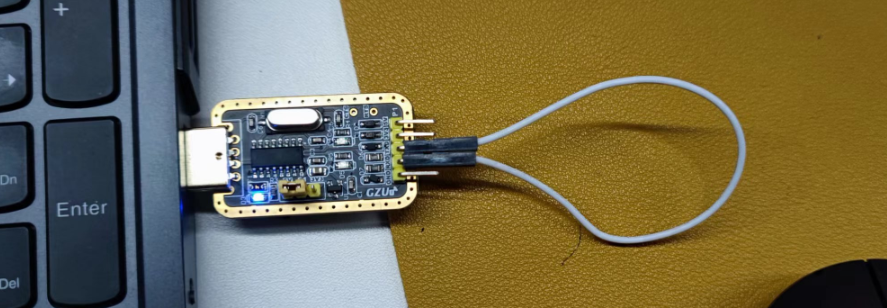

将CH340的RXD和TXD使用跳线短接，将SOP置为5V选项，使用串口工具监视器，连接并发送指令，其将收到对应指令

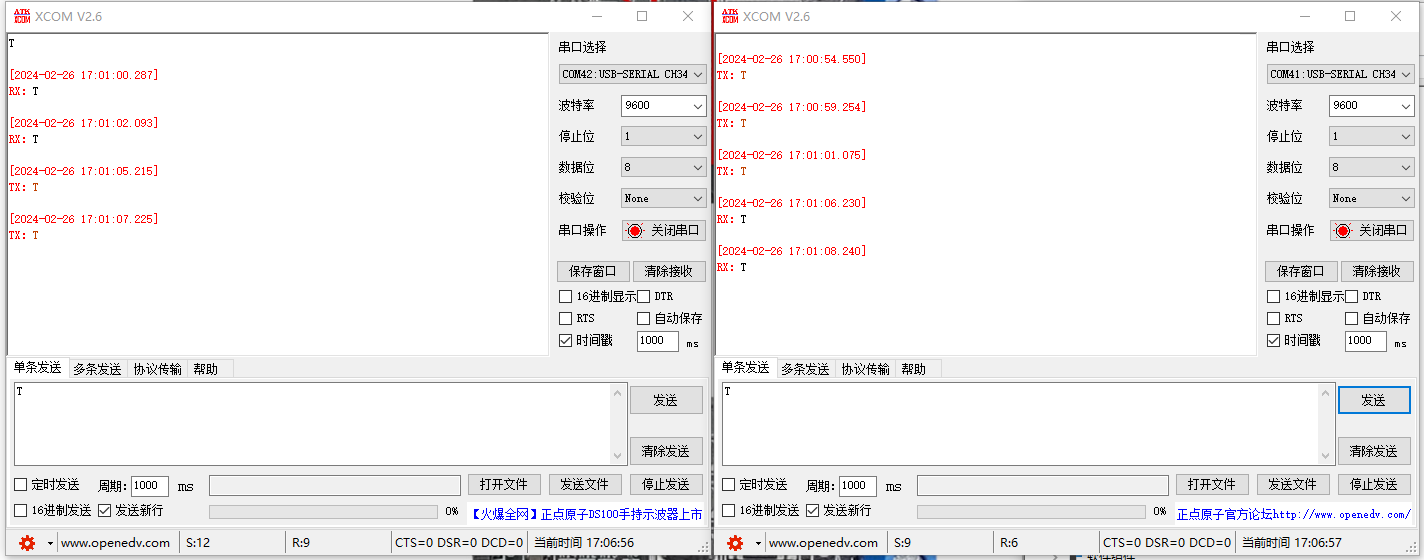

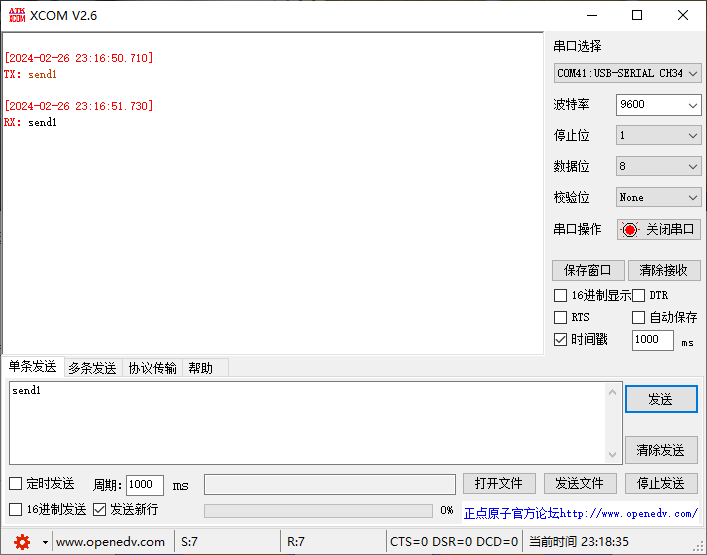

使用串口监视可以看到，发送指令后，会收到发送的信息

一发一收

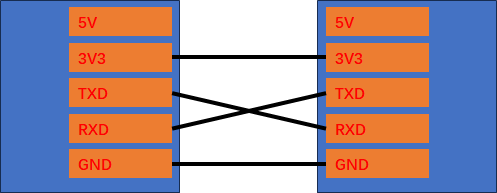

使用两个CH340的TTL进行数据传输，首先将S1切换为3V3模式，使用跳线将两个CH340的TTL连接，其接线示意图如下

然后将两个设备连接到电脑上就可以实现双全工通信

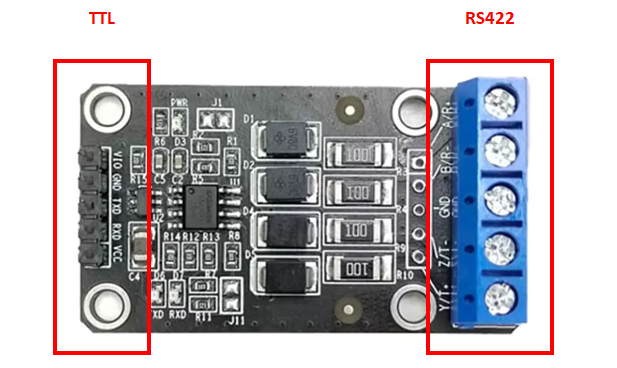

RS422toTTL

RS422toTTL是一个RS422和TTL全双工的互转模块，模块电压范围支持1.8-5V，具备防静电，防浪涌，电流保护，端接电阻等电路。

TTL的电平支持1.8-5V电压，rs422最长阐述距离可以达到1200米，最高传输速率10Mb/s

TTL端引脚

名称	功能	接线	说明
VCC	模块主供电	3.3–5V 电压	注意电压范围
RXD	TTL串口数据接收端	接对方的数据发送端	RXD接对方TXD
TXD	TTL串口数据发送端	接对方的数据接收端	TXD接对方RXD
GND	串口供电地 供电的地 0V 注意良好共地	供电的地0V	注意共地
VIO	TTL 电平参考电压	1.8–5.5V电压	注意电压范围

注意：VCC和VIO都需要供电，如果电压值一样也可以一路线分为两路供，VIO是设置TTL电平电压，VCC是芯片供电

RS422 端引脚

引脚	功能	接线
Y/T+	发送正	接对方接受正
Z/T-	发送负	接对方接收负
GND	TTL串口数据发送端	接对方GND
B/R-	接收负	接对方发送负
A/R+	接收正	接对方发送正

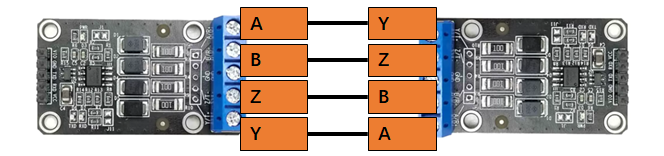

简单来说就是，TLL端对齐直连

收发实验

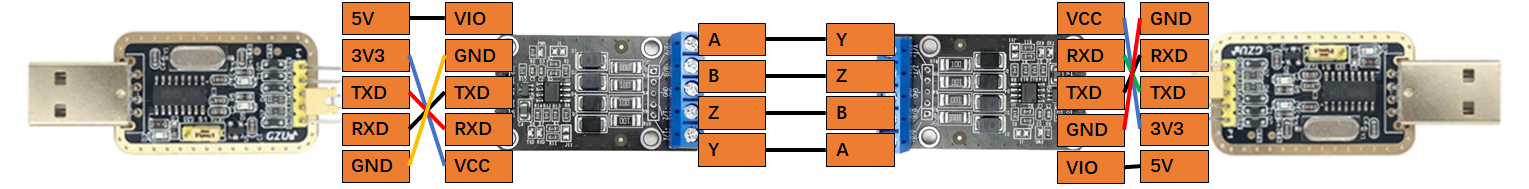

使用2个CH340和2个HJ_422 实现收发实验测试，使用一个电脑的两个USB口进行实验（两台电脑也可以），连接示意图如下，

实物图

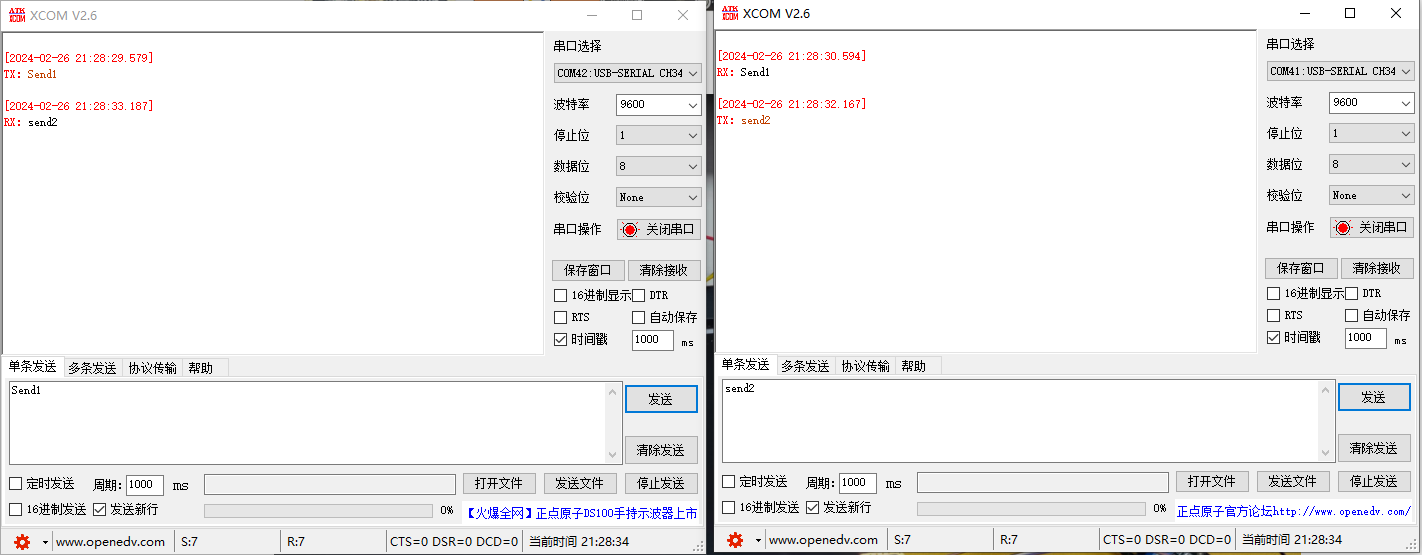

串口测试，连接两个串口，分别使用使用两个串口发送的信息，可以看到两边都将收到对方发送的信号
