咸鱼Maya笔记—Maya 编辑法线

法线是指垂直于曲线或曲面上每个点的理论虚线。在Maya中，法线用于确定多边形面的方向（面法线），或确定面的边着色后彼此之间如何可视化显示（顶点法线），它们对于确定多边形面的内部和外部非常重要。

---

面法线：面周围的顶点顺序决定了面的方向，当以顺时针方向放置顶点时，面法线指向下方，而以逆时针方向放置顶点时，面法线指向上方。着色或渲染多边形时，面法线决定了如何从曲面反射灯光及由此产生的着色。
顶点法线：可以确定多边形面之间的可视化柔和度或硬度，与面法线不同的是，顶点法线不是多边形所固有的，而是为了反映Maya在平滑着色处理模式下如何渲染多边形。

显示多边形法线

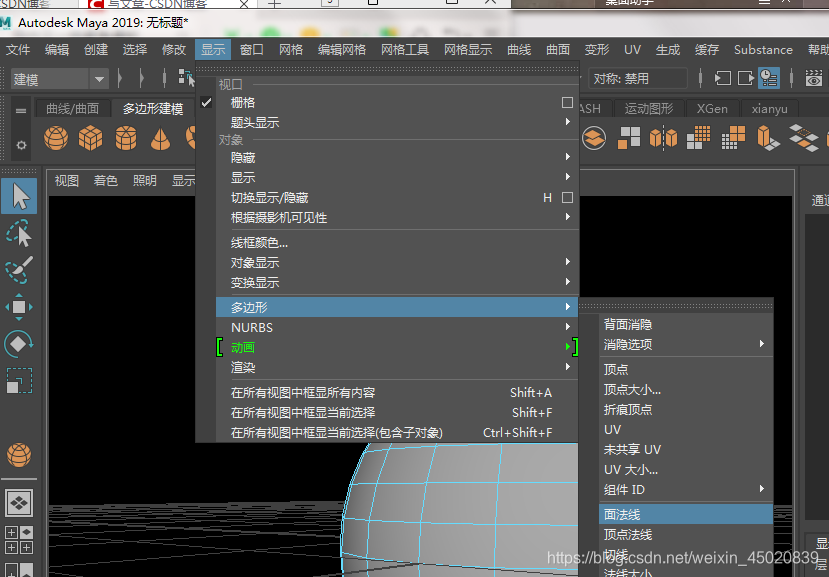

“显示>多边形”

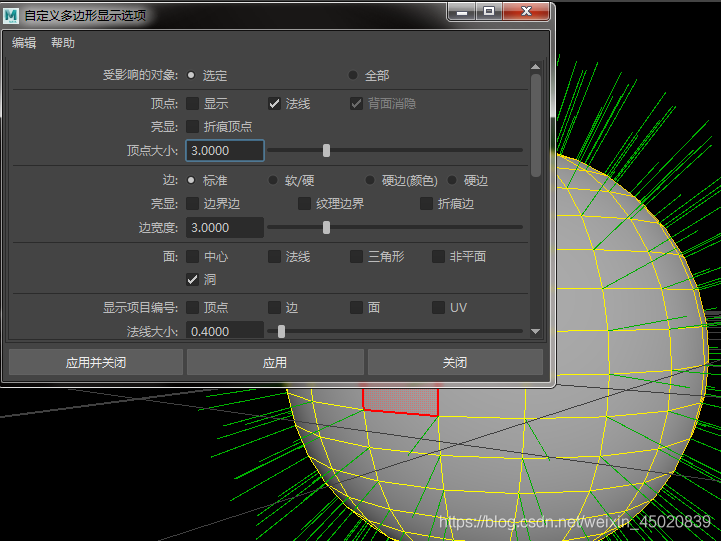

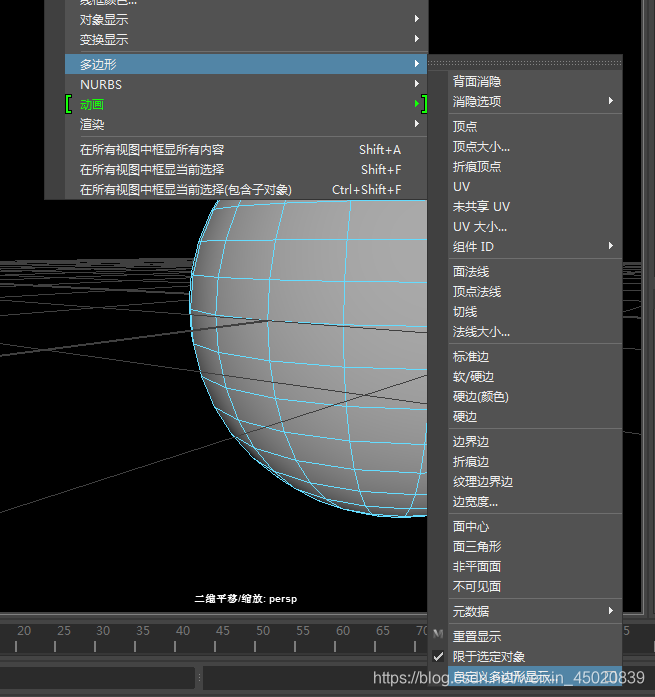

也可以单击上右图所示的“多边形”面板列表中的“自定义多边形显示”选项，打开“自定义多边形显示选项”对话框，勾选顶点或面选项区域中的“法线”复选框，再单击“应用”按钮即可在对象上显示顶点法线或面法线。

反转多边形法线

操作模型的过程中，有时会发现模型的某些面出现黑色显示等问题，而这些面可能存在法线与其他面法线不一致的情况，这时需要对这些面进行反转面法线操作。

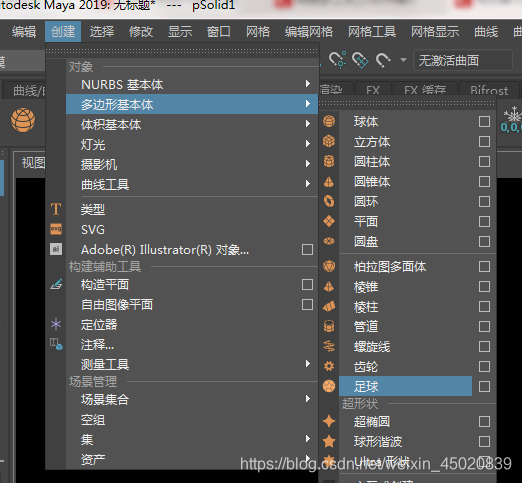

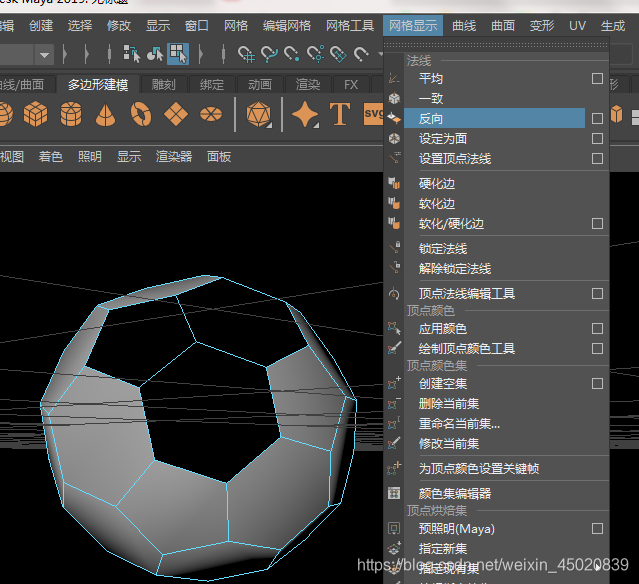

创建一个足球

按F11键，选择要反转的面，在菜单栏中执行“网格显示>反向”命令。

硬化或软化边

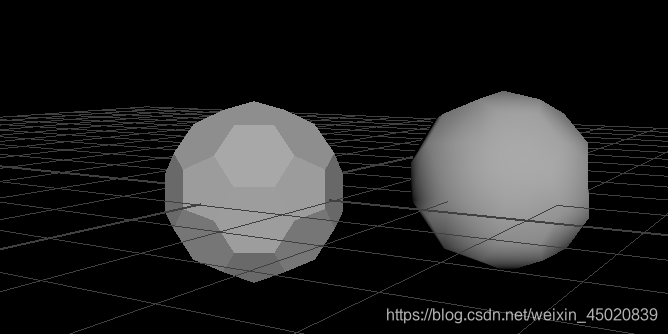

在Maya中，用户可以利用顶点法线硬化或软化多边形着色。选择多边形，在菜单栏中执行“网格显示>硬化边”命令，或是执行“软化边”命令，即可修改多边形的着色，左边是硬化，右边是软化

法线的锁定

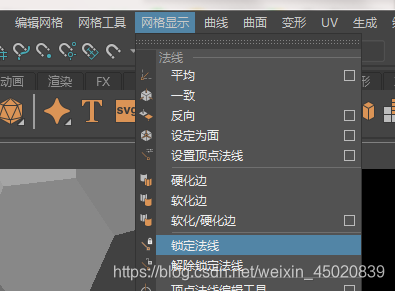

在Maya中，选择多边形顶点后，在菜单栏中执行“网格显示>锁定法线”或“网格显示>解除锁定法线”命令，即可将选定的顶点法线锁定或解除锁定到当前方向。

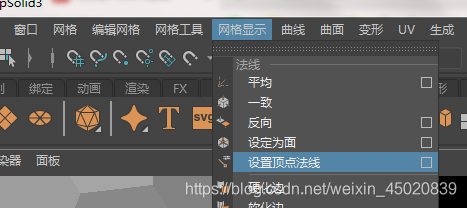

强制调整法线方向

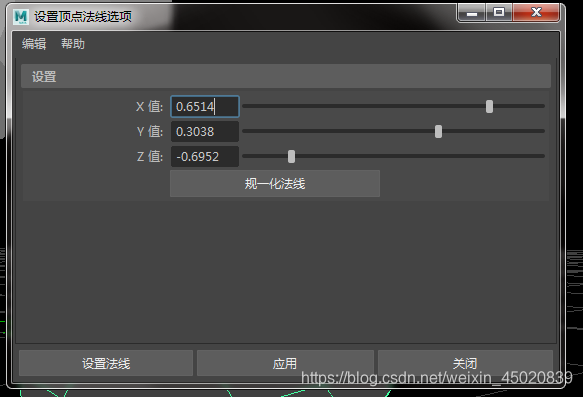

在Maya中，选择多边形顶点后，在菜单栏中单击“网格显示>设置顶点法线”后的设置按钮，或是执行“网格显示>顶点法线编辑工具”命令，通过输入数字值或调整操纵器来强制调整顶点法线方向。

显示多边形计数

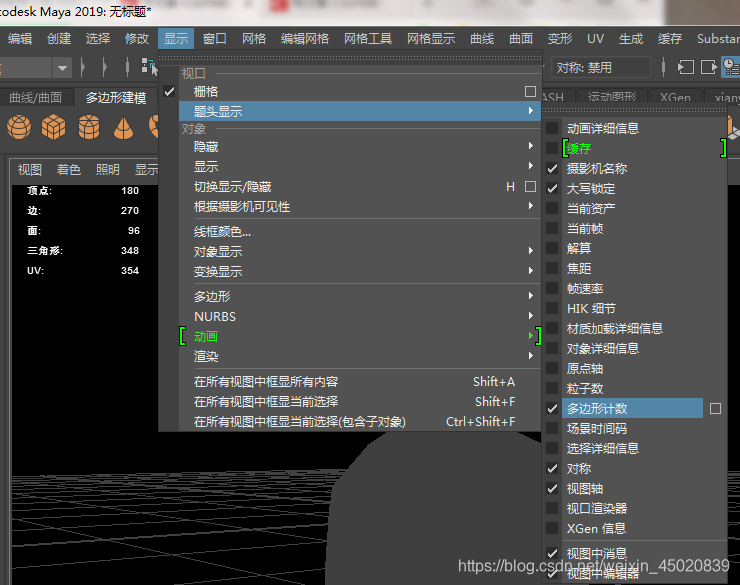

使用“题头显示”功能在场景中显示多边形对象的多边形数，即在视图中显示多边形顶点、边、面、三角形和UV的数量，且不遮挡对象视图，具体操作方法如下：在菜单栏中执行“显示>题头显示>多边形计数”命令，即可在视图中显示多边形计数
