逻辑设计法：数字电路在PLC编程中的体现

2021.11.07
——

参考文献
[1]罗庚兴.浅谈用PLC改造继电器控制系统的方法.煤矿机械,2006,27(7):159-161.
[2]清华大学电子学教研组. 数字电子技术基础简明教程[M]. 第三版. 北京:高等教育出版社, 2006.

1逻辑代数

在提到一般教科书都会记载，但实际上较少使用的逻辑设计法之前，有必要先回顾一下贯穿整本数电课本的逻辑代数（Logic
Algebra）这一知识点。

逻辑代数，或称布尔代数（Bool Algebra），是按一定的逻辑关系进行运算的代数，其基本逻辑运算有与（AND)、或(OR)、非(NOT)。

1. 与运算: $Y=A\cdot B$
2. 或运算: $Y=A+B$
3. 非运算: $Y=\overline{A}$

在逻辑代数中，使用英文字母表示变量，称为逻辑变量，其取值为0或1；上式1-3被称为逻辑表达式，式中A、B称为输入逻辑变量，Y称为输出逻辑变量；字母上面无反号的称为原变量，有反号的称为反变量。
当Y=F(A,B,…)时，称Y是A、B、…的逻辑函数。
逻辑函数在各个变量之间存在互相制约关系，则称之为约束，该逻辑函数称为有约束的逻辑函数，这些变量称为一组有约束的变量。

2 PLC的逻辑设计法

2.1电路->逻辑代数

逻辑代数是分析和综合开关电路的重要数学工具，因此又称为开关代数。

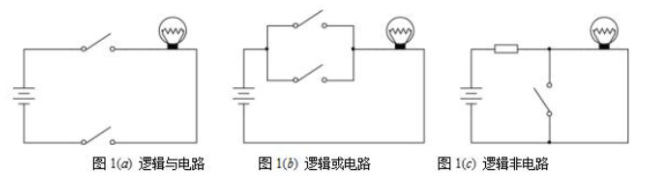

下图所示的三类电路，可用于反应与、或、非三种基本逻辑关系：

根据继电器电路图推导逻辑函数表达式，遵循原则见下：

1. 电器开关的逻辑函数以线圈作为输出逻辑变量，以触点作为输入逻辑变量；
2. 线圈得电为 “1”，线圈断电为“0“；
3. 常开触点用原变量表示，常闭触点用反变量表示 ；触点动作为“1”，不动作为“0”；
4. 时间继电器的线圈与其延时动作触点的逻辑状态不一致 ，并且时间继电器的触点有4种状态(延时断开、延时闭合、瞬动断开、瞬动闭合)，需要作特殊处理 。

PLC梯形图（称作继电器梯形图）程序编程原理与开关电路设计原理相同，因此方法相同，可以参照前文方法来设计程序。

以使用继电器为核心的起保停电路为例：

扩展到一般对象，其逻辑代数表示为：
$F_k=（X_{开}+K）\cdot {\overline{X}}_{关}$

$X_{开}$——控制对象开启信号
$X_{关}$——控制对象关断信号
$K$——输出对象的常开触点

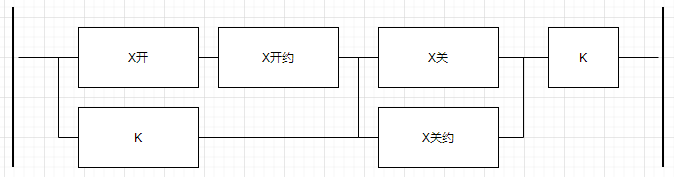

在实际应用中，$X_{开}$和$X_{关}$会带有约束条件，防止启停信号误动作的影响，保障系统可靠性：

其逻辑函数为：
$F_k=（X_{开}\cdot X_{开约}+K）\cdot （{\overline{X}}_{关}+{\overline{X}}_{关约}$）

2.2逻辑代数->梯形图

对于PLC梯形图编程，在没有约束条件下，典型输出控制对象的基本逻辑函数可表示为：
$F_k=（X_{开}+K）\cdot {\overline{X}}_{关}$
$X_{开}$——启动条件
${\overline{X}}_{关}$——关断条件
$K$——控制对象的当前状态
$F_K$——控制对象的下一个状态值

其对应程序如下：

约束条件下，典型输出控制对象的基本逻辑函数可表示为：
$F_k=（X_{开}\cdot X_{开约}+K）\cdot （{\overline{X}}_{关}+{\overline{X}}_{关约}）$

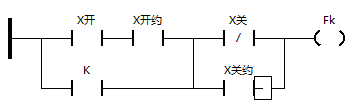

其对应的PLC程序如下：

逻辑设计法的基本使用方法即为：把各种已知信号带入上式中，写出控制对象的逻辑函数，再根据逻辑函数，结合一般设计原则，编写PLC程序。

3实例一则

现在尝试用逻辑设计法解一道题，这是我从网络上搜索到的，不过我学习PLC时也按经验法写过类似的题目。题目和原链接相比有改动，倒不是原题做不来，是我写完了以后发现题目和我写的有差别(￣▽￣)"。

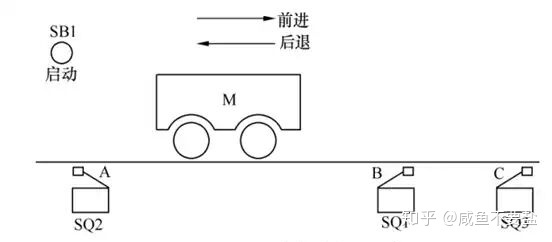

某企业承担了小车往返控制系统的设计任务。要求小车在A、B、C三点之间来回移动（A、B、C三点在一条路线上），一个周期的工作过程为：原位在A点，按下启动按钮后，小车从A点前进至B点，碰到行程开关SQ1后返回至A点，碰到行程开关SQ2后又前进，经过B点不停直接运行到C点，碰到行程开关SQ3返回至A点，完成一个周期后循环。按下停止按钮时，小车即刻停止。

因为牵扯到动作时序，用步进梯形图会容易很多，否则逻辑会比较复杂，但为了体现逻辑代数的优越性，现在我们反其道而行之，并使用逻辑设计法解这道题。

基本逻辑函数见下：
$Y_{前进}=(X_{开}+Y_{前进}+X_A\cdot Y_{后退下降沿})\cdot (\overline{X_B}\cdot \overline{X_{B约}}+\overline{X_C}\cdot X_{C约})\cdot \overline{X_{关}}$
$Y_{后退}=(Y_{前进下降沿}\cdot (X_B+X_C)+Y_{后退})\cdot \overline{X_A}\cdot \overline{X_{关}}$

上述逻辑函数的格式为$启动条件\cdot 完成条件\cdot 停止条件$
为了防止同时输出前进和后退信号，加入了XB约束条件$X_{B约}$和XC约束条件$X_{C约}$，$X_{B约}$为真的条件是本循环已抵达B点；$X_{C约}$为真的条件是本循环已抵达A点和B点；循环结束后会对约束条件进行复位。

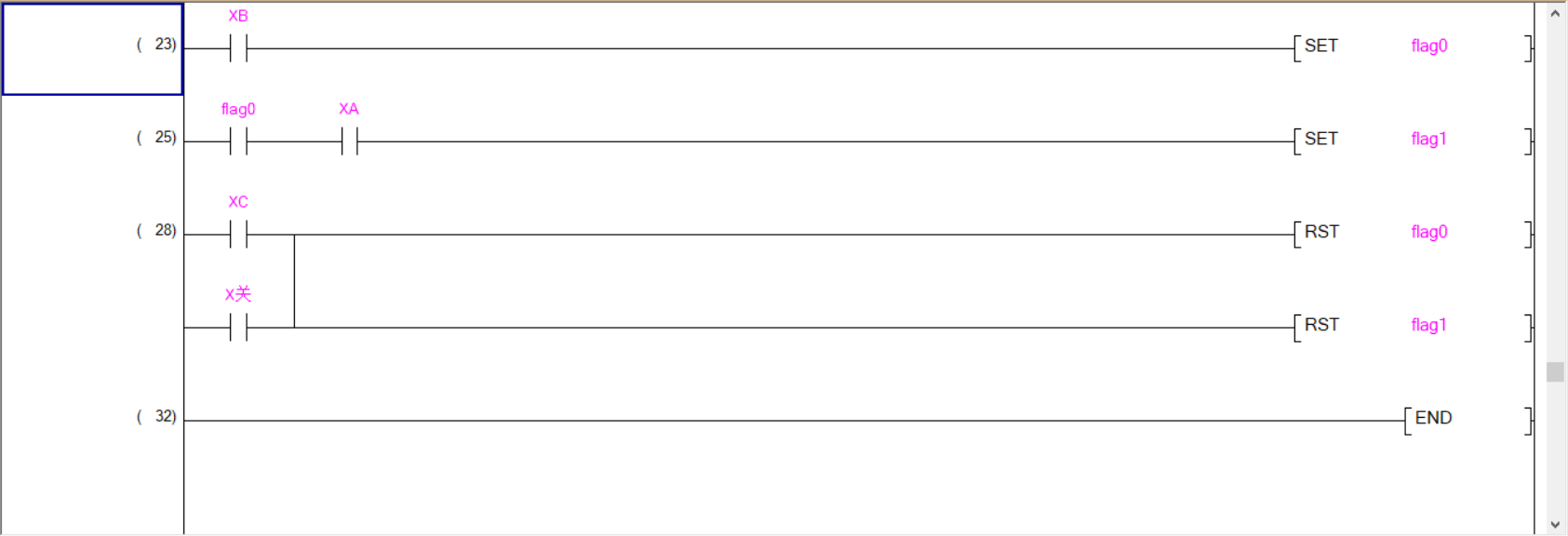

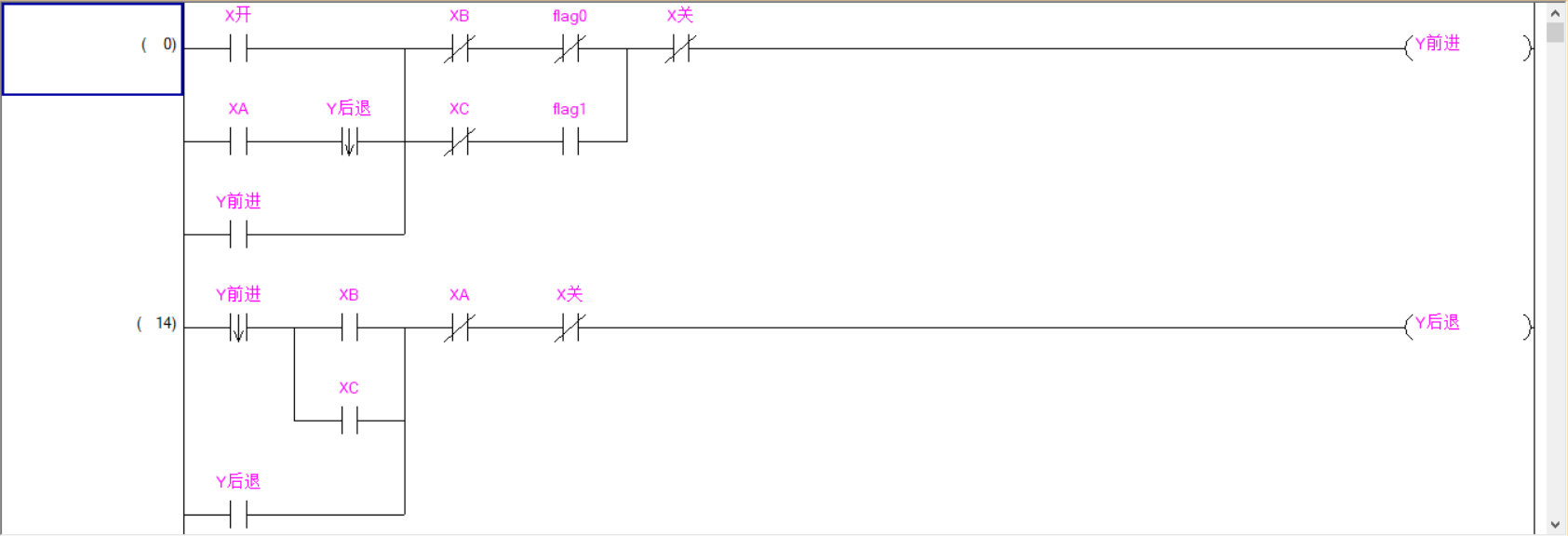

将逻辑函数改写为梯形图，见下：

4利用逻辑表达式实现梯形图程序对数字电路的模拟

4.1对1位数值比较器的模拟

实际上我们可以根据逻辑表达式来编写梯形图程序，模拟一类数字电路。
例如以1位数值比较器为例，其逻辑表达式为：
$L_i=A_i{\overline{B}}_i$
$G_i={\overline{A}}_i{\overline{B}}_i+A_i{B}_i$
$M_i={\overline{A}}_i{B}_i$

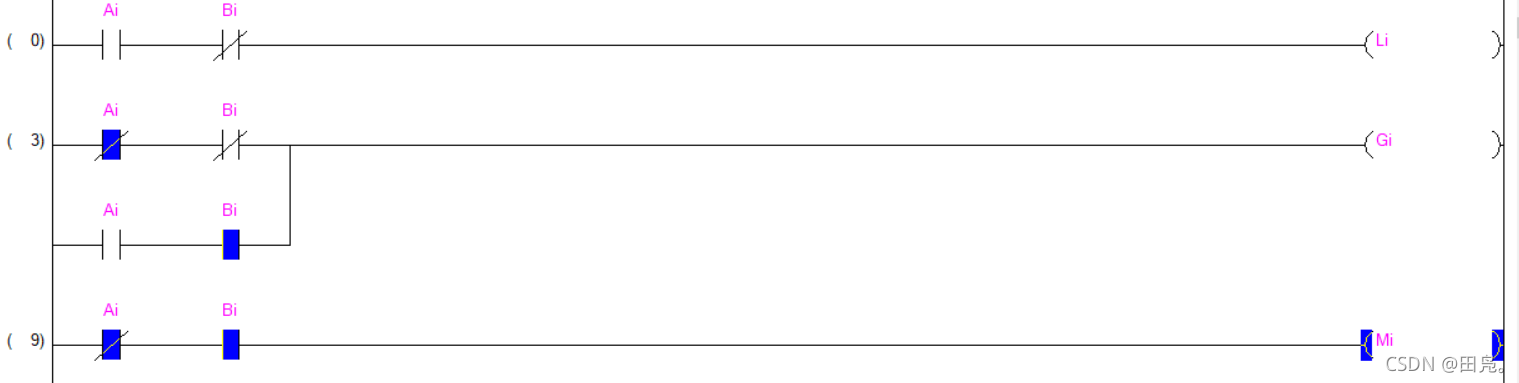

根据上述逻辑表达式可编写如下梯形图程序：

其真值表如下：

$A_i$	$B_i$	$L_i$	$G_i$	$M_i$
0	0	0	1	0
0	1	0	0	1
1	0	1	0	0
1	1	0	1	0

同1位数值比较器的真值表一致。

4.2从数字电路演化到功能块

实际上梯形图中的一些功能块即是数字电路的程序化体现，例如RS触发器（复位/置位触发器）：

在数字电路中，触发器是用于接收、保存和输出二进制数字信号和两状态逻辑信号的单元单路，其重要概念有现态和次态。

1. 现态：触发器接收输入信号之前的状态，用$Q^n$表示。
2. 次态：触发器接收输入信号之后的状态，用$Q^{n+1}$表示。次态既取决于输入信号，也取决于现态（保持特性）。

用或非门组成的基本RS触发器逻辑符号和逻辑电路图见下：

$R$、$S$是信号输入端，表示低电平有效
$Q$、$\overline{Q}$是两个互补的信号输出端，表示触发器状态

当电路无输入信号（$R$=$S$=1）时，有两个状态：
0状态：$Q$=0、$\overline{Q}$=1
1状态：$Q$=1、$\overline{Q}$=0

当$R$=1、$S$=0时，触发器将变成1状态，因此习惯上把$S$端称为置位端；
当$R$=0、$S$=1时，触发器将变成0状态，因此习惯上把$R$端称为复位端；
不允许$R$=$S$=1，此即为约束条件。

特性方程用于描述基本RS触发器次态输出$Q^{n+1}$与现态$Q^n$和输入$R$、$S$之间的函数关系。
RS基本触发器的特性方程为：
$\{\begin{array}{l}{Q}^{n+1}=S+\overline{R}\cdot Q^n\\ RS=0约束条件\end{array}$
