数据交换技术：OPC技术工作原理简述

参考文献
[1] 李海龙.OPC技术在工业设备互联互通中的应用[J].数字通信世界
[2] 郭瑀.OPC技术在数据采集与监视控制系统中的研究与应用[D].西安电子科技大学
[3] 江城.OPC UA信息模型及其应用[D].太原科技大学

为什么出现OPC？

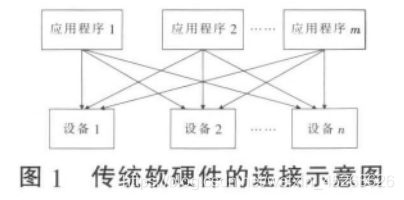

传统控制系统中，每个系统厂商都必须为不同的硬件开发一个驱动，造成重复开发；不同的软件开发商采用不同协议开发驱动程序，造成驱动程序不一致；由于驱动程序的不同，不同的软件包不能同时访问一个设备。

OPC技术为工控软件制定了一套标准的对象、接口和属性，只要遵守OPC规范，就可实现不同系统间的数据交换。

OPC简介

OPC(OLE for Process Control，用于过程控制的OLE，OLE即Object Linking and Embedding，对象连接与嵌入)是应用于过程控制中的对象链接与嵌入技术。
它是一套组件对象模型标准接口，以微软公司的OLE/COM/DCOM（Object Linking and Embeding/Component Object Model/Distributed COM，对象链接和嵌入/组件对象模型/分布式组件对象模型）技术为基础，采用客户/客户端模式，用于在基于WINDOWS操作平台的工业应用程序之间提供高效的信息集成和数据交换功能。
简单来讲，就是定义了一个接口的开发标准，实现了客户端和服务器之间的数据交换。

OPC技术仅限于windows应用程序间相互交换数据，这与作为OPC技术基础的COM规范和其实现有直接的关系。

OPC组成

OPC访问规范 3.0

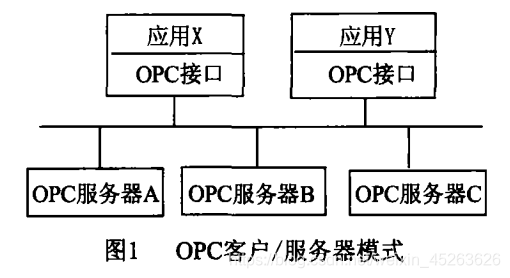

OPC技术由两部分组成：OPC服务器和OPC客户端。
OPC服务器通过与现场设备相对应的驱动服务来读取硬件数据信息，通过标准的OPC接口传送给OPC客户端。OPC服务器可实施读取现场数据，保存至数据库中。通过OPC服务器访问应用数据，可以克服异构网络结构和接口协议之间的差异，上层应用程序无需关心底层的硬件特性以及OPC服务器与硬件通信细节，即可得到生产过程数据。

OPC规范中未OPC服务器规定了两套接口：定制接口和自动化接口。
OPC服务器必须提供定制接口，而自动化接口可选。定制接口支支持C/C++编写的用户程序的应用，自动话接口则支持更上层的应用：

在OPC规范中，按照功能的不同，规定了以下几种OPC服务器：

1. OPC数据访问服务器
2. OPC报警和时间服务器
3. OPC历史数据访问服务器
4. OPC批量服务器

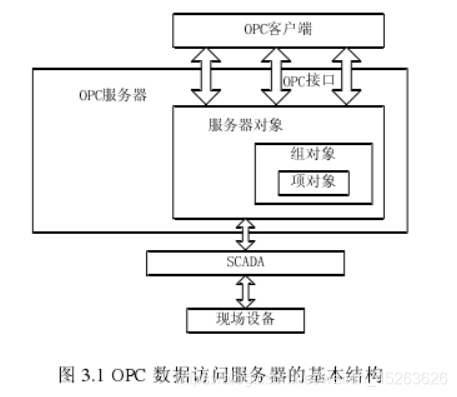

其最基本的服务器为OPC数据访问（Data Access,以下简称DA)服务器。OPC DA服务器采用一种层次结构来组织数据源，共有3类COM对象，分别为OPCServer（服务器）对象、OPCGroup（组）对象和OPCItem(项）对象。前两者必须实现。

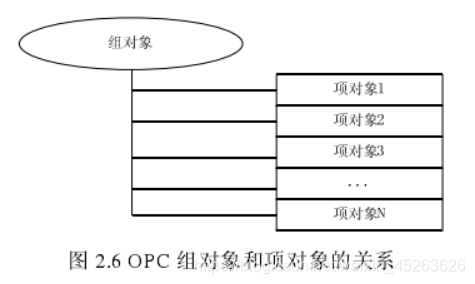

服务器对象包含服务器信息并作为组队下的容器，组对象包含自身信息和项对象。

1. OPCServer对象负责OPA DA服务器级的信息管理和获取服务器的状态信息；
2. OPCGroup对象负责OPA DA客户信息的设定与数据访问；
3. OPCItem对象用于管理与过程数据源的连接。

   OPC数据访问的过程：
   OPC DA用户与DA服务器进行连接，建立基本的OPC组和OPC数据项；然后用户通过对以上两类COM对象进行访问，实现对过程数据的访问，最后服务器在响应并处理完用户请求后通知客户。

在设计OPC客户端程序时，需要按由上至下的顺序建立各个对象，对各对象的访问要遵循OPC数据访问规范。

在项对象中，有以下3种属性：Value，Quality，Timestamp。

1. Value：即项对象值；
2. Quality：质量，反映了从设备读取数据的品质，可以传递Good(好)，Bad（坏）或Uncertain（不确定）的含义；
3. Timestamp：时间戳，反映了服务器刷新其数据存储区的时间；


OPC在工业网络中的地位

OPC技术是实现控制系统现场设备与过程管理信息交互，实现控制系统开放性的关键技术，同时也为不同现场总线的集成提供了有效的软件实现手段。OPC的作用如下：

1. 现场设备间开放式数据交换的中间件
   现场设备商只需开发一套遵循OPC规范的服务器，由服务器与数据源进行通信，获取现场数据，用户端应用程序通过服务器访问现场设备。
2. 异构网段间数据共享的中间件
   现场总线至今仍是多种总线并存的局面。每种总线提供各自的OPC服务器和用户端，并且任意OPC用户端可通过一致的OPC接口访问这些OPC服务器，获取各个总线端的数据。
3. 集成工业网络的中间件
   在信息集成的过程中，OPC作为连接件，按一套标准的COM对象、方法和属性，提供数据交互服务，可以说OPC是整个工业网络的数据接口规范。
4. 访问专有数据库的中间件
   控制软件的专有数据库通常只能调用开发商自主开发的API。若开发商提供一个可以访问该数据库的OPC服务器，当用户访问该数据库时，只需按照OPC规范的要求编写OPC用户端程序即可。

OPC UA简介

OPC UA 是工业4.0 中一个重要的通信协议。

传统OPC标准具有许多缺点，如仅适用于特定的微软平台、难以传输DCOM产生的复杂报文、不同供应商之间的系统缺乏互操作性等。此外随互联网发展对传统OPC也提出了各种新需求，需求分为两类：分布式系统之间交换数据和交换数据建模。
为此OPC基金会在2006年发布了OPC UA（Unified Architecture，统一架构）作为上一代的补充，用于解决目前需求。 OPC UA不再依靠DCOM，而是基于面向服务的架构(SOA),OPC UA的使用更简便，已经成为独立于微软平台的OPC。
