使用WinCC flexible传送程序时出现的各种问题小记 / 又名：WinCC flexible SMART V3“无法找到传送工具”的解决尝试日志

——
花了两天时间，就为了找个能用的组态软件。

WinCC flexible SMART V3

替代品

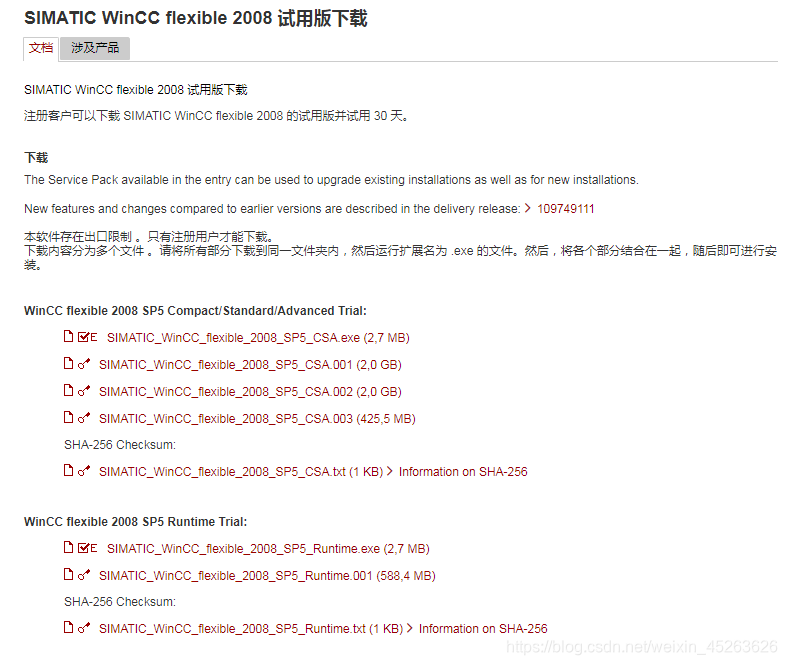

手头有一台西门子SMART 700 IE，过去上课时记得用的是wincc flexible 2008进行HMI组态。在官网查了一下，目前最新版本为wincc flexible 2008 SP5，下载地址为 点击此处（30天的试用版），该网页也包含了wincc flexible 2008 SP3，然而由于存在出口限制，对用户条件较为严苛，总之我没有下载成功。

然后我在百度上搜索到wincc flexible 2008还有免费授权的CHINA版（WinCC flexible 2008 SP4 CHINA），但是文档中提供的网址已经失效了，所以我将网址中的关键词放到搜索引擎中检索，找到了这个网页，网页中的连接同样失效了，看样子西门子官方已经放弃了对该版本的维护；但是在【触摸屏与软件对应表】中看到除了WinCC flexible 2008 SP4，最新的WinCC flexible SMART V3同样支持老款精彩面板：

其下载地址为 点击此处，从介绍中也可以清楚看到其完全兼容原有的SMART LINE V1和V2版本（IE为V2banben）。

出现的问题及无效的解决尝试

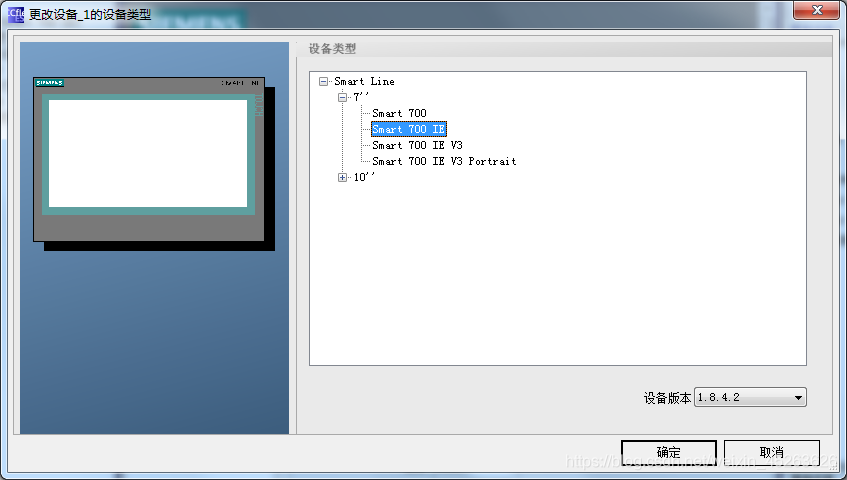

下载安装完成后可看到该软件支持的设备版本选项只有1.8.4.2：

HMI设备信息中实际上有两个版本信息：

Bootloader：引导装载程序版本
Image： HMI 设备映像的版本，此即设备版本

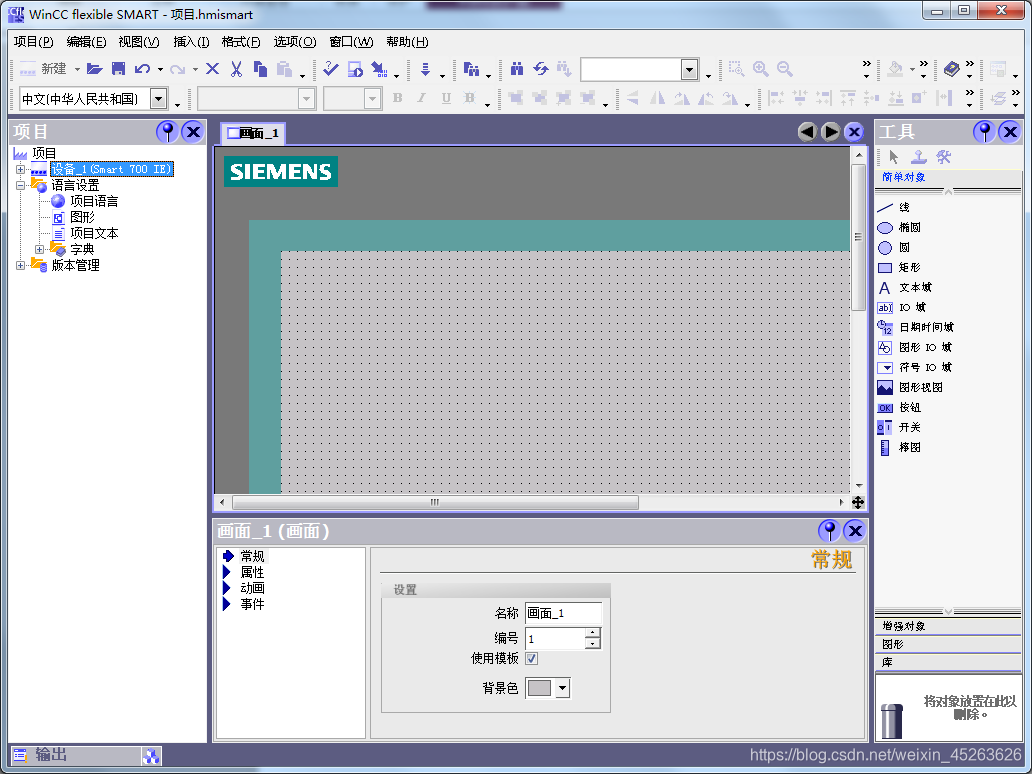

暂时忽略版本的配置，打开软件，初始界面几乎一模一样：

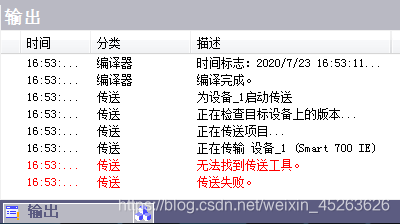

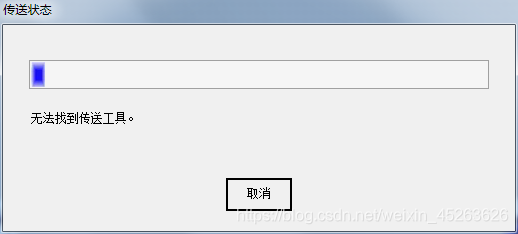

这里采用以太网下载模式，在HMI中配置好IP地址，并且在PC中ping通，然后进入Transfer模式；接着打开组态软件，填入HMI的IP地址，点击传送，出现了“无法找到传送工具”的错误：

网络上对该情况的解决方案很少，软件刚安装且是最新版本，并没有重置或重新安装的必要；又因为线缆问题暂时无法使用HMI的串进行口测试（经核查以太网下载配置方式无误），鉴于此推测还是由于HMI设备的版本过低。

后来发现该问题的出现应该和HMI系统版本无关，因为组态软件是有兼容性检查的，如果版本不一致会直接报错并提示更新；我在这个软件里测试了一下，发现不论是否连接设备，或者修改设备型号，都会提示该错误。

在【帮助信息】中可以找到下面这段话：

选择 HMI 设备的操作系统版本（节选）

在组态新的 HMI 设备时，WinCC flexible SMART 将自动选择最新版本的操作系统。

如果要在一个装有旧版操作系统的 HMI 设备上使用新版操作系统，必需将相关的固件版本映象传送到该 HMI 设备中。WinCC flexible SMART 为支持的 HMI 设备提供必需的映像。可以在产品 CD 的“支持 > 映像”(Support >Images) 目录中找到该映像。

如果由于兼容需要，必需使用早期版本的操作系统，则必需将 WinCC flexbile 项目转换为先前的版本。在转换过程中，HMI设备的版本将自动设置为先前的版本。有关更多信息，请参见“转换项目”一章。

可见只有两种解决方法：升级HMI设备系统版本或降级项目版本。至于具体步骤软件内置的说明书讲的实在没什么参考性。
——

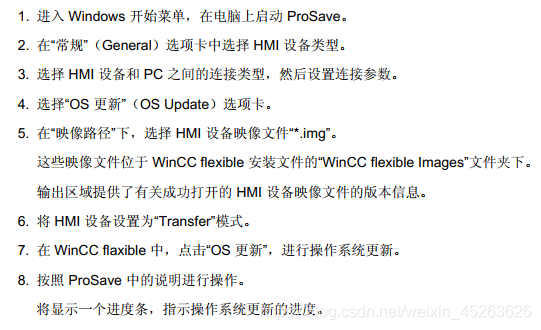

打开700 IE的用户手册，在【OS更新】一章中提到了如何升级HMI系统版本，可以通过 WinCC flexbile或者ProSave，因为不知为何前者并没有OS更新选项，最后还是选择再下一个 ProSave，下载地址与WinCC flexible SMART V3相同 点击此处。

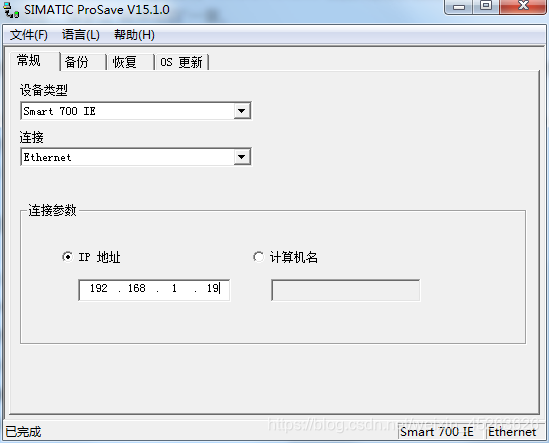

可以选择在恢复为或未恢复为出厂设置的情况下更新操作系统，感觉没有太大区别，这里选择了后者：

这里软件会自动寻找映像文件路径，更新方法非常简单。

系统很快顺利安装完成，但是仍然报错“无法找到传送工具”，这只能是组态软件的问题了。

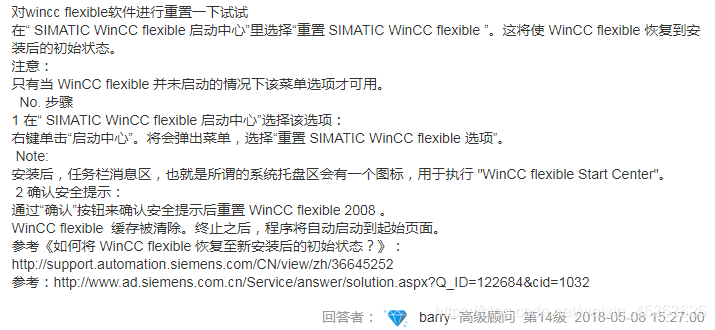

关于如何解决这个错误我能找到相关性最大的是这个回答：

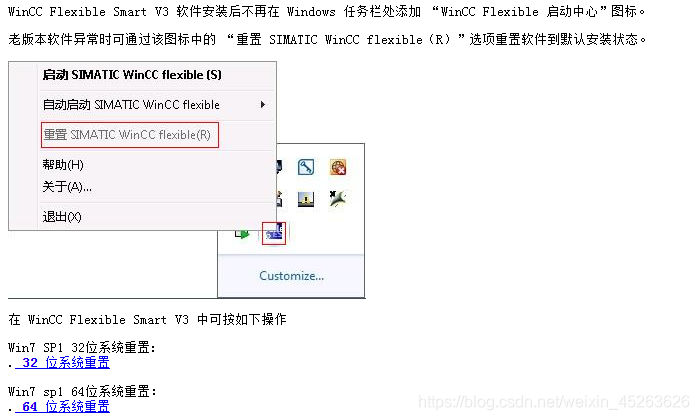

可惜对于WinCC flexible SMART V3来说，右下角托盘已经被取消了 点击此处

左下角的超链接点击之后似乎可以直接调用软件进行重置，但是我无法执行此操作。

推测的可能原因

可能的原因1

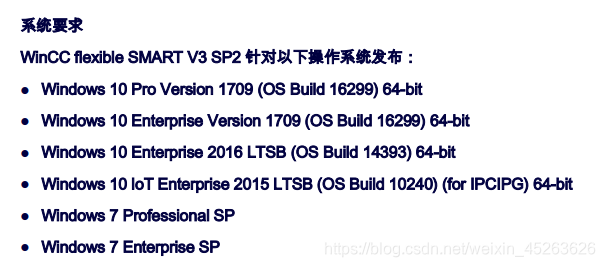

软件没问题，硬件没问题，那就只能是系统的问题，官网的系统要求如下：

我还是第一次看到列表里对win10支持这么好的西门子软件。这台电脑安装的是win7旗舰版，不是专业版或企业版，这可能是为什么发生此类问题的原因。之所以说是可能的原因，是因为通常来说只有跨系统版本的不兼容（XP、WIN7、WIN10），或者32位与64位的不兼容，没有听说过专业版、企业版、旗舰版之间不兼容。

可能的原因2

还想到一个原因，安装【WinCC flexible SMART V3】的时候可以自由选择文件安装位置，但在安装【 WinCC flexible 2008 SP4 CHINA】时，文件位置是固定安装在C盘，也许这也是问题出现的原因即文件路径的问题。

你们自己尝试吧，我不想整了。

WinCC flexible 2008 SP4 CHINA

移植

寻求西门子技术支持无果，最后还是决定退版本。找了台教学用PC主机，里面就安装着WinCC flexible 2008，而且确实是SP4 CHINA版的，但是硬盘里没有安装包，我想了想还是把整个软件的文件夹复制过来装在目前的电脑上。
在教学电脑上我看到该软件为standard：

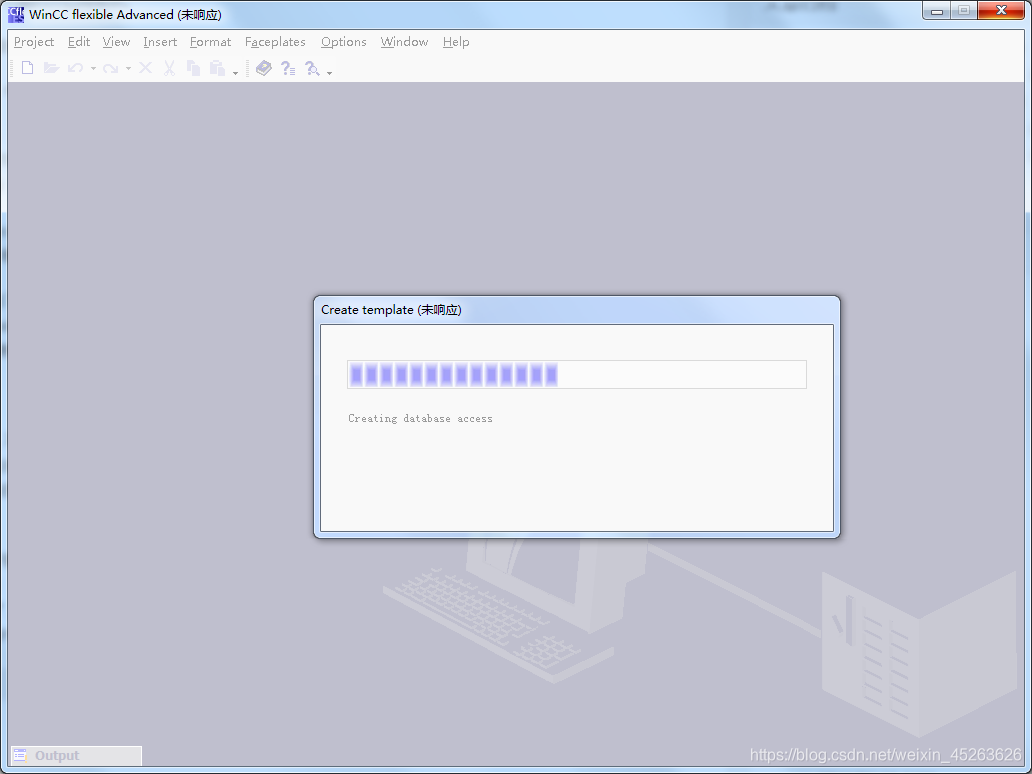

但是在这台电脑上通过“启动中心”重置后，居然变成了英文版的advanced。最后当然是无法使用，一创建新项目就进入无响应状态：

不清楚为什么会这样，不过显然这是一次失败的尝试。

寻找下载链接

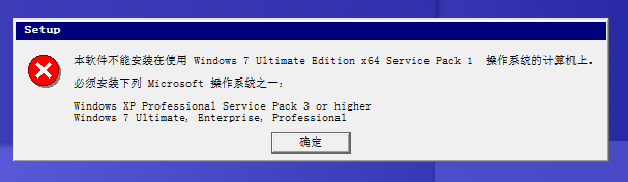

要进行软件修复必须用到安装包，没有办法，只能在非官方下载网站上寻找。结果没想到这些网站这么无良，用SP2来代替SP4，并配上了SP4的标题和介绍，要知道即便配置了兼容性，SP2也是没法安装在64位 win7的：

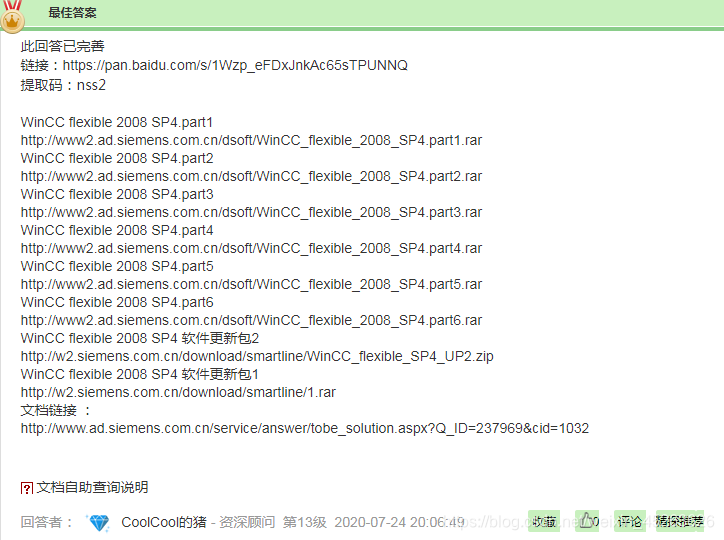

最后通过西门子论坛求助终于找到了真正能用的下载链接，老帖子的连接都失效了：

重新测试

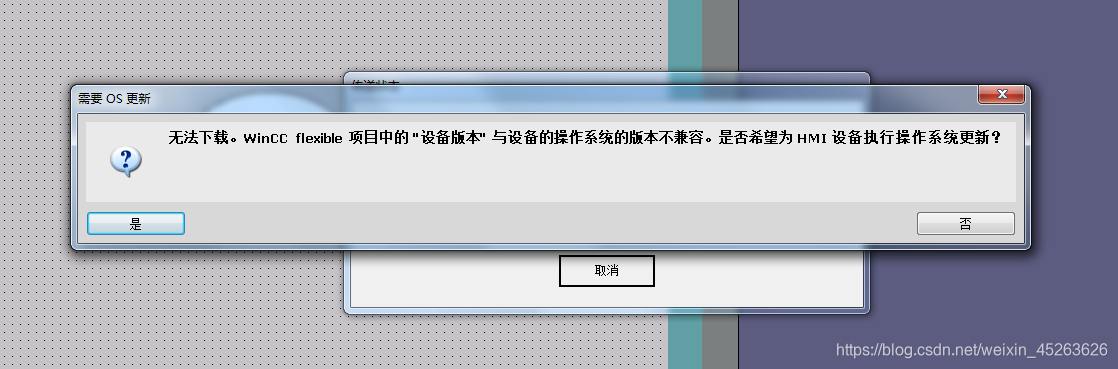

费了九牛二虎之力安装的软件终于顺利将程序下载进了HMI，下载的时候我也知道了实际上WinCC flexible实际上是有兼容性测试的，版本不一致时会提示，然后直接在软件内更新即可：
