1前置知识

1.1线电压（电流）与相电压（电流）的关系

三相系统中，流经输电线中的电流称为线电流；各输电线线端之间的电压为线电压。三相电源和三相负载中每一相的电压、电流称为相电压和相电流。

三相系统中的线电压和相电压、线电流和相电流之间的关系同连接方式有关。

△连接：相电压Uθn = Un，相电流Iθn = In/√3
Y连接：相电压Uθn = Un/√3，相电流Iθn = In

在电机铭牌上，额定电压Un指额定运行时定子绕组所加线电压，额定电流In指额定运行时定子绕组流过的线电流。

1.2三相异步电机与定子绕组

电机主要由定子和转子部分组成。

定子是电机的静止部分，其作用是产生磁场（励磁绕组），以及作为电机的机械支撑。
转子是电子的转动部分，其作用是产生感应电动势和电磁转矩（电枢绕组）。

三相异步电机的定子绕组为三相对称绕组，其特点为:

三相绕组相同；
在空间按互差120°电角度排列；
可以接成星形和三角形；

大、中容量的高压电动机常接成星形，引出三根线；中、小容量的低压电动机常把三相绕组的6个出线头都引到接线盒中，根据需要接成Y形或△形。我国的Y2系列电动机，3kw及以下为Y连接，其它功率为△连接。

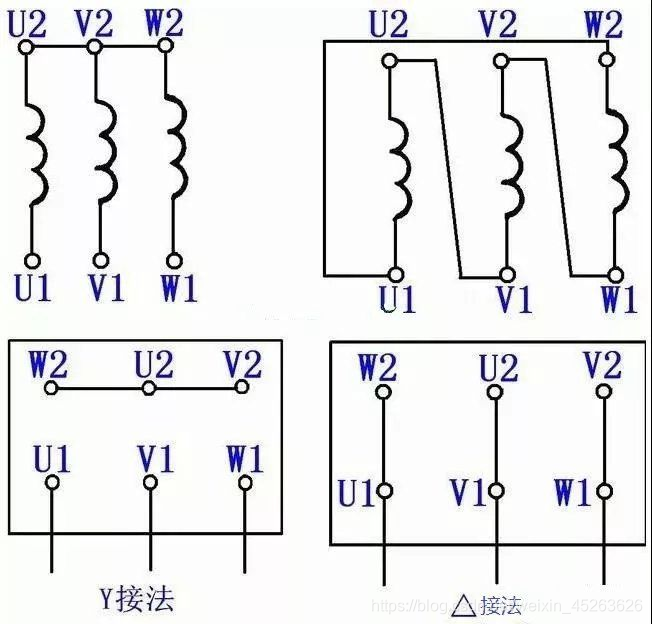

三相绕组不同接法下，原理接线图和接线盒内接线图见下：（三相首端分别用U1、V1、W1表示，末端分别用U2、V2、W2表示）
在这里插入图片描述

2正文：接线难题

现有一台铭牌标注为380V Y接法的三相异步电机和一台输出三相220V的变频器，问变频器能否带动电机？

2.1使用三相220V电源直接驱动380V Y接法电机

先说说看变频器直连电机会发生什么。

通常来说，电动机的电压等级、相数和频率要与供电电源一致。
电机Y接法下额定电压Un 380V（线电压），意味着定子绕组每相额定相电压Uθn为：

Uθn = Un/√3 = 380/√3 = 220V

将变频器与电机直连，则电机实际上是以三相220V供电的：
Uθ = U/√3 = 220/√3 = 127V 为绕组额定相电压的57%。
我们知道改变定子电压也是一种调速行为：由电力拖动原理可知，当异步电动机等效电路的参数不变时，相同转速下，电磁转矩与定子电压的二次方成正比，因此改变定子外加电压可以改变机械特性的函数关系，从而改变电动机在一定负载转矩下的转速。此外，在软起动、轻载节能运行中，也常通过变压控制实现。因此电机在一定条件下是可以正常运行的。
这种方法的缺陷在于，电动机低速运行时存在转子电流过大和功率因数过低的问题；此外电动机将无法带动额定负载，这是因为： P = √3U·I·η·cosφ
（η：效率，cosφ：功率因数）为带动额定负载，电动机需输出额定功率，定子施加电压降低的情况下，定子电流将升高，导致温升，最终烧毁电机绕组。
