STM32学习笔记（六）

29.按键控制LED程序

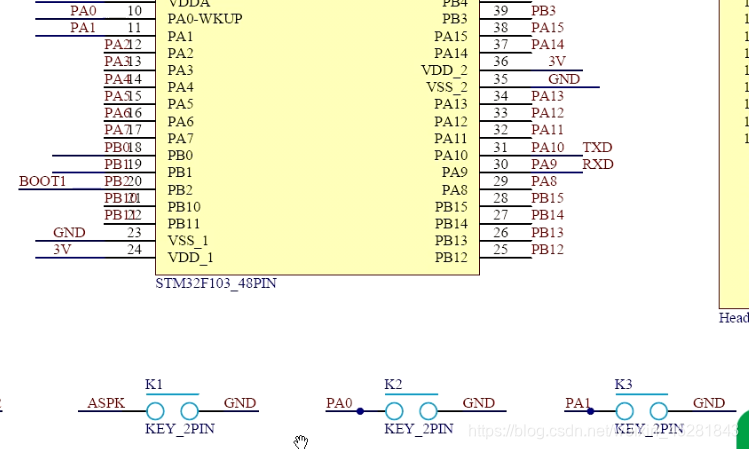

微动开关，按下去导通（低电平），按键放开（高电平）。

key.c文件

#include "key.h"

void KEY_Init(void){ //微动开关的接口初始化
	GPIO_InitTypeDef  GPIO_InitStructure; //定义GPIO的初始化枚举结构
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //启动相应总线时钟
    GPIO_InitStructure.GPIO_Pin = KEY1 | KEY2; //选择端口号（0~15或all）
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //选择IO接口工作方式 //**上拉电阻**
//    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置IO接口速度（2/10/50MHz）
	GPIO_Init(KEYPORT,&GPIO_InitStructure);
}


选择IO接口工作方式：
GPIO_Mode_AIN 模拟输入
GPIO_Mode_IN_FLOATING 浮空输入
GPIO_Mode_IPD 下拉输入
GPIO_Mode_IPU 上拉输入
GPIO_Mode_Out_PP 推挽输出
GPIO_Mode_Out_OD 开漏输出
GPIO_Mode_AF_PP 复用推挽输出
GPIO_Mode_AF_OD 复用开漏输出
*/

key.h文件

#ifndef __KEY_H
#define __KEY_H
#include "sys.h"

//#define KEY1 PAin(0)// PA0
//#define KEY2 PAin(1)// PA1

#define KEYPORT	GPIOA	//定义IO接口组
#define KEY1	GPIO_Pin_0	//定义IO接口
#define KEY2	GPIO_Pin_1	//定义IO接口


void KEY_Init(void);//初始化


#endif

程序名： 按键控制LED程序

#include "stm32f10x.h" //STM32头文件
#include "sys.h"
#include "delay.h"
#include "led.h"

#include "key.h" //调用按键相关程序

int main (void){//主程序
	u8 a; //定义变量
	//初始化程序
	RCC_Configuration(); //时钟设置
	LED_Init();//LED初始化

	KEY_Init();//按键初始化（调用了key.c当中的按键初始化）

	//主循环
	while(1){

		//示例1：无锁存（按下点亮，松开熄灭）
		if(GPIO_ReadInputDataBit(KEYPORT（使用了哪一组IO端口）,KEY1（具体的哪一位）)){ //读按键接口的电平 //ReadInputdataBit读取指定端口管脚的输入
			GPIO_ResetBits(LEDPORT,LED1); //LED灯都为低电平（0）
		}else{
        	GPIO_SetBits(LEDPORT,LED1); //LED灯都为高电平（1）
		}

		//示例2：无锁存
//		GPIO_WriteBit(LEDPORT,LED1,(BitAction)(!GPIO_ReadInputDataBit(KEYPORT,KEY1)));
//使用了端口写的操作，BitAction：如果括号内结果为1，则输出高电平，为0对应IO端口输出低电平，熄灭。
//函数内套函数。


       //示例3：有锁存
      // 先判断按键是否按下，如果按下则延时20ms，接着再判断是否按下，如果按下，则进行按键按下相对应的操作，最后等待按键放开，放开才能退出。
//		if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
//			delay_ms(20); //延时去抖动
//			if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
//		GPIO_WriteBit(LEDPORT,LED1,(BitAction)(1-GPIO_ReadOutputDataBit(LEDPORT,LED1))); //LED取反
//				while(!GPIO_ReadInputDataBit(KEYPORT,KEY1)); //等待按键松开
//			}
//		}

		//示例4：有锁存
//		if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
//			delay_ms(20); //延时20ms去抖动
//			if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
//				//在2个LED上显示二进制加法
//				a++; //变量加1
//				if(a>3){ //当变量大于3时清0
//					a=0;
//				}
//				GPIO_Write(LEDPORT,a); //直接数值操作将变量值写入LED（LED在GPIOB组的PB0和PB1上）
//				while(!GPIO_ReadInputDataBit(KEYPORT,KEY1)); //等待按键松开
//			}
//		}


	}
}

//经典示例3：有锁存
// 先判断按键是否按下，如果按下则延时20ms，接着再判断是否按下，如果按下，则进行按键按下相对应的操作，最后等待按键放开，放开才能退出。
// if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
// delay_ms(20); //延时去抖动
// if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
// GPIO_WriteBit(LEDPORT,LED1,(BitAction)(1-GPIO_ReadOutputDataBit(LEDPORT,LED1))); //LED取反
// while(!GPIO_ReadInputDataBit(KEYPORT,KEY1)); //等待按键松开
// }
// }
按键消抖：

经过20毫秒的等待才进入平稳状态

30.FLASH读写程序

用flash保存led的开关状态通过ASP按键开关使得之前的状态保持。

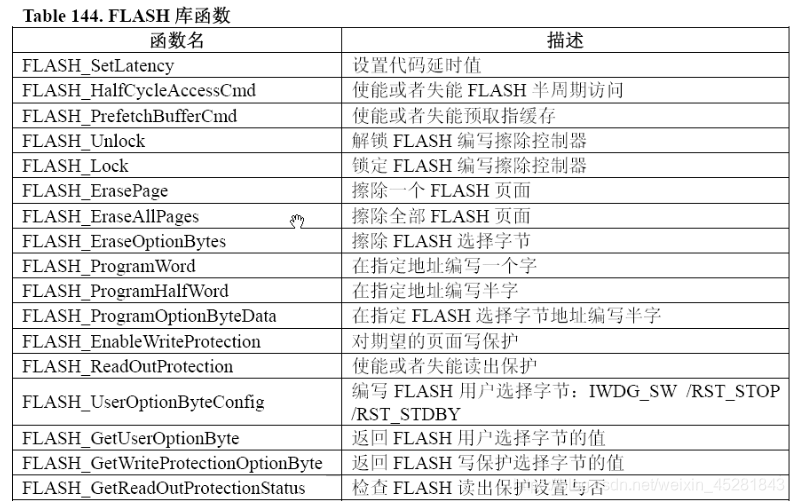

flash.c文件

#include "flash.h"

//FLASH写入数据
void FLASH_W(u32 add,u16 dat){ //参数1：32位FLASH地址。参数2：16位数据
//	 RCC_HSICmd(ENABLE); //打开HSI时钟
	 FLASH_Unlock();  //解锁FLASH编程擦除控制器
     FLASH_ClearFlag(FLASH_FLAG_BSY|FLASH_FLAG_EOP|FLASH_FLAG_PGERR|FLASH_FLAG_WRPRTERR);
     //清除标志位
     FLASH_ErasePage(add);     //擦除指定地址页（每次写入数据之前要擦除）
     FLASH_ProgramHalfWord(add,dat); //从指定页的addr地址开始写
     FLASH_ClearFlag(FLASH_FLAG_BSY|FLASH_FLAG_EOP|FLASH_FLAG_PGERR|FLASH_FLAG_WRPRTERR);
     //清除标志位
     FLASH_Lock();    //锁定FLASH编程擦除控制器
}

//FLASH读出数据
u16 FLASH_R(u32 add){ //参数1：32位读出FLASH地址。返回值：16位数据
	u16 a;
    a = *(u16*)(add);//从指定页的addr地址开始读
return a;
}

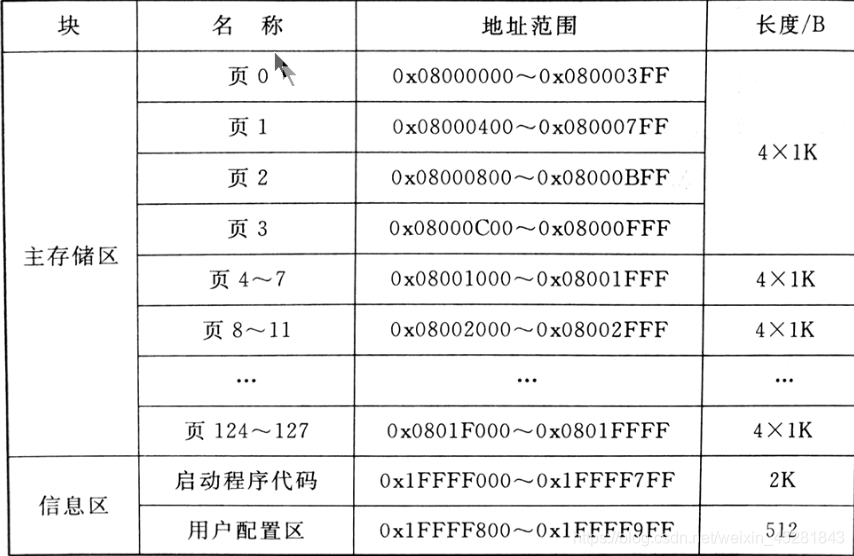

FLASH进行擦除时，按页来擦除。
要知道哪一个地址对应哪一个页。

main文件

#include "stm32f10x.h" //STM32头文件
#include "sys.h"
#include "delay.h"
#include "led.h"
#include "key.h"

#include "flash.h"

#define FLASH_START_ADDR  0x0801f000	  //写入的起始地址（不在第一页开始，防止占用用户数据）


int main (void){//主程序
	u16 a; //定义变量
	//初始化程序
	RCC_Configuration(); //时钟设置
	LED_Init();//LED初始化
	KEY_Init();//按键初始化

    a = FLASH_R(FLASH_START_ADDR);//从指定页的地址读FLASH

	GPIO_Write(LEDPORT,a); //直接数值操作将变量值写入LED（LED在GPIOB组的PB0和PB1上）

	//主循环
	while(1){

		//示例4：有锁存按键控制LED操作
		if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
			delay_ms(20); //延时20ms去抖动
			if(!GPIO_ReadInputDataBit(KEYPORT,KEY1)){ //读按键接口的电平
				//在2个LED上显示二进制加法
				a++; //变量加1
				if(a>3){ //当变量大于3时清0
					a=0;
				}
				GPIO_Write(LEDPORT,a); //直接数值操作将变量值写入LED（LED在GPIOB组的PB0和PB1上）

				FLASH_W(FLASH_START_ADDR,a); //从指定页的地址写入FLASH

				while(!GPIO_ReadInputDataBit(KEYPORT,KEY1)); //等待按键松开
			}
		}
	}
}

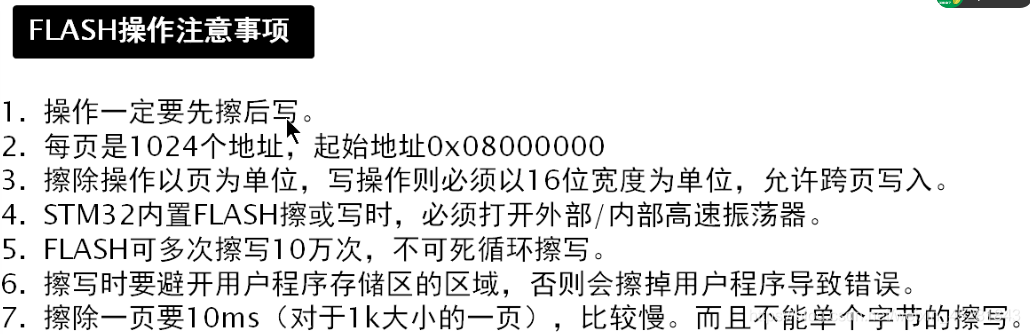

注意：
