开始我自己win10自带的画图生成的.dmp文件,不清晰
后面采用这个人的方式,成功了。需要安装PS:
在PCB中加入图片LOGO的教程
效果还行,能识别
类似方式:Altium Designer 19如何在PCB中添加自己的图片Logo,试了,没PS的效果好,关键在于图片!
还看到一种,是使用AD的插件,但是我没找到,还有那个二维码网址也用不了,所以没试

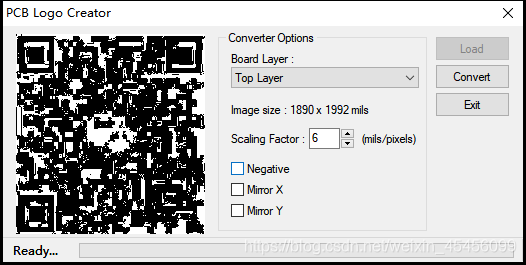

如何在您的PCB大作上添加二维码?

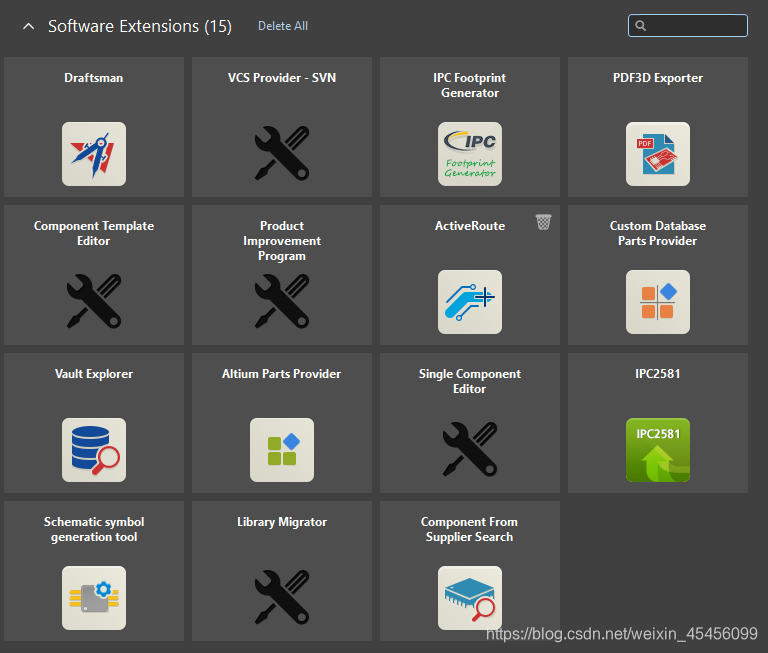

Altium Designer 19如何安装插件
——————————————————————————————————补充

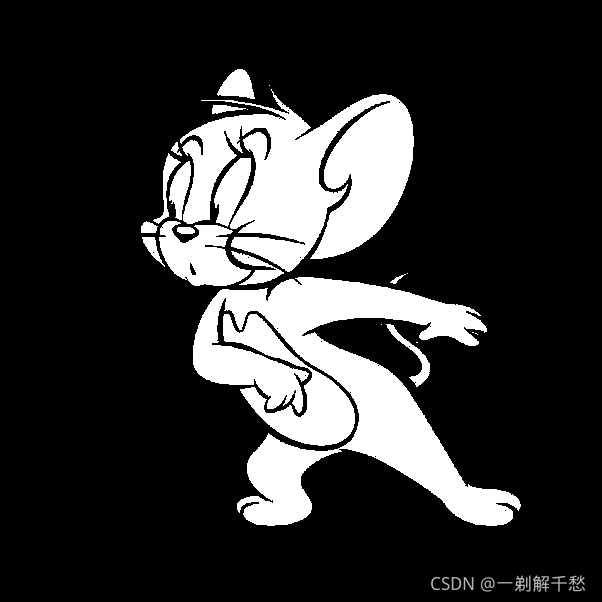

下图是已经转为BMP格式的图片

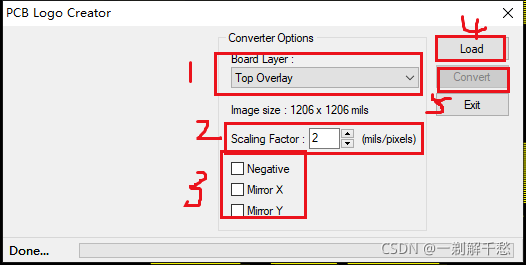

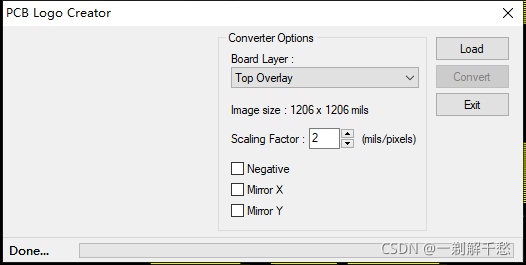

我的步骤:如下1,2,3,4,5
选择哪个层,因为是丝印,所以1选择丝印层,先选择顶层丝印Top Overlay,2是设置导出图片logo的大小,3都不勾选
看看效果:
3勾选Negative,反面,消极,取反的意思

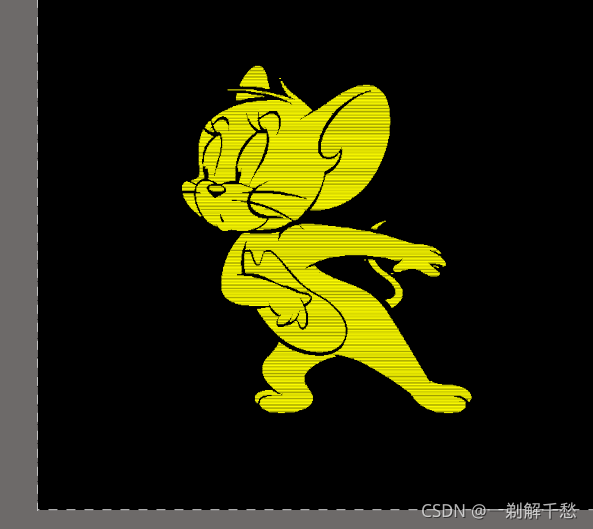

看看效果: 这个才是我想要的

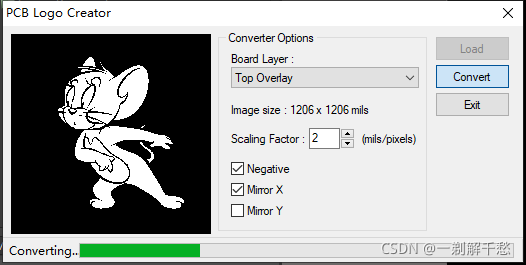

3勾选Negativeh和Mirror X

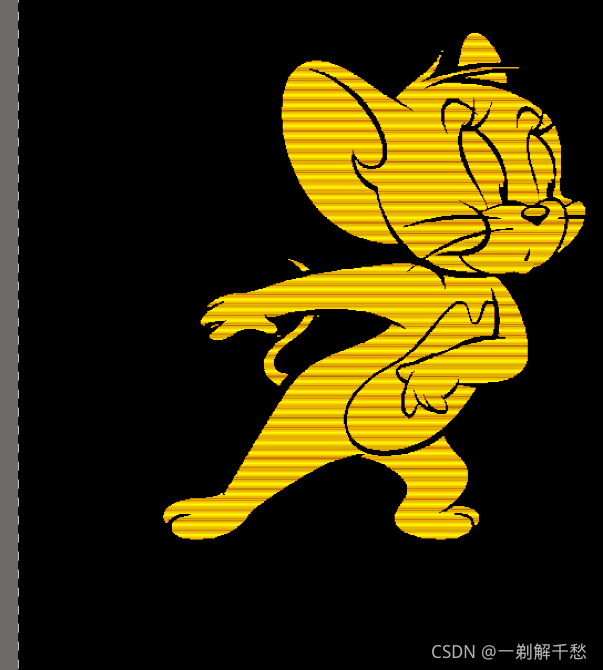

效果:也就是对着Y轴反转的一下

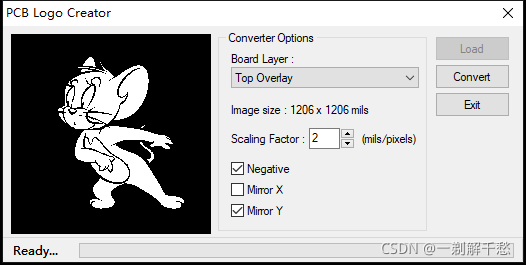

3勾选Negativeh和Mirror Y

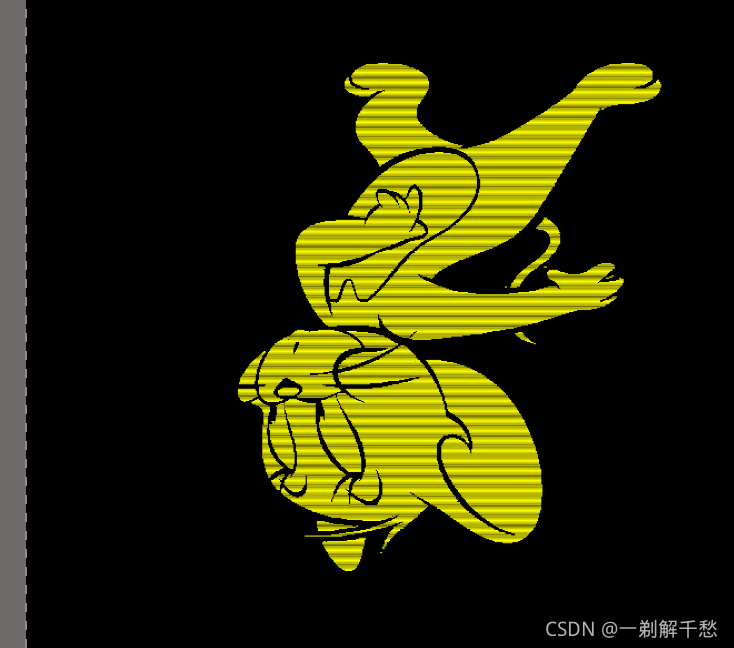

效果:也就是对着X轴反转的一下
慢慢试试,可以得到自己想要的
