惠斯通电桥分析

最新推荐文章于 2024-11-30 19:00:00 发布
最新推荐文章于 2024-11-30 19:00:00 发布
阅读量4.5k 收藏 11
点赞数 3
分类专栏： 模电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45589030/article/details/120680959
版权

惠斯通电桥 电阻测量 电桥平衡 电路原理 电阻比例
关键词由CSDN通过智能技术生成

惠斯通电桥是干嘛的

这是一种能精确测量电阻的电路结构

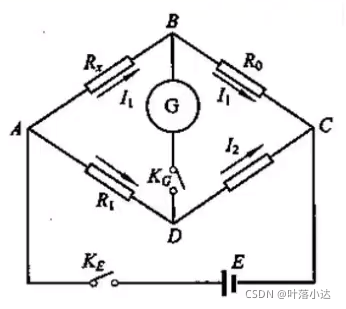

惠斯通电桥原理图，结构分析

在这里插入图片描述
当开关闭合之后，电路中有电流流过，四边形ABCD四个电阻，每条边电桥的一个臂，BD这条线在中间像是一个桥梁，故称为电桥。
R0、R1、R2 是已知电阻，RX是未知电阻，适当调节RX电阻，可以使BD两点电势差为0。此时BD边没有电流流过，这个状态叫电桥平衡。
所以AB之间的电势差 = AD之间的电势差、BC的电压等于DC的电压。此时Rx x I1 = R1 x I2；R0 x I1 = R2 x I2，有R1/Rx = R2/R0，Rx =(R1 x R0)/R2
