DUV光刻机的透镜

DUV光刻机是一种使用深紫外（Deep Ultraviolet，DUV）光源进行曝光的设备。深紫外线（Deep Ultraviolet，DUV）是紫外线（UV）辐射中的一部分，具有较短的波长和较高的能量。它通常指的是波长在200纳米到300纳米之间的紫外线。DUV光刻机一般使用193纳米的光源，其对透镜选择十分苛刻。

透镜的作用：

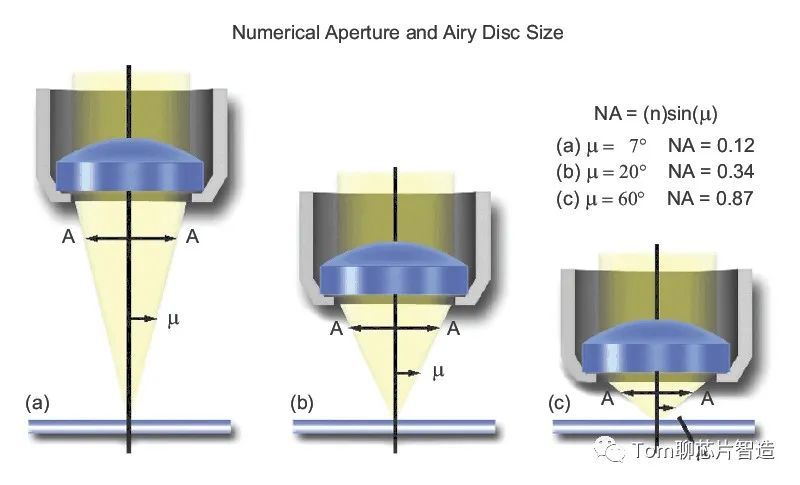

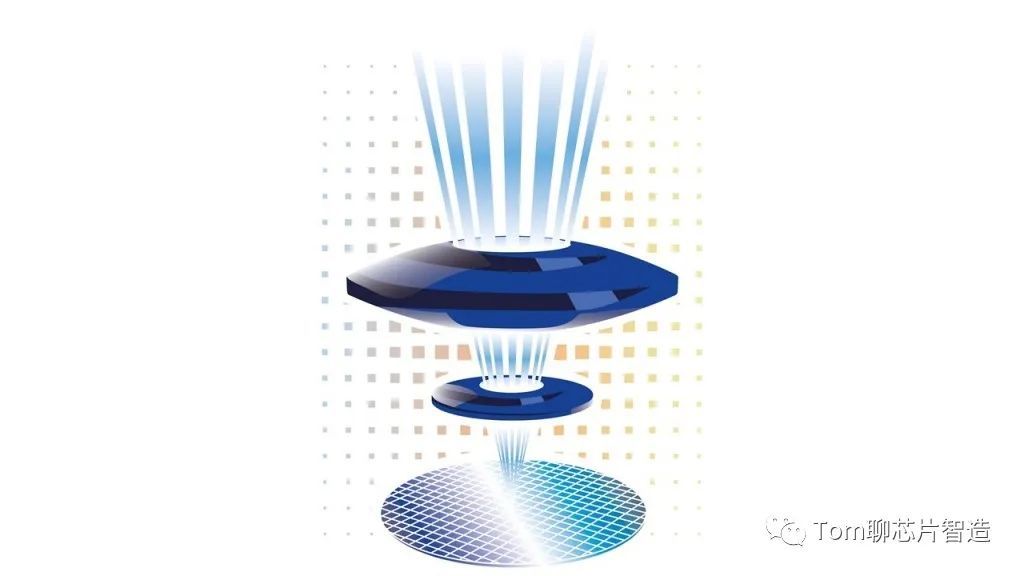

         聚焦：透镜的主要功能是将光源聚焦到硅片上。这是通过改变光线传播的方向来实现的，使得所有的光线都汇聚在一个点上。在光刻机中，这个点就是硅片的表面，这样可以确保光线以最高的强度照射到硅片上，从而实现最高的分辨率。

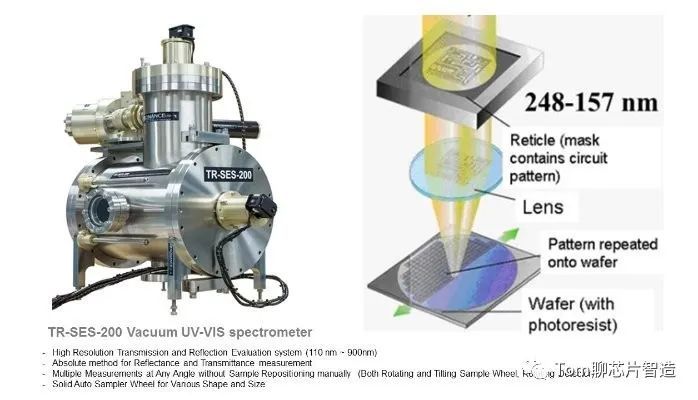

         形成光刻图案：透镜还用于形成光刻图案。在光刻过程中，光通过一个被称为掩模或光罩的模板，这个模板上有需要在硅片上复制的图案。光通过模板后，透镜会将这个图案聚焦到硅片上，从而在硅片上形成相同的图案。

     校正光线畸变：透镜系统还负责校正光线的畸变。由于光在通过空气和透镜材料时会发生折射，因此光线的路径可能会发生畸变。透镜系统通过精确的设计和配置，可以校正这些畸变，确保光线准确地照射到硅片上。

         透镜的要求：

         DUV光刻机的透镜必须具有极高的光学质量，以确保光线能够准确无误地通过。透镜的表面和内部都不能有任何缺陷，如划痕、裂纹、气泡或尘埃。这些缺陷可能会散射或吸收光线，导致图像质量下降。

         透镜需要有高的透射率，以确保尽可能多的光线能够通过。透镜的形状必须非常精确，以确保光线能够准确地聚焦到衬底上。任何形状的偏差都可能导致焦点的偏移，影响光刻的精度。透镜的折射率必须非常均匀。如果折射率在透镜中不均匀，可能会导致光线在透镜内部的路径发生偏离，影响到光刻的精度。

     透镜需要有低的色散，以防止不同波长的光线在透镜中的传播速度不同，导致图像的色差。透镜需要有低的波前畸变，以确保光线能够准确地聚焦到衬底上。波前畸变可能会导致图像的失真。

     材料纯度：

     DUV光刻机的透镜材料必须具有极高的纯度。这是因为任何微小的杂质或缺陷都可能影响透镜的光学性能，从而影响光刻过程的精度和效率。在DUV光刻机中，透镜通常由高纯度的石英或融石英制成，这些材料在DUV波长下具有优良的透明度和折射率稳定性。 这些透镜的制造过程非常严格，需要在高度控制的环境中进行，以防止任何可能的污染。此外，透镜的表面还需要经过精细的抛光处理，以确保其光滑度和形状精度。

     热稳定性：

     由于光刻过程中会产生大量的热量，因此透镜必须具有良好的热稳定性，以防止因温度变化导致的形状或折射率的变化。DUV光刻机的透镜对热稳定性的要求非常高。在光刻过程中，透镜会被高强度的深紫外光源照射，这可能会产生大量的热量。如果透镜的热稳定性不足，可能会导致透镜的形状或光学性能发生变化，从而影响光刻的精度和效率。 为了保证透镜的热稳定性，透镜通常由具有高热稳定性的材料制成，如融石英。此外，光刻机的设计通常会包括一些特殊的冷却系统，以帮助控制透镜的温度并防止过热。此外，透镜的热膨胀系数也需要尽可能低，以防止由于温度变化引起的形状变化。
