LPCVD ( Low Pressure Chemical Vapor Deposition ),低压化学气相沉积。在芯片制造中,低压化学气相沉积(LPCVD)广泛应用于创建各种薄膜,这些薄膜有不同的用途。LPCVD可以用来沉积氧化硅和氮化硅;也可以可以用来制造掺杂薄膜,以改变硅的导电性;用来制造金属薄膜,如钨或钛,这些薄膜在制造集成电路的互连结构时十分有用。
气体输送:将一种或多种气态的前驱体(化学气体)引入反应室。这个步骤在较低的压力下进行,通常低于大气压。这有助于提高反应速度和均匀性,以及改善薄膜的质量。气体的流量和压力通常由专用的控制器和阀门进行精确调控。气体的选择决定了最后形成的薄膜的性质。例如,为了制造硅薄膜,可以选择硅烷(SiH4)或二氯硅烷(SiCl2H2)作为前驱体。对于其他类型的薄膜(如氧化硅、氮化硅、金属等),选择的气体会不同。
反应:在设定的温度下,吸附在基片上的前驱体发生化学反应,形成沉积在基板表面的薄膜。这些反应可以是分解反应、置换反应、还原反应等,具体的反应类型取决于气体的类型和反应条件。
沉积:反应生成的物质形成薄膜,均匀地沉积在基片上。
剩余气体的移除:将未反应的前驱体和生成的副产物气体从反应室中移除。如在硅烷分解过程中产生的氢气。这些副产物需要被移除,以防止它们影响反应的进行或者污染薄膜。
LPCVD的机台类型

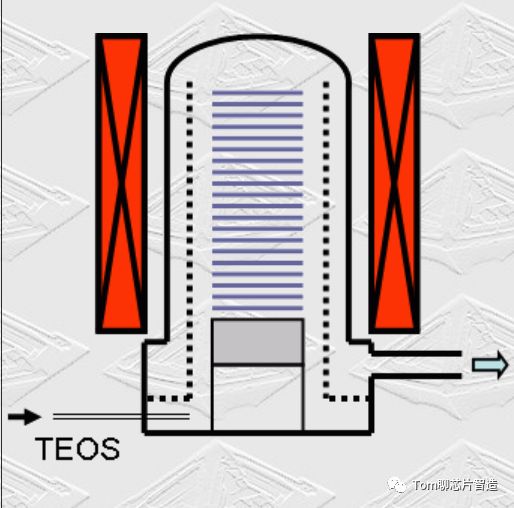

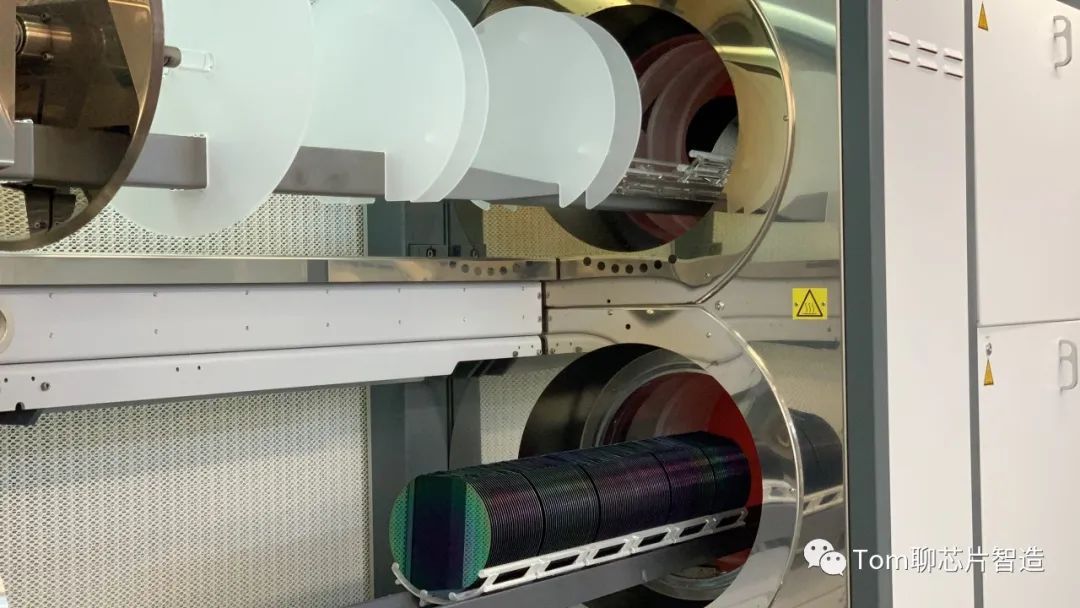

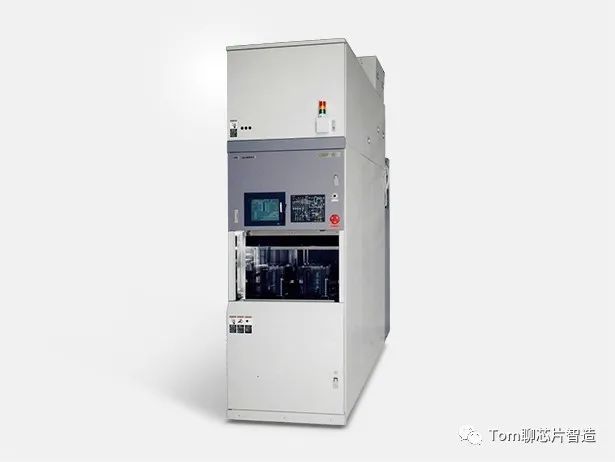

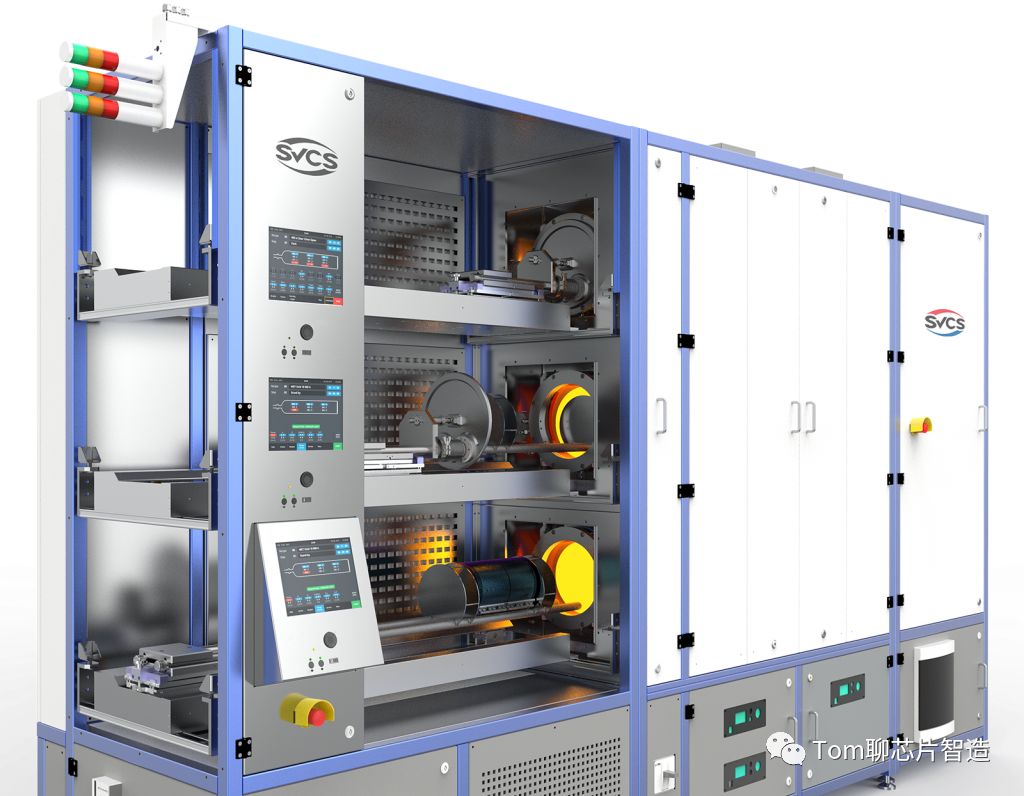

LPCVD分为立式与卧式。立式和卧式LPCVD是根据炉膛的方向或者称之为基片的放置方向而命名的两种常见的低压化学气相沉积(LPCVD)系统。这两种系统的主要区别在于基板的放置方式和气体的流动方式。在整个 20 世纪后期,许多 LPCVD 工艺都是在卧式热壁管式反应器中进行的,现在主要是立式炉。转载需注明出自本处。
