初认STM32F103C8T6

一、什么是单片机?

单片机,又称微控制器(Microcontroller),是将中央处理器(CPU)、存储器(RAM、ROM等)、定时器/计数器、I/O接口电路等集成在一个芯片上的计算机系统。它不同于一般的微处理器(如CPU),因为单片机在单个芯片上集成了更多的外设和功能,使得它更加适合用于控制和监测物理环境中的应用。

二、什么是STM32?

STM32是STMicroelectronics公司生产的一个广泛流行的32位闪存微控制器家族,基于ARM Cortex®-M0, M3, M4, M7, M33核心。STM32以其高性能、实时功能、数字信号处理、低功耗和低电压操作等特性,在嵌入式系统中占有重要地位。

三、STM32F103C8T6简介

STM32F103C8T6是STM32F103系列中的一员,它是一款基于ARM Cortex-M3内核的中密度性能线微控制器。该单片机集成了高速嵌入式存储器(高达64K字节的闪存和20K字节的SRAM),以及连接到两条APB总线的各种增强型I/O和外设。

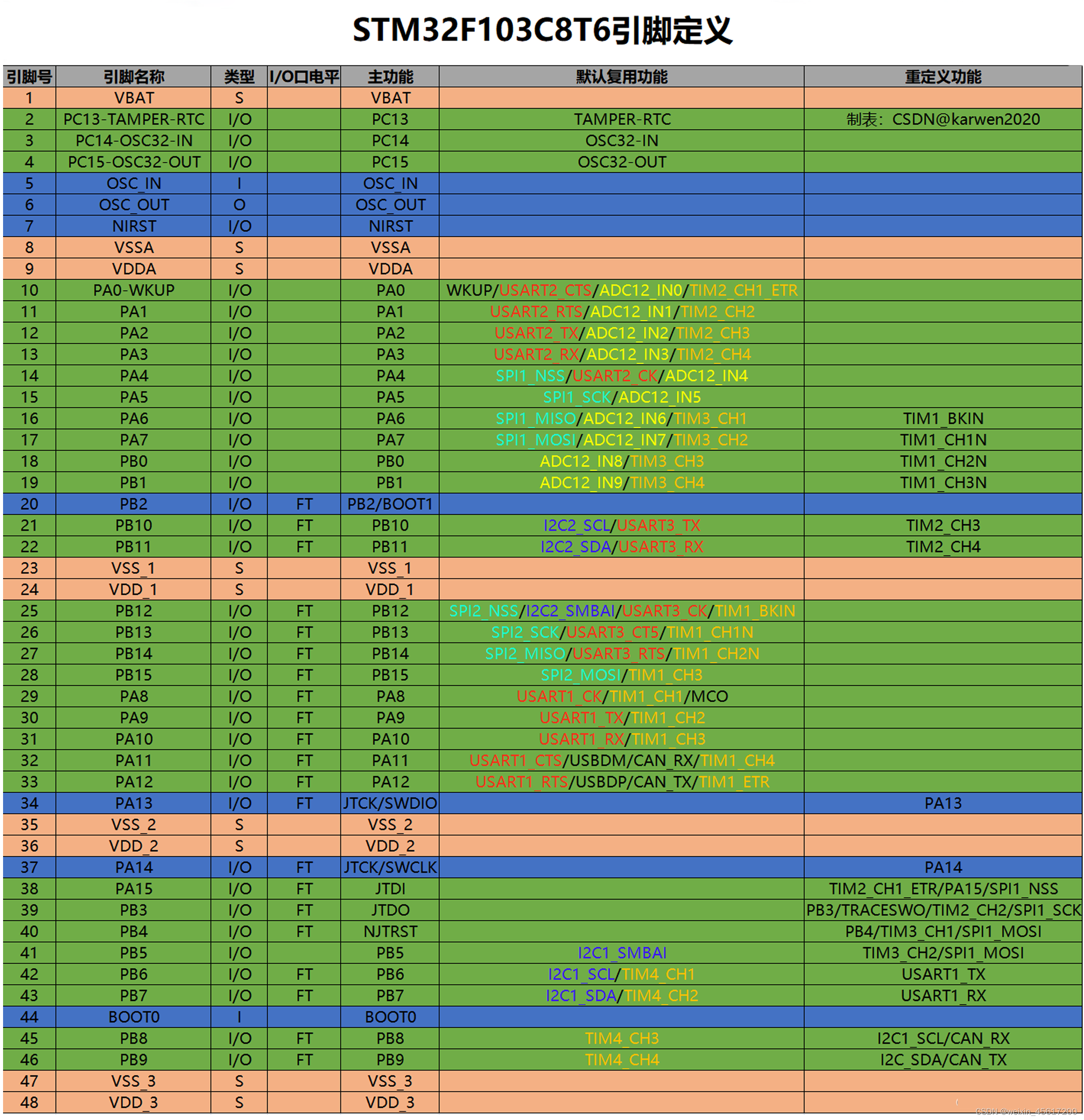

引脚图

四、内存大小

STM32F103C8T6的内存配置如下:

  • 闪存(Flash memory):最高64K字节
  • SRAM:20K字节

这样的内存配置对于许多嵌入式应用来说是足够的,特别是当考虑到它还可以通过外部存储器接口扩展时。

五、硬件资源

处理器核心:

STM32F103C8T6搭载了ARM Cortex-M3 32位RISC核心,工作频率最高可达72MHz。

存储器:

内置高达64KB的Flash存储器,用于存储程序代码和数据。

提供20KB的SRAM,用于运行时的数据存储和变量分配。

电源管理:

具有灵活的电源管理系统,支持多种低功耗模式,适用于电池供电的应用。

时钟系统:

内置4-16MHz的高速内部时钟(HSI)和32KHz的低速内部时钟(LSI)。

可通过外部晶振提供更高精度的时钟源,通常包括一个8MHz的高速外部时钟(HSE)和一个32.768KHz的低速外部时钟(LSE)。

复位和时钟控制(RCC):

提供复位电路和时钟控制,管理微控制器的启动序列、时钟源选择和分频配置。

GPIO(通用输入输出):

提供多个GPIO引脚,可用于数字信号的输入和输出,支持多种模式和中断功能。

模拟/数字转换器(ADC):

集成多个通道的12位ADC,用于将模拟信号转换为数字信号进行处理。

定时器:

提供多个通用定时器和高级定时器,可用于定时、计数、PWM输出和捕获/比较功能。

通信接口:

集成多个USART(通用同步异步收发器)接口,用于串行通信。

提供I2C(Inter-Integrated Circuit)接口,支持主从模式,用于连接低速外围设备。

集成SPI(Serial Peripheral Interface)接口,用于高速同步通信。

调试支持:

支持JTAG(Joint Test Action Group)和SWD(Single Wire Debug)接口,用于连接调试器进行程序调试和下载。

其他特性:

提供DMA(Direct Memory Access)控制器,用于快速数据传输,减轻CPU负担。

集成硬件随机数生成器(如果型号支持)。

提供多种唤醒源,用于从低功耗模式中唤醒微控制器。
