经典五管OTA的两级运放零极点推导和调零电阻的设置

两级运放

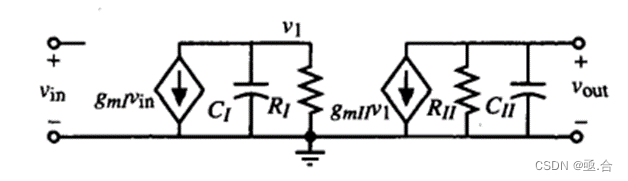

两级运放小信号等效图:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

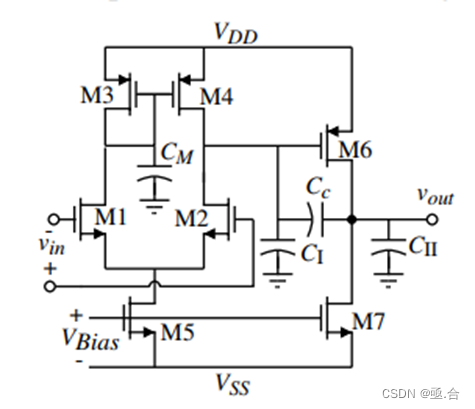

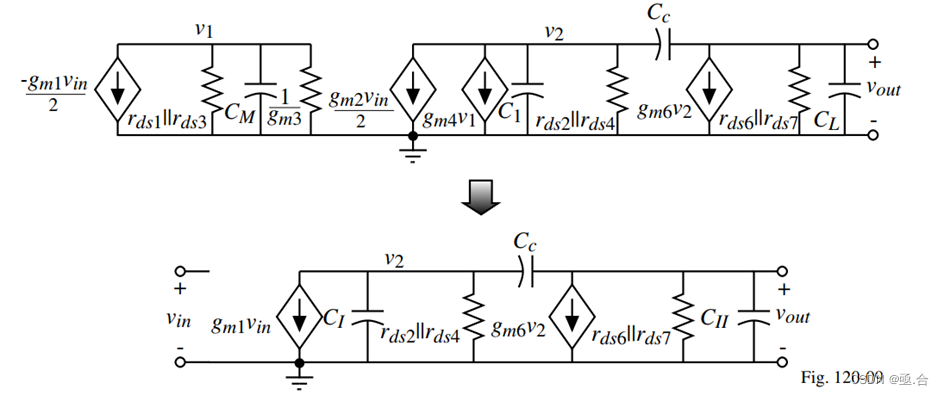

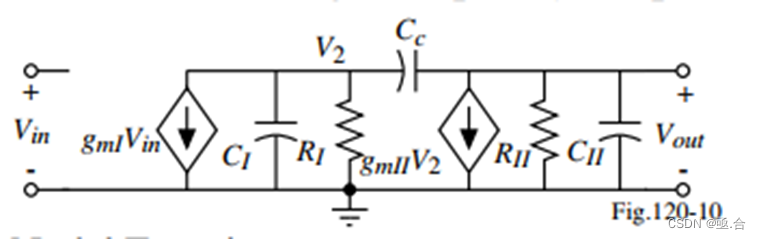

两级运放(米勒补偿)小信号等效图:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

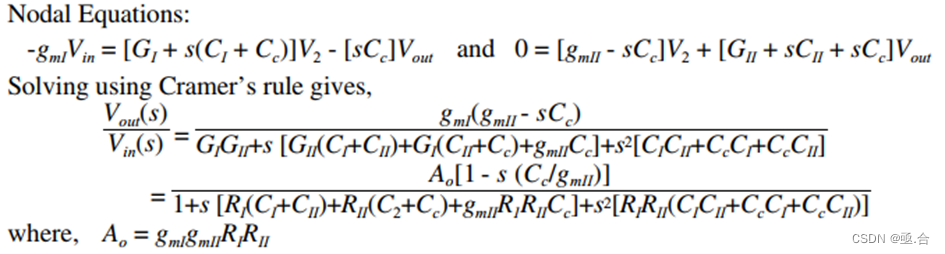

输出传输函数:

在这里插入图片描述
在这里插入图片描述

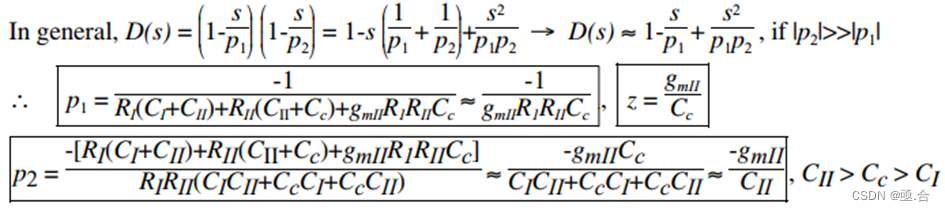

两级运放的零极点:

带入相应的值,即可计算出两个极点和一个零点。
右半平面零点:
在这里插入图片描述

主极点:
在这里插入图片描述
在这里插入图片描述

次极点:

在这里插入图片描述

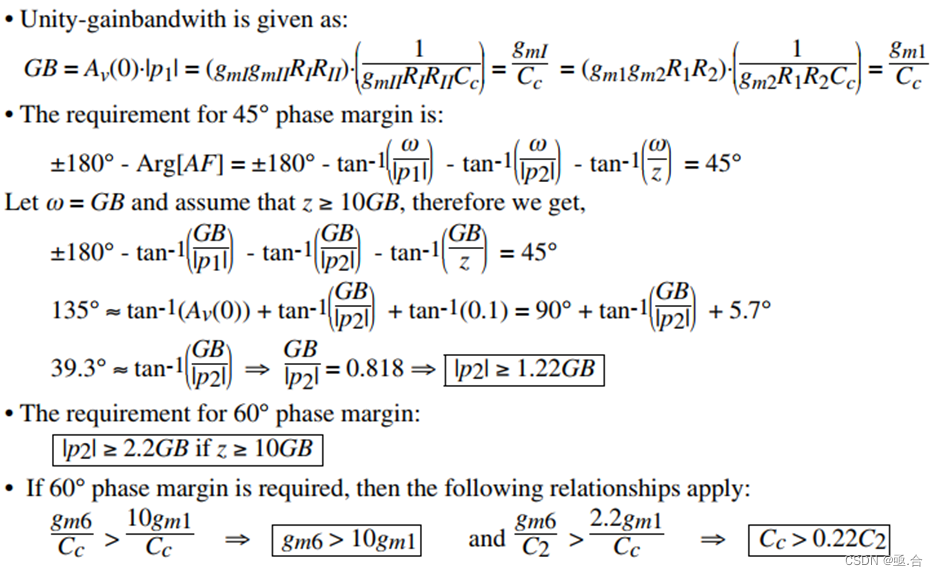

单位增益带宽:
在这里插入图片描述

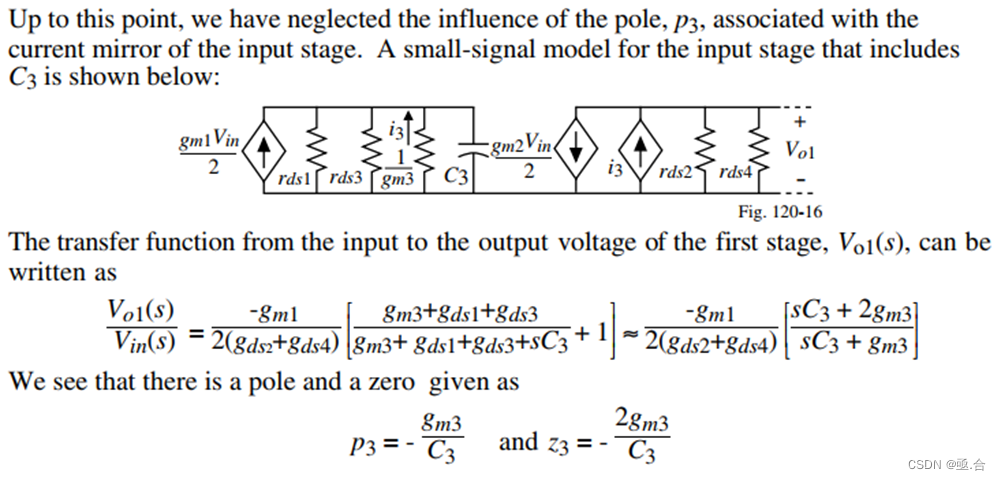

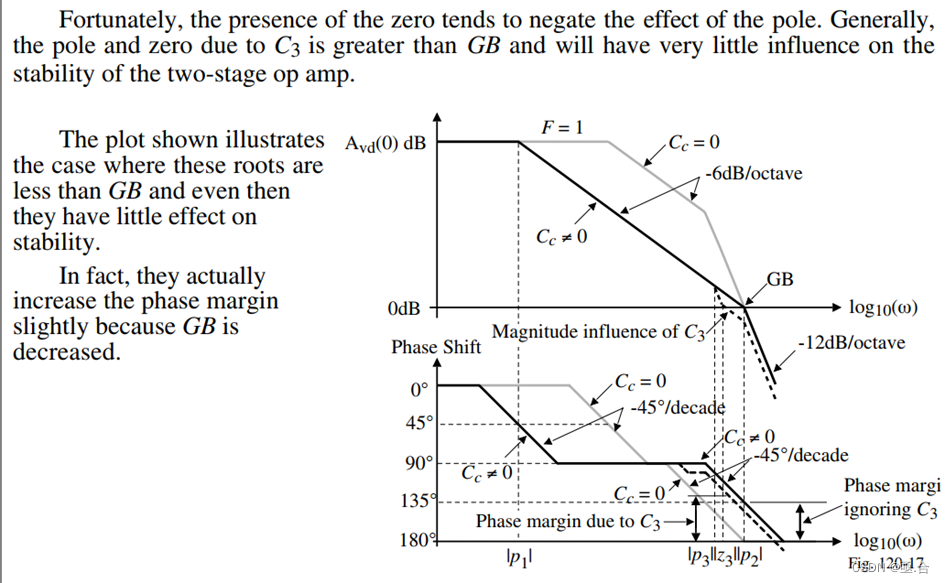

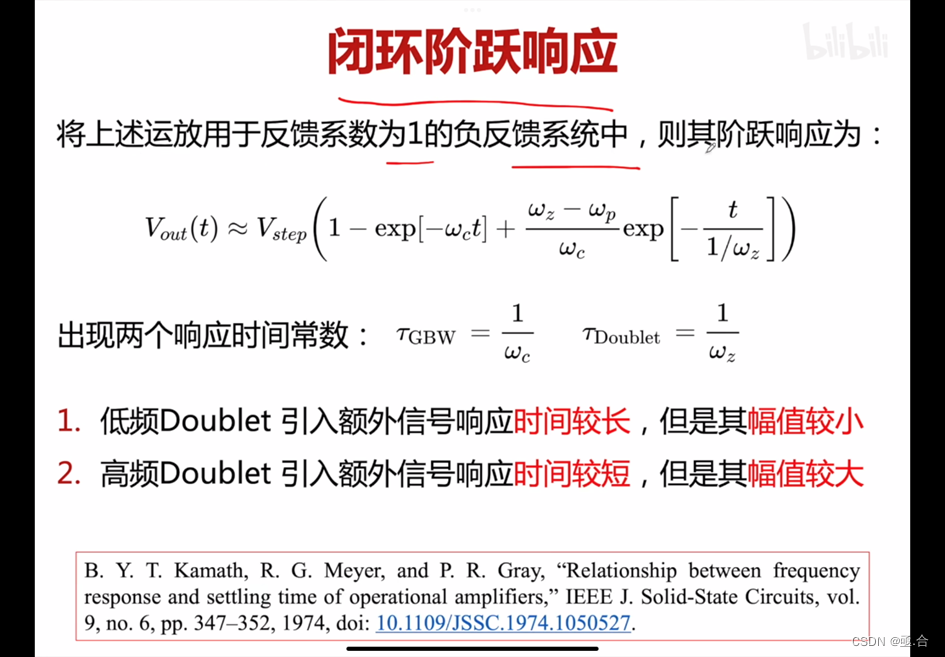

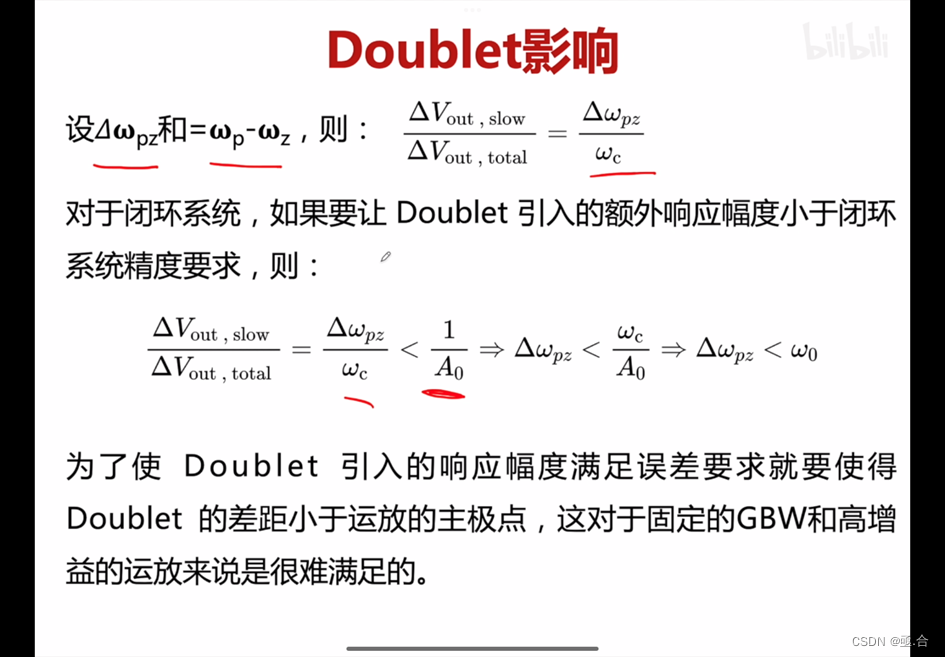

五管OTA镜像零极点(Doublelet):

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

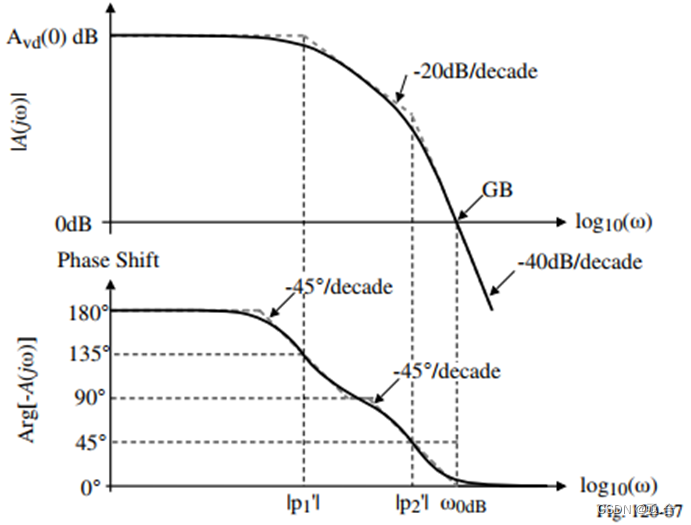

相位裕度:

假设右边零点在无穷远处,为了满足相位裕度达到60度,必须做到如下:
在这里插入图片描述

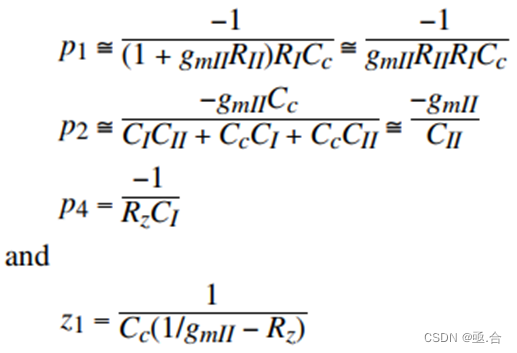

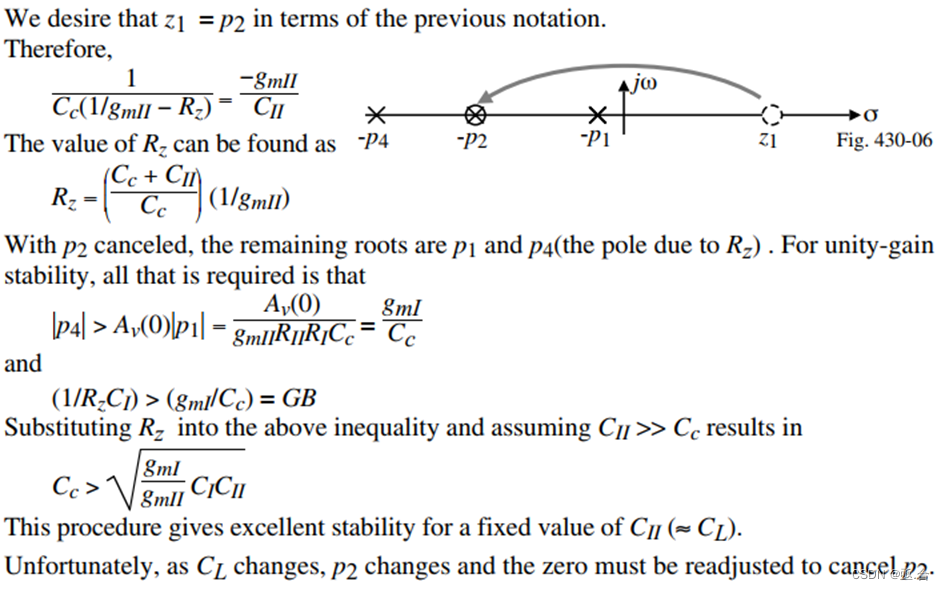

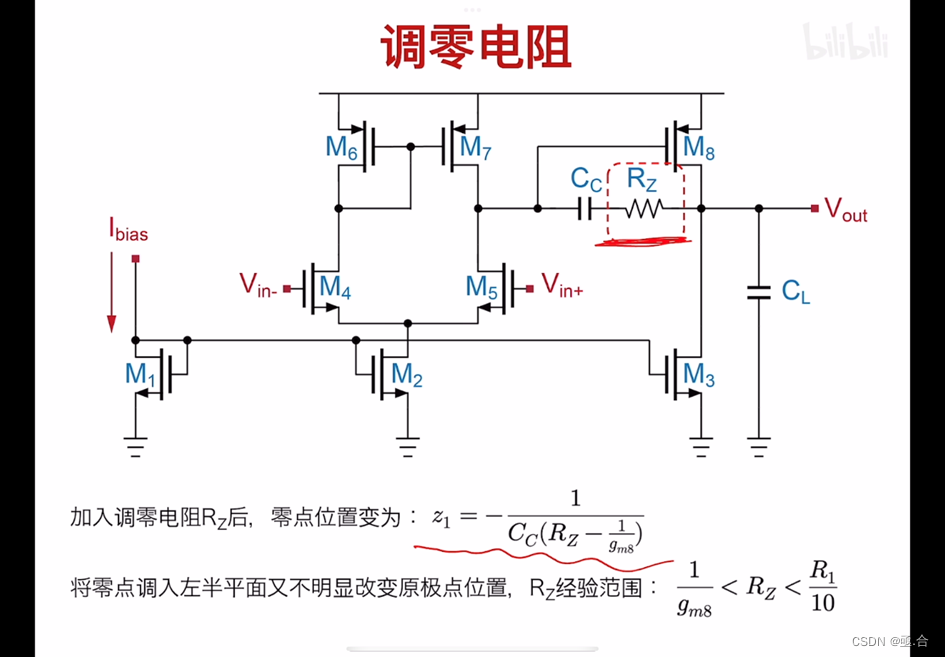

消除右半平面的零点:

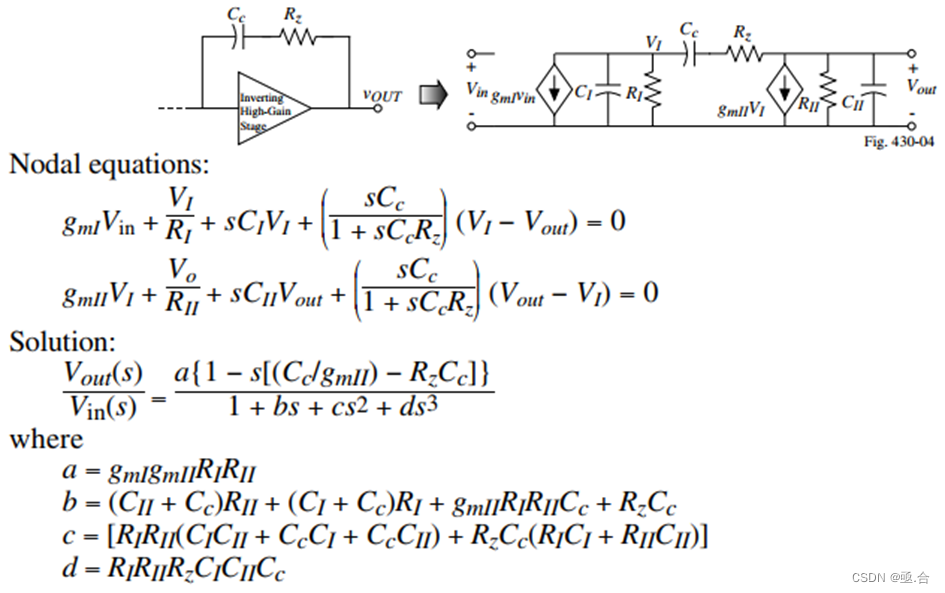

在补偿电容Cc的前馈通路中插进与Cc串联的调零电阻Rz
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

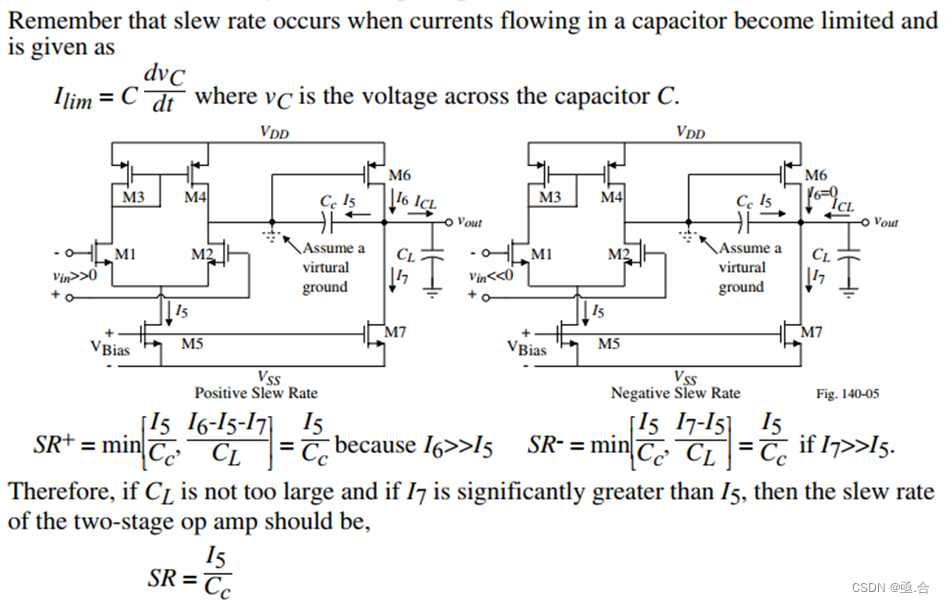

压摆率(Slew rate):

在这里插入图片描述

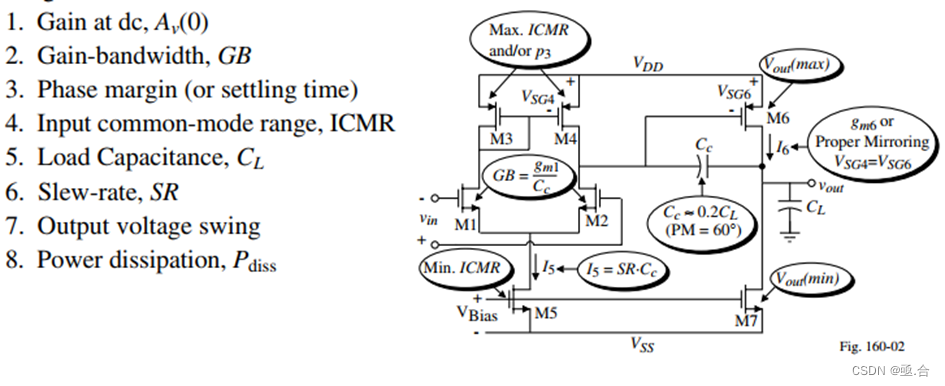

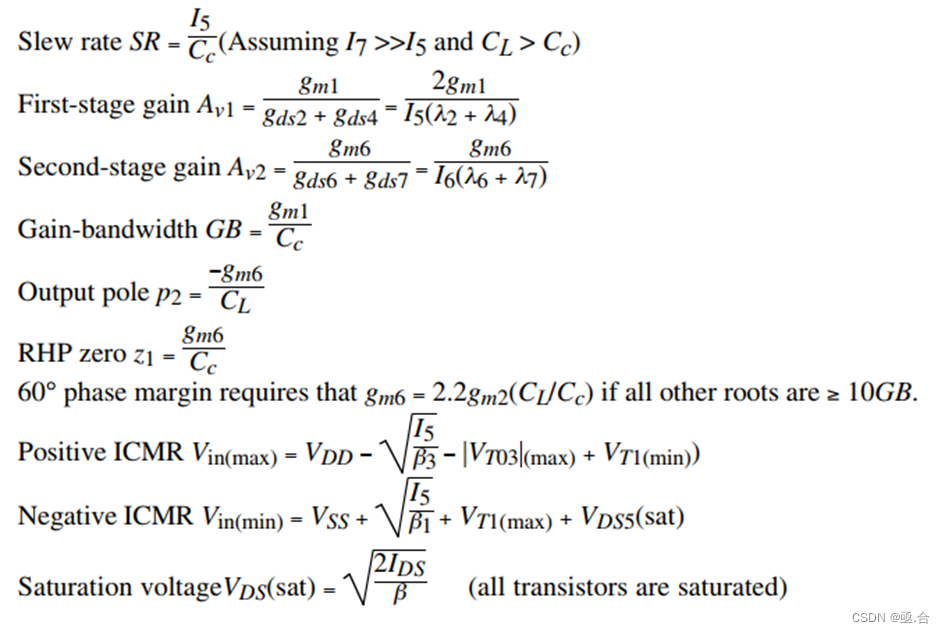

总结:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

这些内容主要来自于ALEEN那本CMOS模拟集成电路设计,关于具体virtuoso中电路一些指标和相应仿真有机会再发出来
