如何建立N/P ring(Guard Ring)或在pub（工艺厂家提供的库）下建立，之后重新启动virtuoso

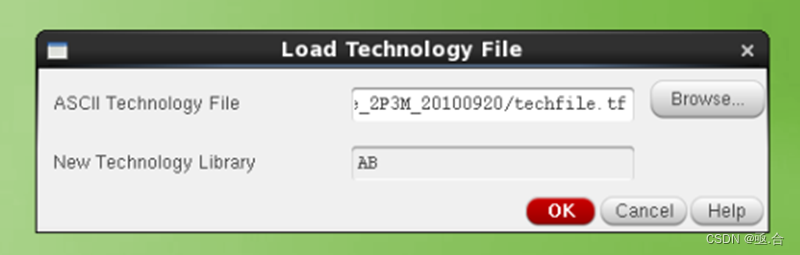

  1. 建立一个NEW Library（AB）,
    AB库里，即里面版图可以编辑状态。
    在这里插入图片描述

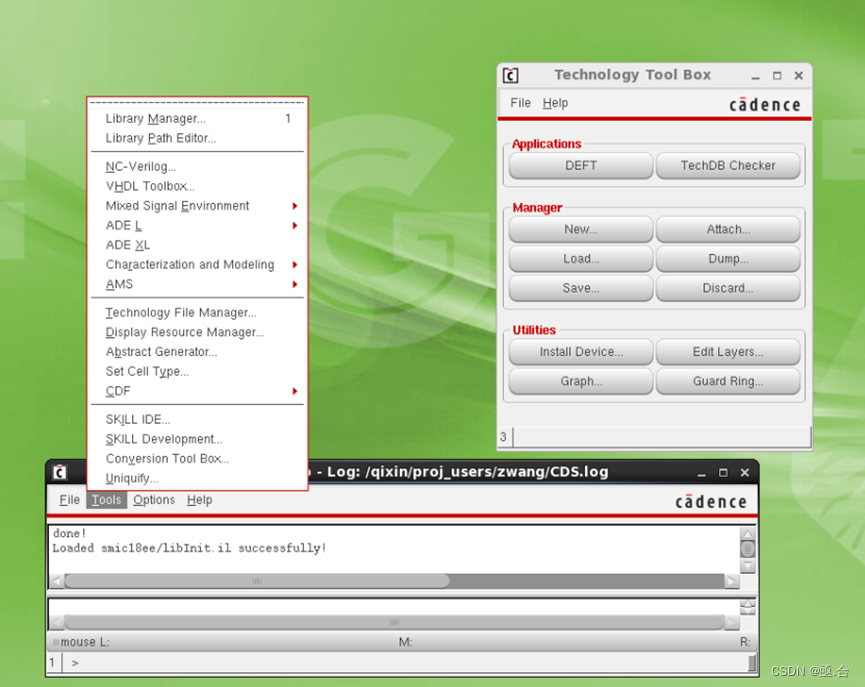

  2. 选择Technolog File Manager,弹出下列对话窗。
    在这里插入图片描述

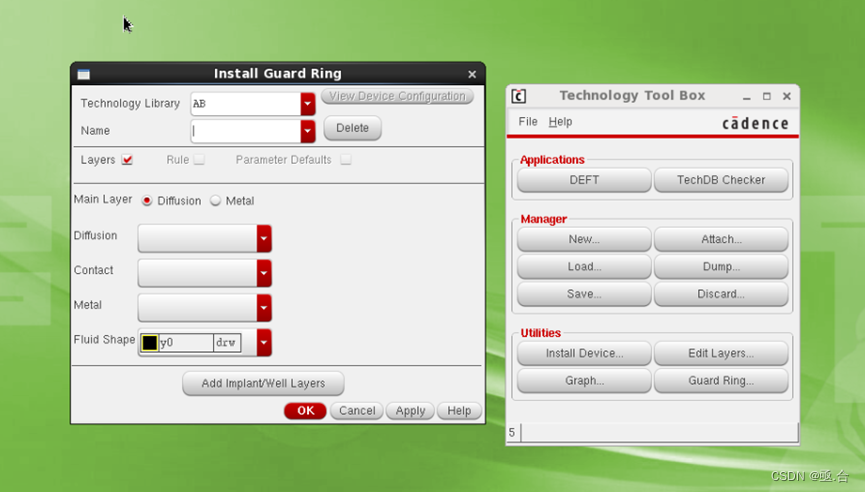

  3. 点击Guard Ring
    在这里插入图片描述

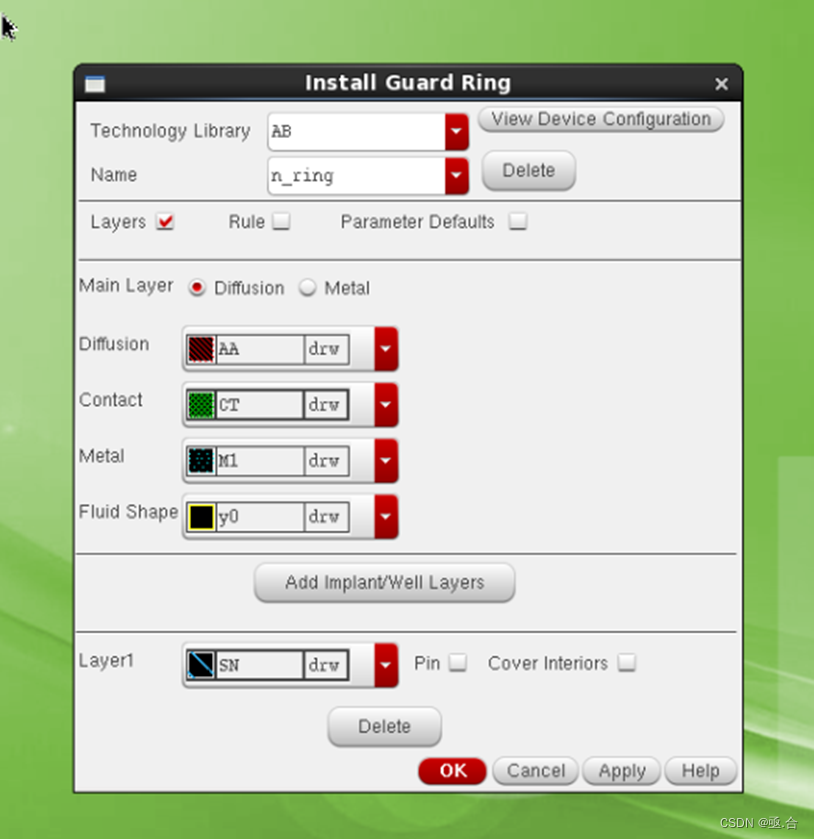

  4. 建立n_ring参数，点击Apply
    在这里插入图片描述

填取参数要根据rule文件，之后Apply
