计算线性稳压器(LDO)的结温、警惕LDO标称电流-AMS1117-3.3(SOT-223封装)为例

本文详细解释了如何通过LDO的能耗和热阻计算其最大结温,以AMS1117-3.3SOT-223封装芯片为例,探讨了工作条件、芯片参数和环境温度对输出电流限制的影响,以及在不同散热条件下的最佳工作范围。同时提到了PCB设计和热敏电阻在温度控制中的作用。
摘要由CSDN通过智能技术生成

一、通过LDO的能耗和热阻计算出LDO的最大结温

Ⅰ、当LDO稳压器向负载提供电流时,会产生功耗(P),计算方式如下:

该方程表明,LDO稳压器的大部分功耗发生在输出MOS晶体管中。

P=\left ( V_{IN} -V_{OUT}\right )\times I_{OUT}+V_{IN}\times I_{B}为简化运算 \left ( V_{IN}\times I_{B} \right ) 可以忽略不计算。
  • P:功耗(W)
  • V_{IN}:输入电压(V)
  • V_{OUT}:输出电压(V)
  • I_{OUT}:输出电流(A)
  • I_{B}:静态电流(A)通常在mA-uA级。

Ⅱ、芯片工作结温(T_{j}) 计算方式如下:

T_{j}=P\times R_{th\left ( j-a \right )}+T_{a}= P\times \frac{T_{j\left ( MAX \right )}-25}{P_{D}}+T_{a}

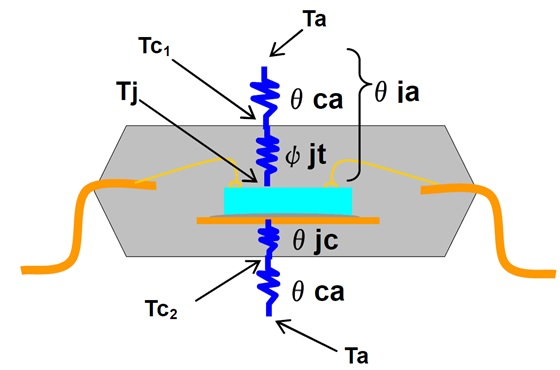

R_{th\left ( j-a \right )}=R_{th\left ( j-c \right )}+R_{th\left ( c-a \right )}

  • R_{th\left ( j-a \right )}:Junction-to-ambient 结与环境热的热阻(℃/W)
  • R_{th\left ( j-c \right )}:Junction-to-case 结到外壳(芯片到模制封装)热阻(℃/W)
  • R_{th\left ( c-a \right )}:Case-to-ambient 外壳与环境之间的热阻(℃/W)
  • T_{a}:环境温度(℃)
  • T_{j\left ( MAX \right )}:最大工作结温(℃)

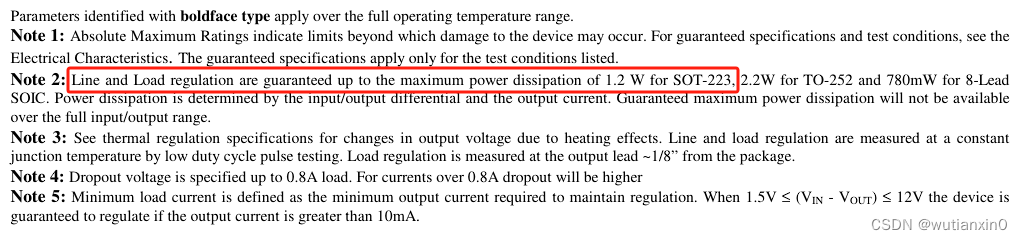

  • P_{D}:在指定的散热条件和环境温度下,可以持续耗散的最大功率(W)

二、AMS1117-3.3(SOT-223封装)为例

1、工作条件:

V_{IN}=5V、V_{OUT}=3.3V、I_{OUT}=0.2A、T_{a}=25℃至85℃。

2、芯片要求:

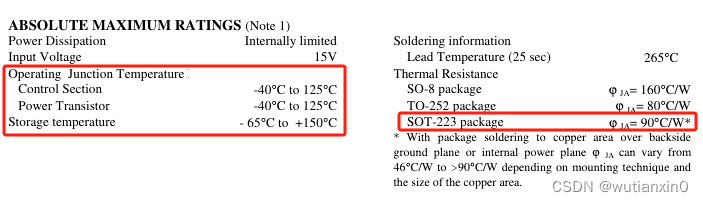

V_{IN}\leq 15VT_{j\left ( MAX \right )}<=125℃。

3、芯片参数:

R_{th\left ( j-a \right )}=90℃/W、P_{D}=1.2W。

4、工作功耗(W):

P=\left ( 5-3.3 \right )\times 0.2=0.34

5、环境温度25℃下芯片最大结温(℃):T_{j}=0.34\times 90+25\approx0.34\times\frac{125-25}{1.2}+25 \approx 55< 125

6、环境温度85℃下芯片最大结温(℃):T_{j}=0.34\times 90+85\approx 0.34\times\frac{125-25}{1.2}+85\approx 115< 125

7、结论:

V_{IN}=5V、V_{OUT}=3.3V、I_{OUT}=0.2A、T_{a}=25℃至85℃,AMS1117-3.3(SOT-223封装)芯片可稳定工作。

环境温度25℃下P_{D}=1.2W左右,即AMS1117-3.3(SOT-223封装)12V降压至3.3V最大输出电流应小于138mA;9V降压至3.3V最大输出电流应小于210mA;5V降压至3.3V最大输出电流应小于705mA。

环境温度85℃下P_{D}=0.45W左右,即AMS1117-3.3(SOT-223封装)12V降压至3.3V最大输出电流应小于52mA;9V降压至3.3V最大输出电流应小于79mA;5V降压至3.3V最大输出电流应小于265mA。

        由上可知封装、输入与输出电压差、环境温度、最大结温会影响限制LDO输出电流极限。手册标称的输出电流1A是芯片工作中属非常理想情况下,毕竟产品工作环境温度会随季节性变化,也可利用LDO结温高这一特性给产品在低温环境下提供热量,芯片长时间高温工作会影响其寿命。根据芯片工作环境应控制在:12V降压至3.3V输出电流控制范围50mA-140mA;9V降压至3.3V输出电流控制范围80mA-210mA;5V降压至3.3V输出电流控制范围260mA-700mA。

        以上计算均未考虑PCB板材及铺铜面积、通孔等因素(通常可被看作散热器),LDO工作极限可提高。LDO芯片最大工作结温超过芯片手册数值时应使用DCDC电源,高效率DCDC可有效降低器件温升。
