PCB设计：Altium Designer PCB导入时常见绿色报错消除解决方法

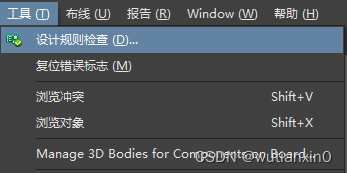

1、工具(T)

2、设计规则检查(D)

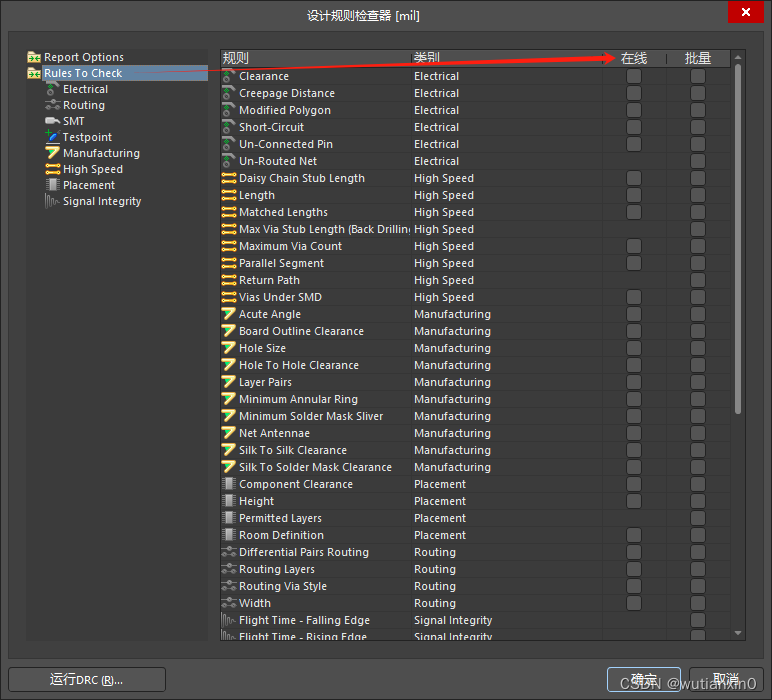

3、Rules To Check

 右击在线or批量—在线DRC-关闭所有、批量DRC-关闭所有

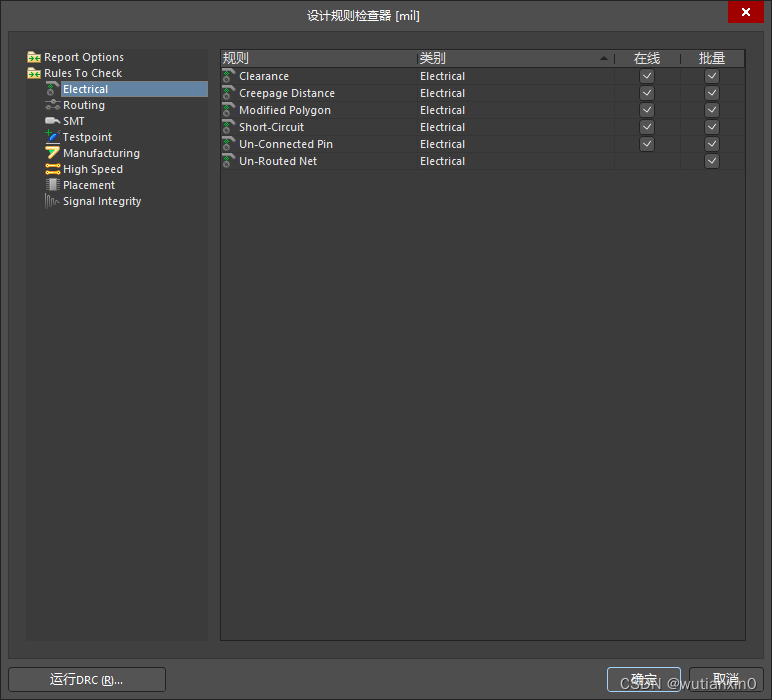

4、Electrical

右击在线or批量—在线DRC-启用所有、批量DRC-启用所有

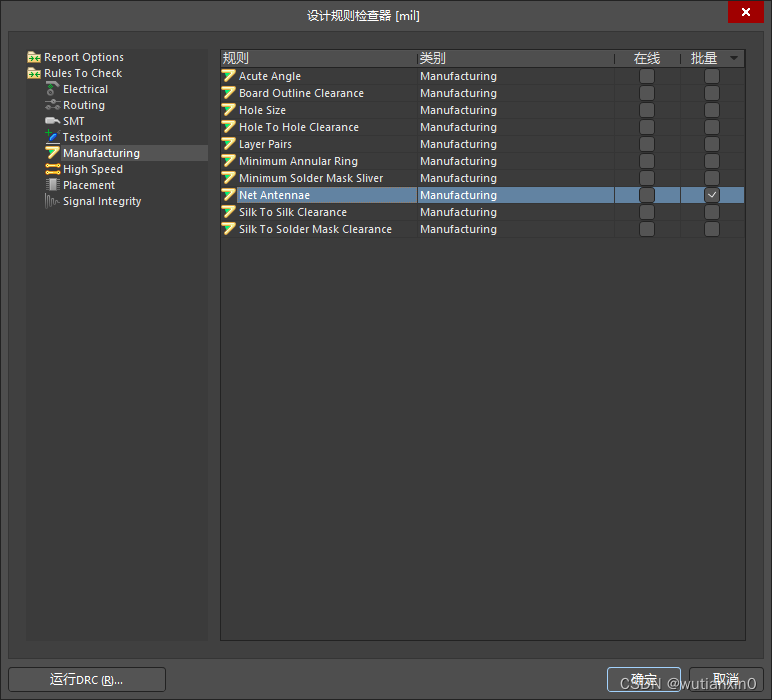

5、Manufacturing

右击在线or批量—在线DRC-关闭所有、批量DRC-关闭所有

留下批量中的Net Antennae

6、设计(D)

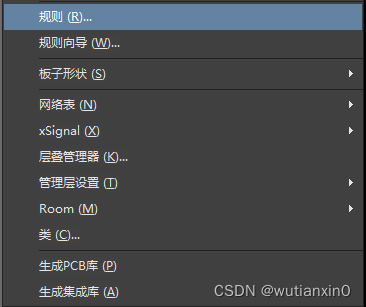

7、规则(R)

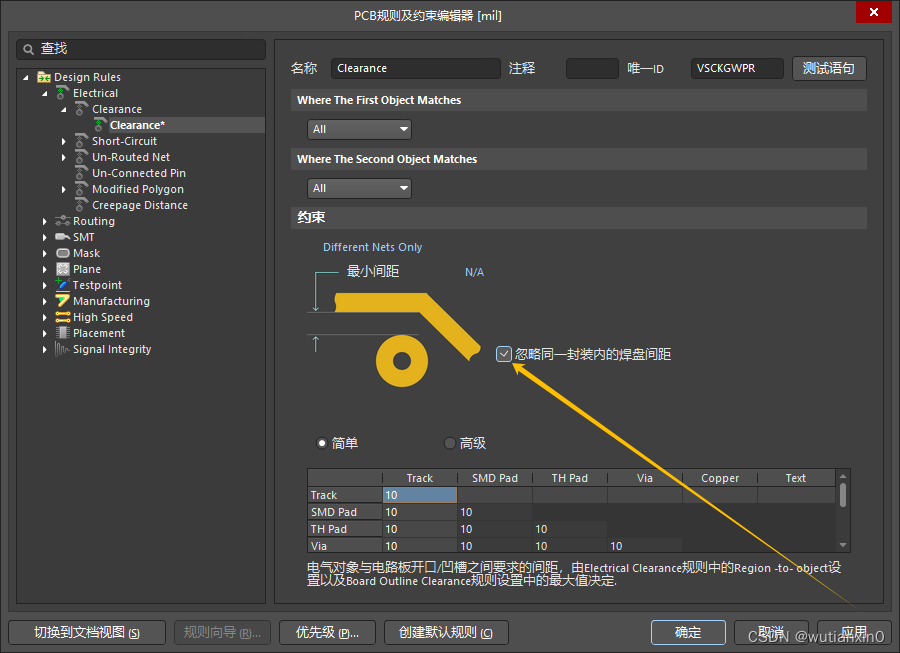

8、Electrical-Clearance

点击忽略同一封装内的焊盘间距
