静态时序分析：Leaf Cell(叶单元)

相关阅读静态时序分析https://blog.csdn.net/weixin_45791458/category_12567571.html

---

        在DC中，leaf cell（叶单元）有时会出现在描述中，例如set_input_delay的-reference_pin选项的参数，就必须是一个端口或leaf cell的引脚。set_size_only命令用于设置leaf cell的size_only属性。

        leaf cell其实就是映射后的的库单元（或者是Macro，比如存储器），就是一个不可分割的单元，而用户自定义的模块例化的单元就不是leaf cell了。

        例如对于set_size_only命令，如果对于非leaf cell使用，则会报下面的错误。

Error: Cannot set size_only on cell '*****'. (UID-457)

        对于set_input_delay的-reference_pin选项的参数，如果是非leaf cell的引脚，则会报下面的错误。

Reference 'pin' '*****' must be a leaf pin or port.

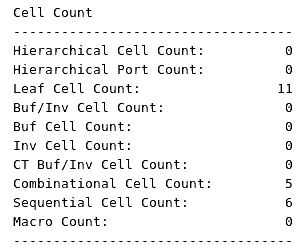

        使用report_qor命令可以报告当前设计中的leaf cell数量，如图1所示。

图1 单元统计报告
